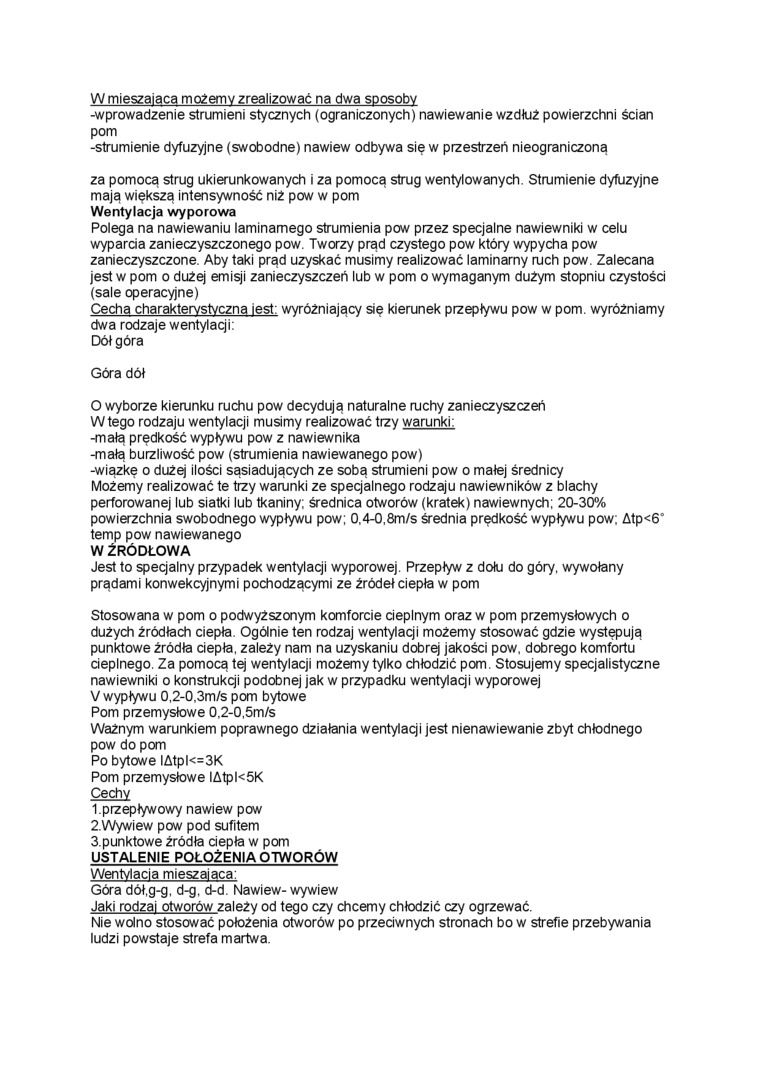

W mieszająca możemy zrealizować na dwa sposoby

-wprowadzenie strumieni stycznych (ograniczonych) nawiewanie wzdłuż powierzchni ścian pom

-strumienie dyfuzyjne (swobodne) nawiew odbywa się w przestrzeń nieograniczoną

za pomocą strug ukierunkowanych i za pomocą strug wentylowanych. Strumienie dyfuzyjne mają większą intensywność niż pow w pom Wentylacja wyporowa

Polega na nawiewaniu laminamego strumienia pow przez specjalne nawiewniki w celu wyparcia zanieczyszczonego pow. Tworzy prąd czystego pow który wypycha pow zanieczyszczone. Aby taki prąd uzyskać musimy realizować laminamy ruch pow. Zalecana jest w pom o dużej emisji zanieczyszczeń lub w pom o wymaganym dużym stopniu czystości (sale operacyjne)

Cecha charakterystyczna jest: wyróżniający się kierunek przepływu pow w pom. wyróżniamy dwa rodzaje wentylacji:

Dól góra

Góra dół

O wyborze kierunku ruchu pow decydują naturalne ruchy zanieczyszczeń W tego rodzaju wentylacji musimy realizować trzy warunki:

-małą prędkość wypływu pow z nawiewnika -małą burzliwość pow (strumienia nawiewanego pow)

-wiązkę o dużej ilości sąsiadujących ze sobą strumieni pow o małej średnicy Możemy realizować te trzy warunki ze specjalnego rodzaju nawiewników z blachy perforowanej lub siatki lub tkaniny; średnica otworów (kratek) nawiewnych; 20-30% powierzchnia swobodnego wypływu pow; 0,4-0,8m/s średnia prędkość wypływu pow; ńtp<6" temp pow nawiewanego W ŹRÓDŁOWA

Jest to specjalny przypadek wentylacji wyporowej. Przepływ z dołu do góry, wywołany prądami konwekcyjnymi pochodzącymi ze źródeł ciepła w pom

Stosowana w pom o podwyższonym komforcie cieplnym oraz w pom przemysłowych o dużych źródłach ciepła. Ogólnie ten rodzaj wentylacji możemy stosować gdzie występują punktowe źródła ciepła, zależy nam na uzyskaniu dobrej jakości pow, dobrego komfortu cieplnego. Za pomocą tej wentylacji możemy tylko chłodzić pom. Stosujemy specjalistyczne nawiewniki o konstrukcji podobnej jak w przypadku wentylacji wyporowej V wypływu 0,2-0,3m/s pom bytowe Pom przemysłowe 0,2-0,5m/s

Ważnym warunkiem poprawnego działania wentylacji jest nienawiewanie zbyt chłodnego

pow do pom

Po bytowe IAtpl<=3K

Pom przemysłowe lńtpl<5K

Cechy

1. przepływowy nawiew pow

2. Wywiew pow pod sufitem

3. punktowe źródła ciepła w pom USTALENIE POŁOŻENIA OTWORÓW

Wentylacja mieszaiaca:

Góra dół,g-g, d-g, d-d. Nawiew-wywiew

Jaki rodzaj otworów zależy od tego czy chcemy chłodzić czy ogrzewać.

Nie wolno stosować położenia otworów po przeciwnych stronach bo w strefie przebywania ludzi powstaje strefa martwa.
