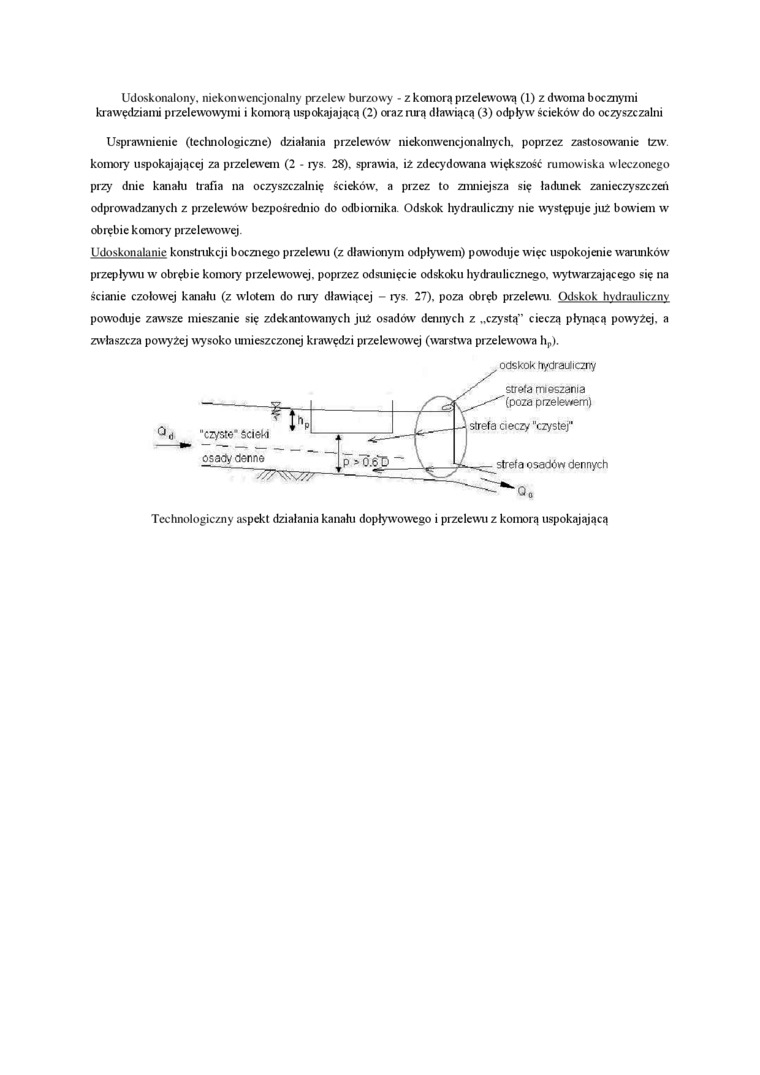

Udoskonalony, niekonwencjonalny przelew burzowy - z komorą pizclewową (1) z dwoma bocznymi krawędziami przelewowymi i komorą uspokajającą (2) oraz rurą dławiącą (3) odpływ ścieków do oczyszczalni

Usprawnienie (technologiczne) działania przelewów niekonwencjonalnych, poprzez zastosowane tzw

komory uspokajającej za przelewem (2 - rys. 28). sprawia, iż zdecydowana większość rumowiska wleczonego przy dnie kanału trafia na oczyszczalnię ścieków, a przez to zmniejsza się ładunek zanieczyszczeń odprowadzanych z przelewów bezpośrednio do odbiornika. Odskok hydrauliczny nie występuje już bowiem w obrębie komory przelewowej

Udoskonalanie konstrukcji bocznego przelewu (z dławionym odpływem) powoduje więc uspokojenie warunków przepływu w obrębie komory przelewowej, poprzez odsunięcie odskoku hydraulicznego, wytwarzającego się na ścianie czołowej kanału (z wlotem do rury dławiącej - rys. 27), poza obręb przelewu. Odskok hydrauliczny powoduje zawsze mieszanie się zdekantowauych już osadów dennych z „czystą" cieczą płynącą powyżej, a zwłaszcza powyżej wysoko umieszczonej krawędzi przelewowej (warstwa przelewowa h_r).

Technologiczny aspekt działania kanału dopływowego i przelewu z konwi ą uspokajającą
