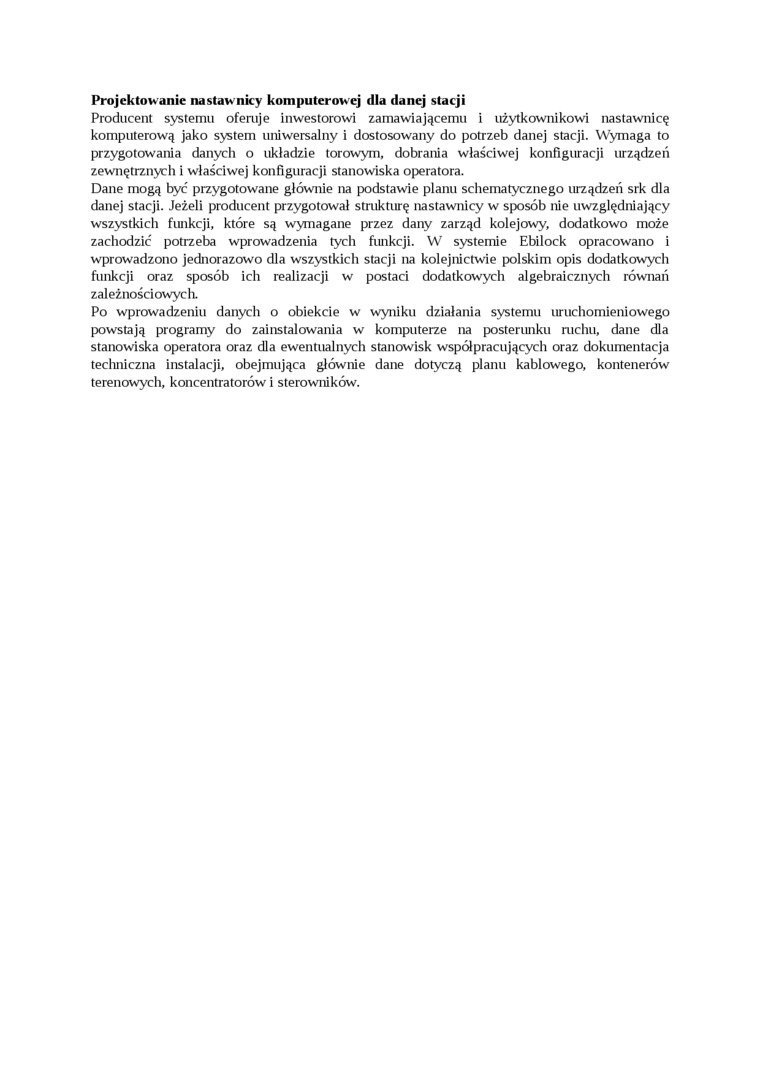

Projektowanie nastawnicy komputerowej dla danej stacji

Producent systemu oferuje inwestorowi zamawiającemu i użytkownikowi nastawnicę komputerową jako system uniwersalny i dostosowany do potrzeb danej stacji. Wymaga to przygotowania danych o układzie torowym, dobrania właściwej konfiguracji urządzeń zewnętrznych i właściwej konfiguracji stanowiska operatora.

Dane mogą być przygotowane głównie na podstawie planu schematycznego urządzeń srk dla danej stacji. Jeżeli producent przygotował strukturę nastawnicy w sposób nie uwzględniający wszystkich funkcji, które są wymagane przez dany zarząd kolejowy, dodatkowo może zachodzić potrzeba wprowadzenia tych funkcji. W systemie Ebilock opracowano i wprowadzono jednorazowo dla wszystkich stacji na kolejnictwie polskim opis dodatkowych funkcji oraz sposób ich realizacji w postaci dodatkowych algebraicznych równań zależnościowych.

Po wprowadzeniu danych o obiekcie w wyniku działania systemu uruchomieniowego powstają programy do zainstalowania w komputerze na posterunku ruchu, dane dla stanowiska operatora oraz dla ewentualnych stanowisk współpracujących oraz dokumentacja techniczna instalacji, obejmująca głównie dane dotyczą planu kablowego, kontenerów terenowych, koncentratorów i sterowników.
