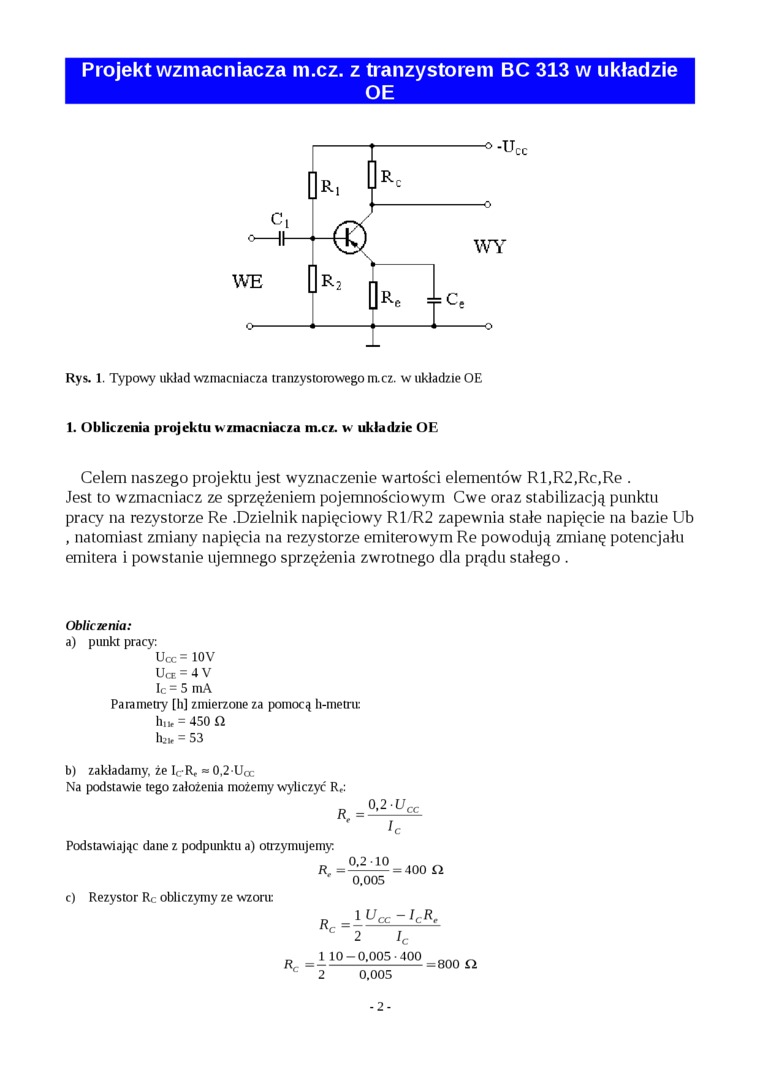

Projekt wzmacniacza m.cz. z tranzystorem BC 313 w układzie

OE

[ c, 1!	]r, rt*	[-°-u r •
II WE		t- K =	-II O ł>
		L

Rys. 1. Typowy układ wzmacniacza tranzystorowego m.cz. w układzie OE

1. Obliczenia projektu w zmacniacza m.cz. k układzie OE

Celem naszego projektu jest wyznaczenie wartości elementów Rl,R2,Rc,Re .

Jest to wzmacniacz ze sprzężeniem pojemnościowym Cwe oraz stabilizacją punktu pracy na rezystorze Re .Dzielnik napięciowy R1/R2 zapewnia stałe napięcie na bazie Ub , natomiast zmiany napięcia na rezystorze emiterowym Re powodują zmianę potencjału emitera i powstanie ujemnego sprzężenia zwrotnego dla prądu stałego .

Obliczenia: a) punkt pracy:

Ucc = 10V Ud = 4 V Ic = 5 mA

Parametry [li] zmierzone za pomocą h-metru: h,„ = 450 O hjk ⁼ 53

b) zakładamy, że Ic-R* * 0,2 Ucc Na podstawie tego założenia możemy wyliczyć R,

R =

0.2 U,

Podstawiając dane z podpunktu a) otrzymujemy:

=2^2 = 400 n 0.005

c) Rezystor Rc obliczymy ze wzoru:

_R lUcc-lęR.

^C 2 I_c 1 10-0.005-400 _=8Qon ^    2    0,005
