Warszawa 08.03.2005

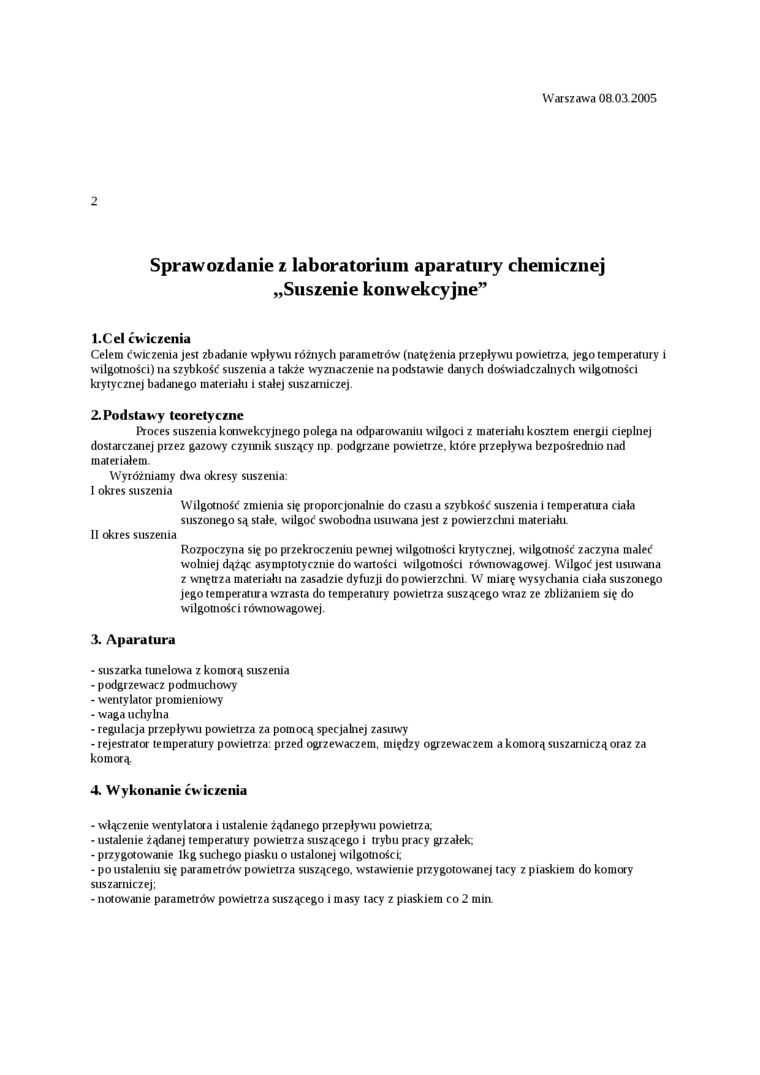

Sprawozdanie z laboratorium aparatury chemicznej „Suszenie konwekcyjne”

1. Cel ćw iczenia

Celem ćwiczenia jest zbadanie wpływu różnych parametrów (natężenia przepływu powietrza, jego temperatury wilgotności) na szybkość suszenia a także wyznaczenie na podstawie danych doświadczalnych wilgotności krytycznej badanego materiału i stałej suszamiczej.

2. Podstawy teoretyczne

Proces suszenia konwekcyjnego polega na odparowaniu wilgoci z materiahi kosztem energii cieplnej dostarczanej przez gazowy- czynnik suszący np. podgrzane powietrze, które przepływa bezpośrednio nad materiałem.

Wyróżniamy dwa okresy suszenia:

I    okres suszenia

Wilgotność zmienia się proporcjonalnie do czasu a szybkość suszenia i temperanira ciała suszonego są stałe, wilgoć swobodna usuwana jest z powierzchni materiałiL

II    okres suszenia

Rozpoczyna się po przekroczeniu pewnej wilgotności krytycznej, wilgotność zaczyna maleć wolniej dążąc asymptotycznie do wartości w ilgotności równowagowej. Wilgoć jest usuwana z wnętrza materiału na zasadzie dyfuzji do powierzchni. W miarę wysychania ciała suszonego jego temperatura wzrasta do temperatury powietrza suszącego wraz ze zbliżaniem się do wilgotności równowagowej.

3.    Aparatura

•    suszarka timelowa z komorą suszenia

-    podgrzewacz podmuchowy

-    wentylator promieniowy

-    waga uchylna

-    regulacja przepływu powietrza za pomocą specjalnej zasuwy

-    rejestrator temperatury powietrza: przed ogrzewaczem, między ogrzewaczem a komorą suszarniczą oraz za komorą.

4.    Wykonanie ćkleżenia

-    włączenie wentylatora i ustalenie żądanego przepływu powietrza;

-    ustalenie żądanej temperatury powietrza suszącego i trybu pracy grzałek:

•    przygotowanie lkg suchego piasku o ustalonej wilgotności;

-    po ustaleniu się parametrów powietrza suszącego, wstawienie przygotowanej tacy z piaskiem do komory suszamiczej;

-    notowanie parametrów powietrza suszącego i masy tacy z piaskiem co 2 min.
