H(s) = ±A2S22±A[S±A°

BjS2 + B,s + B0

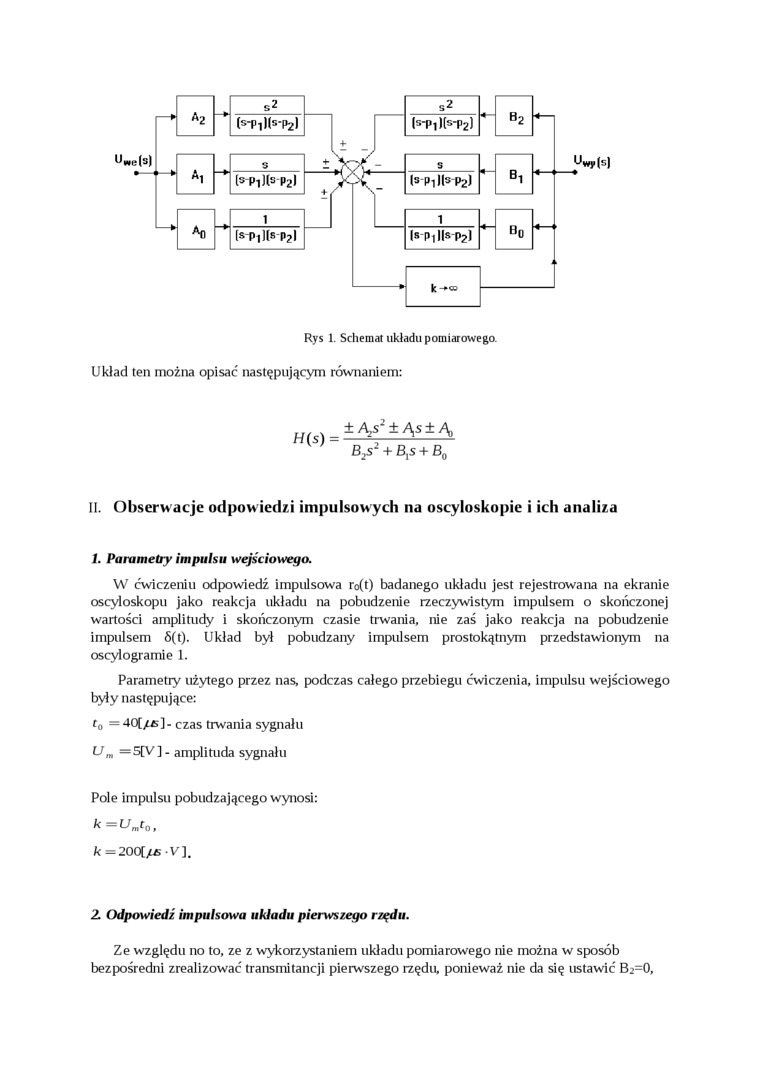

II. Obserwacje odpowiedzi impulsowych na oscyloskopie i ich analiza 1. Parametry impulsu wejściowego.

W ćwiczeniu odpowiedź impulsowa ro(t) badanego układu jest rejestrowana na ekranie oscyloskopu jako reakcja układu na pobudzenie rzeczywistym impulsem o skończonej wartości amplitudy i skończonym czasie trwania, nie zaś jako reakcja na pobudzenie impulsem Ó(t). Układ był pobudzany impulsem prostokątnym przedstawionym na oscylogramie 1.

Parametry użytego przez nas, podczas całego przebiegu ćwiczenia, impulsu wejściowego były następujące:

t0 =40(/fi]- czas trwania sygnału b/m =5[V]. amplituda sygnału

Pole impulsu pobudzającego wynosi:

k=UmtQ,

k= 200[/*V].

Z Odpowiedź, impulsowa układu pierwszego rzędu.

Ze względu no to, ze z wykorzystaniem układu pomiarowego nie można w sposób bezpośredni zrealizować transmitancji pierwszego rzędu, ponieważ nie da się ustawić B2=0,
