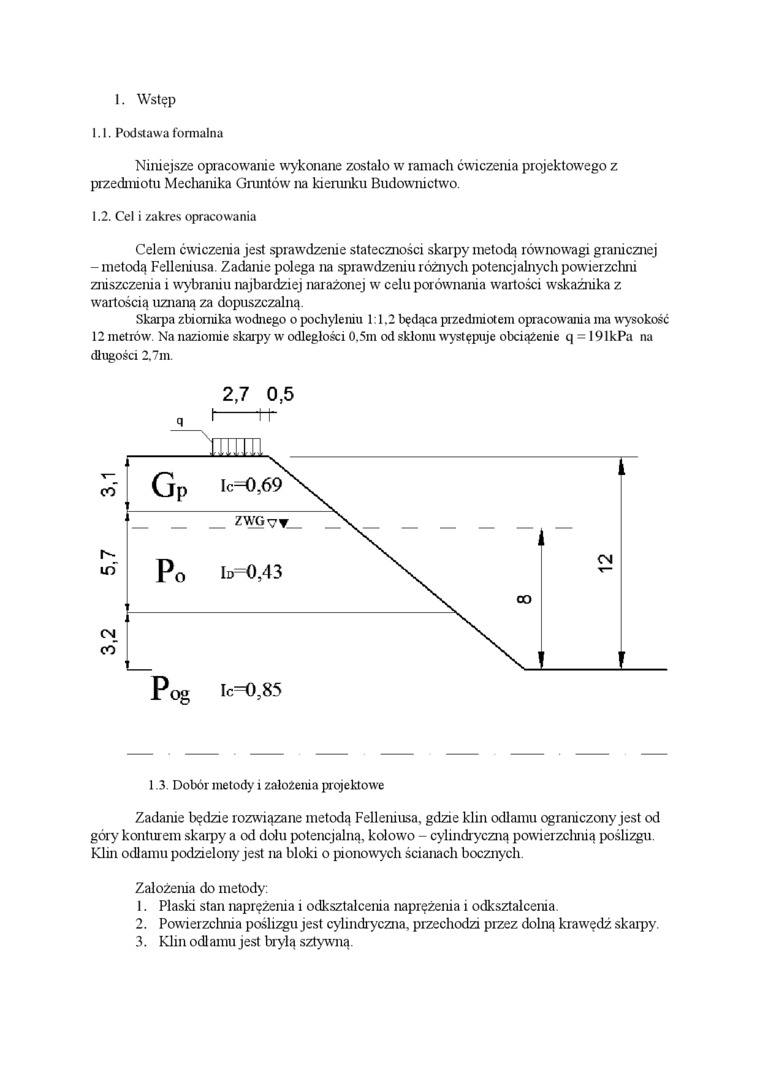

I. Wstęp

I. I. Podstawa formalna

Niniejsze opracowanie wykonane zostało w ramach ćwiczenia projektowego z przedmiotu Mecliajiika Gruntów na kierunku Budownictwo.

1.2. Cel i zakres opracowania

Celem ćwiczenia jest sprawdzenie stateczności skarpy metodą równowagi granicznej -metodą Felleniusa. Zadanie polega na sprawdzeniu różnych potencjalnych powierzchni zniszczenia i wybraniu najbardziej narażonej w celu porównania wartości wskaźnika z wartością uznaną za dopuszczalną.

Skarpa zbiornika wodnego o pochyleniu 1:1,2 będąca przedmiotem opracowania ma wysokość 12 metrów. Na naziomie skarpy w odległości 0.5m od skłonu występuje obciążenie q = 191kPa na długości 2.7in.

2,7 0,5

I-11-

1.3. Dobór metody i założenia projektowe

Zadanie będzie rozwiązane metodą Felleniusa, gdzie klin odłamu ograniczony jest od góry konturem skaipy a od dołu potencjalną, kołowo - cylindryczną powierzchnią poślizgu. Klin odłamu podzielony jest na bloki o pionowych ścianach bocznych.

Założenia do metody:

1.    Plaski stan naprężenia i odkształcenia naprężenia i odkształcenia

2.    Powierzchnia poślizgu jest cylindryczna, przechodzi przez dolną krawędź skarpy.

3.    Klin odłamu jest bryłą sztywną.
