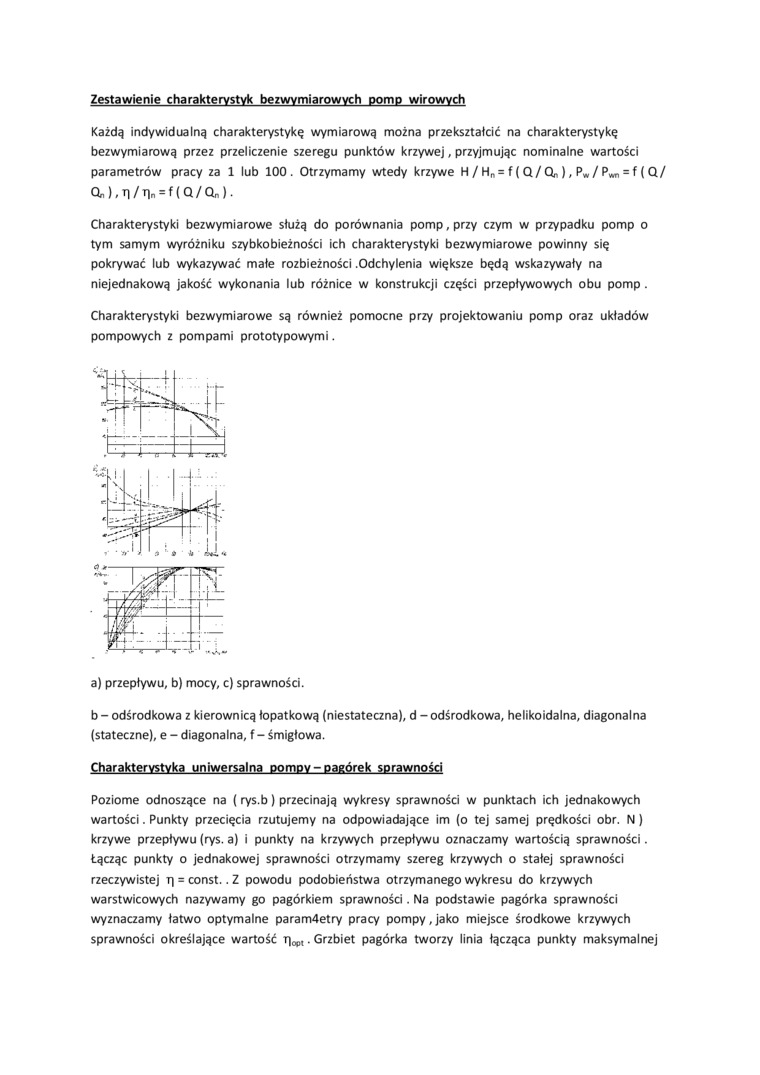

Zestawienie charakterystyk bezwymiarowych pomp wirowych

Każdą indywidualną charakterystykę wymiarową można przekształcić na charakterystykę bezwymiarową przez przeliczenie szeregu punktów krzywej, przyjmując nominalne wartości parametrów pracy za 1 lub 100. Otrzymamy wtedy krzywe H/H_n = f(Q/Q_ł,),P_w/P_v»_t, = f(Q/ a),Ti/ii_n = f(Q/Q_n).

Charakterystyki bezwymiarowe służą do porównania pomp, przy czym w przypadku pomp o tym samym wyróżniku szybkobieżności ich charakterystyki bezwymiarowe powinny się pokrywać lub wykazywać małe rozbieżności .Odchylenia większe będą wskazywały na niejednakową jakość wykonania lub różnice w konstrukcji części przepływowych obu pomp .

Charakterystyki bezwymiarowe są również pomocne przy projektowaniu pomp oraz układów pompowych z pompami prototypowymi.

a) przepływu, b) mocy, c) sprawności.

b - odśrodkowa z kierownicą łopatkową (niestateczna), d - odśrodkowa, helikoidalna, diagonalna (stateczne), e - diagonalna, f- śmigłowa.

Charakterystyka uniwersalna pompy-pagórek sprawności

Poziome odnoszące na (rys.b) przecinają wykresy sprawności w punktach ich jednakowych wartości. Punkty przecięcia rzutujemy na odpowiadające im (o tej samej prędkości obr. N) krzywe przepływu (rys. a) i punkty na krzywych przepływu oznaczamy wartością sprawności. Łącząc punkty o jednakowej sprawności otrzymamy szereg krzywych o stałej sprawności rzeczywistej tj = const.. Z powodu podobieństwa otrzymanego wykresu do krzywych warstwicowych nazywamy go pagórkiem sprawności. Na podstawie pagórka sprawności wyznaczamy łatwo optymalne param4etry pracy pompy, jako miejsce środkowe krzywych sprawności określające wartość t^, . Grzbiet pagórka tworzy linia łącząca punkty maksymalnej
