ciśnienie spływowe, które będzie dodatkową składową sil objętościowych. Stanie się dodatkowym dociążeniem konstrukcji. W schemacie obliczeniowym ciśnienia górotworu pojawią się, co najmniej, dwie wyraźnie zróżnicowane jego war stwy:

•    warstwa górotworu nienawodnionego,

•    warstwa górotworu nawodnionego.

?

-W

yb^-Kfp

(6.280)

gdzie: p_y - ciśnienie warstwy nienawodnionej na nawodnioną (naziom), q - obciążenie naziomu, p, dp - ciśnienie i jego przyrost w pierwszej warstwie, h_w - zwierciadło wody nad wyrobiskiem, H-głębokość posadowienia wyrobiska, z - współrzędna zagłębienia elementarnego wycinka.

Po scałkowaniu otrzymujemy

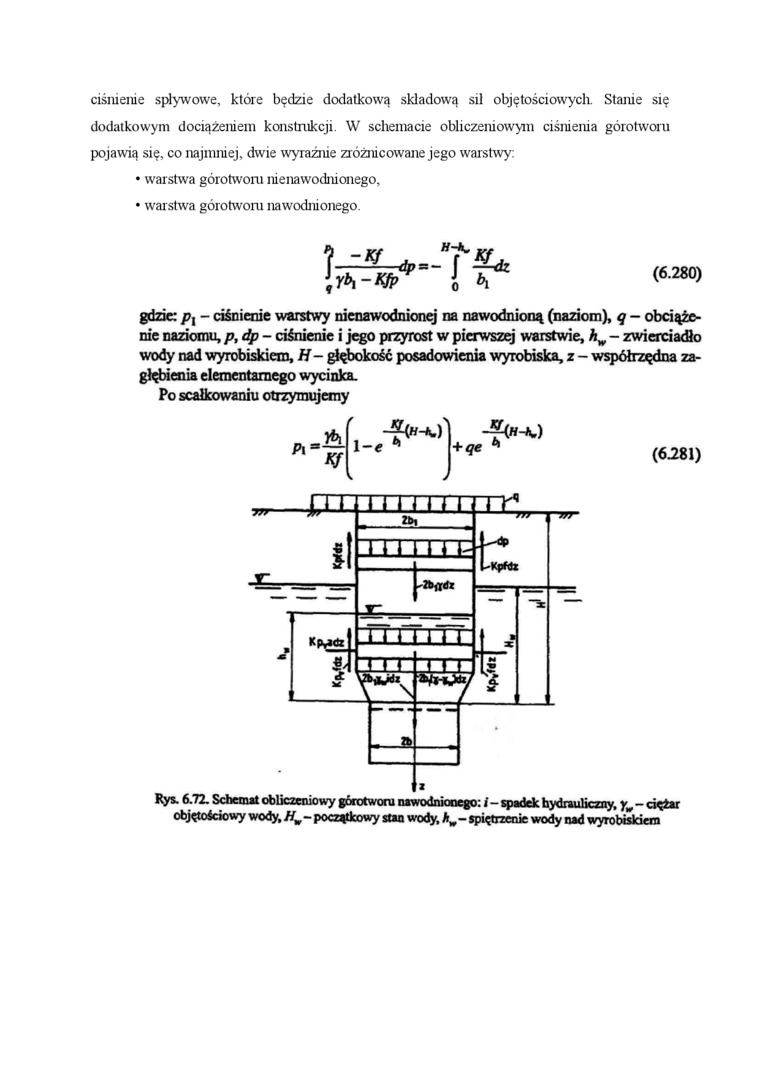

Rys. 6.72. Schemat obliczeniowy górotworu nawodnionego: i — spadek hydrauliczny, y_w — ciężar objętościowy wody, H_w— początkowy stan wody,    - spiętrzenie wody nad wyrobiskiem
