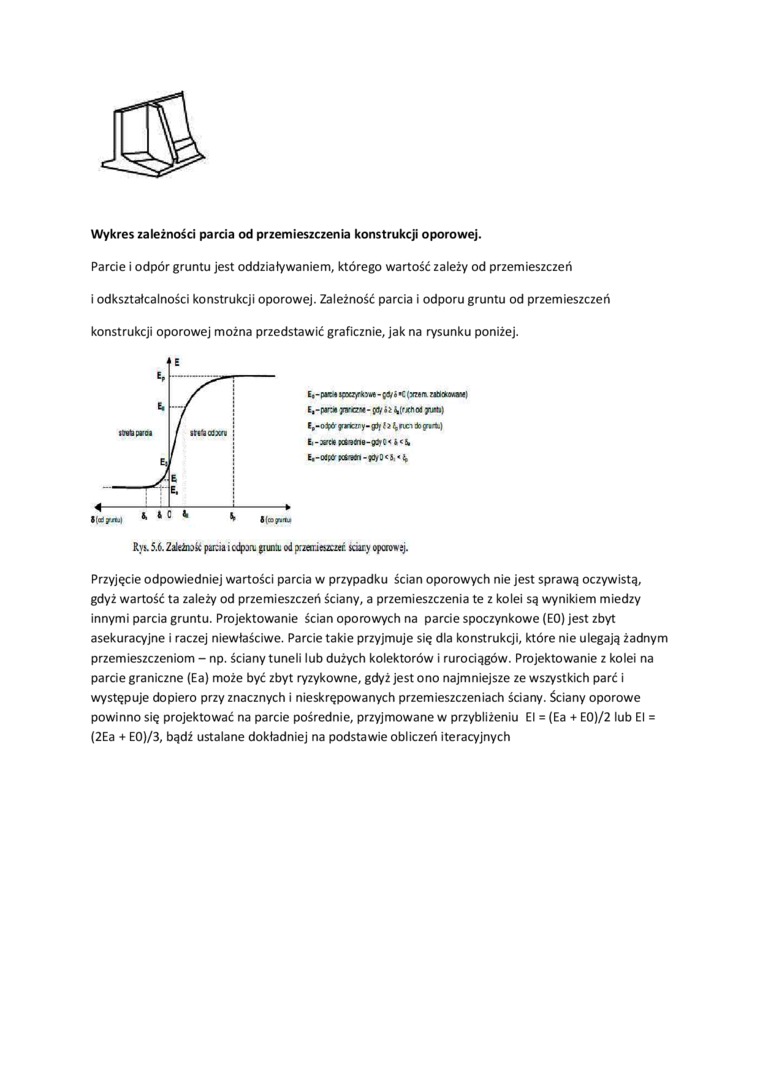

Wykres zależności parcia od przemieszczenia konstrukcji oporowej.

Parcie i odpór gruntu jest oddziaływaniem, którego wartość zależy od przemieszczeń i odkształcalności konstrukcji oporowej. Zależność parcia i odporu gruntu od przemieszczeń konstrukcji oporowej można przedstawić graficznie, jak na rysunku poniżej.

E

E, - PUC4 ICOCTf kTM - ęA i *C (»łf» MKkMSW) 1,-pr-ji -prcHjrjtti',

I, - o1f& grtnur y - gł/ l i ^ rei do jnrts)

Ł - jvw KfcWii-g0» C < i < &

Ryk 5.6.2alefcuk płnia i cdpjit puniod przetneuczet kuty operową.

Przyjęcie odpowiedniej wartości parcia w przypadku ścian oporowych nie jest sprawę oczywistą, gdyż wartość ta zależy od przemieszczeń ściany, a przemieszczenia te z kolei są wynikiem miedzy innymi parcia gruntu. Projektowanie ścian oporowych na parcie spoczynkowe (EO) jest zbyt asekuracyjne i raczej niewłaściwe. Parcie takie przyjmuje się dla konstrukcji, które nie ulegają żadnym przemieszczeniom - np. ściany tuneli lub dużych kolektorów i rurociągów. Projektowanie z kolei na parcie graniczne (Ea) może być zbyt ryzykowne, gdyż jest ono najmniejsze ze wszystkich parć i występuje dopiero przy znacznych i nieskrępowanych przemieszczeniach ściany. Ściany oporowe powinno się projektować na parcie pośrednie, przyjmowane w przybliżeniu El = (Ea + E0)/2 lub El = (2Ea + E0)/3, bądź ustalane dokładniej na podstawie obliczeń iteracyjnych
