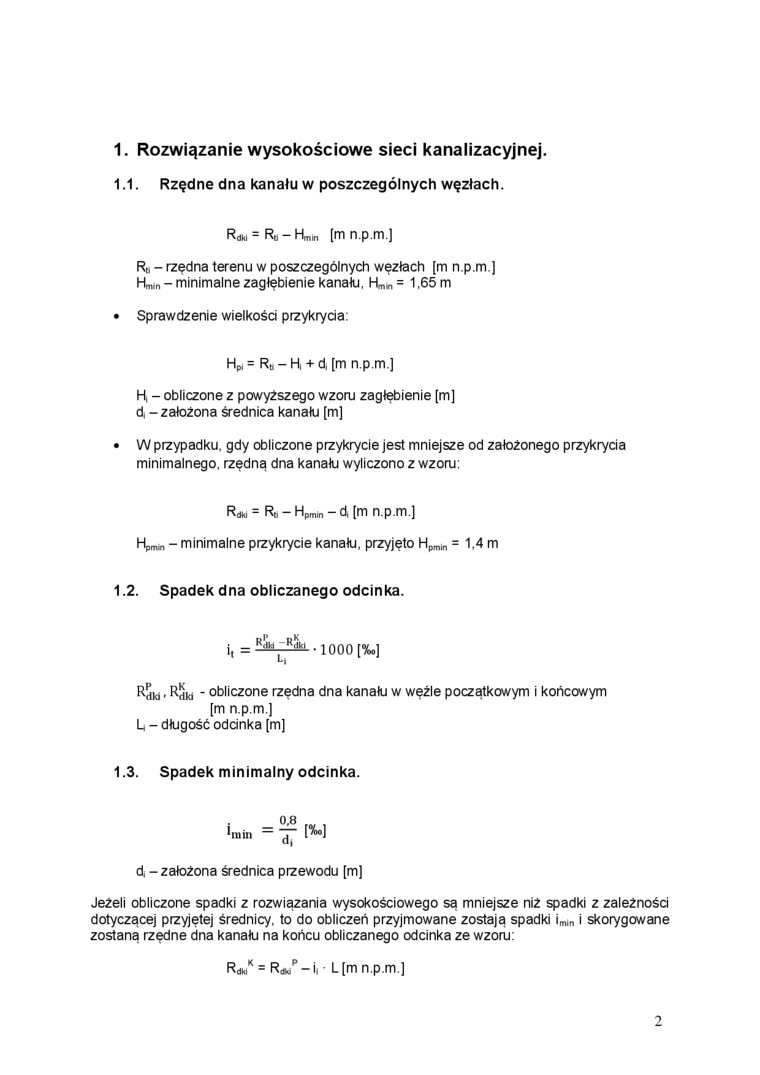

1. Rozwiązanie wysokościowe sieci kanalizacyjnej.

1.1. Rzędne dna kanału w poszczególnych węzłach.

Rato = Ra - [m n.p.m.J

Rt, - rzędna terenu w poszczególnych węzłach [m n.p.m.]

H_mn - minimalne zagłębienie kanału. H,™ = 1.65 m

• Sprawdzenie wielkości przykrycia:

H_pi = R_b - H, + d, [m n.p.m.]

H, - obliczone z powyższego wzoru zagłębienie [m] d, - założona średnica kanału [m]

• W przypadku, gdy obliczone przykrycie jest mniejsze od założonego przykrycia minimalnego, rzędną dna kanału wyliczono z wzoru:

Rd* = Rt, - H_pmin - d, (m n.p.m.]

H_pm„ - minimalne przykrycie kanału, przyjęto H_pmin = 1.4 m

1.2. Spadek dna obliczanego odcinka.

i, = ^_^R-^ -l000 [%o]

^Rdki - ^Rdid ^_ obliczone rzędna dna kanału w węźle początkowym i końcowym [m n.p.m ]

Lł - długość odcinka (m]

1.3. Spadek minimalny odcinka.

irain ⁼    l^⁰)

d, - założona średnica przewodu [m]

Jeżeli obliczone spadki z rozwiązania wysokościowego są mniejsze niż spadki z zależności dotyczącej przyjętej średnicy, to do obliczeń przyjmowane zostają spadki i_mtn i skorygowane zostaną rzędne dna kanału na końcu obliczanego odcinka ze wzoru:

Rdki^K = Rdk,^P - Ir L (m n.p.m.]
