kalkulatorU 02 07 Obl wsp przenikania ciepła Uk


Overview

Wsp_U
Materiały
Norma PN EN-ISO 6946
Podłoga - Grunt
Podłoga - P.went.
DzUstaw

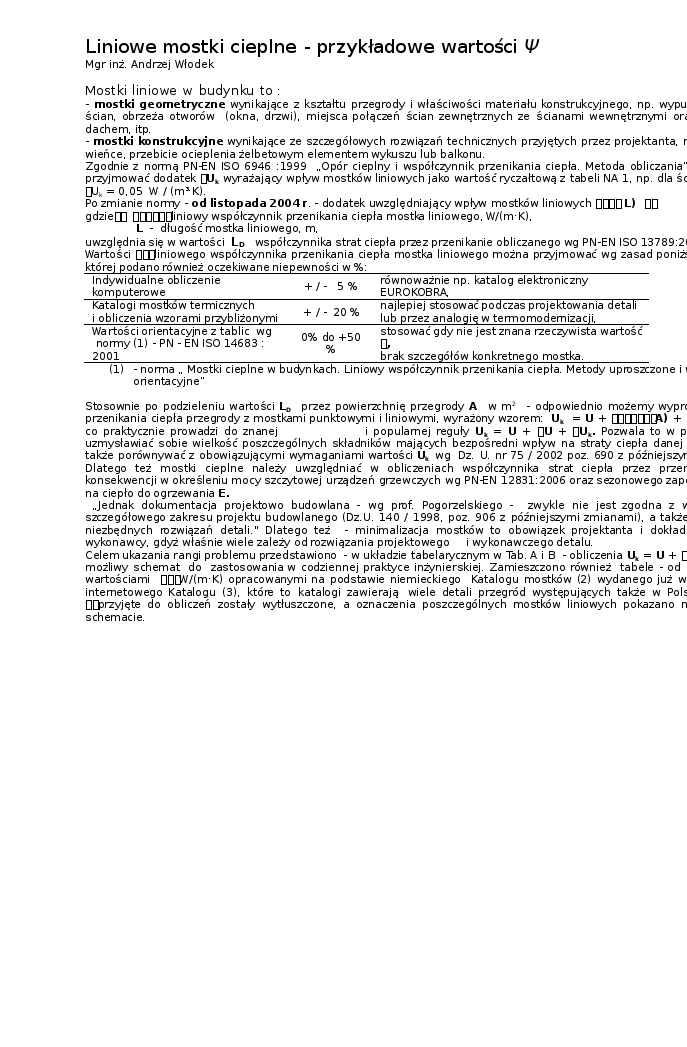

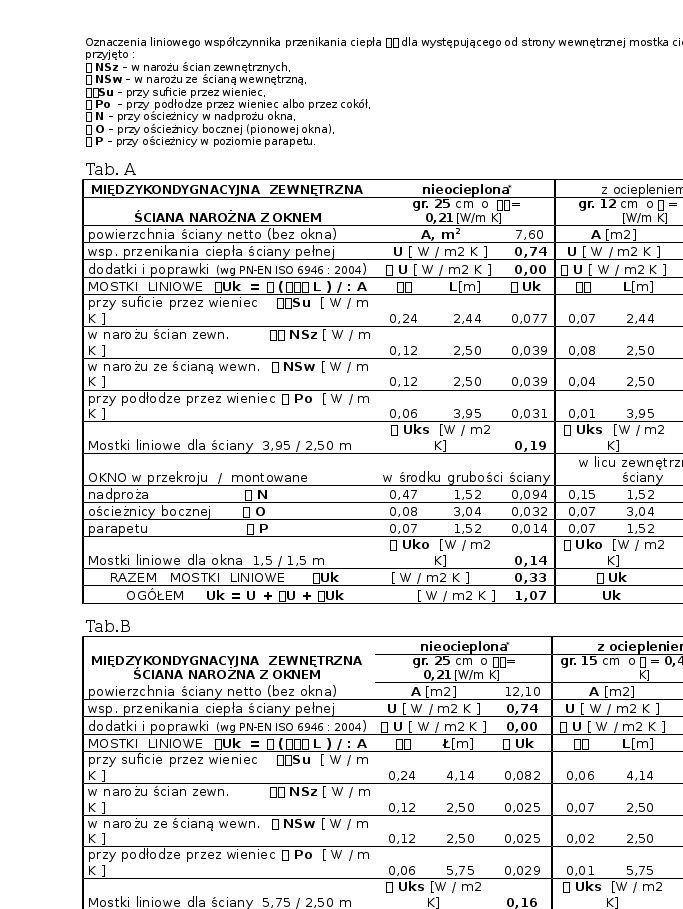

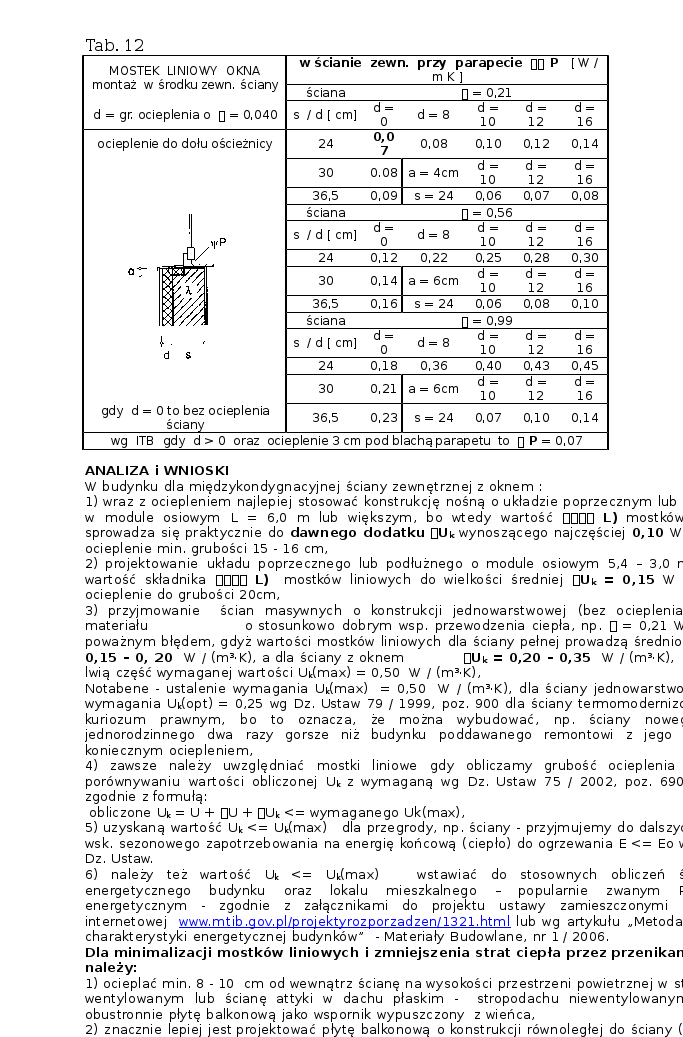

Mostki-psi


Sheet 1: Wsp_U

Obliczanie wsp. przenikania ciepła Uk wg. PN-EN ISO 6946 : 2004 oraz literatury fachowej







opracował ROCKWOOL POLSKA














Wsp. Uk [W/m2K]
Wsp. U [W/m2K]
DU + DUk
R [m2K/W]
Rse [m2K/W]
autorzy :














Całkowity współczynnik przenikania ciepła Uk uwzględniający poprawkę jako wpływ nieszczelności i mostków punktowych oraz dodatek na mostki liniowe. Wartość Uk do prównania z wymaganym Uk (max) lub E < Eo wg Dz.Ustaw. 0,68 = Współczynnik przenikania ciepła samej przegrody bez poprawek na nieszczelności i mostki punktowe oraz dodatku na mostki liniowe. 0,58 + Wstaw ->poprawki DU - Szczegółowa metoda liczenia DU wg PN EN ISO 6946:2004, zał. D -> patrz zakładka "Norma" pkt. 4.2. Wstaw -> dodatek DUk = S (y L) / A jako wpływ liniowych mostków termicznych wg PN EN ISO 14683:2001 -> patrz zakładka "Norma" pkt. 4.1. - DUk praktycznie można średnio przyjmować: 0,05 - zewnętrzne ściany pełne z wieńcami stropów oraz stropy nad piwnicami 0,10 - ściany zewnętrzne z otworami okiennymi lub drzwiowymi, podłogi na gruncie 0,15 - poddasza, w tym użytkowe i stropod. wentyl. 0,20 - śc. zewn.+okna,drzwi + wsporniki balkonowe UWAGA!! Wpływ mostków liniowych musi być uwzględniony dla porównania z wymaganiami obliczony Uk <= wymaganego Uk(max) lub enrgooszczędnie E <= Eo wg Dz. Ustaw 0,10
Całkowity opór cieplny przegrody : R=Rsi+SRi+Ru+Rp+Rg+Rstr+Rse 1,74
Wstaw -> Opór przejmowania ciepła na zewnętrznej powierzchni przegrody. Należy przyjmować wartość 0,04. 0,04
inż. Andrzej WŁODEK




















SRi [m2K/W]
Rsi [m2K/W]
inż. Krzysztof PAWLUK




















Suma oporów poszczególnych warstw przegrody. 1,39
Wstaw -> Opór przejmowania ciepła na wewnętrznej powierzchni przegrody w zależności od kierunku strumienia ciepła : - w górę : 0,10 - poziomo : 0,13 - w dół : 0,17 0,13
















Poszczególne warstwy przegrody :

l grubość :
Ri


















warstwa zewnętrzna

[W/mK] [ cm ]
[ m2K/W ]
Ru [m2K/W]
obecnie















0,042 Określ grubość wastwy 5,0
1,19
Wstaw -> Opór cieplny przestrzeni : a) dachowych w przypadku dachów stromych : 0,06 - pokrycie dachówką na łatach bez deskowania, papy itp.; 0,20 - pokrycie arkuszowe, dachówką na deskowaniu, papie; 0,30 - j.w. lecz z nisko emisyjną powierzchnią od spodu dachu; 0,30 - pokrycie papą na deskowaniu; b) innych przestrzeni np. przestrzeni nieogrzewanych zamkniętych przyległych do obliczanej przegrody -> patrz zakładka "Norma" pkt.2.4

energooszczędny













211

0,770 15,0
0,19
Rp [m2K/W]
standard w Polsce













117

0,230 0,0
0,00
Wstaw -> wartość oporu cieplnego warstw powietrza Patrz -> zakładka "Norma" pkt.2.3 0,18
to E < 0,85 Eo













45

0,230 0,0
0,00
Rgr [m2K/W]
wg. Dz.U. 62 / 2000,













45

0,042 0,0
0,00
Wstaw -> wartość oporu cieplnego gruntu przyległego do ścian, bądź podłogi. Patrz -> zakładka"Norma" pkt.2.5 wg normy PN-EN ISO 13370:2001 lub przez analogię jako literaturę fachową

poz. 719













209

0,045 0,0
0,00
Rstr [m2K/W]
(jak dla budyn. TBS)













210

0,042 0,0
0,00
Wstaw -> opór cieplny stropu lub innego gotowego komponentu.
















211
warstwa wewnętrzna


























ściana z oknami










































































dodatkowo należy
obliczać E < Eo zgodnie z Dz.U 75 / 2002 poz 690 załącznik


















ciepło do ogrzewania
E wg PN - B 02025:2001 dla bud. wielorodzinnego i zamieszkiwania zbiorowego






















Sheet 2: Materiały

Parametry materiałów wg PN-EN ISO 6946:1999
śr.wilg. wilgotne PN EN 12524 wsp.przep wsp.oporu dyfuzyjnego PN - 82 / B wg ITB wg produc do bazy
oraz PN-82/B-02020 przyjete jako literatura fachowa - Gęstość l obl. l obl. l obl. paryd*10-4 m wg PN EN 12524 wsp.op.dyf. wsp.op.dyf wsp.op.dyf HYBRID
lub Aprobat Technicznych i obowiązującej PN EN 12524 kg/m3 W/mK W/mK z 10.2003r g / m h hPa suchy wilgotny m =676 / d m m m
BT_Żelbet 2500 1,700 1,800 2.30 30 130 80 23

130 gdy m = 5 - 10 przyjmij niższe wartości gdy dyfuzja pary do materiału,
BT_Beton zwykły / 2400 / z kruszywa kamiennego 2400 1,700 1,800 2,00 30 130 80 23

130 zaś wyższe gdy z materiału (okres suszenia)
BT_Beton zwykły / 2200 / z kruszywa kamiennego 2200 1,300 1,500 1,65 45 120 70 15

120 12.01.2007
BT_Beton zwykły / 1900 / z kruszywa kamiennego 1900 1,000 1,100 1,15 75 100 60 9

100
BT_Beton jamisty / 1900 / z kruszywa kamiennego 1900 1,000 1,100
200

3

3
BT_Beton / 1600 / z kruszywa wapiennego 1600 0,720 0,800
150

5

5
BT_Beton / 1400 / z kruszywa wapiennego 1400 0,600 0,700
180

4

4
BT_Beton / 1200 / z kruszywa wapiennego 1200 0,500 0,600
260

3

3
BT_Beton z żużla / 1800 / pumeksowego lub granul. 1800 0,700 0,800
65

10 15
15
BT_Beton z żużla / 1600 / pumeksowego lub granul. 1600 0,580 0,680
75

9 12
12
BT_Beton z żużla / 1400 / pumeksowego lub granul. 1400 0,500 0,580
180

4 10
10
BT_Beton z żużla / 1200 / pumeksowego lub granul. 1200 0,400 0,470
260

3 8
8
BT_Beton z żużla / 1000 / pumeksowego lub granul. 1000 0,330 0,400
300

2 5
5
BT_Beton z żużla / 1800/ paleniskowego 1800 0,850 0,950
75

9 15
15
BT_Beton z żużla / 1600/ paleniskowego 1600 0,720 0,800
150

5 12
12
BT_Beton z żużla / 1400/ paleniskowego 1400 0,600 0,670
180

4 10
10
BT_Beton z żużla / 1200/ paleniskowego 1200 0,500 0,560
260

3 8
8
BT_Beton z keramzytu / 1600 / 1600 0,900 1,000
80

8 15
15
BT_Beton z keramzytu / 1400 / 1400 0,720 0,800
150

5 12
12
BT_Beton z keramzytu / 1300 / 1300 0,620 0,680
180

4 10
10
BT_Beton z keramzytu / 1200 / 1200 0,540 0,600
225

3 8
8
BT_Beton z keramzytu / 1100 / 1100 0,460 0,510
260

3 6
6
BT_Beton z keramzytu / 1000 / 1000 0,390 0,430
300

2 4
4
BT_Wiórobeton / 1000 / i Trocinobeton 1000 0,300 0,350
225

3 10
10
BT_Wiórobeton / 900 / i Trocinobeton 900 0,260 0,300




8
8
BT_Wiórobeton / 800 / i Trocinobeton 800 0,220 0,250
260

3 7
7
BT_Wiórobeton / 700 / i Trocinobeton 700 0,190 0,220




6
6
BT_Wiórobeton / 600 / i Trocinobeton 600 0,170 0,200




5
5
BT_Wiórobeton / 500 / i Trocinobeton 500 0,150 0,180




4
4













DR_Dąb / w poprzek włókien / 800 0,220 0,260
56

12

12
DR_Dąb / wzdłuż włókien / 800 0,400 0,460
300

2

2
DR_Płyty pilśniowe porowate 300 0,060 0,070 0,07 180 5 2 4

5
DR_Płyty pilśniowe twarde 1000 0,180 0,210 0,18 20 30 20 34

30
DR_Sklejka 600 0,160 0,200 0,17 20 220 90 34

220
DR_Sosna i świerk / w poprzek włókien / 550 0,160 0,200
60

11

11
DR_Sosna i świerk / wzdłuż włókien / 550 0,300 0,350
320

2

2
DR_Płyty OSB-3, OSB-4 640 0,130
0,13





50













GI_Estrichgips czysty 1800 1,000 1,100
120

6

6
GI_Estrichgips z piaskiem 1900 1,200 1,300








GI_Gazogips 500 0,190 0,280
375

2

2
GI_Gipsobeton piaskowy / 1200 / 1200 0,450 0,520
150

5

5
GI_Gipsobeton piaskowy / 1300 / 1300 0,520 0,620
135

5

5
GI_Płyty gipsowo - kartonowe 1000 0,230 0,290 0,25 75 10 4 9

10
GI_Płyty i bloki z gipsu / 1000 / 1000 0,350 0,400
105

6

6
GI_Płyty i bloki z gipsu / 900 / 900 0,300 0,350 0,30 110 10 4 6

10
GI_Płyty Promatech H / 870 / 870 0,175









GI_Płyty Promatech L / 450 / 450 0,083









GI_Płyty Promatech L / 500 / 500 0,090









GI_Płyty FARMACEL (gr.10; 12,5; 15; 18 mm) 1200 0,360







13













GR_Glina ubita 2000 0,920 1,150
98

7



GR_Glina 1800 0,850 0,850 1,50
50 50


50
GR_Glina piaszczysta 1800 0,700 0,700








GR_Grunt roślinny 1800 0,900 0,900








GR_Glina zmieszana z sieczką 1600 0,640 0,750
150

5

5
GR_Glina z trocinami 800 0,300 0,400
180

4

4
GR_Ił 1800 0,750 0,750 1,50
50 50


50
GR_Piasek pylasty 1800 0,550 0,550








GR_Pisaek średni 1650 0,400 0,400 2,00 165 50 50 4

50
GR_Żwir 1800 0,900 0,900 2,00 180 50 50 4

50
IN żużel paleniskowy /1000/ 1000 0,280 0,350
375

2

2
IN żużel paleniskowy /700/ 700 0,220 0,280
375

2

2
IN żużel wielkopiecowy granulowany, keramzyt /900/ 900 0,260 0,290
375

2

2
IN żużel wielkopiecowy granulowany, keramzyt /700/ 700 0,200 0,240
375

2

2
IN żużel wielkopiecowy granulowany, keramzyt /500/ 500 0,160 0,190
375

2

2
IN popioły lotne ubijane 1000 0,300 0,370
225

3

3
IN trociny drzewne luzem 250 0,090 0,120
375

2

2
IN wióry drzewne ubijane 300 0,090 0,120
450

2

2
IN wióry drzewne luzem 150 0,070 0,080
600

1

1
IN mączka torfowa 200 0,090 0,120
262

3

3
IN śrut gumowy 300 0,090 0,100
300

2

2
IN proszek hydrofobowy 1000 0,280 0,330
375

2

2
IN_Filc izolacyjny 300 0,060 0,080








IN_Guma w płytach 1200 0,200 0,200 0,17







IN_Papa (asfaltowa) 1000 0,180 0,180








IN_Papier 1000 0,250 0,300
50

14

15
IN_Porcelana 2300 0,800 0,800








IN_Płyty okładzinowe ceram., terakota 2000 1,050 1,050
25

27

30
IN_Aluminium - stopy 2700 200,0 200,000 160,0







IN_Cynk 7100 110,0 110,000 110,0







IN_Miedź 8800 370,0 370,000 380,0







IN_Stal budowlana 7800 58,00 58,000 50,0







IN_Żeliwo 7200 50,00 50,000 50,0







IN_Szkło okienne 2500 0,800 0,800








IN_Szkło organiczne (pleksiglas) 1200 0,190 0,190








IN_Szkło zbrojone 2700 1,150 1,150








IN_Tektura 900 0,140 0,170








IN_Wojłok 500 0,120 0,150








IN_Wykładzina podłogowa PVC 1300 0,200 0,200 0,17




















IZ_Asfalt lany 1800 0,750 0,750 0,70 7,5 50000 50000 90

50000
IZ_Asfalt ponaftowy 1050 0,170 0,170
0,075

9013



IZ_Asfaltobeton 2100 1,000 1,000
7,5

90
















KM_Marmur, granit 2800 3,500 3,700 3,50 7,5 10000 10000 90

10000
KM_Piaskowiec 2400 2,200 2,400 2,30 38 40 300 18

40
KM_Wapień porowaty / 1400 / 1400 0,640 0,760
150

5



KM_Wapień porowaty / 1700 / 1700 0,920 1,150
75

9



KM_Wapień zwykły 2000 1,150 1,400 1,40 60 50 40 11

50
KM_Mur z kamienia łamanego na zaprawie 36%zawart. 2400 2,550 2,750
22

31
















SC_Beton komórkowy / 800 / duże bloki na spec. zapr. 800 0,290 0,350
150

5 10
10
SC_Beton komórkowy / 700 / duże bloki na spec. zapr. 700 0,250 0,300
180

4 8
8
SC_Beton komórkowy / 600 / duże bloki na spec. zapr. 600 0,210 0,250
225

3 7
7
SC_Beton komórkowy / 500 / duże bloki na spec. zapr. 500 0,170 0,220
225

3 6
6
SC_Beton komórkowy / 400 / duże bloki na spec. zapr. 400 0,140 0,140




5
5
SC_Beton komórkowy / 800 / bloczki na zapr.cem.-wap. 800 0,380 0,440
150

5 10
10
SC_Beton komórkowy / 700 / bloczki na zapr.cem.-wap. 700 0,350 0,400
225

3 8
8
SC_Beton komórkowy / 600 / bloczki na zapr.cem.-wap. 600 0,300 0,350
225

3 7
7
SC_Beton komórkowy / 500 / bloczki na zapr.cem.-wap. 500 0,250 0,300
260

3 6
6
SC_beton komórkowy YTONG 400 400 0,120







9
SC_beton komórkowy YTONG 500 500 0,150







9
SC_beton komórkowy YTONG 600 600 0,160







9
SC_beton komórkowy YTONG 700 700 0,200







9
SC_Cegła pełna na zaprawie cem.-wap. 1800 0,770 0,910
105

6 5. - 10
5. - 10
SC_Cegła dziurawka na zaprawie cem.-wap. 1400 0,620 0,700
135

5 5. - 10
5. - 10
SC_Cegła klinkierowa 1900 1,050 1,150
135

5 50. - 100
50. - 100
SC_Cegła klinkierowa drążona - "Jopek" 2550 0,750









SC_Cegła modularna licowa - "Jopek" 2550 0,750









SC_Cegła termalitowa 600 0,160

188

4



SC_Cegła silikatowa pełna 1900 0,900 1,000
105

6 20
20
SC_Cegła silikatowa drążona 1600 0,800 0,900




15
15
SC_Cegła kratówka K-2, K-3 1200 0,560

150

5 5. - 10
5. - 10
SC_Cegła szczelinówka na zaprawie cem-wap. 1150 0,520 0,580
150

5



SC_Ściana z pustaków cer. MAX 1100 0,440









SC_Ściana z pustaków cer. UNI
0,480 zamieszczone wartości l








SC_Ściana z pustaków żużl. ALFA, KONTRA
0,630 dla ścian z pustaków








SC_Ściana z pustaków cer. SZ-188 990-1070 0,450 są wielkościami uśrednion.








SC_Ściana z pustaków cer. M-44 1070 0,600









SC_Ściana z pustaków bet.-styr. KOBET 700-900 0,210









SC_Ściana z pustaków cer. KINTHERM 24
0,330









SC_Ściana z pustaków cer. KINTHERM 36
0,170









SC_Ściana z pust.cer.POROTHERH 8P+W, zapr.zwykła
0,281









SC_Ściana z pust.cer.POROTHERH 11P+W, zapr.zwykła
0,359









SC_Ściana z pust.cer.POROTHERH 18P+W, zapr.zwykła
0,453






4,3 4,3
SC_Ściana z pust.cer.POROTHERH 25P+W, zapr.zwykła 800 0,377






3,9 3,9
SC_Ściana z pust.cer.POROTHERH 30P+W, zapr.zwykła
0,231






6,0 6,0
SC_Ściana z pust.cer.POROTHERH 38P+W, zapr.zwykła
0,167









SC_Ściana z pust.cer.POROTHERH 44P+W, zapr.zwykła
0,169









SC_Ściana z pust.cer.POROTHERH 50P+W, zapr.zwykła
0,180









SC_Ściana z pust.cer.POROTHERH 38P+W, zapr.spec.
0,141






6,9 6,9
SC_Ściana z pust.cer.POROTHERH 44P+W, zapr.spec.
0,144






7,4 7,4
SC_Ściana z pust.cer.POROTHERH 50P+W, zapr.spec.
0,153









SC_Ściana z pustaków cer. POROTON
0,240









SC_Ściana z pustaków keramzytowych TERRASYSTEM
0,260






















STR_Strop Ackermana z nadbet.3cm+tynk.
0,900 zamieszczone wartości l








STR_Strop DZ, DMS, FERT,TERRIVA z nadbet.3cm+tynk.
1,100 dla stropów są wielkościami








STR_Strop kanałowy
1,300 uśrednionymi





















TN_Jastrych gipsowy 1300 0,520 0,600 0,57 112 10 6 6

10
TN_Tynk lub gładź cementowa 2000 1,000 1,100
45

15

15
TN_Tynk lub gładź cementowo-wapienna 1850 0,820 0,900 1,00 45 10 6 15

10
TN_Tynk wapienny 1700 0,700 0,800 0,80 75 10 6 9

10













TR_granulat EKOFIBER (celulozowy) 32 0,039





1


TR_płyty pilśniowe POROTEX 235-260 0,053









TR_płyty pilśniowe ISOREX <190 0,037









TR_pianka polistyrenowa FLOORMATE 30 0,027 0,031








TR_ekstrudowana pianka polistyrenowa STYROFOAM 30 0,032









TR_twarda pianka polistyrenowa STEINODUR PSN 32 0,035









TR_pianka poliuretanowa 30-50 0,025 0,025





60 60
TR_pianka poliuretanowa 50-150 0,045 0,050 0,05




60 60
TR_pianka poliuretanowa spieniona(płyty PW8) 30-50 0,025 0,025





60 60
TR_pianka krylaminowa (miesz.żywicy akr-moczn-formald) 20 0,040









TR_Płyty korkowe asfaltowane 250 0,070 0,075
60

11

11
TR_Płyty korkowe ekspandowane 150 0,045 0,050
75

9

9
TR_Płyty wiórkowo - cementowe /450/ 450 0,140 0,160
375

2

2
TR_Płyty wiórkowo - cementowe /600/ 600 0,150 0,190
300

2

2
TR_Płyty wiórowe / 300 / 300 0,070 0,090 0,10 150

5

5
TR_Płyty wiórowe / 700 / 700 0,130 0,150 0,14 34

20

20
TR_Płyty z paździerzy lnianych / 300 / 300 0,075 0,090
110

6

6
TR_Płyty z paździerzy lnianych / 500 / 500 0,100 0,120








TR_Płyty z paździerzy lnianych / 700 / 700 0,130 0,150
34

20

20
TR_Płyty z trzciny 250 0,070 0,100
480

1

1
TR_Płyty ze słomy 300 0,080 0,100
480

1

1
TR_Płyty azbest-cem.(nie stosować) 1900 0,800 0,900
112

6

6
TR_Płyty azbest-izolac.(nie stosować) 500 0,130 0,210
390

2

2
TR_Płyty azbest-izolac.(nie stosować) 300 0,090 0,160
390

2

2
TR_STYRODUR
0,045









TR_Szkło piankowe białe 300 0,120 0,130
22

31

31
TR_Szkło piankowe czarne 180 0,070 0,070
15

45

45
TR_wełna mineralna TOPROCK, SUPERROCK 40 / 35 0,035 0,035

1 1


1
TR_wełna mineralna DOMROCK, MATA W 20 0,045 0,045

1 1


1
TR_wełna mineralna ROCKMIN, DELTAROCK 1 33 0,039 0,039

1 1


1
TR_wełna mineralna GRANROCK (granulat)
0,043


1 1


1
TR_wełna mineralna ROCKMUR 50 0,041


1 1


1
TR_wełna mineralna ROCKTON 50 0,036 0,036

1 1


1
TR_wełna mineralna PANELROCK, PANELROCK F 65 0,036 0,037

1 1


1
TR_wełna mineralna WENTIROCK, WENTIROCK F 110 / 80 0,038 0,038

1 1


1
TR_wełna mineralna PREFROCK 110 0,038


1 1


1
TR_wełna mineralna FASROCK,(FASROCK MAX do10cm) 135 / (100) 0,040 0,040

1 1


1
TR_wełna mineralna FASROCK MAX od 11 do 18 cm 95 0,038 0,038

1 1


1
TR_wełna mineralna FASROCK L, FASROCK XL 90 0,043 0,043

1 1


1
TR_wełna mineralna STROPROCK 161 0,042 0,042

1 1


1
TR_wełna mineralna DACHROCK MAX do 7 cm 155 0,042 0,042

1 1


1
TR_wełna mineralna DACHROCK MAX od 8 do 20 cm 150 0,041 0,041

1 1


1
TR_wełna mineralna MONROCK MAX do 7 cm 145 0,041 0,041

1 1


1
TR_wełna mineralna MONROCK MAX od 8 do 20 cm 130 0,040 0,040

1 1


1
TR_wełna mineralna ALFAROCK -mata 58 0,040 0,040








TR_wełna mineralna LW-60 -mata 58 0,039 0,039








TR_wełna mineralna LW-80 -mata 78 0,036 0,036








TR_wełna mineralna LAMELLA MAT - mata
0,042









TR_wełna mineralna WIRED MAT - mata 80 / 105 0,038









TR FUNDA styropian ekspandowany 30 0,034






















TR_wełna mineralna wg. Normy PN-EN ISO 6946 do 160 0,042 0,042
480

1 1
1
TR_wełna szklana wg. Normy PN-EN ISO 6946 do 100 0,045 0,050
600

1 1
1
TR_Styropian wg. Normy PN-EN ISO 6946 do 40 0,042 0,042
12

56 60
60

Sheet 3: Norma PN EN-ISO 6946

CTRL+Home powrót do MENU



























Metodyka obliczeń oporów cieplnych i współczynników przenikania ciepła



























elementów budowlanych i części budynku według Polskiej Normy PN - EN ISO 6946 : 2004



























z dnia 5 listopada 2004 r. (zamiast Normy PN EN ISO 6946 :1999).





Komentarz :




















Jeszcze starsza norma PN - 91 / B - 02020 zawierała zarówno metodę obliczeń współczynnika przenikania ciepła, jak i wymagania



























odnośnie ochrony cieplnej budynków, wyrażone m.in. poprzez wartości graniczne tego współczynnika.



























Według nowych przepisów, następuje rozgraniczenie : wymagania określone są w Rozporządzeniu Ministra Infrastruktury z dnia 12.04.2002r. ( patrz -> zakładka "DzUstaw"),



























natomiast sposób obliczeń określa obecnie obowiązująca - opublikowana 05 listopada 2004 r. - Polska Norma PN EN ISO 6946 : 2004



























W Polskiej Normie PN EN ISO 6946 :2004 obliczamy wg załącznika D skorygowany wsp. Uc = U + DU gdzie :



























->> Uc = wsp. przegrody U + korekta przez poprawkę DU na nieszczelności i mostki punktowe, zaś aby obliczyć dla porównania



























z wymaganiami wsp. Uk = Uc + mostki liniowe S (y L) / A jako dodatek D Uk, należy y określić wg literatury fachowej (patrz "norma" pkt 4.1)



























Uwaga! - Zamieszczony niżej opis stanowi jedynie komentarz i wyciąg najważniejszych informacji na prawach literatury technicznej. Analiza poniższego materiału,



























nie zwalnia jednak z konieczności szczegółowego zapoznania się z całą treścią normy.



























Zawsze spełnić warunki: energooszczedności E < Eo oraz minimalny standard Uk = U + DU + DUk







Ł Uk(max)


















MENU :



























SPIS TREŚCI : 1.0 Symbole i jednostki.





energooszczędną - uwzgledniającą mostki -

















2.0 Obliczanie oporów cieplnych wg. normy PN-EN ISO 6946




PRZYJMIJ !! grubość ocieplenia w cm dla przegrody
















2.1 Opór cieplny warstw jednorodnych.




25 - 27 poddasze użytkowe,stropodachy


















2.2 Opory przejmowania ciepła Rsi, Rse.




15 ściany zewnętrzne pelne


















2.3 Opór cieplny warstw powietrza Rp.




16 - 18 ściany zewn. z oknami, drzwiami



















2.3.1 Opór cieplny niewentylowanej warstwy powietrza.




20 - 23 ściany zewnętrzne szkieletowe



















2.3.2 Opór cieplny słabo wentylowanej warstwy powietrza.




5 + 15 =20 podloga + sufit stropu nad piwnicą



















2.3.3 Opór cieplny dobrze wentylowanej warstwy powietrza.




10 cała podłoga na gruncie
















2.4 Opór cieplny przestrzeni nieogrzewanej Ru.



























2.4.1 Opór cieplny przestrzeni dachowych.



























2.4.2 Opór cieplny pozostałych przestrzeni nieogrzewanych.


























2.5 Opór cieplny gruntu Rgr - podłogi na gruncie i ściany fundamentowe


























3.0 Całkowity opór cieplny przegrody Rt.



























4.0 Współczynnik przenikania ciepła Uk.



























4.1 Dodatek DUk wyrażający wpływ liniowych mostków termicznych.


























4.2 Poprawki DU do współczynnika przenikania ciepła - nieszczelności i mostki punktowe



























4.2.1 Poprawka na nieszczelności w układaniu izolacji.



























4.2.2 Poprawka na łączniki.










































































































































































1. Symbole i jednostki.






















































































Symbol Wielkość




Jednostka

















































A pole powierzchni




m2




















d grubość warstwy (przegrody)




m




















R obliczeniowy opór cieplny




m2 K / W




















Rp opór cieplny pustki powietrznej (oryginalnie oznaczany w Normie jako Rg)




m2 K / W




















Rgr opór cieplny gruntu




m2 K / W




















Rse opór przejmowania ciepła na zewnętrznej powierzchni




m2 K / W




















Rsi opór przejmowania ciepła na wewnętrznej powierzchni




m2 K / W




















Rt całkowity opór cieplny




m2 K / W




















R't kres górny całkowitego oporu cieplnego




m2 K / W




















R"t kres dolny całkowitego oporu cieplnego




m2 K / W




















Ru efektywny opór cieplny przestrzeni nieogrzewanej




m2 K / W




















Uk współczynnik przenikania ciepła (dawny wsp. k)




W / (m2 K)




















DU człon korekcyjny wsp. przenikania ciepła (nieszczelności i tylko mostki punktowe)




W / (m2 K)




















l obliczeniowy współczynnik przewodzenia ciepła




W / (m K)



















2.0 Obliczanie oporów cieplnych.



























2.1 Opór cieplny warstw jednorodnych.


























































R = d


























l






















































l - obliczeniowy współczynnik przewodzenia ciepła materiału obliczony zgodnie z ISO / DIS 10456.2



























np. przyjęty na podstawie danych producenta, Aprobat Technicznych lub PN - EN 12524 : 2003 (patrz -> zakładka "Materiały").



























d - grubość warstwy materiału w komponencie w m


























2.2 Opory przejmowania ciepła.




























Wartości oporów przejmowania ciepła należy przyjmować w zależności od kierunku strumienia cieplnego



























zgodnie z poniższą tabelą :




























Kierunek strumienia cieplnego



























w górę
poziomy w dół




















































Rsi 0,10
0,13 0,17 - opór przejmowania ciepła na wewnętrznej powierzchni






















Rse 0,04
0,04 0,04 - opór przejmowania ciepła na zewnętrznej powierzchni






















Wartości dotyczące kierunku poziomego stosuje się w przypadku kierunku strumienia cieplnego odchylonego



























o + / - 30 stopni od poziomej płaszczyzny.


























2.3 Opór cieplny warstw powietrza.

























































Przedstawione poniżej przykłady wartsw powietrza stosują się do następujących założeń :



























- warstwa powietrza ograniczona jest wzajemnie równoległymi powierzchniami, prostopadłymi do kierunku



























przepływu ciepła i o emisyjności ł 0,8



























- grubość warstwy powietrza (w kierunku przepływu ciepła) jest niemniejsza niż 0,1 każdego z pozostałych



























wymiarów i nie więcej niż 0,3 m.



























- powietrze w przegrodzie nie jest wymieniane ze środowiskiem wewnętrznym.
























































Łącznego współczynnika przenikania ciepła nie należy obliczać w odniesieniu do przegród zawierających



























warstwy powietrza grubsze niż 0,3 m. W takich przypadkach, strumień cieplny należy obliczać z bilansu cieplnego.



























W przypadku nie spełnienia powyższych założeń, wartość oporu warstw powietrza należy obliczyć według



























szczegółowych procedur określonych w PN - EN ISO 6946.


























2.3.1 Opór cieplny niewentylowanej warstwy powietrza.

























































Niewentylowaną warstwą powietrza jest warstwa, w której nie jest specjalnie umożliwiony przepływ powietrza.



























Wartości oporów cieplnych należy przyjmować według poniższej tabeli, w zależności od kierunku strumienia cieplnego.
























































Grubość Kierunek strumienia cieplnego


























warstwy pow. w górę
poziomy w dół























[ mm ]



























0 0,00
0,00 0,00























5 0,11
0,11 0,11























7 0,13
0,13 0,13
Wartości pośrednie można





















10 0,15
0,15 0,15
otrzymać poprzez interpolację





















15 0,16
0,17 0,17
liniową.





















25 0,16
0,18 0,19























50 0,16
0,18 0,21























100 0,16
0,18 0,22























300 0,16
0,18 0,23























Wartości dotyczące kierunku poziomego stosuje się w przypadku kierunku strumienia cieplnego odchylonego



























o + / - 30 stopni od poziomej płaszczyzny.
























































Jeśli warstwa powietrza ma kontakt ze środowiskiem zewnętrznym np. za pomocą małych otworów,



























to warstwę taką możemy traktować jako niewentylowaną, jeśli otwory te nie są przewidziane do stałego



























przepływu powietrza przez warstwę i nie są większe niż :



























- 500 mm2 na 1 m długości w przypadku pionowych warstw powietrza ;



























- 500 mm2 na 1 m2 powierzchni w przypadku poziomych warstw powietrza.


























2.3.2 Opór cieplny słabo wentylowanej warstwy powietrza.

























































Słabo wentylowaną warstwą powietrza jest warstwa, w której możliwy jest ograniczony przepływ powietrza



























zewnętrznego przez otwory mieszczące się w następujących granicach :



























- > 500 mm2 ale Ł 1500 mm2 na 1 m długości w przypadku pionowych warstw powietrza ;


























- > 500 mm2 ale Ł 1500 mm2 na 1 m2 powierzchni w przypadku poziomych warstw powietrza ;























































Należy przyjmować następujące wartości obliczeniowego oporu cieplnego słabo wentylowanej pustki powietrznej :



























- 50% wartości oporów podanych w tablicy w pkt. 2.3.1 ;



























- 0,15 m2 K / W jeżeli opór cieplny pomiędzy warstwą powietrza, a środowiskiem zewnętrznym przekracza 0,15 m2 K / W.


























2.3.3 Opór cieplny dobrze wentylowanej warstwy powietrza.

























































Dobrze wentylowaną warstwą powietrza jest warstwa, w której otwory pomiędzy warstwą powietrza i otoczeniem



























zewnętrznym przekraczają :



























- 1500 mm2 na 1m długości w przypadku pionowej warstwy powietrza ;



























- 1500 mm2 na 1 m2 powierzchni w przypadku poziomej warstwy powietrza .
























































W przypadku istnienia dobrze wentylowanej warstwy powietrza w przegrodzie, pomija się opór cieplny tej warstwy,



























jak również opór cieplny warstw znajdujących się pomiędzy warstwą powietrza, a otoczeniem zewnętrznym.



























Do całkowitego oporu cieplnego przegrody dodajemy jedynie wartość zewnętrznego oporu przejmowania ciepła



























odpowiadającego nieruchomemu powietrzu (to jest równą oporowi przejmowania ciepła na wewnętrznej



























powierzchni przegrody).


























2.4 Opór cieplny przestrzeni nieogrzewanych.

























































W przypadku gdy przegroda zewnętrzna przestrzeni nieogrzewanej jest nieizolowana, można stosować poniższe



























uproszczone procedury, traktując przestrzeń nieogrzewaną jako opór cieplny.


























2.4.1 Opór cieplny przestrzeni dachowych.

























































W przypadku dachów stromych z płaskim izolowanym stropem, przestrzeń poddasza można traktować jako



























jednorodną termicznie warstwę o wartości oporu cieplnego wg. poniższej tabeli :

























































Charakterystyka dachu



Ru



























[ m2 K / W ]





















1. pokrycie dachówką bez papy, desek itp.




0,06





















2. pokrycie arkuszowe lub dachówką z papą, deskami itp. pod dachówką




0,20





















3. jak w pkt.2 lecz z okładziną aluminiową lub inną niskoemisyjną



























powierzchnią od spodu dachu




0,30





















4. pokrycie papą na deskowaniu




0,30





















Uwaga! - wartości podane w powyższej tablicy uwzględniają opór cieplny przestrzeni wentylowanej



























i pokrycia; nie uwzględniają natomiast oporów przejmowania ciepła.


























2.4.2 Opór cieplny innych przestrzeni nieogrzewanych.

























































W przypadku małych nieogrzewanych przestrzeni przylegających do budynku (np. garaże, składziki, oranżerie),



























przenikanie ciepła między środowiskiem wewnętrznym a zewnętrznym można określić, traktując nieogrzewane



























wraz z elementami wewnętrznej konstrukcji jako dodatkową jednorodną warstwę



























o oporze cieplnym Ru okreslonym wzorem :

























































Ru = 0,09 + 0,4 Aj


























Ae






















































Aj - łączna powierzchnia wszystkich elementów między środowiskiem wewnętrznym i nieogrzewanym pomieszczeniem



























Ae - łączna powierzchnia wszystkich elementów między nieogrzewanym pomieszczeniem i środowiskiem zewnętrznym.
























































Jeżeli jest więcej niż jeden element między środowiskiem wewnętrznym i nieogrzewanym pomieszczeniem,



























Ru może być włączone do obliczeń współczynnika przenikania ciepła każdego elementu.


























2.5 Opór cieplny gruntu Rgr - podłoga na gruncie i zewnętrzna ściana fundamentowa

























































Obecnie należy opór cieplny gruntu uwzględniać dla podłogi na gruncie i zewnętrznej ściany fundamentowej



























wg normy PN - EN ISO 13370 :2001, a wycofany załącznik krajowy z normy 1999 r można tylko traktować jako minioną literaturę fachową
























































OBLICZENIA - można dokonać wg programu - patrz zakładka Podłoga-Grunt



























Uzyskany opór RT można wstawić do programu wsp_U jako wartość Rgr i obliczać Uk, np. uwzgledniając warstwy podłogi nad jej ociepleniem, np. z desek, parkietu itp.



























czyli przyjmując Rse = Rsi = 0 obliczać wg wzoru Uk = U + DU + DUk < Uk(max), a uzyskane Uk wstawiać do obliczeń zużycia ciepła na ogrzewanie E < Eo



























W przypadku warstw podłogi nad ociepleniem np. z betonu, płytek ceramicznych, a nawet desek, parkietu itp. to powiększenie oporu cieplnego będzie znikome



























i dlatego uzyskane RT wg programu Podłoga - Grunt można przyjąć do porównania z wymaganiami wg Dz. Ustaw, czyli RT > Rmin
























































Jedynie przez analogię - jako korzystanie z literatury fachowej - można, chociaż w sposób uproszczony i mniej dokładny - (jako wartość szacunkowa, ale już nie normowa)



























uwzględnić opór cieplny gruntu wg już nie obowiązującej normy z 1999 r. jak poniżej :
























































Opór cieplny Rgr gruntu przylegającego do podłogi można przyjmować w zależności od strefy podłogi.



























Strefę I stanowi pas podłogi o szerokości 1m przyległy do ścian zewnętrznych.



























Strefę II stanowi pozostała powierzchnia podłogi budynku.



























Uwaga! Przy zagłębieniu górnej powierzchni podłogi więcej niż 1m poniżej powierzchni terenu



























całą powierzchnię podłogi traktuje się jako strefę II.
























































Wartości oporu Rg gruntu przylegającego do ścian można przyjmować :




























































Rgr [m2 K / W]























Strefa I


0,50























Strefa II w zależności od szerokości strefy II należy przyjmować wg. poniższej tabeli



























lecz nie mniej niż Rgrmax = 0,57*Z + 0,09 ; gdzie



























Z - wysokość [m] górnej powierzchni podłogi od poziomu zw. wody gruntowej




















































































szerokość Wartości oporu cieplnego Rgrp gruntu


























strefy II [ m ] przylegającego do podłogi.


























4 0,6


























6 0,9


























8 1,0


























10 1,1


























15 1,5


























20 1,7


























25 2,0


























50 3,6


























75 5,2


























100 5,7


























Przy pośrednich wartościach szerokości, wartości Rgr



























należy interpolować liniowo.
























































Opór cieplny Rgrs gruntu przylegającego do ścian można przyjmować wg. poniższej tabeli,



























w zależności od odległości H mierzonej od górnej powierzchni podłogi do powierzchni terenu :



























Wysokość H Wartości oporu cieplnego Rgrs gruntu


























[ m ] przylegającego do ścian przyziemia.


























0,50 0,2


























0,75 0,3


























1,0 0,4


























1,5 0,5


























2,0 0,6


























3,0 0,8


























4,0 1,0


























5,0 1,1


























10,0 1,9


























Przy pośrednich wartościach wysokości H, wartości Rgr



























należy interpolować liniowo.




















































































3.0 Całkowity opór cieplny przegrody.

























































Całkowity opór cieplny RT płaskiej przegrody budowlanej, składającej się z termicznie jednorodnych warstw



























prostopadłych do kierunku przepływu ciepła, należy obliczać wg. poniższego wzoru, a osiągnięty wynik



























zaokrąglać do dwóch cyfr znaczących :

























































RT = Rsi + R1+ R2 + ... + Rn + Rse


























Rsi - opór przejmowania ciepła na wewnętrznej powierzchni ;



























R1, R2 ... Rn - obliczeniowe opory poszczególnych warstw ( w tym mogą być m.in. Rp, Ru itp.. )



























Rse - opór przejmowania ciepła na zewnętrznej powierzchni.
























































W przypadku obliczeń oporu cieplnego wewnętrznych przegród budowlanych (np. ścianek działowych itp.)



























lub przegród między środowiskiem wewnętrznym i przestrzenią nieogrzewaną,



























wartość Rsi stosuje się dla obydwu stron przegrody.



























W przypadku przegród składających się z warstw termicznie jednorodnych i niejednorodnych, obliczenia



























całkowitego oporu cieplnego przegrody należy dokonać według szczegółowych procedur zawartych



























w normie PN - EN ISO 6946.























































4.0 Współczynnik przenikania ciepła.




























Współczynnik przenikania ciepła (dosłowny odpowiednik byłego oznaczenia ko) nie uwzględniający wpływu



























mostków termicznych, określony jest wzorem :




























U = 1


























RT

























Ostateczny, skorygowany współczynnik przenikania ciepła uwzględniający wpływ mostków termicznych



























i poprawki (odpowiednik byłego wsp. k ) , porównywalny z wymaganym Uk, wyraża się następującym wzorem :

























































Uk = U + DU + DUk

gdzie:

















































































DUk = S ( y L ) / A - dodatek określający wpływ liniowych mostków termicznych wg PN - EN ISO 14683 : 2001 -> patrz niżej pkt. 4.1,



























DU - dodatek określający poprawki ze względu na nieszczelności w warstwie izolacji oraz łączniki mechaniczne,



























a także wpływ opadów na dachu o obróconym układzie warstw - wg PN - EN ISO 6949 : 2004, zał. D -> patrz niżej pkt. 4.2























































4.1 Dodatek DUk określający wpływ liniowych mostków termicznych wg PN - EN ISO 14683 : 2001.



























Mostki liniowe : - to mostki geometryczne wynikające z kształtu przegrody i włściwości materiału konstrukcyjnego,



























np. w budynku wypukłe narożniki ścian, obrzeża otworów (okna, drzwi), miejsca połaczeń ścian zewnęt. ze ścianami wewnęt. oraz stropami, itp.



























- to mostki konstrukcyjne wynikające ze szczegółowych rozwiązań technologicznych przyjetych przez projektanta,



























np. w budynku przewiązywanie warstw w ścianch wielowarstw., nadproża, wieńce, przebicie ocieplenia żelb.elementem wykuszu lub balkonu, krokwie połaci itp.



























Dodatek DUk dla rozwiązań powtarzalnych, systemowych lub indywidualnych podaje projektant, producent lub Aprobata Techniczna.





























gdzie y - liniowy wsp. przenikania ciepła mostka liniowego [W / m K] - patrz niektóre wartości zakładka - Mostki - y
























DUk = S (y L) / A

L - długość mostka liniowego [m]



























A - pole powierzchni przegrody pomniejszone o pole powierzchni ewentualnych okien lub drzwi (w swietle ościeży) [m2]
























Wg Instrukcji ITB 389 / 2003 - " Przy wyborze konkretnej metody obliczania DUk jej dokładność powinna odpowiadać dokładności wymaganej



























w obliczeniach całkowitych strat ciepła uwzgledniajacych długości liniowych mostków cieplnych … wraz z oczekiwanymi niepewnościami w %, i tak:



























Indywidualne obliczenie komputerowe



+ / - 5 % równoważnie np. katalog elektroniczny EUROKOBRA,





















Katalogi mostków termicznych, np. ITB 389 / 2003



+ / - 20 % najlepiej stosować podczas projektowania detali lub przez analogię w termomodernizacji,





















Obliczenia wzorami przybliżonymi



+ / - 20 % stoswać przy określonym, popularnym zakresie stosowania i występowania,





















Wartosci orientacyjne z tablic wg PN - EN ISO 14683 : 2001



0%do+50 % stosowac gdy nie jest znana rzeczywista wartość y, brak szczegółów konkretnego mostka.





















"Mostki cieplne należy uwzgledniać w obliczeniach wsp. Uk przegród, a w konsekwencji mocy szczytowej urzadzeń grzewczych wg PN - B - 03406 :1996 oraz



























sezonowego zapotrzebowania na ciepło do ogrzewania - E < Eo wg PN - B 02025 : 1999 …". Jednak dokumentacja projketowo budowlana - wg prof.Pogorzelskiego -



























zwykle nie jest zgodna z wymaganiami szczegółowego zakresu projektu budowlanego (Dz.U. 140 / 1998, poz. 906), a także nie zawiera niezbednych rozwiazań detali."



























Dlatego - Minimalizacja mostków to obowiązek projektanta i dokładna realizacją wykonawcy, gdyż właśnie wiele zależy od rozwiązania projektowego i wykonawczego detalu.


























PAMIĘTAJ: Dla minimalizacji mostków liniowych należy:



























1) ocieplać min. 8 - 10 cm od wewnątrz ścianę na wysokosci przestrzeni powietrznej w stropodachu wentylowanym lub ścianę attyki w dachu płaskim -



























stropodachu niewentylowanym, a także obustronnie wsporniki balkonowe z wieńca albo najlepiej projektować płytę balkonową o konstrukcji równoległej do ściany



























(na osobnej konstrukcji lub punktowych wspornikach stalowych) dla zapewnienia ciagłości ocieplenia ściany,



























2) w scianie zewnętrznej okna lub drzwi montować najlepiej tak, aby ocieplenie zachodząc na ościeżnicę min. 3 cm tworzyło węgarek wokół otworu,



























czyli stolarkę umieszczać w licu zewnętrznym ściany nośnej,



























3) w przypadku np.montażu stolarki w środku ściany, należy wokół otworu wystające części zewnętrzne - nadproże, pionowe węgarki oraz parapet - ocieplać min 3 - 6 cm



























4) na scianach szczytowych poddaszy użytkowych układać najlepiej na całej szerokości ściany na styku z połacią ocieplenie o grubości = wysokości przekroju krokwi i min 12 cm.
























































Dla zobrazowania wpływu i skali wielkości popularnie występujacych mostków liniowych w budynku - na podstawie Katalogów mostków - wg ITB 389 / 2003



























w projektowaniu indywidualnym dodatek DUk po zastosowaniu minimalizacji ich wpływu jak wyżej - praktycznie można średnio przyjąć wg. poniższej tabeli




























Rodzaj przegrody



DUk [ W/(m2*K)]





















ściany zewnętrzne pełne z ociepleniem min. 8 - 10 cm oraz podłogą pływajacą



























na stropie z wieńcem żelbetowym




0,05





















ściany zewnętrzne jw. lecz z otworami okiennymi lub drzwiowymi



























a także stropy nad piwnicami




0,10





















poddasza, w tym użytkowe i stropodachy wentylowane (bo np.ścianki ażurowe)




0,15





















ściany zewnętrzne jw. + okna lub drzwi oraz bez ocieplenia balkonowa płyta



























wspornikowa przenikajace ścianę (wspornik z wieńca żelbetowego)




min. 0,20

















































4.2 Szczegółowy sposób obliczania dodatku DU wg PN - EN ISO 6949 : 2004, zał. D.




























Poprawki do współczynnika przenikania ciepła.



























dodatek DU do wsp. Uk określający wpływ mostków termicznych wyraża się wzorem :




























DU = DUg + DUf + DUr

























gdzie : DUg - poprawka na nieszczelności w warstwie izolacji ;



























DUf - poprawka na łączniki mechaniczne przechodzące przez warstwę izolacyjną ;



























DUr - poprawka na wpływ opadów na dachu o odwróconym układzie warstw (materiał izoalcyjny spoczywa



























na powierzchni dachu istniejącego)



























Uwaga ! - jeśli całkowita poprawka jest mniejsza niż 3 % wartości U, poprawek nie trzeba stosować.























































4.2.1 Poprawka na nieszczelności w warstwie izolacji.

























































Poziom DU"

Opis nieszczelności


Przykłady :




















W / (m2 * K)


























0 0,00
izolacja jest tak ułożona, że nie jest możliwa cyrkulacja powietrza



ciągła izolacja złożona z wielu warstw z przestawionymi spoinami np.:






















po cieplejszej stronie izolacji; brak nieszczelności przechodzących



izolacja dwuwarstwowa z przestawionymi spoinami na dachu płaskim, izolacja jednowarstwowa na dachu płaskim, gdzie płyty łączą się na zakład lub pióro-wpust ;






















przez całą warstwę izolacji.



izolacja ściany metodą lekką mokrą; izolacja ściany warstwowej lub jednowarstwowej z okładziną zewnętrzną (np. siding), gdzie izolacja ułożona jest dwuwarstwowo, a spoiny są ułożone w mijankę.



















1 0,01
izolacja jest tak ułożona, że nie jest możliwa cyrkulacja powietrza



izolacja znajduje się całkowicie między np. krokwiami, słupkami rusztu, belkami itp. elementami ;






















po cieplejszej stronie izolacji; nieszczelności mogą przechodzić



izolacja jednowarstwowa dachu płaskiego, gdzie płyty łączą się tylko na styk.






















przez całą warstwę izolacji.
























2 0,04
występuje ryzyko cyrkulacji powietrza po cieplejszej stronie



konstrukcja przegrody z możliwością cyrkulacji powietrza po cieplejszej stronie izolacji






















izolacji; nieszczelności mogą przechodzić przez całą warstwę



w wyniku niedostatecznego zamocowania izolacji lub uszczelnienia u góry i u dołu.






















izolacji.



Przykładem jest np. ściana warstwowa ze szczeliną wentylacyjną, gdzie płyty były nieodpowiednio zamocowane kotwami.
















































Poprawka na nieszczelności w warstwie izolacji wyraża się więc następującym wzorem :




























DU = DU" ( R1 )2

























RT
























R1 - opór cieplny warstwy zawierającej nieszczelności ;



























RT - całkowity opór cieplny przegrody ;



























Przykłady przegród w których stosuje się poprawki na nieszczelności podano w załączniku E normy PN - EN ISO 6946























































4.2.2 Poprawka na łączniki mechaniczne.




























W przypadku gdy przez warstwę izolacji przechodzą łączniki mechaniczne, to poprawkę do współczynnika






Wartości współczynnika DUf



















przenikania ciepła oblicza się wg. wzoru :





Patrz l = DT: Wstaw l łącznika wg Aprobaty lub wg PN - EN 12524 : 2003 - 50 dla stali budowlanej - 17 stali nierdzewnej - 160 stopów aluminium - 380 miedzi - 120 mosiądzu - 50 żeliwa 50 W / m K
(Wstaw współczynnik przewodzenia łącznika)






















liczenie DUf a = wstaw wsp. a ze względu na rodzaj przegrody : - 6 - kotwy między warstwami muru, - 5 - kotwy na dachu 5 m
(Wstaw wartość współczynnika a )
















DUf = a * lf * nf * Af








Liczba łączników na 1 m2

















Średnica [ mm ]

4 5 6 7 8 9 10 12









lf - współczynnik przenikania ciepła łącznika ;






f 1,5
0,002 0,002 0,003 0,003 0,004 0,004 0,004 0,005









nf - liczba łączników na metr kwadratowy ;






f 2,0
0,003 0,004 0,005 0,005 0,006 0,007 0,008 0,009









Af - pole przekroju poprzecznego jednego łącznika ;






f 2,5
0,005 0,006 0,007 0,009 0,010 0,011 0,012 0,015









a - współczynnik wg. poniższej tabeli :






f 3,0
0,007 0,009 0,011 0,012 0,014 0,016 0,018 0,021

















f 3,5
0,010 0,012 0,014 0,017 0,019 0,022 0,024 0,029









Typ łącznika

a



f 4,0
0,013 0,016 0,019 0,022 0,025 0,028 0,031 0,038












m



f 4,5
0,016 0,020 0,024 0,028 0,032 0,036 0,040 0,048









Kotew między warstwami muru

6



f 5,0
0,020 0,025 0,029 0,034 0,039 0,044 0,049 0,059









Mocowanie płyt izolacyjnych dachu

5



f 6,0
0,028 0,035 0,042 0,049 0,057 0,064 0,071 0,085

















f 8,0
0,050 0,063 0,075 0,088 0,101 0,113 0,126 0,151









Poprawki tej nie uwzględnia się w następujących przypadkach :






f 10,0
0,079 0,098 0,118 0,137 0,157 0,177 0,196 0,236









- łączniki przechodzą przez szczelinę powietrzną ;



























- łączniki są między warstwą muru i drewnianymi słupkami ;



























- współczynnik przewodzenia ciepła łącznika lub jego części jest mniejszy niż 1 W / (m*K)



























- obydwa końce łącznika stykają się z blachami metalowymi.



























Sheet 4: Podłoga - Grunt

Wsp. przenikania ciepła U oraz opór cieplny RT
podłogi na gruncie i zewnętrznej ściany fundamentowej
wg normy PN - EN ISO 13370 : 2001
SAMA PODŁOGA na GRUNCIE z OCIEPLENIEM Podłoga na gruncie Podłoga na gruncie
na całej powierzchni o grubości do [m] = 0,10 oraz ln = 0,042 z ociepl.pionow.śc.fund. z pasem ociepl.poziom.
całkowita grubość równoważna podłogi GDY U [W/m2 K] RT [m2 K / W] U [W/m2 K] RT [m2 K / W] U [W/m2 K] RT [m2 K / W]
ściana nad gruntem gr. w [m] 0,25 dt [m] dt < B' 0,26 3,889 0,23 4,418 0,29 3,460
grunt o l [ W / m K ] 2,00 5,43 to lekko wsp. opór wsp. opór wsp. opór
opór podłogi Rf [m2 K / W] 2,59 ocieplona przenikania cieplny przenikania cieplny przenikania cieplny
wymiar charakterystyczny podłogi lub bez ciepła z gruntem ciepła z gruntem ciepła z gruntem
powierzchnia A [m2 ] 100,00 B' [m] dt > B' U [W/m2 K] RT [m2 K / W] U [W/m2 K] RT [m2 K / W] U [W/m2 K] RT [m2 K / W]
obwód P [m] 40,00 5,00 to dobrze 0,26 3,858 0,23 4,379 0,29 3,436
ŚCIANY FUNDAMENTOWA z KRAWĘDZIOWYM OCIEPLENIEM Przyjmij dla podłogi na gruncie DU+DUk = 0,10


pionowym pasem o grubości dn [m] = 0,08 oraz ln = 0,043 Uwaga !! Grunt Piasek,żwir Glina, ił
dodatkowa grubość równoważna ściany wysokość Dy opór ciepl. PN-EN 12524 l [ W / m K] = 2,00 1,50
opór cieplny ocieplenia Rn 2,03 d' [m] pasa D [m] -0,077 z gruntem Gdy bez ocieplenia przyjmij grubość oraz ln dla
grunt o l [ W / m K ] 2,00 3,98 1,00 U [W/m2 K] R [m2 K / W] materiału podłogi,np.płytek zaś dla śc.fun.,np.betonu
wsp.przewodz. ciepła i oporu ciepl.ściany fundament.z gruntem -0,031 -32,484 Wartość U wstaw do Uk = U + DU + DUk < Uk(max)
PODŁOGA na GRUNCIE z KRAWĘDZIOWYM OCIEPLENIEM a uzyskane RT > Rmin porównywalne z wymaganiami
poziomym pasem o grubości dn [m] = 0,00 oraz ln = 0,042 wg Dz.Ustaw., gdzie Uk wstaw do obliczeń E < Eo
dodatkowa grubość równoważna podłogi szerokość Dy opór ciepl. Ocieplenie dla podłóg na gruncie może być z płyt
opór cieplny ocieplenia Rn 0,21 d' [m] pasa D [m] 0,080 z gruntem STROPROCK (ln=0,042), a dla ścian fundament.
grunt o l [ W / m K ] 2,00 0,42 1,00 U [W/m2 K] R [m2 K / W] np. systemem ECOROCK (ln = 0,040 - 0,043).
wsp.przewodz. ciepła i oporu cieplnego podłogi z gruntem 0,032 31,398 Autor: mgr inż. A.WŁODEK ROCKWOOL POLSKA









Podłogę ocieplono płytami : STROPROCK gr. 10 cm, zaś ścianę fundamentową systemem ECOROCK- L gr. 8 cm; Uk = 0,23 + 0,10 = 0,33








Sheet 5: Podłoga - P.went.

Obliczenie wsp. przenikania ciepła Uk oraz grubości ocieplenia d
podłogi podniesionej nad przestrzenią wentylacyjną
wg normy PN - EN ISO 13370 : 2001
Dla ocieplenia o l [W / m K] 0,039 grubości d [m] 0,25 DUk [W / m2 K] Uk [W / m2 K]
W PODŁODZE PODNIESIONEJ U [W / m2 K] 0,15 0,15 0,30
Powierzchnia podłogi A [m2] 100,0 współczynnik dla podłogi całkowity
Obwód podłogi P [m] 40,0 przenikania ciepła wartość mostków wsp.przenikania
Wymiar carakterystyczny podłogi B' [m] 5,00 z uwzglednieniem liniowych - norma ciepła przegrody
Wsp. Przegrody - podłoga ze stropem Uf [W / m2 K] 0,15 przestrzeni PN - EN ISO zawsze ma być
Wartość poprawek wg ISO 6946 : 2004 DU [W / m2 K] 0,01 wentylacyjnej 14683 : 2001 Uk < Uk(max) = 0,30
ŚCIANA PODPODŁOGOWA Ux [W / m2 K] 1,14

Grubość całkowita w [m] 0,25 współczynnik

Wysokość od góry podłogi do terenu zewnętrznego. h [m] 0,80 przenikania ciepła

Wsp. Przegrody - całej ściany Uw [W / m2 K] 2,76 przez ścianę

Wartość poprawek wg ISO 6946 : 2004 DU [W / m2 K] 0,00 dla strumienia cieplnego

Powierzchnia otworów wentylacyjnych Aw [m2] 0,20 z przestrzeni

Obwód przestrzeni wentylowanej - w rzucie Pw [m] 40,0 wentylacyjnej

Predkość wiatru na 10 m ppt - przyjąć 3,5m/s v [m / s] 3,5 do środowiska

czynnik osłony przed wiatrem = od 0,02 do 0,10
0,05 zewnętrznego - atmosfery

GRUNT POD PRZESTRZENIĄ WENTYLOWANĄ Ug [W / m2 K] 0,62

Grunt o wsp. przenikania ciepła l [W / m K] 1,500 współczynnik

Ocieplenie gruntu o grubości do [m] 0,00 przenikania ciepła

Ocieplenie gruntu o wsp. przenikania ciepła lo [W / m K] 0,000 przez grunt

Grubość równoważna dg [m] 0,57 do atmosfery


Sheet 6: DzUstaw

CTRL+Home powrót do MENU












WYMAGANIA












według : Dziennika Ustaw Nr 75 poz. 690 z 2002 r.












nowego Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r.












(tekst jednolity) w sprawie warunków technicznych,












jakim powinny odpowiadać budynki i ich usytuowanie (nowela Dz.U. Nr 178 / 2004, poz.1841 ).












Nowe rozporządzenie obowiązuje od 15.12.2002r.












Uwaga! - zamieszczony niżej opis stanowi jedynie komentarz i wyciąg najważniejszych informacji na prawach literatury technicznej.












Analiza poniższego materiału, nie zwalnia jednak z konieczności szczegółowego zapoznania się z całą treścią rozporządzenia.












Uwaga! - w rozporządzeniu, wymagania określone są w stosunku do wsk. Eo lub wsp. przenikania ciepła Uk(max) wg załącznika Dz. Ustaw.












W Polskiej Normie PN - EN ISO 6946 :2004 obliczamy wg załącznika D skorygowany wsp. Uc = U + DU gdzie :












->> Uc = wsp. przegrody U + korekta przez poprawkę DU na nieszczelności i mostki punktowe, zaś aby obliczyć dla porównania












z wymaganiami wsp. Uk = Uc + mostki liniowe S (y L) / A jako dodatek D Uk, należy y określić wg literatury fachowej (patrz "norma" pkt 4.1)












Zawsze spełnić warunki: energooszczedności E < Eo oraz minimalny standard Uk = U + DU + DUk






Ł Uk(max)



MENU :













SPIS TREŚCI :




energooszczędną - uwzgledniającą mostki -


Wymagania dotyczące obliczania sezonowego zapotrzebowania na ciepło.



PRZYJMIJ !! grubość ocieplenia w cm dla przegrody

Maksymalne wartości Eo - wymagania.




25 - 27 poddasze użytkowe,stropodachy




WYMAGANIA DLA ŚCIAN I STROPÓW.




15 ściany zewnetrzne pelne




Wymagania dla budynku mieszkalnego w zabudowie jednorodzinnej.



16 - 18 ściany zewn. z oknami, drzwiami





Wymagani dla budynku użytecznści publicznej.



20 - 23 ściany zewnętrzne szkieletowe





Wymagania dla budynku produkcyjnego.



5 + 15 =20 podloga + sufit stropu nad piwnicą




WYMAGANIA DLA OKIEN I DRZWI.




10 podłoga na gruncie



Wymagania dla budynku mieszkalnego w zabudowie jednorodzinnej.












Wymagani dla budynku użytecznści publicznej.












Wymagania dla budynku produkcyjnego.











WYMAGANIA DLA PODŁÓG NA GRUNCIE.












WYMAGANIA DLA ŚCIAN STYKAJĄCYCH SIĘ Z GRUNTEM.











INNE WYMAGANIA ZWIĄZANE Z OSZCZĘDNOŚCIĄ ENERGII :












Wymagania co do powierzchni okien.












Wymagania co do oporów cieplnych przegród ze względu na punkt rosy.












Wymagania związane ze szczelnością na przenikanie powietrza.










Wymagania dotyczące obliczania sezonowego zapotrzebowania na ciepło.













Maksymalne wartości Eo - wymagania.

























1. Dla budynku mieszkalnego wielorodzinnego i zamieszkania zbiorowego wymagania określone w § 328












uznaje się za spełnione, jeżeli wartość wkaźnika E, określającego obliczeniowe zapotrzebowanie












na energię końcową (ciepło) do ogrzewania budynku w sezonie grzewczym, wyrażone ilością












energii przypadającej w ciągu roku na 1 m3 kubatury ogrzewanej części budynku, jest mniejsza












od wartości granicznej Eo.













czyli : E < Eo









2. Dla budynku mieszkalnego w zabudowie jednorodzinnej wymagania określone w § 328









uznaje się za spełnione, jeżeli :





















2.1 wartość wskaźnika E, o którym mowa w ust. 1, jest mniejsza od wartości granicznej Eo, lub











2.2 przegrody zewnętrzne odpowiadają wymaganiom izolacyjności cieplnej oraz innym wymaganiom











związanym z oszczędnością energii, określonym w załączniku do rozporządzenia.












czyli : E < Eo lub Uk < Uk(max) jako minimalny standard






3. Dla budynku użyteczności publicznej i budynku produkcyjnego wymagania określone w § 328









uznaje się za spełnione, jeżeli przegrody zewnętrzne odpowiadają wymaganiom izolacyjności












cieplnej oraz innym wymaganiom związanym z oszczędnością energii, określonym












w załączniku do rozporządzenia.













czyli : Uk < Uk(max) jako minimalny standard









4. Wartości graniczne Eo wskaźnika sezonowego zapotrzebowania na ciepło do ogrzewania budynku,




PRZYJMIJ !! energooszczędną - uwzgledniającą mostki -


w zależności od współczynnika kształtu budynku A / V, dla budynków mieszkalnych





grubość ocieplenia w cm dla przegrody

i zamieszkania zbiorowego wynoszą :





25 - 27 poddasze użytkowe,stropodachy










15 ściany zewnetrzne pelne



Wsp. A / V :
Eo [kWh / (m3 rok)] :
Pamiętaj !! wg Dz.U. 62 / 2000, poz.719
16 - 18 ściany zewn. z oknami, drzwiami



do 0,2
29,0
dla budynków mieszkalnych TBS należy spełnić warunek :

20 - 23 ściany zewnętrzne szkieletowe



0,20 < A / V < 0,90
Eo = 26,6 + 12 A / V
E < 0,85 Eo to jest obecny standard
5 + 15 =20 podloga + sufit stropu nad piwnicą



powyżej 0,9
37,4
energooszczędności w POLSCE
10 podłoga na gruncie















gdzie : A - jest sumą pól powierzchni wszystkich ścian zewnętrznych (wraz z oknami i drzwiami












balkonowymi), dachów i stropodachów, podłóg na gruncie lub stropów nad przejazdami,












oddzielających część ogrzewaną budynku od powietrza zewętrznego, liczonych po obrysie












zewnętrznym ;











V - jest kubaturą ogrzewanej części budynku, obliczoną zgodnie z Polską Normą dotyczącą












zasad obliczania kubatury budynków, powiększoną o kubaturę ogrzewanych pomieszczeń












na poddaszu użytkowym lub w piwnicy i pomniejszoną o kubaturę wydzielonych












klatek schodowych, szybów wind, otwartych wnęk, loggii i galerii.
























5.0 Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku mieszkalnego i zamieszkania zbiorowego E,












o którym mowa w ust.1, oblicza się zgodnie z Polską Normą dotyczącą obliczania sezonowego zapotrzebowania na ciepło












do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego wg PN - B - 02025 : 2001.












UWAGA! obliczanie E < Eo wg np.. Programu wsk. E opracowanego przez ROCKWOOL POLSKA










WYMAGANIA wg. Załącznika do rozporządzenia Ministra Infrastruktury













z dnia 12 kwietnia 2002r. ( Dz.U. 75 / 2002, poz. 690).

























1. Izolacyjność cieplna przegród i podłóg na gruncie.












1.1 Wartości współczynnika przenikania ciepła Uk ścian, stropów i stropodachów, obliczone zgodnie z Polską












Normą, nie mogą być większe niż wartości Uk(max), określone w poniższych tabelach :


























Budynek jednorodzinny.



























Lp. Rodzaj przegrody i temperatura w pomieszczeniu


Uk(max) [W / (m2 K)]







1 Ściany zewnętrzne (stykające się z powietrzem zewnętrznym):












a) przy ti > 16°C :












- o budowie warstwowej* z izolacją z materiału o wsp.












przewodzenia ciepła l < 0,05 W/(mK).


0,30








- pozostałe


0,50








b) przy ti < 16° C (niezależnie od rodzaju ściany)


0,80







2 Ściany piwnic nie ogrzewanych


bez wymagań







3 Stropodachy i stropy pod nieogrzewanymi poddaszami












lub nad przejazdami :












a) przy ti > 16° C


0,30








b) przy 8° C < ti 16° C


0,50







4 Stropy nad piwnicami nie ogrzewanymi i zamkniętymi












przestrzeniami podpodłogowymi


0,60







5 Stropy nad piwnicami ogrzewanymi


bez wymagań







6 Ściany wewnętrzne oddzielające pomieszczenie












ogrzewane od nie ogrzewanego


1,00







ti - temperatura obliczeniowa w pomieszczeniu według Polskiej Normy












(*) - tynk zewnętrzny i wewnętrzny nie jest uznawany jako warstwa.

























Budynek użyteczności publicznej.



























Lp. Rodzaj przegrody i temperatura w pomieszczeniu


Uk(max) [W / (m2 K)]







1 Ściany zewnętrzne (stykające się z powietrzem zewnętrznym):












a) przy ti > 16°C :












- pełne


0,45








- z otworami okiennym i drzwiowymi


0,55








- ze wspornikami balkonu, przenikającymi ściany


0,65








b) przy ti < 16° C (niezależnie od rodzaju ściany)


0,70







2 Ściany wewnętrzne między pomieszczeniami ogrzewanymi


3,00*








a klatkami schodowymi lub korytarzami











3 Ściany przylegające do szczelin dylatacyjnych o szerokości :












a) do 5 cm , trwale zamkniętych i wypełnionych izolacją












cieplną na głębokość co najmniej 20 cm


3,00








b) powyżej 5 cm, niezależnie od przyjętego sposobu












zamknięcia i zaizolowania szczeliny


0,70







4 Ściany piwnic nie ogrzewanych


bez wymagań







5 Stropodachy i stropy pod nieogrzewanymi poddaszami












lub nad przejazdami :












a) przy ti > 16° C


0,30








b) przy 8° C < ti 16° C


0,50







6 Stropy nad piwnicami nie ogrzewanymi i zamkniętymi












przestrzeniami podpodłogowymi


0,60







7 Stropy nad piwnicami ogrzewanymi


bez wymagań







(*) - Jeżeli przy drzwiach wejściowych do budynku nie ma przedsionka, to wartość












współczynnika k ściany wewnętrznej przy klatce schodowej na parterze












nie powinna być większa niż 1,0 W/(m2K).

























Budynek produkcyjny.



























Lp. Rodzaj przegrody i temperatura w pomieszczeniu


Uk(max) [W / (m2 K)]







1 Ściany zewnętrzne (stykające się z powietrzem zewnętrznym):












a) przy ti > 16°C :












- pełne


0,45








- z otworami okiennym i drzwiowymi


0,55








b) przy 8° C < ti 16° C












- pełne


0,75








- z otworami okiennym i drzwiowymi


0,90








c) przy ti < 8°C :


1,20







2 Ściany wewnętrzne i stropy międzykondygnacyjne












a) dla Dti > 16° C


1,00








b) dla 8° C < Dti 16° C


1,40








c) dla Dti Ł 8° C

bez wymagań







3 Stropodachy i stropy pod nie ogrzewanymi poddaszami












lub nad przejazdami












a) przy ti > 16°C :


0,30








b) dla 8° C < Dti 16° C


0,50








c) przy ti < 8°C


0,70







ti -temperatura obliczeniowa w pomieszczeniu według Polsiej Normy lub określana












indywidualnie w projekcie technologicznym












Dti - różnica temperatur obliczeniowych w pomieszczeniach

























1.2 Wartości współczynnika przenikania ciepła Uk okien, drzwi balkonowych i drzwi zewnętrznych












nie mogą być większe niż wartości Uk(max), określone w tabelach :


























Budynek mieszkalny i zamieszkiwania zbiorowego.



























Lp. Okna, drzwi balkonowe i drzwi zewnętrzne


Uk(max) [W / (m2 K)]







1 Okna (w tym połaciowe), drzwi balkonowe i powierzchnie












przeźroczyste, nieotwieralne w pomieszczeniach o ti > 16° C :












- w I, II i III strefie klimatycznej


2,6








- w IV i V strefie klimatycznej


2,0







2 Okna połaciowe (bez względu na strefę klimatyczną) w pom. o ti > 16 C


2,0







3 Okna w ścianach oddzielających pomieszczenia ogrzewane












od nie ogrzewanych


4,0







4 Okna pomieszczeń piwnicznych i poddaszy nie ogrzewanych












oraz nad klatkami schodowymi nie ogrzewanymi


bez wymagań







5 Drzwi zewnętrzne wejściowe


2,6




















Budynek użyteczności publicznej.



























Lp. Okna, drzwi balkonowe i drzwi zewnętrzne


Uk(max) [W / (m2 K)]







1 Okna i drzwi balkonowe :












a) przy ti > 16° C


2,30








b) przy ti 8 < ti < 16° C


2,60








b) przy ti < 8° C


bez wymagań







2 Okna połaciowe i świetliki


2,0







3 Okna i drzwi balkonowe w pomieszczeniach o szczególnych












wymaganiach higienicznych (pomieszczenia przeznaczone












na stały pobyt ludzi w szpitalach, żłobkach i przedszkolach)


2,30







4 Okna pomieszczeń piwnicznych i poddaszy nie ogrzewanych












oraz nad klatkami schodowymi nie ogrzewanymi


bez wymagań







5 Drzwi zewnętrzne wejściowe do budynków


2,6




















Budynek produkcyjny.



























Lp. Okna, świetliki, drzwi i wrota


Uk(max) [W / (m2 K)]







1 Okna i świetliki w przegrodach zewnętrznych :












a) przy ti > 16°C :


2,6








b) przy 8° C Ł 16° C
4,0








c) przy ti < 8°C


bez wymagań







2 Drzwi i wrota w przegrodach zewnętrznych :












a) przy ti > 16°C :


1,4








b) przy 8° C < ti 16° C


3,0








c) przy ti < 8°C


bez wymagań







ti -temperatura obliczeniowa w pomieszczeniu według Polsiej Normy lub określana












indywidualnie w projekcie technologicznym

























1.3 Dla budynku produkcyjnego dopuszcza się większe wartości współczynnika Uk, niż określone w pkt. 1.1 i 1.2,












jeżeli uzasadnia to rachunek efektywności ekonomicznej inwestycji, obejmujący koszty budowy












i eksploatacji budynku.


























WYMAGANIA DLA PODŁÓG NA GRUNCIE.


























1.4 W budynku mieszkalnym w zabudowie jednorodzinnej, budynku użyteczności publicznej, a także budynku












przemysłowym, podłoga na gruncie w ogrzewanym pomieszczeniu powinna być izolowana dodatkową












izolacją cieplną w postaci pasów pionowych lub poziomych o szerokości co najmniej 1,0 m usytuowanych












wzdłuż linii styku podłogi ze ścianą zewnętrzną. Suma oporów cieplnych warstw podłogowych, dodatkowej












izolacji cieplnej (poziomej lub pionowej) i gruntu, obliczona zgodnie z Polską Normą,, nie powinna być mniejsza












od wartości określonych w poniższej tabeli :


























Minimalne wartości sumy oporów cieplnych dla podłóg układanych na gruncie.



























Lp. Składniki oporu ciepła

Rmin [m2 K / W ]











8° C ti 16° C ti > 16° C







1 Warstwy podłogowe, izolacja cieplna












pozioma (strefa I) lub pionowa ,












oraz ściana zewnętrzna lub funda -

1,0 1,5








mentowa. Szerokość / głębokość












izolacji min. 1 m.











2 Warstwy podłogi i grunt przyległy












do podłogi (w jej strefie środkowej

bez wymagań 1,5








- strefa II).

























Podłogom stykającym się z gruntem w pomieszczeniach o temperaturze obliczeniowej ti < 8° C












oraz podłogom usytuowanym poniżej 0,6 m od poziomu terenu, nie stawia się żadnych wymagań












izolacyjności cieplnej.

























Minimalne wartości sumy oporów cieplnych dla ścian stykających się z gruntem.



























1.5 W budynku mieszkalnym w zabudowie jednorodzinnej, budynku użyteczności publicznej,












a także w budynku przemysłowym, wartości oporów cieplnych ścian stykających się z gruntem












- na odcinku ściany równym 1,0 m licząc od poziomu terenu - nie mogą być mniejsze niż :


























a) przy ti > 16° C - 1,0 m2K/W












b) przy 4° C < ti 16° C - 0,8 m2K/W


























a na odcinku ściany poniżej 1,0 m, licząc od poziomu terenu, wartościom oporu cieplnego












nie stawia się żadnych wymagań.

























2. INNE WYMAGANIA ZWIĄZANE Z OSZCZĘDNOŚCIĄ ENERGII.


























2.1 Powierzchnia okien.


























2.1.1 W budynku mieszkalnym w zabudowie jednorodzinnej pole powierzchni Ao, wyrażone w m2, okien












oraz przegród szklanych i przeźroczystych, o współczynniku przenikania ciepła k nie mniejszym niż 2,0 W/(m2K),












obliczone według ich wymiarów modularnych, nie może być większe niż wartość Aomax obliczona wg. wzoru :



























Aomax = 0,15 Az + 0,03 Aw

gdzie :









Az - jest sumą pól powierzchni rzutu poziomego wszystkich kondygnacji nadziemnych












(w zewnętrznym obrysie budynku) w pasie o szerokości 5 m wzdłuż ścian zewnętrznych ;












Aw - jest sumą pól powierzchni pozostałej części rzutu poziomego wszystkich kondygnacji












po odjęciu Az .

























2.1.2 W budynku użytecznści publicznej pole powierzchni Ao wyrażone w m2, okien oraz przegród szklanych












i przezroczystych, o współczynniku przenikania ciepła Uk nie mniejszym niż 2,0 W/(m2K), obliczone według












ich wymiarów modularnych, nie może być większe niż wartość Aomax obliczona według wzoru określonego












w pkt. 2.1.1, jeśli nie jest to sprzeczne z warunkami odnośnie do zapewnienia niezbędnego oświetlenia












światłem dziennym, określonym w § 57 rozporządzenia.


























2.1.3 W budynku produkcyjnym łączne pole powierzchni okien oraz ścian szklanych w stosunku do powierzchni












całej elewacji nie może być większe niż :












a) w budynku jednokondygnacyjnym (halowym) - 15 % ;












b) w budynku wielokondygnacyjnym - 30 % .


























2.2 Punkt rosy.












2.2.1 W budynku mieszkalnym, budynku użyteczności publicznej, a także w budynku przemysłowym,












opór cieplny nieprzeźroczystych przegród zewnętrznych powinien umożliwiać utrzymanie na jej wewnętrznych












powierzchniach temperatury wyższej co najmniej o 1° C od punktu rosy powietrza wewnętrznego












i zewnętrznego oraz przy obliczeniowej wilgotności względnej powietrza pomieszczeniu, obliczonej












zgodnie z Polską Normą.


























UWAGA !! 1) Paroizolację zawsze wykonywać pod ociepleniem :












- w poddaszach użytkowych, mansardach nad kuchnią, łazienką i WC oraz w stropodachach niewentylowanych (dachach płaskich) na blasze trapezowej,












a także w zewnętrznych ścianach szkieletowych od strony wszystkich pomieszczeń z folii polietylenowej grubości 0,3 mm,












- w dachach płaskich żelbetowych z gruntowaniem betonu preparatem bitumicznym,












- w saunach, nad basenami z folii aluminiowej,












2) Nie stosować paroizolacji pod ociepleniem :












- w poddaszach użytkowych, mansardach - nad pokojami, sypialniami i korytarzami, aby nie doszło do roszenia bardziej szczelnych okien,












- w stropodachach wentylowanych, strychach i pomieszczeniach technicznych na stropach masywnych w budynkach przeznaczonych na pobyt ludzi,












gdy grubość betonu nośnej konstrukcji stropu wynosi min. 3 cm,












3) Na stropach w podłogach pływających zawsze na wełnie mineralnej układać folie polietylenową gr. 0,2 - 0,3 mm, aby umożliwić szybkie wysychanie












podkładu betonowego z wody zarobowej.

























2.2.2 W pomieszczeniu klimatyzowanym, z utrzymywaną stałą wilgotnością względną powietrza, temperatura












na wewnętrznej powierzchni przegród powinna być wyższa od punktu rosy w pomieszczeniu.


























2.3 Szczelność na przenikanie powietrza.












2.3.1 W budynku mieszkalnym, budynku użyteczności publicznej, a także w budynku przemysłowym,












przegrody zewnętrzne nieprzezroczyste, złącza między przegrodami i częściami przegród oraz połączenia












okien z ościeżnicami należy projektować i wykonywać pod kątem osiągnięcia ich całkowitej szczelności












na przenikanie powietrza.












2.3.3 W budynku mieszkalnym i budynku użyteczności publicznej, współczynnik infiltracji powietrza












dla otwieranych okien i drzwi balkonowych w pomieszczeniach, w których napływ powietrza zewnętrznego












zapewniony jest przez nawiewniki okienne, powinien wynosić nie więcej niż 0,3 m3 / (m h daPa ),












a w pozostałych wypadkach powyżej 0,5 , lecz nie więcej niż 1,0 m3 / (m h daPa ).
