Wzory i wartości użyte w ćwiczeniu : | Średni wydatek powietrza | [m3/s] | ||||||||||||||||||||||||
krz - krzywak | z - zwężka Venturiego | k - kryza ostrokrawędziowa | ||||||||||||||||||||||||
Szczepan Polak | WNiG | rok II | grupa 5 | |||||||||||||||||||||||
Marcin Dudziński | zespół 4 | |||||||||||||||||||||||||
Gęstość powietrza - | r = | 1,2 | [kg/m3] | |||||||||||||||||||||||
Przyspieszenie ziemskie - | g = | 9,81 | [m/s2] | Prędkość średnia | [m/s] | |||||||||||||||||||||
Gęstość cieczy w manometrze - | rc = | 800 | [kg/m3] | |||||||||||||||||||||||
Przełożenie manometru - | nk =0.5 | nz=0.2 | ||||||||||||||||||||||||
Średnica przewodu - | D = | 0,15 | [m] | |||||||||||||||||||||||
Ćwiczenie nr | 5, 12 | |||||||||||||||||||||||||
Średnica w zwężce Venturiego, kryzie, krzywaku - | Dz =0.095 [m] | Dk =0.106 [m] | Liczba Reynoldsa | |||||||||||||||||||||||
Wzorcowanie kryzy ostrokrawędziowej i dyszy Venturiego. | Dkrz =1.14 [m] | |||||||||||||||||||||||||
Pomiar strumienia objętości. | ||||||||||||||||||||||||||
Liczba przepływu - | akrz =1.01 | az =0.856 | ak =0.705 | |||||||||||||||||||||||
Kinematyczny współczynnik lepkości powietrza - | n = 15*10-6 | [m2/s] | ||||||||||||||||||||||||
Strata ciśnień - | Dp [Pa] | |||||||||||||||||||||||||
Objętość powietrza - | V = | 0,05 | [m3] | |||||||||||||||||||||||
Wysokość słupa cieczy w manometrze - | h [m] | Dh = 0.001 [m] | Czas przepływu 0.05 m3 powietrza - | t [s] | Dt = 0.1 [s] | |||||||||||||||||||||
data wykonania | Wydatek powietrza - | [m3/s] | ||||||||||||||||||||||||
22.03.99 | ||||||||||||||||||||||||||
Współczynnik C dla krzywaka | ||||||||||||||||||||||||||
Odczyt z rotametru - | H [dm3/h] | |||||||||||||||||||||||||
Wydatki powietrza i błędy wydatków | [m3/s] | |||||||||||||||||||||||||
L.p. | lz | lk | Dpkrz | Dpz | Dpk | D(Dpkrz) | D(lz) | D(lk) | Qkrz | Qz | Qk | DQkrz | DQz | DQk | Q | DQ | V | DV | Re | DRe |
[m] | [m] | [Pa] | [Pa] | [Pa] | [Pa] | [m] | [m] | [m3/s] | [m3/s] | [m3/s] | [m3/s] | [m3/s] | [m3/s] | [m3/s] | [m3/s] | [m/s] | [m/s] | |||
1 | 0,188 | 0,107 | 23 | 295 | 420 | 1 | 0,001 | 0,001 | 0,1635 | 0,1618 | 0,1645 | 0,00356 | 0,00043 | 0,00077 | 0,1633 | 0,00158 | 9,24 | 0,09 | 92448 | 673 |
2 | 0,163 | 0,092 | 20 | 256 | 361 | 1 | 0,001 | 0,001 | 0,1525 | 0,1507 | 0,1525 | 0,00381 | 0,00046 | 0,00083 | 0,1519 | 0,00170 | 8,60 | 0,10 | 86004 | 722 |
3 | 0,146 | 0,082 | 18 | 229 | 322 | 1 | 0,001 | 0,001 | 0,1447 | 0,1426 | 0,1440 | 0,00402 | 0,00049 | 0,00088 | 0,1438 | 0,00180 | 8,14 | 0,10 | 81394 | 762 |
4 | 0,127 | 0,071 | 16 | 199 | 279 | 1 | 0,001 | 0,001 | 0,1364 | 0,1330 | 0,1340 | 0,00426 | 0,00052 | 0,00094 | 0,1345 | 0,00191 | 7,61 | 0,11 | 76132 | 811 |
5 | 0,188 | 0,067 | 14 | 295 | 263 | 1 | 0,001 | 0,001 | 0,1276 | 0,1618 | 0,1302 | 0,00456 | 0,00043 | 0,00097 | 0,1399 | 0,00199 | 7,92 | 0,11 | 79185 | 843 |
6 | 0,094 | 0,051 | 12 | 148 | 200 | 1 | 0,001 | 0,001 | 0,1181 | 0,1144 | 0,1136 | 0,00492 | 0,00061 | 0,00111 | 0,1154 | 0,00221 | 6,53 | 0,13 | 65321 | 940 |
7 | 0,08 | 0,044 | 10 | 126 | 173 | 1 | 0,001 | 0,001 | 0,1078 | 0,1056 | 0,1055 | 0,00539 | 0,00066 | 0,00120 | 0,1063 | 0,00242 | 6,02 | 0,14 | 60181 | 1026 |
8 | 0,065 | 0,036 | 8 | 102 | 141 | 1 | 0,001 | 0,001 | 0,0964 | 0,0952 | 0,0954 | 0,00603 | 0,00073 | 0,00133 | 0,0957 | 0,00270 | 5,42 | 0,15 | 54167 | 1144 |
9 | 0,049 | 0,027 | 6 | 77 | 106 | 1 | 0,001 | 0,001 | 0,0835 | 0,0826 | 0,0826 | 0,00696 | 0,00084 | 0,00153 | 0,0829 | 0,00311 | 4,69 | 0,18 | 46950 | 1321 |
10 | 0,031 | 0,018 | 4 | 49 | 71 | 1 | 0,001 | 0,001 | 0,0682 | 0,0657 | 0,0675 | 0,00853 | 0,00106 | 0,00187 | 0,0671 | 0,00382 | 3,80 | 0,22 | 38005 | 1622 |

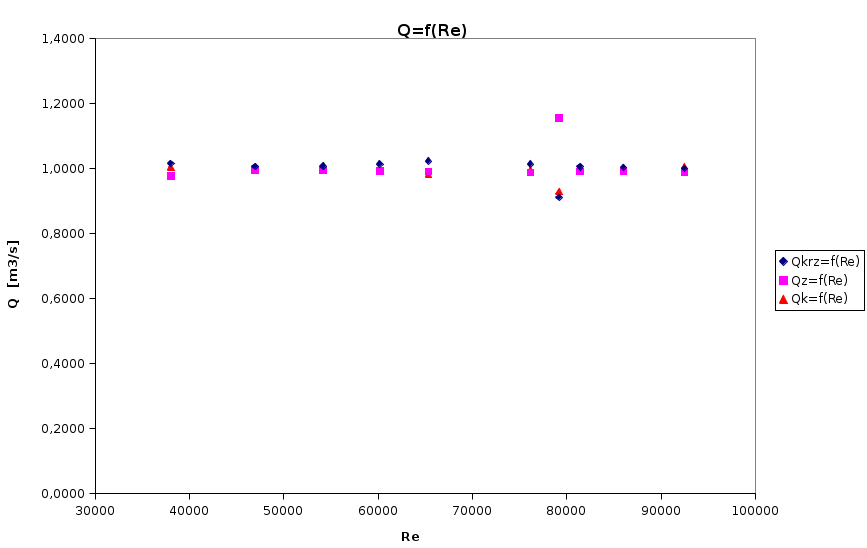

L.p. | Qkrz/Q | Qz/Q | Qk/Q | DQkrz/Q | DQz/Q | DQk/Q | ||||||||||||||
1 | 1,0015 | 0,9911 | 1,0074 | 0,01695541643232 | 0,010512861476386 | 0,011323021201446 | ||||||||||||||
2 | 1,0039 | 0,9920 | 1,0041 | 0,019543644998558 | 0,0121399274214 | 0,013049485887878 | ||||||||||||||
3 | 1,0063 | 0,9920 | 1,0017 | 0,021765330262514 | 0,013536839341148 | 0,01453626298087 | ||||||||||||||
4 | 1,0144 | 0,9891 | 0,9965 | 0,024670432331385 | 0,015375669418818 | 0,01650934726993 | ||||||||||||||
5 | 0,9123 | 1,1571 | 0,9307 | 0,025721199930351 | 0,017135125516779 | 0,015852825095241 | ||||||||||||||
6 | 1,0239 | 0,9918 | 0,9843 | 0,033195220428859 | 0,020825771575379 | 0,022212253866272 | ||||||||||||||
7 | 1,0145 | 0,9931 | 0,9924 | 0,039483723235555 | 0,024677529331867 | 0,026379138240687 | ||||||||||||||
8 | 1,0081 | 0,9946 | 0,9973 | 0,049059981295922 | 0,03059514213706 | 0,032735687935053 | ||||||||||||||
9 | 1,0073 | 0,9963 | 0,9964 | 0,065364841074899 | 0,040793811794307 | 0,043580571500614 | ||||||||||||||
10 | 1,0160 | 0,9789 | 1,0051 | 0,098790975196069 | 0,061188549980209 | 0,066402609888846 | ||||||||||||||

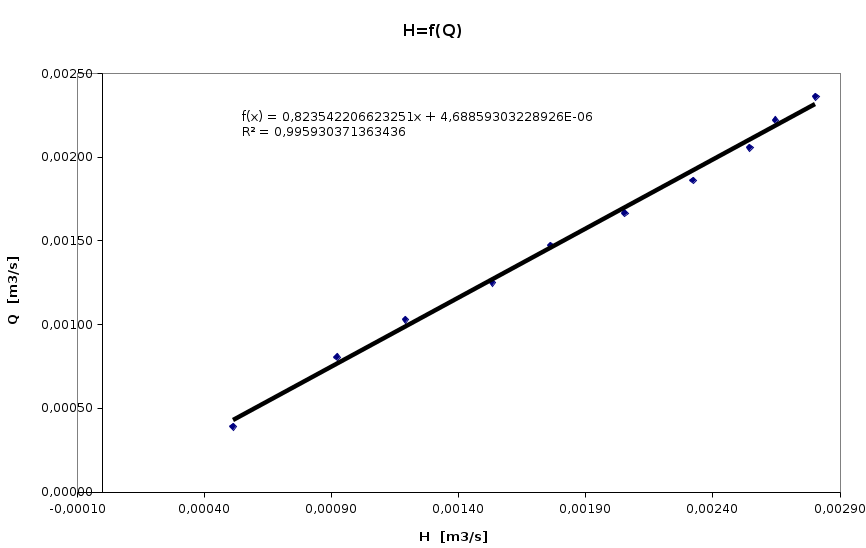

L.p. | t | Q | DQ | Qr | Qr | DQr | ||||||||||||||
[s] | [m3/s] | [m3/s] | [dm3/h] | [m3/s] | [m3/s] | |||||||||||||||
1 | 7,13 | 0,00281 | 0,0001796 | 8500 | 0,00236 | 0,000028 | ||||||||||||||
2 | 7,56 | 0,00265 | 0,0001673 | 8000 | 0,00222 | 0,000028 | ||||||||||||||
3 | 7,86 | 0,00254 | 0,0001596 | 7400 | 0,00206 | 0,000028 | ||||||||||||||
4 | 8,61 | 0,00232 | 0,0001431 | 6700 | 0,00186 | 0,000028 | ||||||||||||||
5 | 9,74 | 0,00205 | 0,0001238 | 6000 | 0,00167 | 0,000028 | ||||||||||||||
6 | 11,35 | 0,00176 | 0,0001036 | 5300 | 0,00147 | 0,000028 | ||||||||||||||
7 | 13,05 | 0,00153 | 0,0000884 | 4500 | 0,00125 | 0,000028 | ||||||||||||||
8 | 16,79 | 0,00119 | 0,0000667 | 3700 | 0,00103 | 0,000028 | ||||||||||||||
9 | 21,69 | 0,00092 | 0,0000504 | 2900 | 0,00081 | 0,000028 | ||||||||||||||
10 | 39,01 | 0,00051 | 0,0000269 | 1400 | 0,00039 | 0,000028 |
