Badanie 3 – fazowego silnika indukcyjnego pierścieniowego kaziu


Overview

stałe
bieg jałowy
chaka mechaniczna
Zwarcie
różne stany


Sheet 1: stałe

rezystancja stojana
U-U 3,4
V-V 3,5
W-W 3,5



przekładnia
U1 U2 u
380 78 4,87
200 44 4,55



g = 9,81

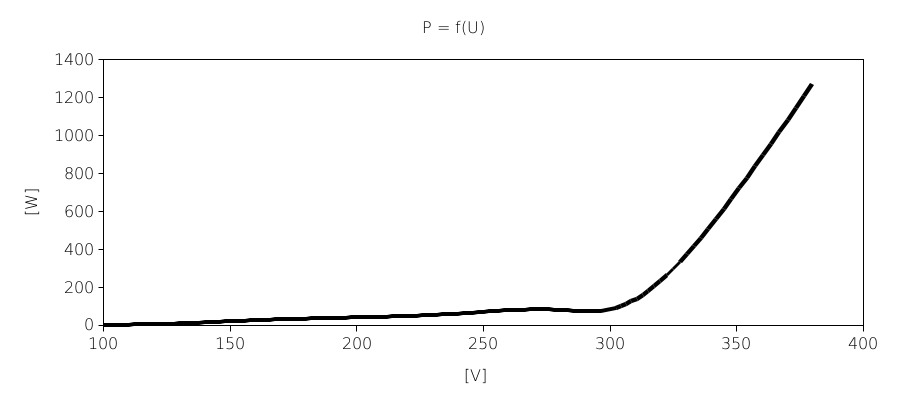

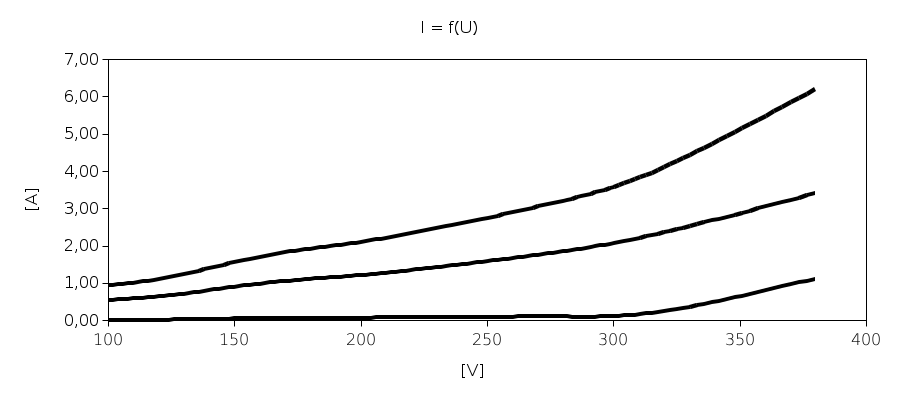

Sheet 2: bieg jałowy

pomiar obliczenia


dodatkowe

U I P1 P2 U I10 P1 P2 P n cos j0 Q0 D PCu0 D PFe+m Im Ife
j0 j1
[dz] [dz] [dz] [dz] [V] [A] [W] [W] [W] [obr/min] [-] [VAr] [W] [W] [A] [A]
[rad] [0]
76 31 64 -50 40 0,45 10 -10 0 1000 0,0000 31,18 0,69 -0,69 0,26 0,00
1,57 90,00
72 28 54 -42 80 0,82 15 -12 3 0,0264 113,58 2,29 0,71 0,47 0,01
1,54 88,49
68 24 43 -35 120 1,1 25 -21 4 0,0175 228,60 4,11 -0,11 0,63 0,01
1,55 89,00
64 21 35 -28 160 1,7 145 -120 25 0,0531 470,45 9,83 15,17 0,98 0,05
1,52 86,96
60 18 30 -24 200 2,1 230 -190 40 0,0550 726,36 14,99 25,01 1,21 0,07
1,52 86,85
56 17 25 -20 240 2,6 350 -290 60 0,0555 1079,13 22,98 37,02 1,50 0,08
1,52 86,82
52 15 20 -16 280 3,2 500 -420 80 0,0515 1549,85 34,82 45,18 1,85 0,10
1,52 87,05
48 13 17 -14 320 4,1 810 -580 230 0,1012 2260,78 57,15 172,85 2,35 0,24
1,47 84,19
44 12 14 -11 380 6,2 1380 -110 1270 0,3112 3878,05 130,70 1139,30 3,40 1,11
1,25 71,87
40 11 11 -9




#DIV/0! #DIV/0! 0,00 0,00 #DIV/0! #DIV/0!
#DIV/0! #DIV/0!
36 10 9 -7




#DIV/0! #DIV/0! 0,00 0,00 #DIV/0! #DIV/0!
#DIV/0! #DIV/0!
32 8 7 -6




#DIV/0! #DIV/0! 0,00 0,00 #DIV/0! #DIV/0!
#DIV/0! #DIV/0!
28 7 6 -4




#DIV/0! #DIV/0! 0,00 0,00 #DIV/0! #DIV/0!
#DIV/0! #DIV/0!
24 6 5 -3




#DIV/0! #DIV/0! 0,00 0,00 #DIV/0! #DIV/0!
#DIV/0! #DIV/0!

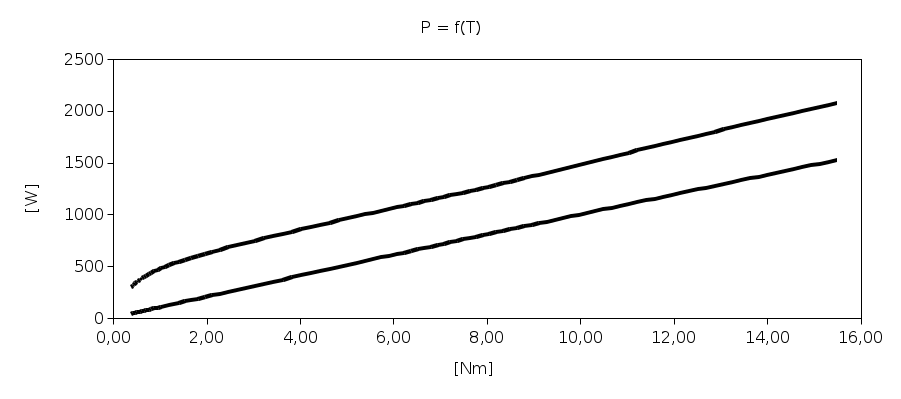

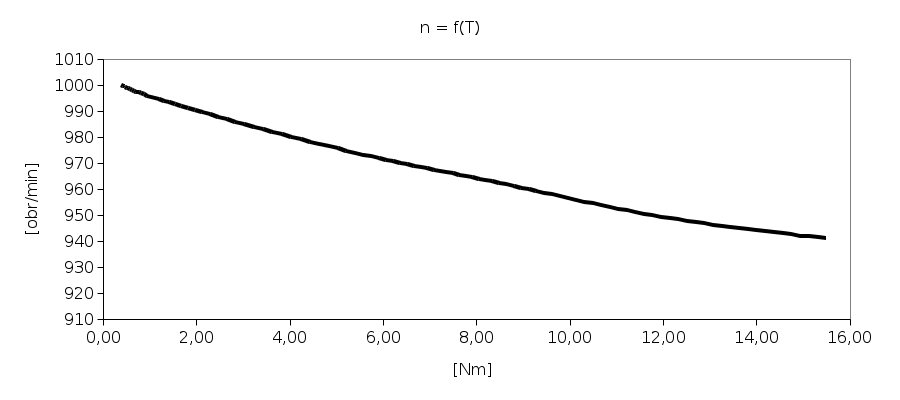

Sheet 3: chaka mechaniczna

zmierzone











n I P1 P2 T n n I P1 P2 P T cos j Pm h
[obr/min] [dz] [dz] [dz] [czeskie] [obr/min] [rad/s] [A] [W] [W] [W] [Nm] [-] [W] [%]
1000 31 65 -50 0,04 1000 104,71975511966 6,2 1300 -1000 300 0,39 0,07 41,09 13,70
984 31 72 -43 0,17 992 103,881997078703 6,2 1440 -860 580 1,67 0,14 173,24 29,87
972 32 82 -32 0,55 974 101,997041486549 6,4 1640 -640 1000 5,40 0,24 550,33 55,03
963 33 90 -25 0,85 963 100,845124180232 6,6 1800 -500 1300 8,34 0,30 840,90 64,68
950 34 50 -16 1,2 950 99,4837673636768 6,8 2000 -320 1680 11,77 0,38 1171,12 69,71
945 35 55 -6 1,58 941 98,5412895675998 7 2200 -120 2080 15,50 0,45 1527,37 73,43

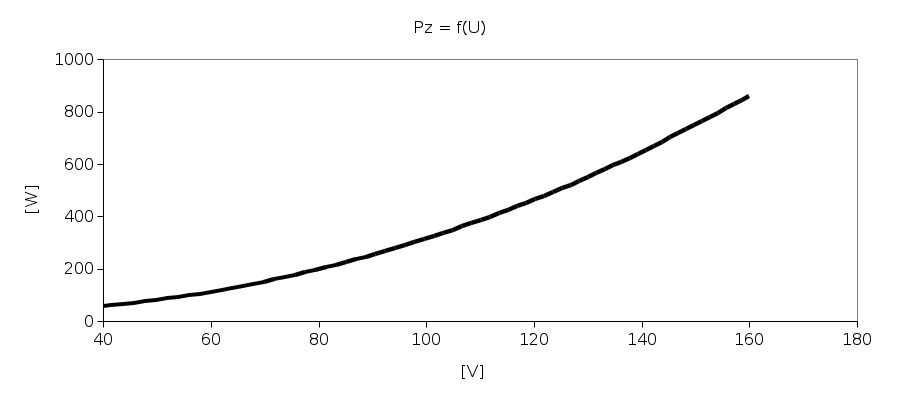

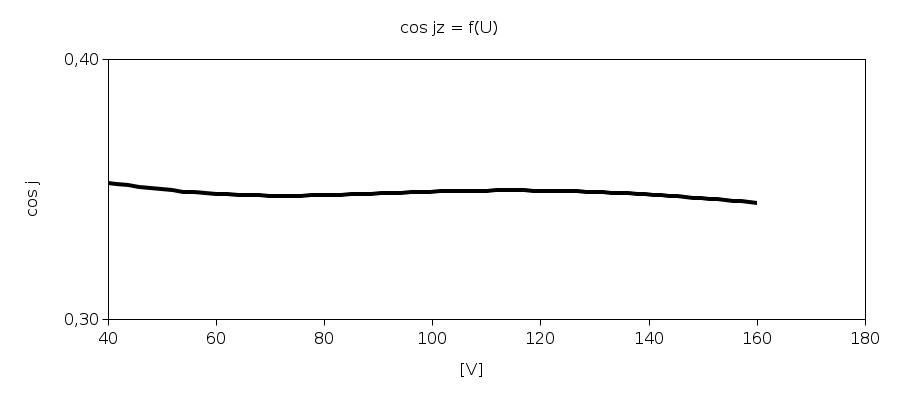

Sheet 4: Zwarcie

pomiar

























U I P1 P2 T U I P1 P2 P T cos jz Zz Rz Xz
jz jz

[dz] [dz] [dz] [dz] [czeskie] [V] [A] [W] [W] [W] [Nm] [-] [W] [W] [W]
[rad] [0]
32 47 52 -7 0,01 16 1 15 -5 10 0,10 0,36 16,00 5,77 14,92
1,20162370790675 68,8479670259178
28 40 40 -5 0,03 58 3 130 -25 105 0,29 0,35 19,33 6,74 18,12
1,21493161996171 69,6104542207979
25 35 31 -4 0,12 96 5 370 -80 290 1,18 0,35 19,20 6,70 17,99
1,21448909666789 69,5850995037257
21 30 24 -3 0,36 130 7 700 -150 550 3,53 0,35 18,57 6,48 17,40
1,21434805744976 69,5770185517814
15 20 11 -2 0,6 160 9 1100 -240 860 5,89 0,34 17,78 6,13 16,69
1,21876378647089 69,8300211881656

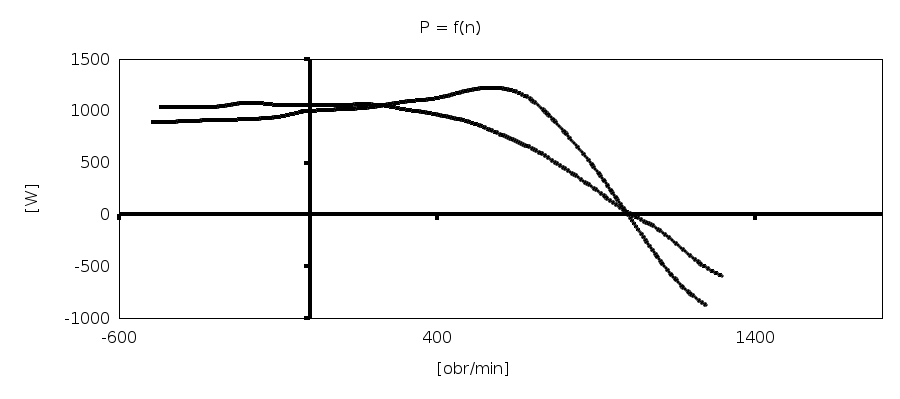

Sheet 5: różne stany

n I P1 P2 T n I P1 P2 P T Tem

[obr/min] [dz] [dz] [dz] [czeskie] [obr/min] [A] [W] [W] [W] [Nm] [Nm]
1506 43 11 -52 1,25 1250 6,8 -25 -860 -885 12,26 -12,56
1399 40 5 -51 0,97 1150 4,6 -125 -700 -628 9,52 -6,40
1300 35 -1 -49 0,35 1050 2,1 15 -300 -224 3,43 -2,00
1201 27 -7 -40 0,05 1000 1,6 125 -125 0 0,49 0,00
1100 15 -4 -23 0,51 900 3,5 275 155 430 5,00 2,80
1009 8 7 -6 0,72 800 5,3 405 196 799 7,06 5,00
905 15 23 7 0,75 700 6,6 960 140 1100 7,36 6,60
790 25 38 10 0,79 600 7,6 1140 80 1220 7,75 7,20
702 31 45 9 0,71 500 8,2 1200 0 1200 6,97 7,26
593 36 50 5 0,65 400 8,6 1200 -75 1125 6,38 6,67
490 41 52 2 0,59 300 8,8 1220 -130 1090 5,79 6,08
393 42 54 -1 0,55 200 9 1220 -180 1040 5,40 5,69
290 43 54 -4 0,53 100 9,2 1220 -215 1017 5,20 5,49
210 44 54 -6 0,55 0 9,2 1220 -200 1001 5,40 5,69
88 43 54 -8 0,6 -30 9,3 1220 -195 990 5,89 5,70
0 45 56 -11 0,61 -100 9,3 1200 -265 944 5,98 5,70
-100 45 54 -11 0,6 -200 9,3 1140 -285 920 5,89 5,89
-195 45 54 -12 0,57 -300 9,3 1140 -295 912 5,59 5,89
-300 45 53 -13 0,55 -400 9,35 1120 -320 900 5,40 5,69
-400 45 53 -14 0,55 -500 9,3 1120 -330 890 5,40 5,69













R dodakowa 0,3 ohm w każdej fazie

n I P1 P2 T n I P1 P2 P T Tem

[obr/min] [dz] [dz] [dz] [czeskie] [obr/min] [A] [W] [W] [W] [Nm] [Nm]
1507 25 -6 -37 1,01







1410 21 -6 -32 0,9







1300 17 -5 -25 0,68 1300 3,4 -100 -500 -600 6,67 -7,19
1213 13 -3 -19 0,5 1213 2,6 -60 -380 -440 4,91 -5,20
1103 10 3 -11 0,24 1103 2 60 -220 -160 2,35 -2,65
1000 8 7 -6 0,02 1000 1,6 140 -120 20 0,20 -0,49
908 9 12 -1 0,1 908 1,8 240 -20 220 0,98 1,60
794 13 19 4 0,31 794 2,6 380 80 460 3,04 3,80
697 16 25 7 0,48 697 3,2 500 140 640 4,71 5,50
580 20 31 9 0,6 580 4 620 180 800 5,89 6,60
494 23 35 10 0,68 494 4,6 700 200 900 6,67 7,40
374 26 39 10 0,74 374 5,2 780 200 980 7,26 8,20
288 28 42 9 0,76 288 5,6 840 180 1020 7,46 8,70
209 29 44 9 0,78 209 5,8 880 180 1060 7,65 9,03
93 30 46 7 0,8 93 6,2 920 140 1060 7,85 9,07
-7 33 47 6 0,8 -7 6,6 940 120 1060 7,85 9,11
-105 34 48 5 0,9 -105 6,8 960 100 1060 8,83 9,12
-200 35 50 4 0,9 -200 7 1000 80 1080 8,83 9,12
-297 36 50 2 0,9 -297 7,2 1000 40 1040 8,83 9,12
-400 37 51 1 0,9 -400 7,4 1020 20 1040 8,83 9,12
-473 37 51 1 0,9 -473 7,4 1020 20 1040 8,83 9,12
