Zestawienie obciążęń stałych - stadium eksploatacji | |||||||||
SEGMENT 8 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 19,5 | 0,12 | 2,55 | 2,67 | 1,97 | 10 | 383,7 | 1,1 | 422,11 |
wełna mineralna | 1,5 | 0,05 | 2,67 | 2,72 | 0,85 | 10 | 12,7 | 1,3 | 16,51 |
płaszcz zelbetowy | 25 | 0,2 | 2,72 | 2,92 | 3,54 | 10 | 885,9 | 1,1 | 974,52 |
wspornik zelbetowy | 25 | 0,17 | 2,38 | 2,55 | 2,63 | 1,25 | 41,1 | 1,1 | 45,25 |
Razem | 1323,5 | 1,102 | 1458,40 | ||||||
Razem z segmentami wyższymi | 1458,40 | ||||||||
SEGMENT 7 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 19,5 | 0,12 | 2,65 | 2,77 | 2,04 | 10 | 398,4 | 1,1 | 438,29 |
wełna mineralna | 1,5 | 0,05 | 2,77 | 2,82 | 0,88 | 10 | 13,2 | 1,3 | 17,12 |
płaszcz zelbetowy | 25 | 0,22 | 2,82 | 3,04 | 4,05 | 10 | 1012,5 | 1,1 | 1113,79 |
wspornik zelbetowy | 25 | 0,17 | 2,48 | 2,65 | 2,74 | 1,25 | 42,8 | 1,1 | 47,09 |
Razem | 1467,0 | 1,102 | 1616,29 | ||||||
Razem z segmentami wyższymi | 3074,69 | ||||||||
SEGMENT 6 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 19,5 | 0,12 | 2,75 | 2,87 | 2,12 | 10 | 413,1 | 1,1 | 454,46 |
wełna mineralna | 1,5 | 0,06 | 2,87 | 2,93 | 1,09 | 10 | 16,4 | 1,3 | 21,32 |
płaszcz zelbetowy | 25 | 0,24 | 2,93 | 3,17 | 4,60 | 10 | 1149,8 | 1,1 | 1264,81 |
wspornik zelbetowy | 25 | 0,18 | 2,57 | 2,75 | 3,01 | 1,25 | 47,0 | 1,1 | 51,71 |
Razem | 1626,4 | 1,102 | 1792,29 | ||||||
Razem z segmentami wyższymi | 4866,98 | ||||||||
SEGMENT 5 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 19,5 | 0,12 | 2,85 | 2,97 | 2,19 | 10 | 427,8 | 1,1 | 470,63 |
wełna mineralna | 1,5 | 0,06 | 2,97 | 3,03 | 1,13 | 10 | 17,0 | 1,3 | 22,05 |
płaszcz zelbetowy | 25 | 0,26 | 3,03 | 3,29 | 5,16 | 10 | 1290,6 | 1,1 | 1419,62 |
wspornik zelbetowy | 25 | 0,18 | 2,67 | 2,85 | 3,12 | 1,25 | 48,8 | 1,1 | 53,65 |
Razem | 1784,2 | 1,102 | 1965,96 | ||||||
Razem z segmentami wyższymi | 6832,94 | ||||||||
SEGMENT 4 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 19,5 | 0,12 | 2,95 | 3,07 | 2,27 | 10 | 442,5 | 1,1 | 486,80 |
wełna mineralna | 1,5 | 0,07 | 3,07 | 3,14 | 1,37 | 10 | 20,5 | 1,3 | 26,63 |
płaszcz zelbetowy | 25 | 0,28 | 3,14 | 3,42 | 5,77 | 10 | 1442,6 | 1,1 | 1586,88 |
wspornik zelbetowy | 25 | 0,19 | 2,76 | 2,95 | 3,41 | 1,25 | 53,3 | 1,1 | 58,58 |
Razem | 1958,9 | 1,102 | 2158,90 | ||||||
Razem z segmentami wyższymi | 8991,83 | ||||||||
SEGMENT 3 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 19,5 | 0,12 | 3,05 | 3,17 | 2,34 | 10 | 457,3 | 1,1 | 502,98 |
wełna mineralna | 1,5 | 0,08 | 3,17 | 3,25 | 1,61 | 10 | 24,2 | 1,3 | 31,46 |
płaszcz zelbetowy | 25 | 0,3 | 3,25 | 3,55 | 6,41 | 10 | 1602,2 | 1,1 | 1762,43 |
wspornik zelbetowy | 25 | 0,2 | 2,85 | 3,05 | 3,71 | 1,25 | 57,9 | 1,1 | 63,72 |
Razem | 2141,6 | 1,102 | 2360,59 | ||||||
Razem z segmentami wyższymi | 11352,42 | ||||||||
SEGMENT 2 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 19,5 | 0,12 | 3,15 | 3,27 | 2,42 | 7,5 | 354,0 | 1,1 | 389,36 |
wełna mineralna | 1,5 | 0,08 | 3,27 | 3,35 | 1,66 | 7,5 | 18,7 | 1,3 | 24,33 |
płaszcz zelbetowy | 25 | 0,32 | 3,35 | 3,67 | 7,06 | 7,5 | 1323,2 | 1,1 | 1455,56 |
wspornik zelbetowy | 25 | 0,2 | 2,95 | 3,15 | 3,83 | 1,25 | 59,9 | 1,1 | 65,88 |
Razem | 1755,8 | 1,102 | 1935,13 | ||||||
Razem z segmentami wyższymi | 13287,56 | ||||||||
SEGMENT 1 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 19,5 | 0,12 | 3,3 | 3,42 | 2,53 | 14,5 | 716,3 | 1,1 | 787,94 |
wełna mineralna | 1,5 | 0,12 | 3,42 | 3,54 | 2,62 | 14,5 | 57,1 | 1,3 | 74,19 |
płaszcz zelbetowy | 25 | 0,45 | 3,54 | 3,99 | 10,65 | 14,5 | 3858,9 | 1,1 | 4244,81 |
wspornik zelbetowy | 25 | 0,24 | 3,06 | 3,3 | 4,80 | 1,25 | 74,9 | 1,1 | 82,42 |
Razem | 4707,2 | 1,102 | 5189,36 | ||||||
Razem z segmentami wyższymi | 18476,92 | ||||||||
Zestawienie obciążęń stałych - stadium remontu | |||||||||
SEGMENT 8 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 0 | 0,12 | 2,55 | 2,67 | 1,97 | 10 | 0,0 | 1,1 | 0,00 |
wełna mineralna | 0 | 0,05 | 2,67 | 2,72 | 0,85 | 10 | 0,0 | 1,3 | 0,00 |
płaszcz zelbetowy | 25 | 0,2 | 2,72 | 2,92 | 3,54 | 10 | 885,9 | 1,1 | 974,52 |
wspornik zelbetowy | 25 | 0,17 | 2,38 | 2,55 | 2,63 | 1,25 | 41,1 | 1,1 | 45,25 |
Razem | 927,1 | 1,100 | 1019,78 | ||||||
Razem z segmentami wyższymi | 1019,78 | ||||||||
SEGMENT 7 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 0 | 0,12 | 2,65 | 2,77 | 2,04 | 10 | 0,0 | 1,1 | 0,00 |
wełna mineralna | 0 | 0,05 | 2,77 | 2,82 | 0,88 | 10 | 0,0 | 1,3 | 0,00 |
płaszcz zelbetowy | 25 | 0,22 | 2,82 | 3,04 | 4,05 | 10 | 1012,5 | 1,1 | 1113,79 |
wspornik zelbetowy | 25 | 0,17 | 2,48 | 2,65 | 2,74 | 1,25 | 42,8 | 1,1 | 47,09 |
Razem | 1055,3 | 1,100 | 1160,88 | ||||||
Razem z segmentami wyższymi | 2180,66 | ||||||||
SEGMENT 6 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 0 | 0,12 | 2,75 | 2,87 | 2,12 | 10 | 0,0 | 1,1 | 0,00 |
wełna mineralna | 0 | 0,06 | 2,87 | 2,93 | 1,09 | 10 | 0,0 | 1,3 | 0,00 |
płaszcz zelbetowy | 25 | 0,24 | 2,93 | 3,17 | 4,60 | 10 | 1149,8 | 1,1 | 1264,81 |
wspornik zelbetowy | 25 | 0,18 | 2,57 | 2,75 | 3,01 | 1,25 | 47,0 | 1,1 | 51,71 |
Razem | 1196,8 | 1,100 | 1316,51 | ||||||
Razem z segmentami wyższymi | 3497,17 | ||||||||
SEGMENT 5 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 0 | 0,12 | 2,85 | 2,97 | 2,19 | 10 | 0,0 | 1,1 | 0,00 |
wełna mineralna | 0 | 0,06 | 2,97 | 3,03 | 1,13 | 10 | 0,0 | 1,3 | 0,00 |
płaszcz zelbetowy | 25 | 0,26 | 3,03 | 3,29 | 5,16 | 10 | 1290,6 | 1,1 | 1419,62 |
wspornik zelbetowy | 25 | 0,18 | 2,67 | 2,85 | 3,12 | 1,25 | 48,8 | 1,1 | 53,65 |
Razem | 1339,3 | 1,100 | 1473,27 | ||||||
Razem z segmentami wyższymi | 4970,44 | ||||||||
SEGMENT 4 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 0 | 0,12 | 2,95 | 3,07 | 2,27 | 10 | 0,0 | 1,1 | 0,00 |
wełna mineralna | 0 | 0,07 | 3,07 | 3,14 | 1,37 | 10 | 0,0 | 1,3 | 0,00 |
płaszcz zelbetowy | 25 | 0,28 | 3,14 | 3,42 | 5,77 | 10 | 1442,6 | 1,1 | 1586,88 |
wspornik zelbetowy | 25 | 0,19 | 2,76 | 2,95 | 3,41 | 1,25 | 53,3 | 1,1 | 58,58 |
Razem | 1495,9 | 1,100 | 1645,46 | ||||||
Razem z segmentami wyższymi | 6615,90 | ||||||||
SEGMENT 3 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 0 | 0,12 | 3,05 | 3,17 | 2,34 | 10 | 0,0 | 1,1 | 0,00 |
wełna mineralna | 0 | 0,08 | 3,17 | 3,25 | 1,61 | 10 | 0,0 | 1,3 | 0,00 |
płaszcz zelbetowy | 25 | 0,3 | 3,25 | 3,55 | 6,41 | 10 | 1602,2 | 1,1 | 1762,43 |
wspornik zelbetowy | 25 | 0,2 | 2,85 | 3,05 | 3,71 | 1,25 | 57,9 | 1,1 | 63,72 |
Razem | 1660,1 | 1,100 | 1826,15 | ||||||
Razem z segmentami wyższymi | 8442,05 | ||||||||
SEGMENT 2 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 0 | 0,12 | 3,15 | 3,27 | 2,42 | 7,5 | 0,0 | 1,1 | 0,00 |
wełna mineralna | 0 | 0,08 | 3,27 | 3,35 | 1,66 | 7,5 | 0,0 | 1,3 | 0,00 |
płaszcz zelbetowy | 25 | 0,32 | 3,35 | 3,67 | 7,06 | 7,5 | 1323,2 | 1,1 | 1455,56 |
wspornik zelbetowy | 25 | 0,2 | 2,95 | 3,15 | 3,83 | 1,25 | 59,9 | 1,1 | 65,88 |
Razem | 1383,1 | 1,100 | 1521,44 | ||||||
Razem z segmentami wyższymi | 9963,49 | ||||||||
SEGMENT 1 | |||||||||
Wyszczególnienie | Ciężar objętościowy | Grubość | Rwew | Rzew | Pole przek. | Wysokosc | Nk | g | No |
[ kN / m^3 ] | [m] | [m] | [m] | [m^2] | [m] | [kN] | [kN] | ||
cegła szamotowa | 0 | 0,12 | 3,3 | 3,42 | 2,53 | 14,5 | 0,0 | 1,1 | 0,00 |
wełna mineralna | 0 | 0,12 | 3,42 | 3,54 | 2,62 | 14,5 | 0,0 | 1,3 | 0,00 |
płaszcz zelbetowy | 25 | 0,45 | 3,54 | 3,99 | 10,65 | 14,5 | 3858,9 | 1,1 | 4244,81 |
wspornik zelbetowy | 25 | 0,24 | 3,06 | 3,3 | 4,80 | 1,25 | 74,9 | 1,1 | 82,42 |
Razem | 3933,8 | 1,100 | 4327,23 | ||||||
Razem z segmentami wyższymi | 14290,72 |
Przypadek obciążeń eksploatacyjnych | |||||||||||||

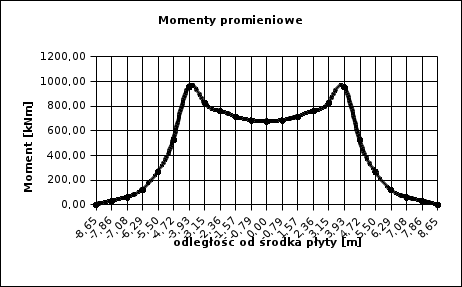

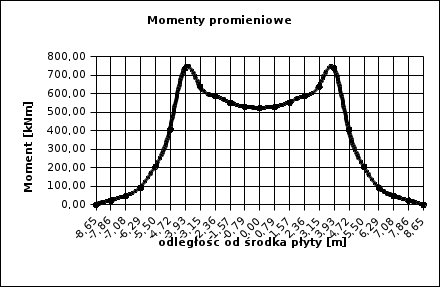

Obciążenie Symetryczne | |||||||||||||
V | r | N/A | a | Xr | Xt | Mr | Mt | ||||||
[ m ] | [ kPa ] | [ m ] | [ kNm/m ] | [kNm/m ] | |||||||||
-2,2 | -8,65 | 78,6 | 3,91 | 0 | 4,75 | 0,00 | 356,74 | ||||||
-2 | -7,86 | 78,6 | 3,91 | 0,4 | 5,5 | 30,04 | 413,07 | ||||||
-1,8 | -7,08 | 78,6 | 3,91 | 0,8 | 6,2 | 60,08 | 465,64 | ||||||
-1,6 | -6,29 | 78,6 | 3,91 | 1,6 | 7,2 | 120,16 | 540,74 | ||||||
-1,4 | -5,50 | 78,6 | 3,91 | 3,55 | 8,4 | 266,61 | 630,86 | ||||||
-1,2 | -4,72 | 78,6 | 3,91 | 7 | 9,53 | 525,72 | 715,73 | ||||||
-1 | -3,93 | 78,6 | 3,91 | 12,7 | 10,5 | 953,81 | 788,58 | ||||||
-0,8 | -3,15 | 78,6 | 3,91 | 11 | 9,96 | 826,13 | 748,02 | ||||||
-0,6 | -2,36 | 78,6 | 3,91 | 10,1 | 9,54 | 758,54 | 716,48 | ||||||
-0,4 | -1,57 | 78,6 | 3,91 | 9,5 | 9,24 | 713,48 | 693,95 | ||||||
-0,2 | -0,79 | 78,6 | 3,91 | 9,1 | 9,06 | 683,44 | 680,43 | ||||||
0 | 0,00 | 78,6 | 3,91 | 9 | 9 | 675,93 | 675,93 | ||||||
0,2 | 0,79 | 78,6 | 3,91 | 9,1 | 9,06 | 683,44 | 680,43 | ||||||
0,4 | 1,57 | 78,6 | 3,91 | 9,5 | 9,24 | 713,48 | 693,95 | ||||||
0,6 | 2,36 | 78,6 | 3,91 | 10,1 | 9,54 | 758,54 | 716,48 | ||||||
0,8 | 3,15 | 78,6 | 3,91 | 11 | 9,96 | 826,13 | 748,02 | ||||||
1 | 3,93 | 78,6 | 3,91 | 12,7 | 10,5 | 953,81 | 788,58 | ||||||
1,2 | 4,72 | 78,6 | 3,91 | 7 | 9,53 | 525,72 | 715,73 | ||||||
1,4 | 5,50 | 78,6 | 3,91 | 3,55 | 8,4 | 266,61 | 630,86 | ||||||
1,6 | 6,29 | 78,6 | 3,91 | 1,6 | 7,2 | 120,16 | 540,74 | ||||||
1,8 | 7,08 | 78,6 | 3,91 | 0,8 | 6,2 | 60,08 | 465,64 | ||||||
2 | 7,86 | 78,6 | 3,91 | 0,4 | 5,5 | 30,04 | 413,07 | ||||||
2,2 | 8,65 | 78,6 | 3,91 | 0 | 4,75 | 0,00 | 356,74 | ||||||

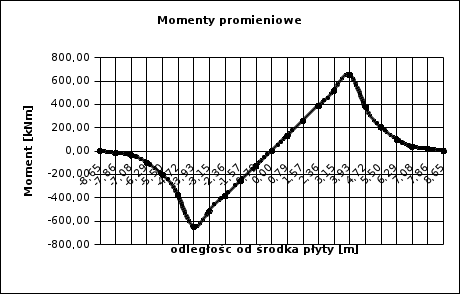

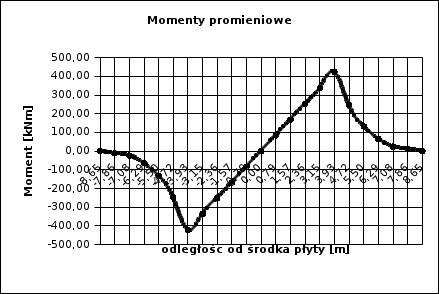

Obciążenie Antysymetryczne | |||||||||||||
R= | 8,65 | ||||||||||||
V | r | p | a | Yr | Yt | Mr | Mt | ||||||
[ m ] | [ kPa ] | [ m ] | [ kNm/m ] | [kNm/m ] | |||||||||
-2,2 | -8,65 | 51,6 | 3,91 | 0 | -0,013 | 0,00 | -47,96 | ||||||
-2 | -7,86 | 51,6 | 3,91 | -0,005 | -0,016 | -18,45 | -59,02 | ||||||
-1,8 | -7,08 | 51,6 | 3,91 | -0,01 | -0,021 | -36,89 | -77,47 | ||||||
-1,6 | -6,29 | 51,6 | 3,91 | -0,027 | -0,026 | -99,60 | -95,92 | ||||||
-1,4 | -5,50 | 51,6 | 3,91 | -0,055 | -0,033 | -202,90 | -121,74 | ||||||
-1,2 | -4,72 | 51,6 | 3,91 | -0,103 | -0,036 | -379,97 | -132,81 | ||||||
-1 | -3,93 | 51,6 | 3,91 | -0,176 | -0,034 | -649,27 | -125,43 | ||||||
-0,8 | -3,15 | 51,6 | 3,91 | -0,14 | -0,027 | -516,47 | -99,60 | ||||||
-0,6 | -2,36 | 51,6 | 3,91 | -0,105 | -0,02 | -387,35 | -73,78 | ||||||
-0,4 | -1,57 | 51,6 | 3,91 | -0,07 | -0,014 | -258,23 | -51,65 | ||||||
-0,2 | -0,79 | 51,6 | 3,91 | -0,035 | -0,006 | -129,12 | -22,13 | ||||||
0 | 0,00 | 51,6 | 3,91 | 0 | 0 | 0,00 | 0,00 | ||||||
0,2 | 0,79 | 51,6 | 3,91 | 0,035 | 0,006 | 129,12 | 22,13 | ||||||
0,4 | 1,57 | 51,6 | 3,91 | 0,07 | 0,014 | 258,23 | 51,65 | ||||||
0,6 | 2,36 | 51,6 | 3,91 | 0,105 | 0,02 | 387,35 | 73,78 | ||||||
0,8 | 3,15 | 51,6 | 3,91 | 0,14 | 0,027 | 516,47 | 99,60 | ||||||
1 | 3,93 | 51,6 | 3,91 | 0,176 | 0,034 | 649,27 | 125,43 | ||||||
1,2 | 4,72 | 51,6 | 3,91 | 0,103 | 0,036 | 379,97 | 132,81 | ||||||
1,4 | 5,50 | 51,6 | 3,91 | 0,055 | 0,033 | 202,90 | 121,74 | ||||||
1,6 | 6,29 | 51,6 | 3,91 | 0,027 | 0,026 | 99,60 | 95,92 | ||||||
1,8 | 7,08 | 51,6 | 3,91 | 0,01 | 0,021 | 36,89 | 77,47 | ||||||
2 | 7,86 | 51,6 | 3,91 | 0,005 | 0,016 | 18,45 | 59,02 | ||||||
2,2 | 8,65 | 51,6 | 3,91 | 0 | 0,013 | 0,00 | 47,96 | ||||||

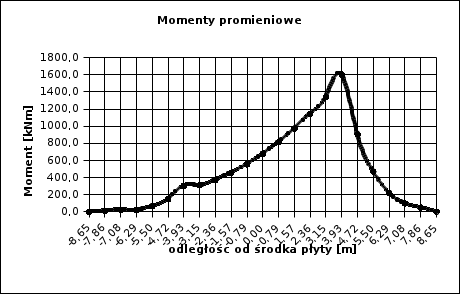

Superpozycja schematów obciążen | |||||||||||||
V | r | Mr | Mt | Mr | Mt | Mr | Mt | ||||||
[ m ] | [ kNm ] | [kNm ] | [ kNm ] | [kNm ] | [ kNm ] | [kNm ] | |||||||
Symetria | Antysymetria | Suma | |||||||||||
-2,2 | -8,65 | 0,0 | 356,7 | 0,0 | -48,0 | 0,0 | 308,8 | ||||||
-2 | -7,86 | 30,0 | 413,1 | -18,4 | -59,0 | 11,6 | 354,0 | ||||||
-1,8 | -7,08 | 60,1 | 465,6 | -36,9 | -77,5 | 23,2 | 388,2 | ||||||
-1,6 | -6,29 | 120,2 | 540,7 | -99,6 | -95,9 | 20,6 | 444,8 | ||||||
-1,4 | -5,50 | 266,6 | 630,9 | -202,9 | -121,7 | 63,7 | 509,1 | ||||||
-1,2 | -4,72 | 525,7 | 715,7 | -380,0 | -132,8 | 145,7 | 582,9 | ||||||
-1 | -3,93 | 953,8 | 788,6 | -649,3 | -125,4 | 304,5 | 663,2 | ||||||
-0,8 | -3,15 | 826,1 | 748,0 | -516,5 | -99,6 | 309,7 | 648,4 | ||||||
-0,6 | -2,36 | 758,5 | 716,5 | -387,4 | -73,8 | 371,2 | 642,7 | ||||||
-0,4 | -1,57 | 713,5 | 693,9 | -258,2 | -51,6 | 455,2 | 642,3 | ||||||
-0,2 | -0,79 | 683,4 | 680,4 | -129,1 | -22,1 | 554,3 | 658,3 | ||||||
0 | 0,00 | 675,9 | 675,9 | 0,0 | 0,0 | 675,9 | 675,9 | ||||||
0,2 | 0,79 | 683,4 | 680,4 | 129,1 | 22,1 | 812,6 | 702,6 | ||||||
0,4 | 1,57 | 713,5 | 693,9 | 258,2 | 51,6 | 971,7 | 745,6 | ||||||
0,6 | 2,36 | 758,5 | 716,5 | 387,4 | 73,8 | 1145,9 | 790,3 | ||||||
0,8 | 3,15 | 826,1 | 748,0 | 516,5 | 99,6 | 1342,6 | 847,6 | ||||||
1 | 3,93 | 953,8 | 788,6 | 649,3 | 125,4 | 1603,1 | 914,0 | ||||||
1,2 | 4,72 | 525,7 | 715,7 | 380,0 | 132,8 | 905,7 | 848,5 | ||||||
1,4 | 5,50 | 266,6 | 630,9 | 202,9 | 121,7 | 469,5 | 752,6 | ||||||
1,6 | 6,29 | 120,2 | 540,7 | 99,6 | 95,9 | 219,8 | 636,7 | ||||||
1,8 | 7,08 | 60,1 | 465,6 | 36,9 | 77,5 | 97,0 | 543,1 | ||||||
2 | 7,86 | 30,0 | 413,1 | 18,4 | 59,0 | 48,5 | 472,1 | ||||||
2,2 | 8,65 | 0,0 | 356,7 | 0,0 | 48,0 | 0,0 | 404,7 | ||||||
Przypadek obciążeń remontowych | |||||||||||||
Obciążenie Symetryczne | |||||||||||||
V | r | N/A | a | Xr | Xt | Mr | Mt | ||||||
[ m ] | [ kPa ] | [ m ] | [ kNm/m ] | [kNm/m ] | |||||||||
-2,2 | -8,65 | 60,79 | 3,91 | 0 | 4,75 | 0,00 | 275,90 | ||||||
-2 | -7,86 | 60,79 | 3,91 | 0,4 | 5,5 | 23,23 | 319,47 | ||||||
-1,8 | -7,08 | 60,79 | 3,91 | 0,8 | 6,2 | 46,47 | 360,13 | ||||||
-1,6 | -6,29 | 60,79 | 3,91 | 1,6 | 7,2 | 92,94 | 418,21 | ||||||
-1,4 | -5,50 | 60,79 | 3,91 | 3,55 | 8,4 | 206,20 | 487,92 | ||||||
-1,2 | -4,72 | 60,79 | 3,91 | 7 | 9,53 | 406,60 | 553,55 | ||||||
-1 | -3,93 | 60,79 | 3,91 | 12,7 | 10,5 | 737,68 | 609,89 | ||||||
-0,8 | -3,15 | 60,79 | 3,91 | 11 | 9,96 | 638,94 | 578,53 | ||||||
-0,6 | -2,36 | 60,79 | 3,91 | 10,1 | 9,54 | 586,66 | 554,13 | ||||||
-0,4 | -1,57 | 60,79 | 3,91 | 9,5 | 9,24 | 551,81 | 536,71 | ||||||
-0,2 | -0,79 | 60,79 | 3,91 | 9,1 | 9,06 | 528,58 | 526,25 | ||||||
0 | 0,00 | 60,79 | 3,91 | 9 | 9 | 522,77 | 522,77 | ||||||
0,2 | 0,79 | 60,79 | 3,91 | 9,1 | 9,06 | 528,58 | 526,25 | ||||||
0,4 | 1,57 | 60,79 | 3,91 | 9,5 | 9,24 | 551,81 | 536,71 | ||||||
0,6 | 2,36 | 60,79 | 3,91 | 10,1 | 9,54 | 586,66 | 554,13 | ||||||
0,8 | 3,15 | 60,79 | 3,91 | 11 | 9,96 | 638,94 | 578,53 | ||||||
1 | 3,93 | 60,79 | 3,91 | 12,7 | 10,5 | 737,68 | 609,89 | ||||||
1,2 | 4,72 | 60,79 | 3,91 | 7 | 9,53 | 406,60 | 553,55 | ||||||
1,4 | 5,50 | 60,79 | 3,91 | 3,55 | 8,4 | 206,20 | 487,92 | ||||||
1,6 | 6,29 | 60,79 | 3,91 | 1,6 | 7,2 | 92,94 | 418,21 | ||||||
1,8 | 7,08 | 60,79 | 3,91 | 0,8 | 6,2 | 46,47 | 360,13 | ||||||
2 | 7,86 | 60,79 | 3,91 | 0,4 | 5,5 | 23,23 | 319,47 | ||||||
2,2 | 8,65 | 60,79 | 3,91 | 0 | 4,75 | 0,00 | 275,90 | ||||||
Obciążenie Antysymetryczne | |||||||||||||
R= | 8,65 | ||||||||||||
V | r | M / Wx | a | Yr | Yt | Mr | Mt | ||||||
[ m ] | [ kPa ] | [ m ] | [ kNm/m ] | [kNm/m ] | |||||||||
-2,2 | -8,65 | 33,65 | 3,91 | 0 | -0,013 | 0,00 | -31,27 | ||||||
-2 | -7,86 | 33,65 | 3,91 | -0,005 | -0,016 | -12,03 | -38,49 | ||||||
-1,8 | -7,08 | 33,65 | 3,91 | -0,01 | -0,021 | -24,06 | -50,52 | ||||||
-1,6 | -6,29 | 33,65 | 3,91 | -0,027 | -0,026 | -64,96 | -62,55 | ||||||
-1,4 | -5,50 | 33,65 | 3,91 | -0,055 | -0,033 | -132,32 | -79,39 | ||||||
-1,2 | -4,72 | 33,65 | 3,91 | -0,103 | -0,036 | -247,79 | -86,61 | ||||||
-1 | -3,93 | 33,65 | 3,91 | -0,176 | -0,034 | -423,41 | -81,80 | ||||||
-0,8 | -3,15 | 33,65 | 3,91 | -0,14 | -0,027 | -336,81 | -64,96 | ||||||
-0,6 | -2,36 | 33,65 | 3,91 | -0,105 | -0,02 | -252,60 | -48,12 | ||||||
-0,4 | -1,57 | 33,65 | 3,91 | -0,07 | -0,014 | -168,40 | -33,68 | ||||||
-0,2 | -0,79 | 33,65 | 3,91 | -0,035 | -0,006 | -84,20 | -14,43 | ||||||
0 | 0,00 | 33,65 | 3,91 | 0 | 0 | 0,00 | 0,00 | ||||||
0,2 | 0,79 | 33,65 | 3,91 | 0,035 | 0,006 | 84,20 | 14,43 | ||||||
0,4 | 1,57 | 33,65 | 3,91 | 0,07 | 0,014 | 168,40 | 33,68 | ||||||
0,6 | 2,36 | 33,65 | 3,91 | 0,105 | 0,02 | 252,60 | 48,12 | ||||||
0,8 | 3,15 | 33,65 | 3,91 | 0,14 | 0,027 | 336,81 | 64,96 | ||||||
1 | 3,93 | 33,65 | 3,91 | 0,176 | 0,034 | 423,41 | 81,80 | ||||||
1,2 | 4,72 | 33,65 | 3,91 | 0,103 | 0,036 | 247,79 | 86,61 | ||||||
1,4 | 5,50 | 33,65 | 3,91 | 0,055 | 0,033 | 132,32 | 79,39 | ||||||
1,6 | 6,29 | 33,65 | 3,91 | 0,027 | 0,026 | 64,96 | 62,55 | ||||||
1,8 | 7,08 | 33,65 | 3,91 | 0,01 | 0,021 | 24,06 | 50,52 | ||||||
2 | 7,86 | 33,65 | 3,91 | 0,005 | 0,016 | 12,03 | 38,49 | ||||||
2,2 | 8,65 | 33,65 | 3,91 | 0 | 0,013 | 0,00 | 31,27 | ||||||

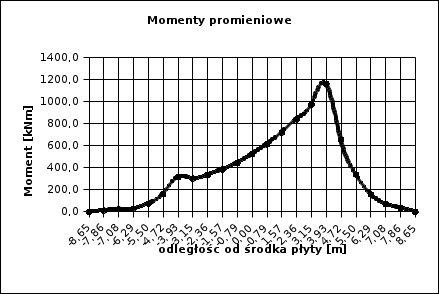

Superpozycja schematów obciążen | |||||||||||||
V | r | Mr | Mt | Mr | Mt | Mr | Mt | ||||||
[ m ] | [ kNm ] | [kNm ] | [ kNm ] | [kNm ] | [ kNm ] | [kNm ] | |||||||
Symetria | Antysymetria | Suma | |||||||||||
-2,2 | -8,65 | 0,0 | 275,9 | 0,0 | -31,3 | 0,0 | 244,6 | ||||||
-2 | -7,86 | 23,2 | 319,5 | -12,0 | -38,5 | 11,2 | 281,0 | ||||||
-1,8 | -7,08 | 46,5 | 360,1 | -24,1 | -50,5 | 22,4 | 309,6 | ||||||
-1,6 | -6,29 | 92,9 | 418,2 | -65,0 | -62,5 | 28,0 | 355,7 | ||||||
-1,4 | -5,50 | 206,2 | 487,9 | -132,3 | -79,4 | 73,9 | 408,5 | ||||||
-1,2 | -4,72 | 406,6 | 553,6 | -247,8 | -86,6 | 158,8 | 466,9 | ||||||
-1 | -3,93 | 737,7 | 609,9 | -423,4 | -81,8 | 314,3 | 528,1 | ||||||
-0,8 | -3,15 | 638,9 | 578,5 | -336,8 | -65,0 | 302,1 | 513,6 | ||||||
-0,6 | -2,36 | 586,7 | 554,1 | -252,6 | -48,1 | 334,1 | 506,0 | ||||||
-0,4 | -1,57 | 551,8 | 536,7 | -168,4 | -33,7 | 383,4 | 503,0 | ||||||
-0,2 | -0,79 | 528,6 | 526,3 | -84,2 | -14,4 | 444,4 | 511,8 | ||||||
0 | 0,00 | 522,8 | 522,8 | 0,0 | 0,0 | 522,8 | 522,8 | ||||||
0,2 | 0,79 | 528,6 | 526,3 | 84,2 | 14,4 | 612,8 | 540,7 | ||||||
0,4 | 1,57 | 551,8 | 536,7 | 168,4 | 33,7 | 720,2 | 570,4 | ||||||
0,6 | 2,36 | 586,7 | 554,1 | 252,6 | 48,1 | 839,3 | 602,2 | ||||||
0,8 | 3,15 | 638,9 | 578,5 | 336,8 | 65,0 | 975,7 | 643,5 | ||||||
1 | 3,93 | 737,7 | 609,9 | 423,4 | 81,8 | 1161,1 | 691,7 | ||||||
1,2 | 4,72 | 406,6 | 553,6 | 247,8 | 86,6 | 654,4 | 640,2 | ||||||
1,4 | 5,50 | 206,2 | 487,9 | 132,3 | 79,4 | 338,5 | 567,3 | ||||||
1,6 | 6,29 | 92,9 | 418,2 | 65,0 | 62,5 | 157,9 | 480,8 | ||||||
1,8 | 7,08 | 46,5 | 360,1 | 24,1 | 50,5 | 70,5 | 410,6 | ||||||
2 | 7,86 | 23,2 | 319,5 | 12,0 | 38,5 | 35,3 | 358,0 | ||||||
2,2 | 8,65 | 0,0 | 275,9 | 0,0 | 31,3 | 0,0 | 307,2 | ||||||
fi | 20 | mm |
pole | 3,14 | cm2 |
rozstaw | 20 | cm |
przekroj | 15,7 |
