Tabela luzów

Część	Pomiar	Wymiary i tolerancja	Luzy dla nowych części		Max dop. luzy
Łożysko stopy korbowodu	Φ pionowo
		Φ poziomo		poziomo 0.208..0.289
Sworzeń tłokowy	Φ		0.115..0.170	0.20
Łożysko łba korbowodu	Φ		0.025..0.062	0.09
Łożysko łba korbowodu	szerokość		osiowo 0.5..0.9	1.2
Tłok żeliwny	Otwór piasty sworznia
Tłok żeliwny	Φ 10 mm poniżej górnej krawędzi		1.500..1.596
	Φ 150 mm pon. górnej krawędzi		0.183..0.279	max. 251.0
Tłok żeliwny	wys. 1-3 rowka		osiowo: 0.100..0.145	0.25
	wys. rowka pierścienia zgarniającego		0.033..0.068	0.2
Pierśc. uszczeln. do tłoka żeliwnego	wysokość
Pierścień zgarniający	wysokość

Tabela luzów cd.

Część	Pomiar	Wymiary i tolerancja		Luzy dla nowych części		Max dop. luzy
Pierścień uszczeln. dla tłoka żeliwnego (1 i 2)	luz w zamku		-		1.8 - 2.1	3.0
Pierścień uszczeln. trzeci dla tłoka żeliwnego	luz w zamku		-		1.3-1.5	2.5
Pierścień zgarniający	luz w zamku		-		0.6-0.8	2.0
Tłok żeliwny	odl. między piastami sworznia
Tuleja cylindrowa	Φ wewn.

Dokręcanie połączeń śrubowych

Element odkręcany

Gwint

Rozmiar Klucza

Nr. narz.

Wartości naciągów

II Moment dokręcania (kGm)

III Kąt (deg)

IV Ciśnienie hydrauliczne (bar)

Śruby głowicowe dwustronne

M48

pręt Φ 10

22

-

od 1 do 2 etapu 75^o-85^o

1 etap 180 2 etap 675 luzowanie 685

Śruby korbowod. dwustronne

M36

sworzeń 6 mm

-

-

od 1 do 2 etapu 45^o

1 etap 185 2 etap 550 luzowanie 560

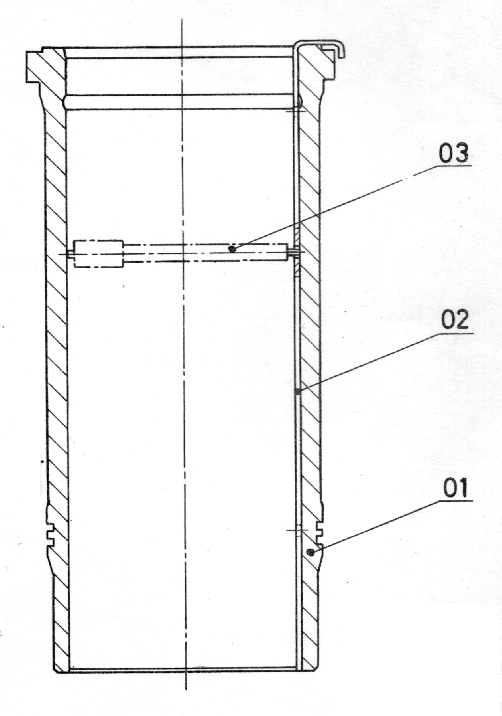

Legenda do schematu tulei cylindrowej (załącznik nr 1)

• tuleja cylindrowa

• szyna pomiarowa

•
  średnicówka

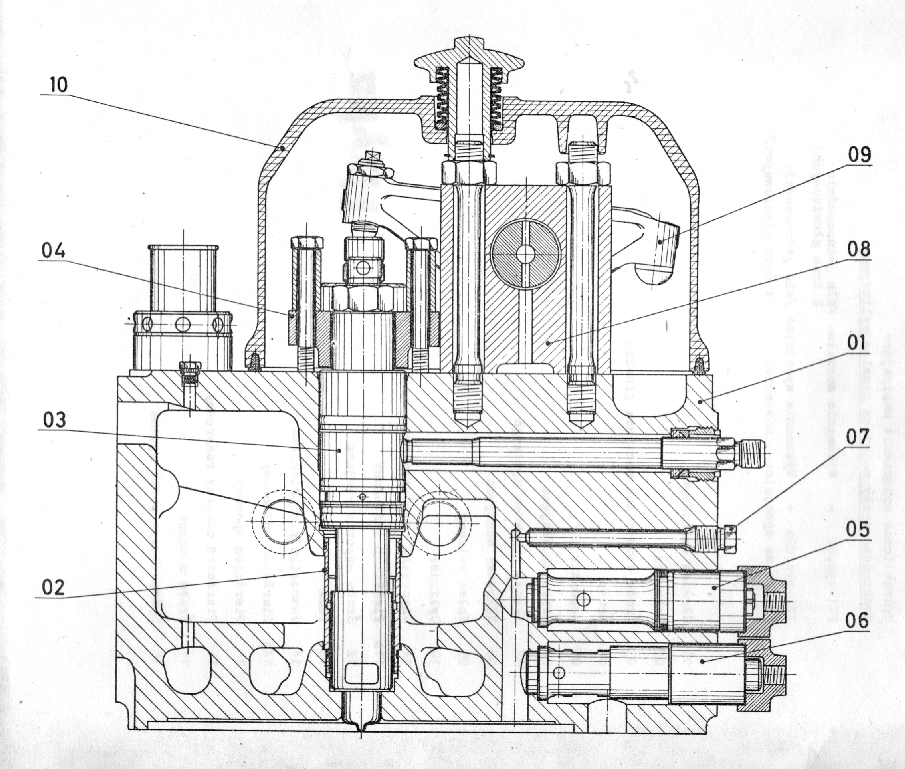

Legenda do rysunku przedstawiającego głowicę cylindrową (załącznik nr 2)

• głowica cylindrowa

• tulejka wtryskiwacza

• wtryskiwacz

• kołnierz dociskowy

• zawór rozruchowy

• zawór bezpieczeństwa

• śruba zamykająca

• wspornik dźwigni zaworowych

• dźwignia zaworowa

• pokrywa głowicy

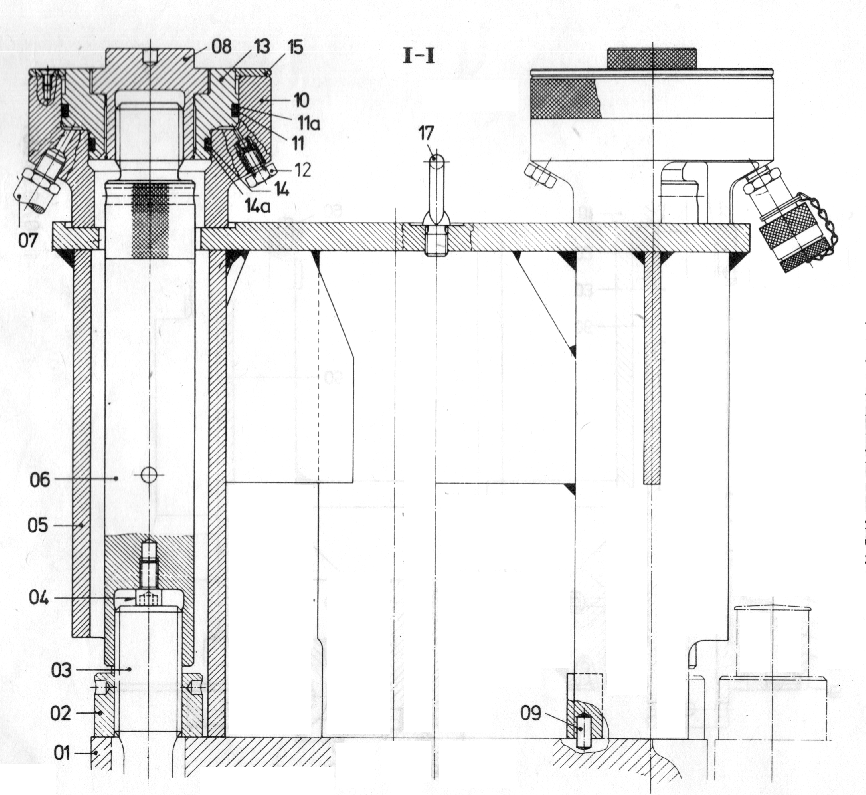

Legenda do rysunku przedstawiającego hydrauliczne urządzenie do napinania śrub mocujących głowicę cylindrową (załącznik nr 3)

01 głowica cylindrowa

• nakrętka

• śruba dwustronna mocująca głowicę

• śruba

• wspornik

• śruba napinająca

• złącze przewodu wężowego

• nakrętka mocująca

• kołek mocujący

• kołek walcowy

• uszczelka pierścieniowa

11a pierścień teflonowy

• śruba odpowietrzająca

• tłok

• uszczelka pierścieniowa

14a pierścień teflonowy

• pierścień oporowy

• pierścień osadczy rozprężny

• śruba z uchem

• hydrauliczna pompa ręczna

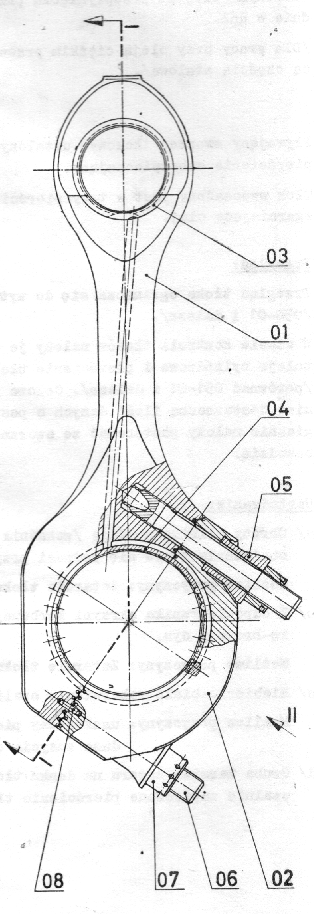

Legenda do rysunku przedstawiającego korbowód (załącznik nr 4)

• korbowód

• pokrywa korbowodu

• górne łożysko korbowodu

• dolne łożysko korbowodu - dwudzielne

• tulejka dystansowa

• śruba dwustronna

• nakrętka okrągła

08 kołek pasowany

---
