dr inż. Marcin Markowski, Legnica 2007

O

CHRONA DANYCH W SYSTEMACH KOMPUTEROWYCH

dr inż. Marcin Markowski, Legnica 2007

P

ODSTAWOWE POJĘCIA

Atak na bezpieczeństwo to jakiekolwiek działanie, które narusza bezpieczeństwo

informacji należących do firm lub instytucji.

Mechanizm zabezpieczający przeznaczony jest do wykrywania, zapobiegania i

likwidowania skutków ataku.

Usługa ochrony to działanie zwiększające bezpieczeństwo systemów informatycznych

z użyciem mechanizmów zabezpieczających.

dr inż. Marcin Markowski, Legnica 2007

U

SŁUGI OCHRONY

• Poufność (ang. confidentiality). Usługa przekształca dane w taki sposób, że są one

niemożliwe do odczytania przez inną osobę poza właściwym odbiorcą.

• Uwierzytelnianie (ang. authentication). Usługa zapewnia możliwość sprawdzenia,

czy komunikujące się strony są rzeczywiście tymi, za których się podają.

• Integralność (ang. integrity). Usługa zapewnia, że dane zawarte w systemie lub

przesyłane przez sieć nie będą zmienione lub przekłamane.

• Niezaprzeczalność (ang. nonrepudiation). Dostarcza dowody, że dane przesyłane

zostały faktycznie nadane przez odbiorcę bądź też odebrane przez nadawcę.

dr inż. Marcin Markowski, Legnica 2007

U

SŁUGI OCHRONY

• Dystrybucja kluczy (ang. key management). Usługa ta zapewnia poprawną

dystrybucję kluczy oraz gwarantuje, że posiadane klucze są ważne.

• Kontrola dostępu (ang. access control). Zapewnieniu, że dostęp do informacji jest

kontrolowany - tylko uprawnieni użytkownicy mogą z nich korzystać.

• Dyspozycyjność (ang. availability). Usługa ta zapewnia uprawnionym osobom

możliwość ciągłego korzystania z zasobów systemu w dowolnym czasie.

dr inż. Marcin Markowski, Legnica 2007

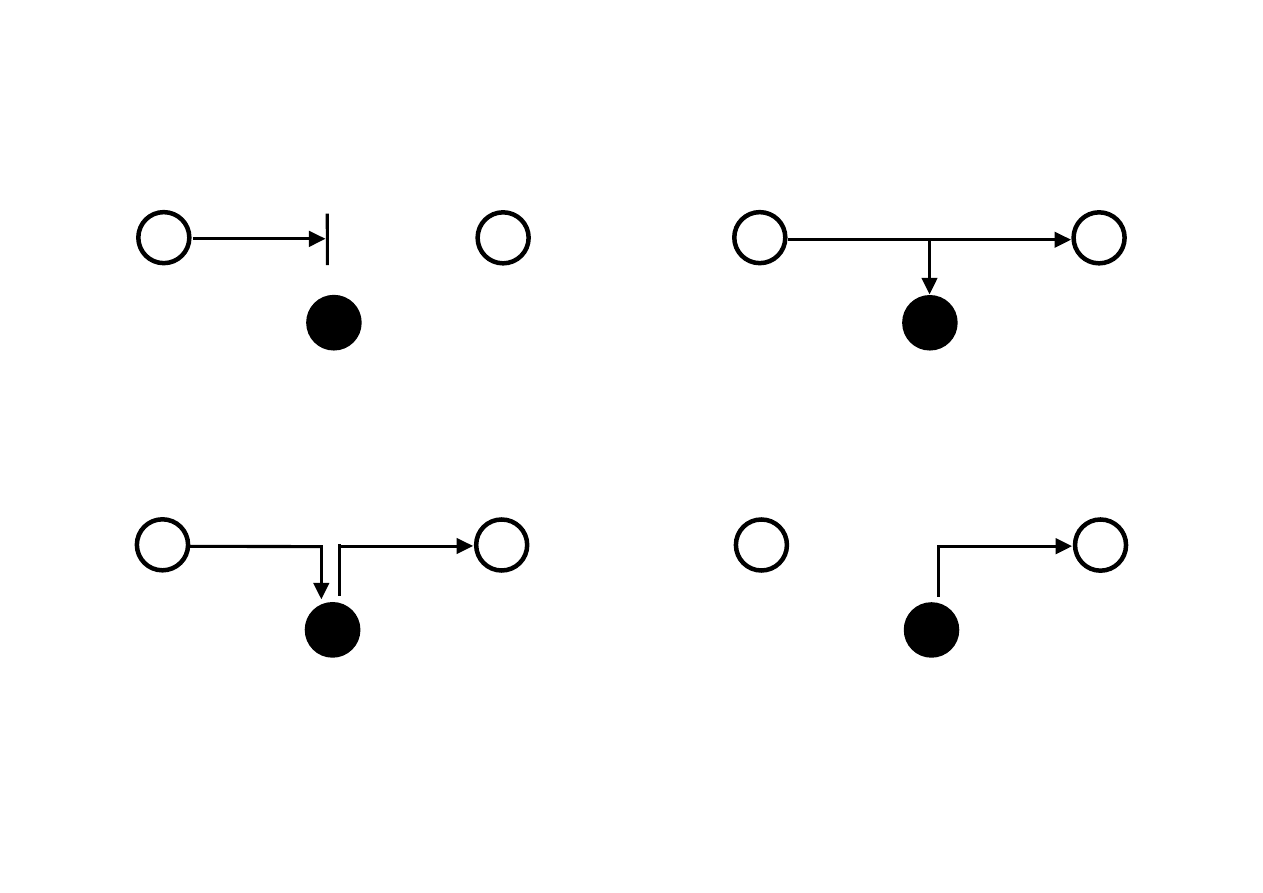

A

TAKI NA BEZPIECZEŃSTWO

Przerwanie (interruption)

Przechwycenie (interception)

Modyfikacja (modification)

Podrobienie (fabrication)

dr inż. Marcin Markowski, Legnica 2007

A

TAKI NA BEZPIECZEŃSTWO

• Pasywne

Przechwycenie (poufność)

→ Odkrycie treści komunikatu

→

Analiza przesyłu

• Aktywne

Przerwanie (dyspozycyjność)

Modyfikacja (nienaruszalność)

Podrobienie (nienaruszalność)

dr inż. Marcin Markowski, Legnica 2007

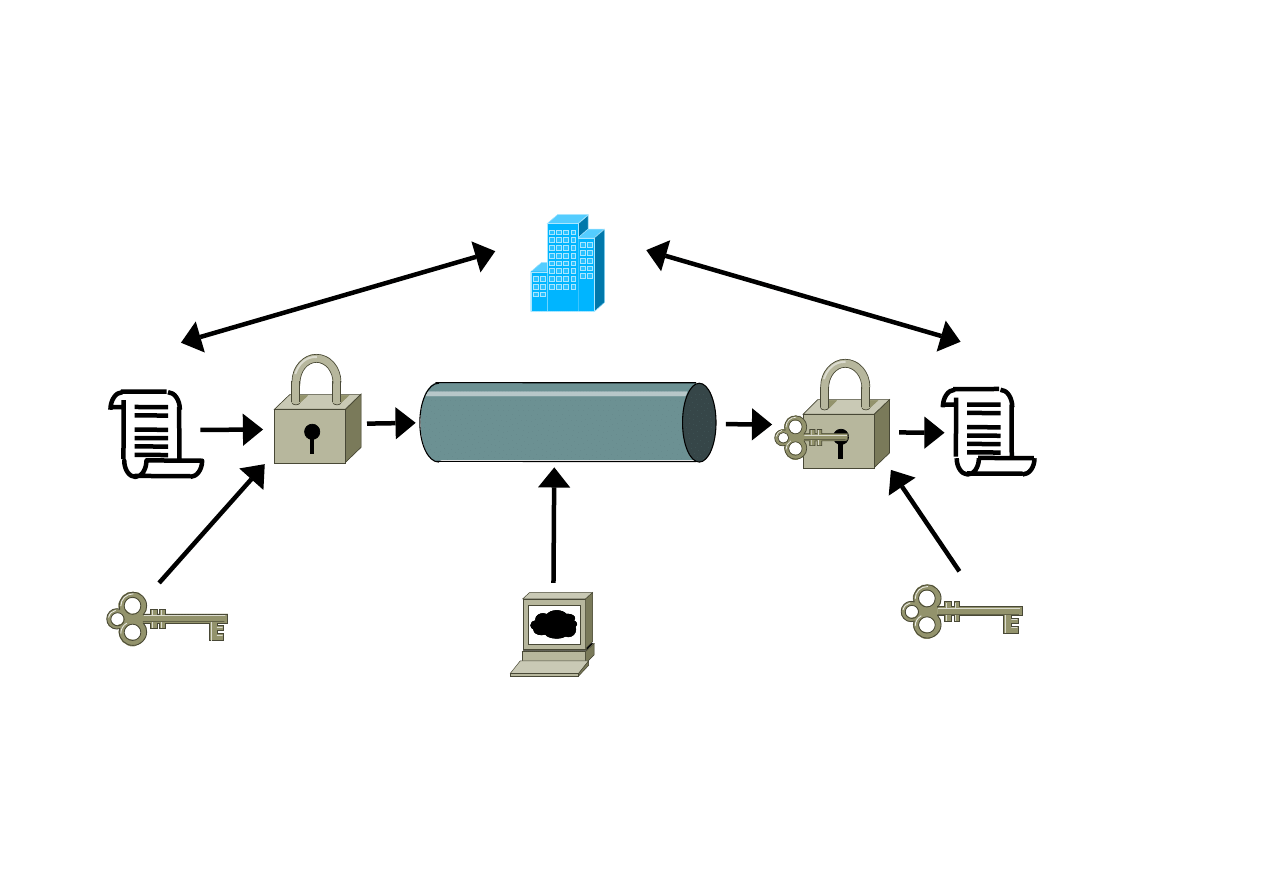

M

ODEL OCHRONY DANYCH W SIECI KOMPUTEROWEJ

Kanał informacyjny

Przetworzenie
o charakterze
ochronnym

Przetworzenie
o charakterze
ochronnym

intruz

Zaufana strona trzecia

dr inż. Marcin Markowski, Legnica 2007

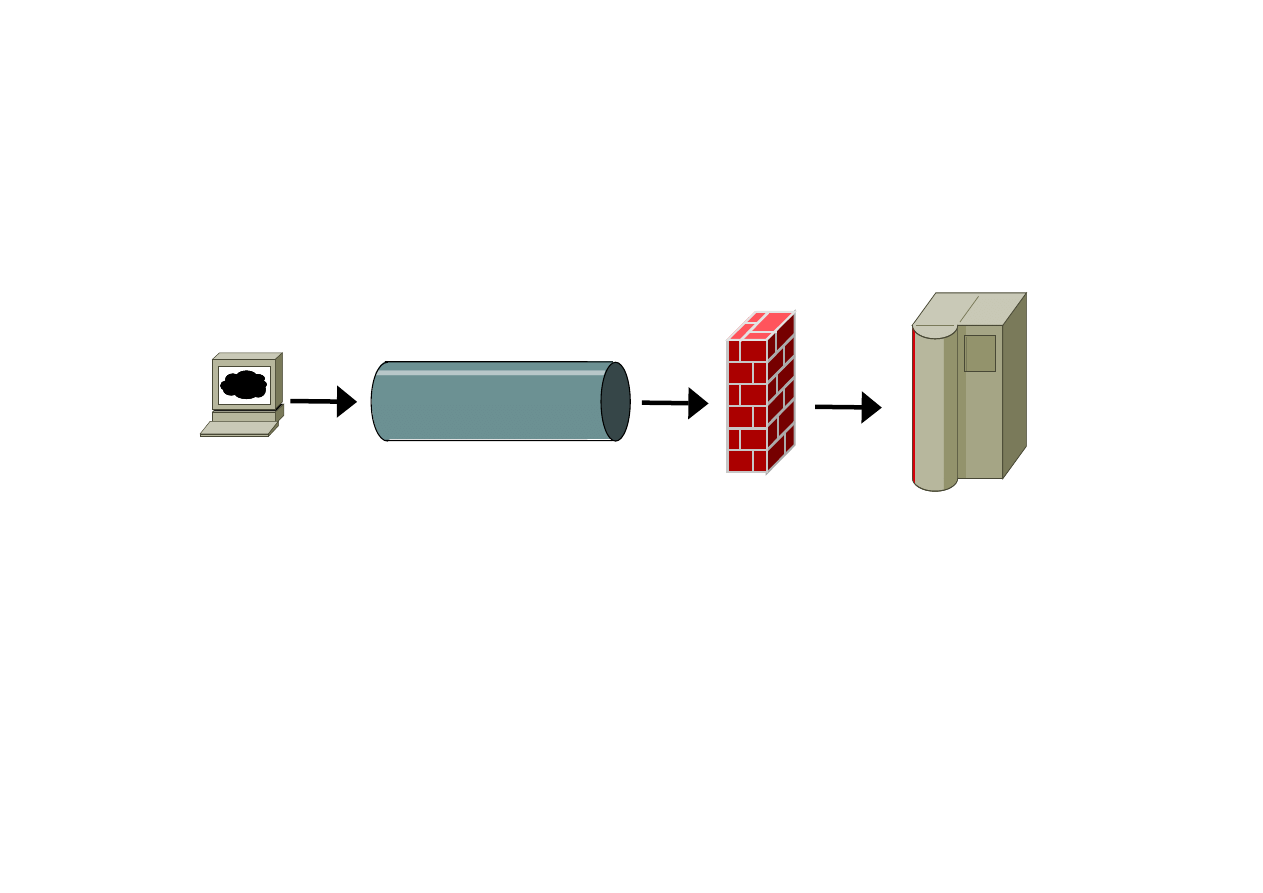

M

ODEL OBRONY DOSTĘPU DO SIECI KOMPUTEROWEJ

Kanał dostępu

Intruz

Człowiek (np. haker)
Program (np. wirus)

Funkcja

Bramkująca

System Informatyczny

Zasoby obliczeniowe, dane,

procesy, oprogramowanie

dr inż. Marcin Markowski, Legnica 2007

S

ZYFROWANIE

D

ANYCH

Kryptologia to nauka o pismach szyfrowanych, sposobach ich tworzenia i

rozwiązywania. W jej skład wchodzą:

Kryptografia zajmuje się zapisywaniem tekstu w sposób utajniony. Szyfrowanie

to zamiana tekstu jawnego na kryptogram. Deszyfrowaniem nazywamy operację

odwrotną.

Kryptoanaliza zajmuje się zagadnieniami związanymi z łamaniem szyfru, czyli

próbą znalezienia klucza szyfru lub odczytaniu tekstu jawnego na podstawie

kryptogramu, bez znajomości klucza.

Systemy kryptograficzne opisują sposób realizacji usług w sieci

teleinformatycznej przy użyciu technik kryptograficznych.

dr inż. Marcin Markowski, Legnica 2007

R

ODZAJE SYSTEMÓW KRYPTOGRAFICZNYCH

Systemy kryptograficzne rozróżniamy używając trzech niezależnych kryteriów:

• Rodzaj operacji stosowanej do przekształcenia tekstu jawnego w tekst

zaszyfrowany:

Metoda podstawienia zakłada, że każdy element tekstu jawnego (bit, znak,

litera) jest odwzorowywany na inny element.

Metoda transpozycji zakłada przestawienie kolejności elementów tekstu

jawnego.

Podstawowy wymogi to brak straty informacji i odwracalność każdej operacji.

Większość systemów, zwanych systemami produktowymi (ang. product systems)

przewiduje wiele etapów podstawiania i transponowania.

dr inż. Marcin Markowski, Legnica 2007

R

ODZAJE SYSTEMÓW KRYPTOGRAFICZNYCH

• Liczba używanych kluczy. Rozróżniamy szyfrowanie z jednym kluczem

(konwencjonalne, symetryczne, z tajnym kluczem) i szyfrowanie z dwoma

kluczami (asymetryczne, z kluczem jawnym).

• Sposób przetwarzania tekstu jawnego:

Szyfr blokowy przetwarza po kolei każdy blok tekstu wejściowego, produkując

jeden blok wyjściowy na każdy blok wejściowy.

Szyfr strumieniowy przetwarza elementy wejściowe w sposób ciągły, produkując

jednocześnie materiał wyjściowy.

dr inż. Marcin Markowski, Legnica 2007

S

POSOBY KRYPTOANALIZY

Metoda łamania

szyfru

Znane kryptoanalitykowi

Tylko tekst
zaszyfrowany

Algorytm szyfrujący
Tekst zaszyfrowany do zdekodowania

Znany tekst jawny

Algorytm szyfrujący
Tekst zaszyfrowany do zdekodowania
Jedna lub więcej par tekst jawny-tekst
zaszyfrowany utworzonych przy użyciu
tajnego klucza

Wybrany tekst jawny Algorytm szyfrujący

Tekst zaszyfrowany do zdekodowania
Wybrany komunikat w postaci jawnej
wraz z odpowiadającym mu tekstem
zaszyfrowanym wygenerowanym przy
użyciu tajnego klucza

dr inż. Marcin Markowski, Legnica 2007

B

EZPIECZEŃSTWO SYSTEMÓW KRYPTOGRAFICZNYCH

Schemat szyfrujący jest bezwarunkowo bezpieczny, jeżeli generowany tekst

zaszyfrowany nie zawiera wystarczająco dużo informacji, by jednoznacznie określić

odpowiadający mu tekst jawny, niezależnie od ilości dostępnego tekstu

zaszyfrowanego.

Schemat szyfrujący jest obliczeniowo bezpieczny, jeżeli koszt złamania szyfru

przewyższa wartość informacji zaszyfrowanej oraz/lub czas potrzebny do złamania

szyfru przekracza użyteczny „czas życia” informacji.

dr inż. Marcin Markowski, Legnica 2007

L

ITERATURA

• W. Stallings, Ochrona danych w sieci i intersieci, WNT, Warszawa, 1997
• M. Strebe, Podstawy bezpieczeństwa sieci, Mikom, Warszawa, 2005
• J. Stokłosa, Ochrona danych i zabezpieczenia w systemach teleinformatycznych,

Wydawnictwo Politechniki Poznańskiej, Poznań, 2003

• R. Wobst, Kryptologia budowa i łamanie zabezpieczeń, RM, Warszawa, 2002
• D. Robling Denning, Kryptografia i ochrona danych, WNT, Warszawa, 1992
• M. Kaeo, Tworzenie bezpiecznych sieci, Mikom, Warszawa, 2000
• K. Lam, D. LeBlanc, B. Smith, Ocena bezpieczeństwa sieciowego, Microsoft

Press, 2004

dr inż. Marcin Markowski, Legnica 2007

S

ZYFROWANIE KONWENCJONALNE

Szyfrowanie konwencjonalne, nazywane również symetrycznym lub szyfrowaniem z

jednym kluczem to podstawowa metoda szyfrowania używana w informatyce.

dr inż. Marcin Markowski, Legnica 2007

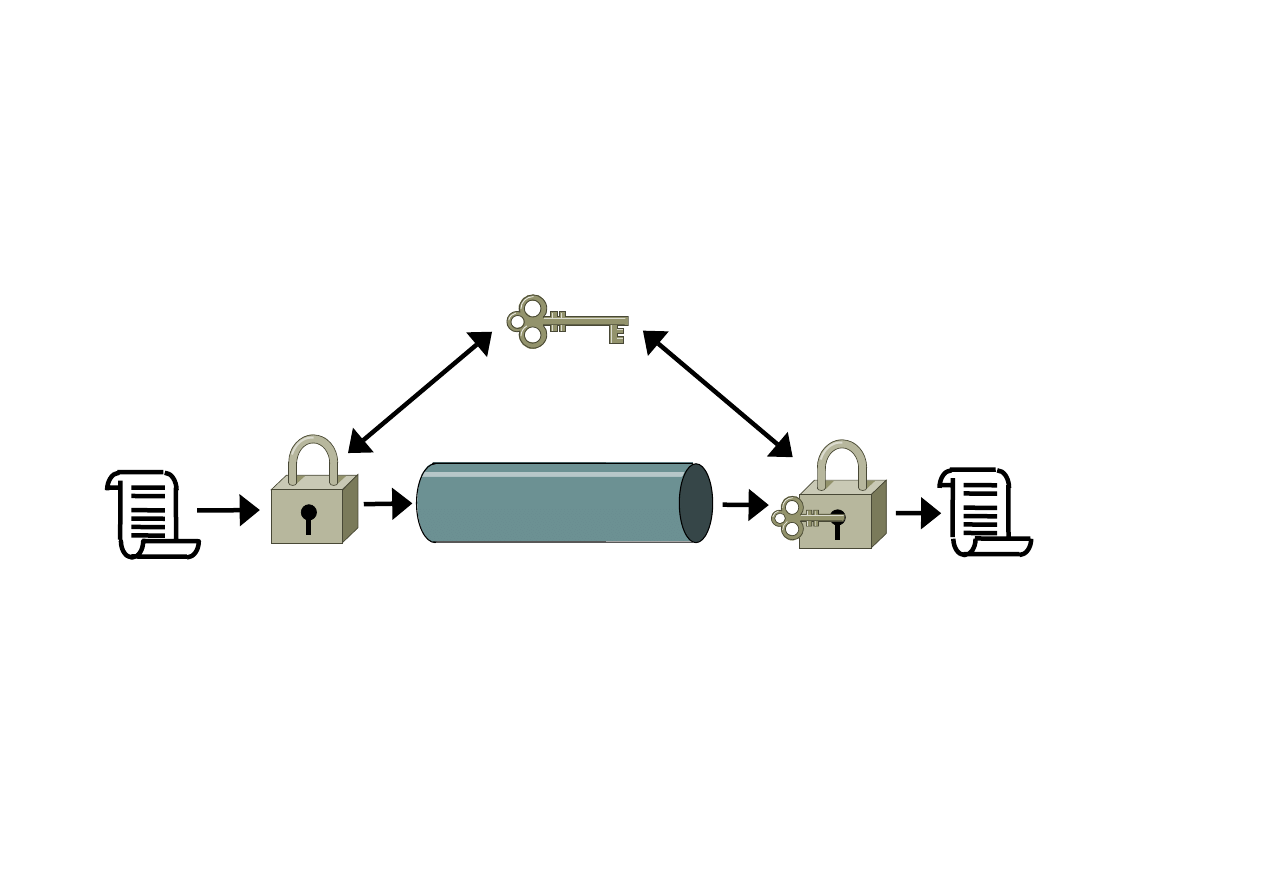

U

PROSZCZONY MODEL SZYFROWANIA KONWENCJONALNEGO

Kanał informacyjny

Algorytm

szyfrujący

Algorytm

deszyfrujący

Wspólny klucz

Tekst zaszyfrowany

Tekst

jawny

Tekst

jawny

dr inż. Marcin Markowski, Legnica 2007

M

ODEL SZYFROWANIA KONWENCJONALNEGO

Źródło

komunikatu

Szyfrator

Źródło

klucza

Bezpieczny kanał

Deszyfrator

Miejsce

przeznaczenia

Kryptoanalityk

X`

K`

X

Y

X

K

Szyfrator tworzy tekst zaszyfrowany Y=E

K

(X). Odbiorca posiadający klucz może

odwrócić przekształcenie X=D

K

(Y). Przeciwnik śledzący Y, ale pozbawiony dostępu

do X i K, próbuje odgadnąć hipotetyczny tekst jawny X` i hipotetyczny klucz K`.

Zakładamy, że zna on algorytm szyfrujący E i deszyfrujący D.

dr inż. Marcin Markowski, Legnica 2007

K

LASYCZNE TECHNIKI SZYFROWANIA

S

TEGANOGRAFIA

Metody steganograficzne służą do ukrycia faktu istnienia komunikatu, np.

zaznaczanie liter, atrament sympatyczny.

T

ECHNIKI PODSTAWIANIA

Polegają na zastępowaniu elementów (liter, bitów) tekstu jawnego innymi

elementami (literami, bitami).

T

ECHNIKI TRANSPOZYCYJNE

Polegają na permutacji (przestawieniu) liter (bitów) w tekście jawnym.

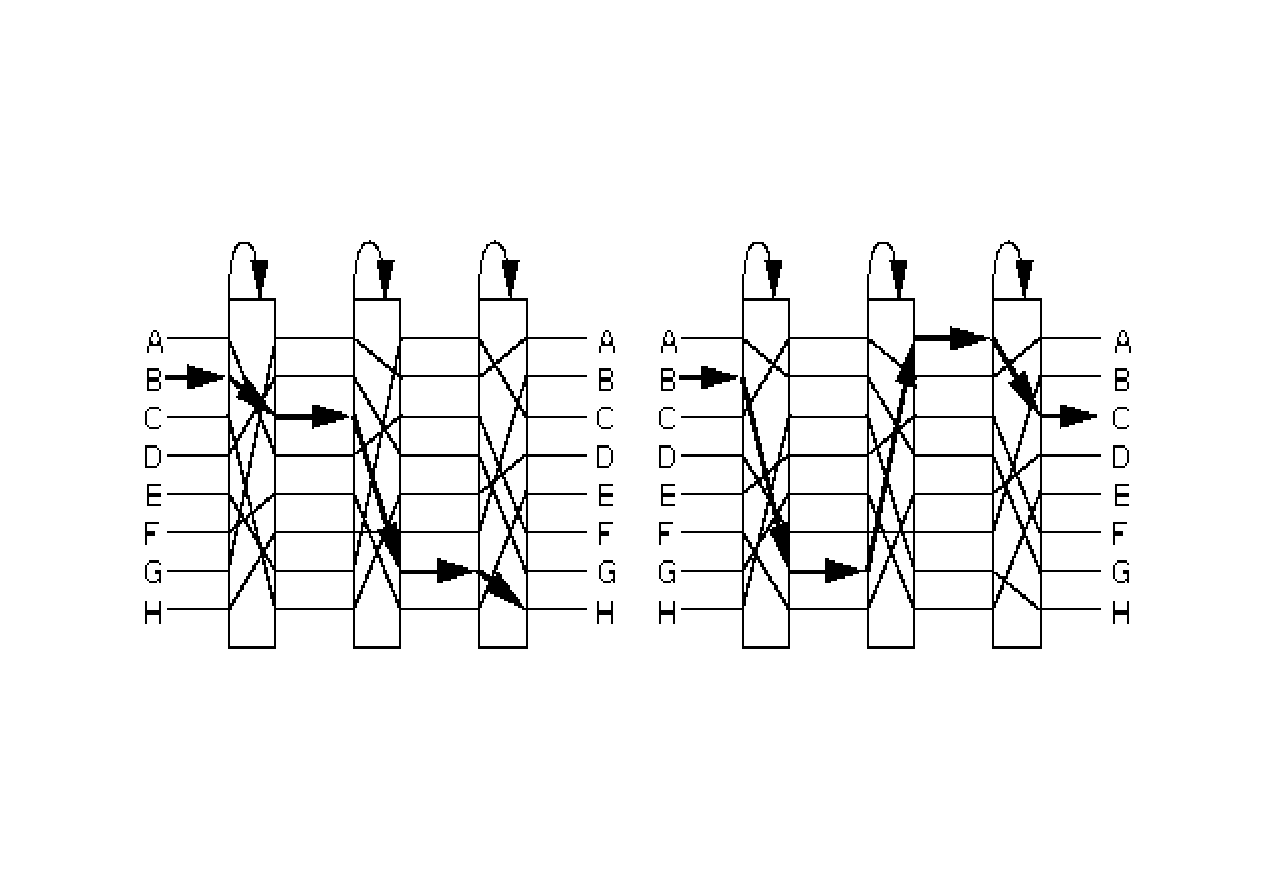

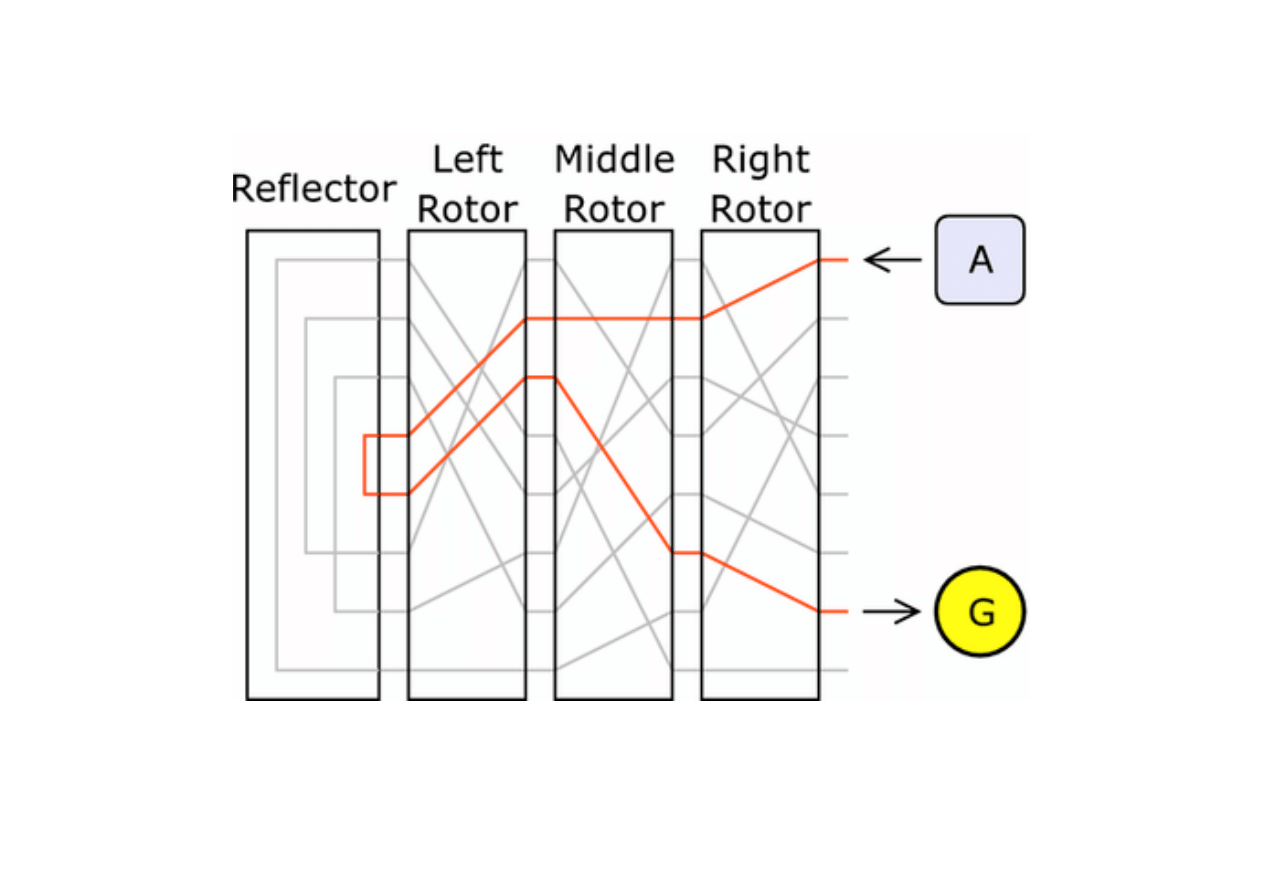

M

ASZYNY ROTOROWE

Maszyny zbudowane z obracających się niezależnie cylindrów (Enigma, Purple).

dr inż. Marcin Markowski, Legnica 2007

S

ZYFR

C

EZARA

polega na zastąpieniu każdej litery alfabetu literą znajdującą się o określoną liczbę

pozycji dalej, czyli (dla przesunięcia o 3 pozycje):

C = E(p) = (p+3) mod (26)

tekst jawny : szyfr juliusza cezara

tekst zaszyfrowany: VCBIU MXOLXVCD FHCDUD

Przesunięcie może mieć wielkość dowolną. Ogólna postać algorytmu:

C = E(p) = (p+k) mod (26), 0<k<26

Algorytm deszyfrujący ma postać:

p = D(C) = (C-k) mod (26)

Dla szyfru Cezara łatwo można przeprowadzić kryptoanalizę metodą brutalną

polegającą na wypróbowaniu 25 możliwych kluczy k.

dr inż. Marcin Markowski, Legnica 2007

S

ZYFRY JEDNOALFABETOWE

Przyporządkowanie liter dla szyfru Cezara to:

tekst jawny : abcdefghijklmnopqrstuvwxyz

tekst zaszyfrowany: DEFGHIJKLMNOPQRSTUVWZYZABC

Dla szyfrów jednoalfabetowych możemy zastosować jako szyfr dowolną permutację

26 znaków alfabetu. Oznacza to 26! = 4*10

26

możliwych kluczy, czyli można

wykluczyć próby rozszyfrowania metodą brutalną. Jednak, jeśli krypotanalityk zna

tekst zaszyfrowany i jego charakter (język tekstu jawnego), może on wykorzystać

regularności zawarte w języku. Dla każdego języka można określić względną

częstość występowania liter.

dr inż. Marcin Markowski, Legnica 2007

Poniższa tabela prezentuje procentową częstość względną występowania

poszczególnych liter w tekście angielskim.

Litera Częstość (%) Litera Częstość (%) Litera

Częstość (%)

E

12,75

L

3,75

W

1,50

T

9,25

H

3,50

V

1,50

R

8,50

C

3,50

B

1,25

N

7,75

F

3,00

K

0,50

I

7,75

U

3,00

X

0,50

O

7,50

M

2,75

Q

0,50

A

7,25

P

2,75

Z

0,25

D

4,25

G

2,00

Można również przeanalizować częstość występowania kombinacji dwuliterowych,

zwanych dwuznakami. Szyfry jednoalfabetowe są łatwe do złamania ponieważ

odzwierciedlają częstości alfabetu oryginału. Aby temu zaradzić można jednej literze

przypisać rotacyjnie kilka symboli szyfrowych (homofony).

dr inż. Marcin Markowski, Legnica 2007

S

ZYFROWANIE WIELOLITEROWE

Szyfr Playfair, traktuje dwuznaki tekstu jawnego jako osobne jednostki i tłumaczy na

dwuznaki zaszyfrowane. Algorytm Playfair używa matrycy 5x5, zbudowanej przy

użyciu słowa kluczowego. Np. dla słowa kluczowego MONARCHY matryca wygląda

następująco:

M

O

N

A

R

C

H

Y

B

D

E

F

G I/

J

K

L

P

Q

S

T

U

V

W

X

Z

Tekst szyfruje się po parze liter, zgodnie z następującymi regułami:

1. Powtarzające się litery tekstu jawnego oddziela się literą wypełniającą np. X., czyli

flood szyfrowalibyśmy jako floxod.

dr inż. Marcin Markowski, Legnica 2007

M

O

N

A

R

C

H

Y

B

D

E

F

G I/

J

K

L

P

Q

S

T

U

V

W

X

Z

2. W przypadku, gdy litery pary liter tekstu jawnego występują w tym samym wierszu

matrycy, zastępuje się każdą z nich literą o jedną pozycję w prawo, np. ar szyfruje

się jako RM.

3. W przypadku, gdy litery pary liter tekstu jawnego występują w tej samej kolumnie

matrycy, zastępuje się każdą z nich literą o jedną pozycję w dół, np. mu szyfruje się

jako CM.

dr inż. Marcin Markowski, Legnica 2007

M

O

N

A

R

C

H

Y

B

D

E

F

G I/

J

K

L

P

Q

S

T

U

V

W

X

Z

4. Jeżeli nie zachodzi żaden z powyższych przypadków, każda litera z pary liter tekstu

jawnego zastępuje się literą leżącą w tym samym, co ona rzędzie, lecz w kolumnie,

w której leży druga litera, np. hs szyfruje się jako BP, ea szyfruje się jako IM(JM).

tekst jawny : the Playfaif is good

tekst jawny : th eP la yf ai fi sg ox od

tekst zaszyfrowany: PD FL SM HG BS GK QI AV RH

dr inż. Marcin Markowski, Legnica 2007

S

ZYFRY WIELOALFABETOWE

Szyfr wieloalfabetowy polega na stosowaniu różnych podstawień jednoalfabetowych

podczas szyfrowania jednego komunikatu. Przykładem szyfru wieloalfabetowego jest

szyfr Vigenere’a, w którym stosuje się szyfr Cezara z przesunięciami od 0 do 25.

Litera klucza wyznacza wiersz, a litera tekstu jawnego kolumnę w tablicy.

a b c d e f g h i j k l m n o p q r s t u v w x y z

a A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
b B C D E F G H I J K L M N O P Q R S T U V W X Y Z A
c C D E F G H I J K L M N O P Q R S T U V W X Y Z A B
d D E F G H I J K L M N O P Q R S T U V W X Y Z A B C
e E F G H I J K L M N O P Q R S T U V W X Y Z A B C D
f F G H I J K L M N O P Q R S T U V W X Y Z A B C D E
g G H I J K L M N O P Q R S T U V W X Y Z A B C D E F
h H I J K L M N O P Q R S T U V W X Y Z A B C D E F G
i I J K L M N O P Q R S T U V W X Y Z A B C D E F G H
j J K L M N O P Q R S T U V W X Y Z A B C D E F G H I
k K L M N O P Q R S T U V W X Y Z A B C D E F G H I J

dr inż. Marcin Markowski, Legnica 2007

l L M N O P Q R S T U V W X Y Z A B C D E F G H I J K
m M N O P Q R S T U V W X Y Z A B C D E F G H I J K L
n N O P Q R S T U V W X Y Z A B C D E F G H I J K L M
o O P Q R S T U V W X Y Z A B C D E F G H I J K L M N
r R S T U V W X Y Z A B C D E F G H I J K L M N O P Q
s S T U V W X Y Z A B C D E F G H I J K L M N O P Q R
t T U V W X Y Z A B C D E F G H I J K L M N O P Q R S
u U V W X Y Z A B C D E F G H I J K L M N O P Q R S T

v

V W X Y Z A B C D E F G H I J K L M N O P Q R S T U

w

W X Y Z A B C D E F G H I J K L M N O P Q R S T U V

x

X Y Z A B C D E F G H I J K L M N O P Q R S T U V W

y

Y Z A B C D E F G H I J K L M N O P Q R S T U V W X

z

Z A B C D E F G H I J K L M N O P Q R S T U V W X Y

a b c d e f g h i j k l m n o p q r s t u v w x y z

klucz : deceptivedeceptivedeceptive

tekst jawny : wearediscoveredsaveyourself

tekstzaszyfrowany: ZICVTWQNGRZGVTWAVZHCQYGLMGJ

dr inż. Marcin Markowski, Legnica 2007

L

OSOWE SZYFRY WIELOALFABETOWE

Dla szyfru wieloalfabetowego można zastosować losowy klucz, o takiej samej

długości co komunikat, bez powtórzeń. Taki system, zwany systemem z kluczem

jednorazowym (ang. one time pad), jest nie do złamania. Wynikiem jego działania jest

losowy tekst, który nie ma żadnych statystycznych związków z tekstem jawnym.

Praktycznym utrudnieniem jest konieczność posiadania i strzeżenia losowego klucza

przez nadawcę i odbiorcę.

P

ORÓWNANIE SZYFRÓW

Na poniższym rysunku pokazano rozkład częstości występowania liter dla kilku

szyfrów. W celu znormalizowania wykresu liczba wystąpień każdej litery w tekście

zaszyfrowanym została podzielona przez liczby wystąpień litery e w tekście jawnym.

dr inż. Marcin Markowski, Legnica 2007

0

10

20

30

40

50

60

70

80

90

100

0

2

4

6

8

10

12

14

16

18

20

22

24

26

Tekst jawny

Szyfr Playfair

Szyfr Vienere'a

Losowy szyfr wieloalfabetowy

dr inż. Marcin Markowski, Legnica 2007

T

ECHNIKI TRANSPOZYCYJNE

Techniki transpozycyjne polegają na permutacji liter tekstu jawnego. Najprostszym

takim szyfrem jest tzw. technika płotu, polegająca na tym, że tekst jawny zapisuje się

jako ciąg kolumn, a odczytuje jako ciąg wierszy.

Dla płotu o głębokości 2 mamy:

syrrnpzcjy

zftasoyyn

tekst jawny :

szyfrtranspozycyjny

tekst zaszyfrowany:

syrrnpzcjyzftasoyyn

dr inż. Marcin Markowski, Legnica 2007

Bardziej skomplikowany system polega na zapisaniu komunikatu w prostokącie, a

następnie odczytanie ze zmianą kolejności kolumn.

Klucz :

3 1 4 2 7 6 5

tekst jawny :

b a r d z i e

j s k o m p l

i k o w a n y

s y s t e m p

o l e g a n a

tekst zaszyfrowany: ASKYLDOWTGBJISORKOSEELYPAIPNMNZMAEA

Szyfr transpozycyjny można uczynić znaczenie bezpieczniejszym poprzez stosowanie

kilku etapów transpozycji, co utrudnia znacznie rekonstrukcję klucza.

dr inż. Marcin Markowski, Legnica 2007

M

ASZYNY ROTOROWE

Składają się z ruchomych cylindrów, przez które przepływają impulsy elektryczne.

Każdy cylinder składa się z pewnej liczby styków wejściowych i wyjściowych,

połączonych między sobą wewnętrznymi przewodami.

Pojedynczy cylinder realizuje szyfr wieloalfabetowy (np. 26)

Zastosowanie wielu cylindrów zwiększa liczbę wykorzystywanych alfabetów:

3

→ 26

3

= 17576

4

→ 456976

5

→ 11881376

Zasada działania maszyn rotorowych dała podstawy do stworzenia szyfru DES.

Ciekawy symulator maszyny rotorowej:

http://enigmaco.de/enigma/enigma.swf

dr inż. Marcin Markowski, Legnica 2007

dr inż. Marcin Markowski, Legnica 2007

dr inż. Marcin Markowski, Legnica 2007

dr inż. Marcin Markowski, Legnica 2007

K

ONFUZJA I DYFUZJA

Shannon, twórca teorii informacji. przedstawił w 1949 roku dwie główne zasady

szyfrowania:

• Konfuzja oznacza rozmycie zależności pomiędzy tekstami jawnymi a ich

zaszyfrowanymi wersjami.

• Dyfuzja oznacza rozłożenie zawartych w tekście jawnym informacji w całym

tekście zaszyfrowanym.

Proste szyfry podstawieniowe (szyfr Cezera, szyfr Vigenere’a) zapewniają tylko

konfuzję.

dr inż. Marcin Markowski, Legnica 2007

E

FEKT LAWINOWY

Efektem lawinowym określamy intensywniejszy niż dla dyfuzji rozmazanie tekstu

jawnego w tekście zaszyfrowanym. Jest spotykany dla szyfrowania blokowego. Każdy

bit zaszyfrowanego tekstu zależy od wszystkich bitów tekstu jawnego w danym bloku.

Wymagania wobec algorytmów blokowych są jeszcze większe. Dla zmiany

pojedynczego bitu tekstu jawnego lub klucza, każdy bit tekstu zaszyfrowanego

powinien zmienić swoją wartość z prawdopodobieństwem równym dokładnie 50%.

Kryptoanaliza różnicowa wykorzystuje nawet niewielkie odstępstwo od tej zasady.
