Politechnika Lubelska	Laboratorium podstaw elektroniki
w Lublinie	Ćwiczenie nr 2
Kwiatek Krzysztof Jurek Piotr Kidaj Andrzej		Semestr IV	Grupa: ED4.1	Rok akademicki: 1997/98
Temat ćwiczenia: Badanie właściwości impulsowych tranzystora.			Data wykonania: 04.03.1998	Ocena:

1.Wyznaczniewartości prądu bazy na granicy nasycenia.

Dla napięcia na wejściu układu wartość napięci U_{CE odc}=10.5V

Dla napięcia U_CE=0.5V wartość prądu bazy I_Bmin=0.1mA

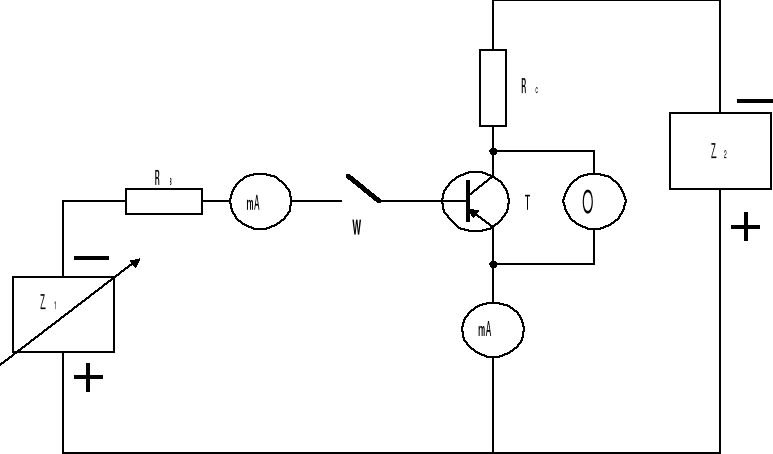

Układ pomiarowy dla punktu 1

2.Wyznaczanie wartości napięć sterujących przy których wsp. przesterowania osiąga założone wartości.

Układ pomiarowy taki jak w punkcie pierwszym

WYNIKI POMIARÓW (tabela nr 1)

KF	IB	UZ
-	mA	V
1	0.1	0,5
2	0.2	0,76
4	0.4	1,41
8	0.8	2,68
16	1.6	5,20

Rysunek do tabeli nr 2.

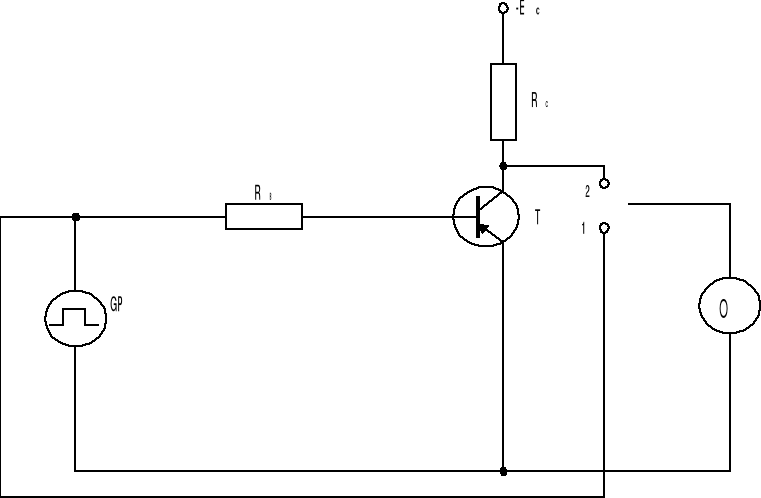

3. Praca tranzystora w układzie przełącznika.

Praca przy sterowaniu napięciem jednobiegunowym.

WYNIKI POMIARÓW (tabela nr 2)

KF	UZ	td	tn	tp	to
-	V	ms	ms	ms	ms
1	0,5	0	45	10	115
2	0,78	0	40	15	120
4	1,41	0	20	25	120
8	2,68	0	10	40	120
16	5,2	0	2,5	50	120

Praca przy sterowaniu napięciem jednobiegunowym

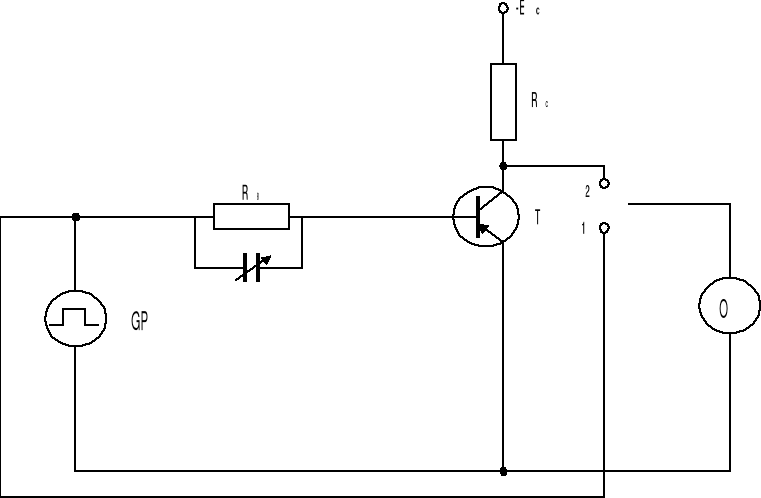

Badania wpływu pojemności przyspieszającej na czasy przełączenia tranzystora

WYNIKI POMIARÓW (tabela nr 3)

CB	KF	td	tn	tp	to
pF	-	ms	ms	ms	ms
	1	0	70	0	60
	2	0	20	0	40
100	4	0	10	5	20
	8	0	2	10	10
	16	0	0,1	10	10
	1	0	40	0	30
	2	0	20	5	20
500	4	0	10	10	10
	8	0	1	10	8
	16	0	1	12	8

Charakterystyki dla pojemności 100pF

Charakterystyki dla pojemności 500pF

WYNIKI POMIARÓW (tabela nr 4)

Kf	Iwe	Uz
-	mA	V
1	0,1	1,52
2	0,2	1,86
4	0,4	2,55
8	0,8	3,94
16	1,6	6,68

WYNIKI POMIARÓW (tabela nr 5)

K	U	td	tn	tp	to
-	V	ms	ms	ms	ms
1	1,5	0	150	0	15
2	1,86	0	60	5	20
4	2,55	0	20	10	20
8	3,94	0	10	20	20
16	6,8	0	5	30	20

Wnioski:

W ćwiczeniu badano pracę tranzystora w układzie przełącznika oraz wpływ pojemności dodatkowej na zachowanie się układu.

Wraz ze wzrostem przesterowania czas narastania spadał natomiast przeciągania i opadania rósł.

Otrzymane wyniki potwierdzają założenia teoretyczne dotyczące zachowania się tych czasów w zależności od współczynnika k_f.

W układach z pojemnościami przyspieszającymi nastąpiło skrócenie czasów narastania

i opadania, co potwierdza celowość zastosowania dodatkowej pojemności w celu przyspieszenia reakcji układu na zmiany impulsu wejściowego.

---
