-podać definicje i narysować charakterystyke wentylatora (2 RAZY)

-Opisać i wyjaśnić na czym polega rewers wentylatora (

-podziały wentylatorów

-jak zmienia się wydatek, moc i spiętrzenie całkowite gdy zmienimy obroty z n1 do n2.
-co to jest charakterystyka wentylatora i jakie warunki muszą być spełnione żeby została zdjęta

-wzór na moc użyteczną wentylatora oraz na sprawność wentylatora + jednostki

-:wzór na wydatek,moc i spiętrzenie w zależności od liczby obrotów wentylatora

………………………………………………………………………………………………..

Podział kombajnów chodnikowych:

1. Dla węgla i miękkich skał:

1. frezujące (urabiające cały przekrój stopniowo)

• łańcuchowe

• tarczowe

• głowicowe

• zwiercające (urabiające cały przekrój równocześnie)

• wiercące

2. dla skal zwięzłych - zwiercające - wiercące

Ze względu na sposób i kształt wykonywanego wyrobiska:

• urabiające pełnym przekrojem - organy urabiające pracują na ogół na zasadzie zwiercania calizny i wykonują wyrobiska o przekroju okrągłym lub owalnym. Dwa ramionowe organy wiercące wykonują zasadniczy przekrój chodnika a łańcuchy skrawające wyrównują strop i spąg.

ZALETY: można urabiać bardzo twarde skały; za jednym przejściem urabiamy całą powierzchnię; wyrobisko kołowe łatwe do utrzymania

WADY: wyrobisko zależne od średnicy organu

• urabiające przekrój wyrobiska pasami - wyposażone są w małe organy urabiające, które mają stosunkowo dużą swobodę ruchu. W czasie urabiania kombajn stoi w przodku, a organ prowadzony po powierzchni przodku urabia go pasami szerokości głowicy. Stosowane do urabiania chodników węglowych

ZALETY: umożliwia wykonanie wyrobiska prostokątnego o najbardziej efektywnym wykorzystaniu; możliwość zastosowania kotwi jako obudowy; skraca czas drążenia

WADY: wyrobiska prostokątne trudne do utrzymania-najmniej stabilne; ograniczona możliwość zastosowania w twardych skalach

• urabiające punktowo

ZALETY: możliwość wykonania dowolnego kształtu przodka; wybieranie w sposób selektywny

WADY: nie jest opłacalny przy drążeniu w bardzo twardych skałach

Kombajn chodnikowy frezujący

W górnictwie polskim uznanie i zastosowanie znalazły kombajny frezujące ze stożkowym organem urabiającym. Zadecydowała o tym ich uniwersalność pod względem możliwości drążenia wyrobiska o dowolnym kształcie w przekroju pionowym. Kombajny chodnikowe składają się z kadłuba maszyny, osadzonego na dwu niezależnie napędzanych gąsienicach. Środkiem kadłuba przebiega podawarka zgrzebłowa zaczynająca się na głowicy ładującej. Głowica ładująca o szerokości 1,2 do 2,4 m wyposażona jest w łapy nagarniające urobek na podawarka zgrzebłową. Poszczególne mechanizmy kombajnu napędzane są silnikami elektrycznymi. W czasie pracy kombajnu obraca się głowica z prędkością około 60 obrotów/min. Głowica zaopatrzona w noże urabiające wcina się w caliznę. Pierwsze wcięcie wykonuje się przy spągu na głębokość do 500 mm, a następnie urabia się caliznę warstwami poziomymi. Urobek opada na głowicę i zgarniany jest łapami na podawarkę zgrzebłową. Podawarka kombajnu podaje urobek na ciągnioną przez kombajn podawarkę taśmową, a ta na inny środek odstawy. Kombajny chodnikowe mogą pracować w wyrobiskach o nachyleniu spągu ±18°. W chodnikach węglowych przeciętne postępy drążenia wynoszą kilkanaście metrów w ciągu zmiany

1).Podstawowym kryterium podziału kombajnów jest, decydujący o strukturze kinematycznej manipulatora urabiania. Ze względu na sposób atakowania czoła przodka wyróżnić można kombajny urabiające:

*punktowo, a więc selektywnie z głowicami ramionowymi o co najmniej dwóch stopniach swobody w ruchu w płaszczyźnie czoła przodka,

*liniowo z głowicą wysięgnikową o jednym stopniu swobody w takim ruchu

*pełnoprzekrojowe, których głowica nie wykonuje ruchu w płaszczyźnie czoła przodka, choć ruchy takie mogą wykonywać elementy składowe organu urabiającego jak tarcze, czy też ramiona.

2).Równie istotnymi z punktu widzenia struktury głowicy i konstrukcji organu urabiającego są kryteria związane ze sposobem urabiania, a więc kinematyką i sposobem niszczenia skały. Ze względu na kinematykę procesu urabiania można podzielić kombajny chodnikowe na: *wiercące, *frezujące, *o niezdeterminowanej konstrukcyjnie kinematyce i *o kinematyce złożonej np. wiercąco-frezujące. 3).Natomiast ze względu na sposób niszczenia skały na: *skrawające, *urabiające przez statyczne zgniatanie, *urabiające przez odbijanie i *kombajny o kombinowanych sposobach niszczenia skały.

4).Ze względu na rodzaj stosowanych manipulatorów mobilności można je podzielić na: *kombajny z podwoziami gąsienicowymi i *kroczącymi.





Podział kombajnów chodnikowych: Dla węgla i miękkich skał: frezujące (urabiające cały przekrój stopniowo), łańcuchowe, tarczowe, głowicowe, zwiercające (urabiające cały przekrój równocześnie), wiercące, dla skal zwięzłych - zwiercające - wiercąceZe względu na sposób i kształt wykonywanego wyrobiska: urabiające pełnym przekrojem - organy urabiające pracują na ogół na zasadzie zwiercania calizny i wykonują wyrobiska o przekroju okrągłym lub owalnym. Dwa ramionowe organy wiercące wykonują zasadniczy przekrój chodnika a łańcuchy skrawające wyrównują strop i spąg. duża prędkość drążenia >60m/dobę, do skał b. trudno urabialnych. Konieczność usypania spągu, najmniejszy wskaźnik wyk. powierzchni, tylko jedna średnica odp. wielkości organu. Urabiają narzędzia dyskowe na głowicy, urabianie przez styczny nacisk i obrót, siłą docisku to kilkadziesiąt ton, olbrzymi moment, małe obroty. ZALETY: można urabiać bardzo twarde skały; za jednym przejściem urabiamy całą powierzchnię; wyrobisko kołowe łatwe do utrzymania WADY: wyrobisko zależne od średnicy organu Kombajny urabiające punktowo- dowolny kształt wyrobiska, urabianie selektywne. Organy urabiające poprzeczne (oś obrotu prostopadła do ramienia) wzdłużne, liniowe. Zbrojone w noże promieniowe lub styczne. Konieczność zraszania organu urabiającego. Postęp do 12m/dobę. ZALETY: możliwość wykonania dowolnego kształtu przodka; wybieranie w sposób selektywny WADY: mała wydajność, możliwość urabiania skał w fcji masy i mocy kombajnu o wytrzymałości do 60-140 MPa nie jest opłacalny przy drążeniu w bardzo twardych skałach Kombajny urabiające liniowo- wyposażone są w małe organy urabiające, które mają stosunkowo dużą swobodę ruchu. W czasie urabiania kombajn stoi w przodku, a organ prowadzony po powierzchni przodku urabia go pasami szerokości głowicy. Stosowane do urabiania chodników węglowych zalety: urabianie wyrobisk prostokątnych, obudowa kotwiowa (najtańsza), Wady- słaba praca z górotworem, duże koszty utrzymania wyrobiska, brak zmian szerokości (zależne od długości organu), skały łatwo i średnio urabialne.

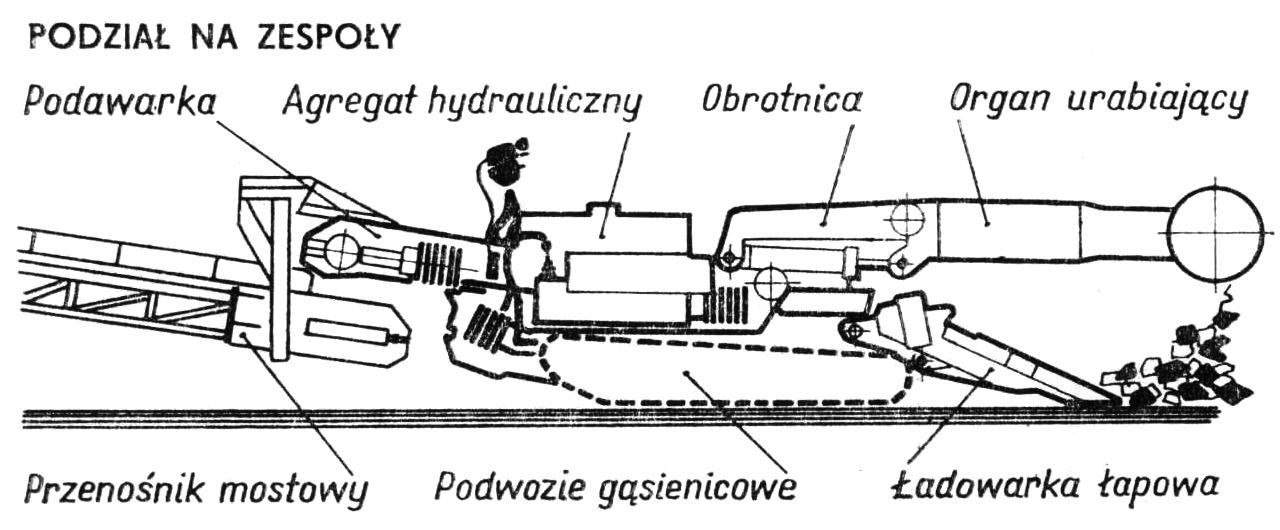

KOMBAJN AM50-nie robi przekroju kołowego BUD (stopa-służy do podparcia, napędy gąsienic, chłodnica, siłownik podnoszenia ładowarki, przekładnia organu z uchwytem, łapy, obrotnica, zbiornik hydrauliczny, stanowisko sterowania, aparatura elektryczna, napędy przenośnika i ładowarki, nadwozie, w ramieniu silnik i przekładnia, podawarka, przenośnik zgrzebłowy) RÓŻNE WARIANTY AM50 (kotwiarka, manipulator, pomost, ruchoma ustawka organu urabiającego, zraszanie, uchwyt do wspomagania stawiania obudowy (podstawowa wersja kombajnu))




---
