1. Wstęp teoretyczny

Grunt spoisty, w zależności od ilości od ilości zawartej w nim wody, może mieć różną konsystencję. Grunt wraz ze wzrostem wilgotności przechodzi kolejno przez następujące stany: zwarty, półzwarty, twardoplastyczny, plastyczny, miękkoplastyczny i płynny.

Wilgotność gruntu pomiędzy poszczególnymi stanami jest wilgotnością graniczną, oddzielającą te stany lub konsystencje.

Przyjęto wg. Attenberga, następujące charakterystyczne wilgotności zwane: granicą skurczalności /w_s/, granicą plastyczności /w_p/, i granicą płynności/ w_l/.

Oznaczenie wilgotności odpowiadających poszczególnym granicom wykonuje się w celu ustalenia stanu gruntu w złożu.

Oznaczenie granicy plastyczności

Granica plastyczności /w_p/ jest to wilgotność, jaką posiada grunt na granicy stanu półzwartego i twardoplastycznego, czyli na granicy konsystencji zwartej i plastycznej.

Po uzyskaniu przez grunt, podczas wałeczkowania, granicy plastyczności, wałeczek pęka po osiągnięciu średnicy około 3 mm.

Oznaczenie granicy płynności wg. Casagrande'a

Granica płynności / w_l/ jest to wilgotność, jaką ma grunt na granicy stanu miękkoplastycznego i płynnego, czyli na granicy konsystencji plastycznej i płynnej.

Przy tej wilgotności bruzda rozdzielająca próbkę gruntu w miseczce aparatu Casagrande'a złączy się po 25 uderzeniach miseczki na długości 10 mm i wysokości 1mm.

2. Obliczanie wyników

Granica plastyczności.

Obliczamy ją ze wzoru:

W_p=

w którym: m_mt - masa naczyńka z próbką gruntu /wałeczkami/ przed suszeniem [g].

m_st - masa naczyńka z próbką gruntu po wysuszeniu w temperaturze 105-

110 ^o C do stałej masy i po ochłodzeniu w eksykatorze [g].

m._t - masa naczyńka [g].

Granica płynności wg. Casagrande'a

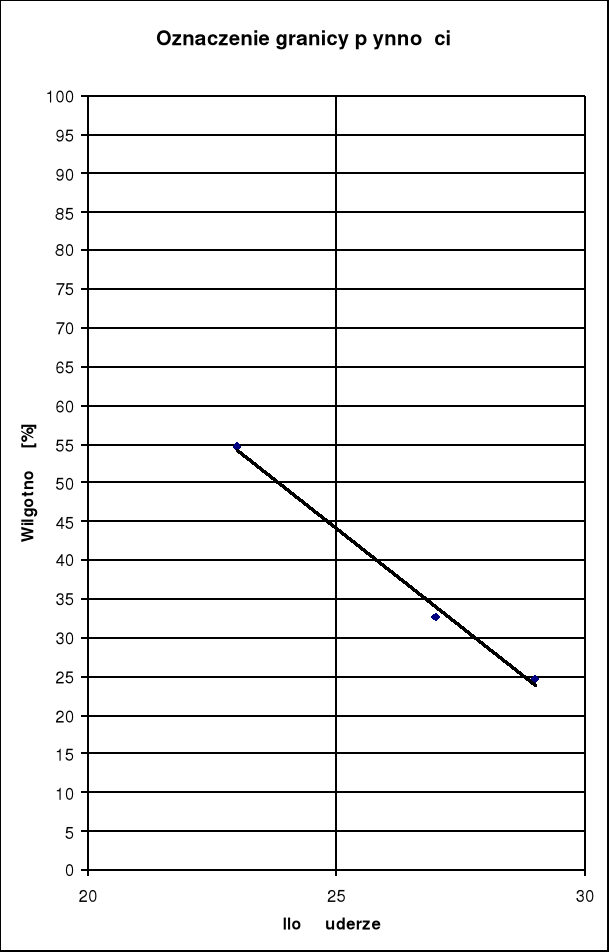

Po oznaczeniu wilgotności dla każdej próbki gruntu dla każdej próbki gruntu, wyniki należy przedstawić w formie punktów na wykresie o siatce półlogarytmicznej.

Punkt przecięcia wykreślonej linii z linią odpowiadającą 25 uderzeniom określa wilgotność równą granicy płynności / w_l/ [%]

3 Wyniki z badań laboratoryjnych i obliczenia

Lp.	Liczba uderzeń	Masa parowniczki	Masa parowniczki z gruntem	Masa gruntu przed suszeniem	Masa parowniczki z gruntem po suszeniu	Masa grruntu po suszeniu
1.	23	28,52	45,81	17,29	39,7	11,18
2.	27	25,73	42,45	16,69	38,3	12,57
3.	24	28,89	50,25	21,36	- ^(1)	- ^(1)
4.	26	29,20	47,53	18,33	- ^(1)	- ^(1)
5.	28	18,29	40,63	22,34	35,2	17,91

- ⁽¹⁾ - brak wyników z powodu nie odnalezienia parowniczek z gruntem po suszeniu.

Wilgotność w wyliczamy ze wzoru:

w którym: w - wilgotność gruntu [%]

m._m- masa gruntu w stanie wilgotnym [g]

m._s - masa gruntu wysuszonego[g]

Wilgotność w

---
