Wzmacniacz rezonansowy, Wzmacniacz jrezonan, 1

Obwód ze sprzężeniem.

Punkt pracy tranzystora ustalony przez rezystancję R_c', pojemność emiterowa C_e'.

Częstotliwość rezonansowa: f₀ = 235 kHz

F	KHz	100	110	115	120	125	170	180	200	210	215
U₂	V	0,01	0,015	0,02	0,015	0,012	0,012	0,015	0,02	0,08	0,13

F	KHz	220	225	230	235	240	245	250	260	270	280
U₂	V	0,23	0,42	0,96	1,02	0,64	0,23	0,1	0,05	0,02	0,02

0x08 graphic

Charakterystyka przenoszenia.

Szerokość pasma ze spadkiem napięci o 3 dB: B_3dB= 238 - 227 = 11 kHz

Szerokość pasma ze spadkiem napięci o 20 dB: B_20dB = 248 - 215 = 33 kHz

Współczynnik prostokątności char. przenoszenia: p = B_3dB / B_20dB = 1/3

K[dB]	-15	-20	-25	-30	-35	-40	-45	-50
Uwy[mV]	1,8	1,17	0,64	0,39	0,22	0,12	0,07	0,05
Uwe[mV]	17,78	10	5,62	3,16	1,78	1	0,56	0,32

Charakterystyka dynamiczna.

0x08 graphic

Punkt pracy tranzystora ustalony przez rezystancję R_c”, pojemność emiterowa C_e'.

Częstotliwość rezonansowa: f₀ = 235 kHz

F	KHz	100	200	210	220	225	230	235	240	245	250
U₂	V	0,03	0,03	0,05	0,07	0,13	0,3	0,33	0,26	0,24	0,22

F	KHz	260	270	280	290
U₂	V	0,09	0,05	0,03	0,03

Charakterystyka przenoszenia.

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B_3dB= 247 - 228 = 19 kHz

Szerokość pasma ze spadkiem napięci o 20 dB: B_20dB = 275 - 206 = 69 kHz

Współczynnik prostokątności char. przenoszenia: p = B_3dB / B_20dB = 0,28

K[dB]	-15	-20	-25	-30	-35	-40	-45	-50
Uwy[mV]	0,64	0,4	0,2	0,12	0,08	0,055	0,04	0,02
Uwe[mV]	17,78	10	5,62	3,16	1,78	1	0,56	0,32

Charakterystyka dynamiczna.

0x08 graphic

Punkt pracy tranzystora ustalony przez rezystancję R_c', pojemność emiterowa C_e”.

Częstotliwość rezonansowa: f₀ = 235 kHz

F	KHz	100	190	200	210	220	225	230	235	240	245
U₂	V	0,03	0,03	0,05	0,07	0,16	0,3	0,65	0,82	0,54	0,31

F	KHz	250	255	260	270	280
U₂	V	0,15	0,07	0,06	0,05	0,03

Charakterystyka przenoszenia.

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B_3dB= 239 - 228 = 11 kHz

Szerokość pasma ze spadkiem napięci o 20 dB: B_20dB = 254,5 - 210,5 = 44 kHz

Współczynnik prostokątności char. przenoszenia: p = B_3dB / B_20dB = 0,25

K[dB]	-15	-20	-25	-30	-35	-40	-45	-50
Uwy[mV]	1,38	0,9	0,49	0,26	0,18	0,1	0,06	0,04
Uwe[mV]	17,78	10	5,62	3,16	1,78	1	0,56	0,32

Charakterystyka dynamiczna.

0x08 graphic

Punkt pracy tranzystora ustalony przez rezystancję R_c”, pojemność emiterowa C_e”.

Częstotliwość rezonansowa: f₀ = 235 kHz

F	KHz	100	200	210	220	225	230	235
U₂	V	0,02	0,02	0,05	0,07	0,135	0,27	0,3

F	KHz	240	245	250	255	260	270	280
U₂	V	0,2	023	0,2	0,13	0,07	0,04	0,03

Charakterystyka przenoszenia.

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B_3dB= 249 - 227 = 22 kHz

Szerokość pasma ze spadkiem napięci o 20 dB: B_20dB = 274 - 206 = 68 kHz

Współczynnik prostokątności char. przenoszenia: p = B_3dB / B_20dB = 0,32

K[dB]	-15	-20	-25	-30	-35	-40	-45	-50
Uwy[mV]	0,57	0,31	0,17	0,11	0,072	0,04	0,025	0,02
Uwe[mV]	17,78	10	5,62	3,16	1,78	1	0,56	0,32

Charakterystyka dynamiczna.

Obwód ze sprzężeniem.

Punkt pracy tranzystora ustalony przez rezystancję R_c', pojemność emiterowa C_e'.

Częstotliwość rezonansowa: f₀ = 235 kHz

F	KHz	120	150	160	170	180	190	200
U₂	V	0,198	0,195	0,235	0,3	0,41	0,56	1,1

F	KHz	210	220	250	265	270	275	280
U₂	V	1,8	1,85	1,85	1,55	1,145	0,99	0,81

F	KHz	290	310	330	350
U₂	V	0,57	0,3	0,25	0,21

Charakterystyka przenoszenia .

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B_3dB= 264,5 - 202 = 62,5 kHz

Szerokości pasma ze spadkiem napięci o 20 dB nie możemy określić;

także współczynnika prostokątności char. przenoszenia nie określimy.

K[dB]	-15	-20	-25	-30	-35	-40	-45	-50
Uwy[mV]	3,1	1,85	0,88	0,54	0,3	0,18	0,09	0,06
Uwe[mV]	17,78	10	5,62	3,16	1,78	1	0,56	0,32

0x08 graphic
Charakterystyka dynamiczna.

Punkt pracy tranzystora ustalony przez rezystancję R_c”, pojemność emiterowa C_e'.

Częstotliwość rezonansowa: f₀ = 245 kHz

F	KHz	100	130	150	160	180	200	210	220	230	240
U₂	V	0,05	0,08	0,085	0,11	0,15	0,225	0,285	0,35	0,54	0,94

F	KHz	245	255	260	270	280	300	320	340	400	450
U₂	V	1,4	1,2	0,84	0,54	0,38	0,24	0,2	0,165	0,11	0,085

Charakterystyka przenoszenia .

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B_3dB= 259 - 240 = 19 kHz

Szerokość pasma ze spadkiem napięci o 20 dB: B_20dB = 378 - 170 = 208 kHz

Współczynnik prostokątności char. przenoszenia: p = B_3dB / B_20dB = 0,09

K[dB]	-15	-20	-25	-30	-35	-40	-45	-50
Uwy[mV]	2,25	1,4	0,74	0,37	0,26	0,15	0,08	0,06
Uwe[mV]	17,78	10	5,62	3,16	1,78	1	0,56	0,32

Charakterystyka dynamiczna.

0x08 graphic

Punkt pracy tranzystora ustalony przez rezystancję R_c', pojemność emiterowa C_e”.

Częstotliwość rezonansowa: f₀ = 240 kHz

F	KHz	100	150	180	190	200	210	220	230	240
U₂	V	0,06	0,14	0,25	0,3	0,38	0,54	0,8	1,05	1,6

F	KHz	250	260	280	300	310	350	400	450	550	700
U₂	V	1,1	0,78	0,44	0,3	0,22	0,2	0,15	0,12	0,085	0,06

Charakterystyka przenoszenia .

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B_3dB= 240 - 230 = 10 kHz

Szerokość pasma ze spadkiem napięci o 20 dB: B_20dB = 410 - 150 = 260 kHz

Współczynnik prostokątności char. przenoszenia: p = B_3dB / B_20dB = 0,04

K[dB]	-15	-20	-25	-30	-35	-40	-45	-50
Uwy[mV]	2,8	1,75	0,9	0,54	0,3	0,18	0,1	0,07
Uwe[mV]	17,78	10	5,62	3,16	1,78	1	0,56	0,32

Charakterystyka dynamiczna.

0x08 graphic

Punkt pracy tranzystora ustalony przez rezystancję R_c”, pojemność emiterowa C_e”.

Częstotliwość rezonansowa: f₀ = 250 kHz

F	KHz	110	120	140	150	160	170	180	200	210	220
U₂	V	0,05	0,07	0,075	0,085	0,095	0,11	0,13	0,2	0,25	0,32

F	KHz	240	245	250	255	260	270	290	320	330	400
U₂	V	0,78	1	1,2	1,05	0,93	0,68	0,3	0,2	0,175	0,1

Charakterystyka przenoszenia .

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B_3dB= 261 - 242 = 19 kHz

Szerokość pasma ze spadkiem napięci o 20 dB: B_20dB = 367 - 175 = 192 kHz

Współczynnik prostokątności char. przenoszenia: p = B_3dB / B_20dB = 0,1

K[dB]	-15	-20	-25	-30	-35	-40	-45	-50
Uwy[mV]	2,1	1,2	0,64	0,39	0,24	0,14	0,08	0,05
Uwe[mV]	17,78	10	5,62	3,16	1,78	1	0,56	0,32

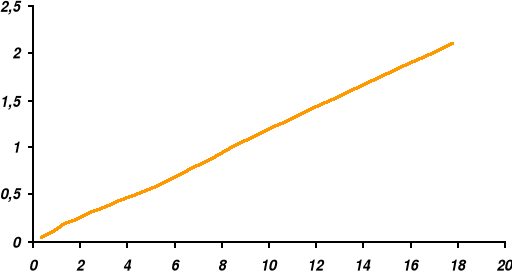

Charakterystyka dynamiczna.

0x08 graphic

Politechnika Radomska

Wydział Transportu

LABORATORIUM

Układy Elektroniczne

Data: 17.03.1998r.

Imię i Nazwisko:

Rafał Warda

Michał Stolarczyk

Grzegorz Wojcieszek

Sławomir Piwowarczyk

Grupa:

AKD „C”

Zespół: I

Rok akademicki



Nr ćwiczenia: 2

Temat:

Badanie wzmacniacza rezonansowego.

Ocena i podpis:

Schemat pomiarowy:

Ze strony 54

0x01 graphic

238

227

215

0,72

0,102

Uwy[V]

Uwe[mV]

0x01 graphic

248

f[kHz]

Uwy[mV]

0x01 graphic

227

206

0,03

0,21

f{kHz]

Uwy[V]

0x01 graphic

Uwe[mV]

Uwy[mV]

254,5

239

228

210,5

0,08

0,58

f[kHz]

Uwy[V]

0x01 graphic

Uwy[mV]

0x01 graphic

275

247

228

206

0,03

0,23

f[kHz]

Uwy[V]

0x01 graphic

249

274

0x01 graphic

Uwy[mV]

f[kHz]

0x01 graphic

Uwy[V]

F[kHz]

1,31

0,19

202

264,5

0x01 graphic

Uwy[mV]

Uwe[mV]

1,4

1,2

0,8

0,6

0,4

0,2

Uwy[V]

1,6

100

130

160

190

220

250

280

310

340

370

400

430

f[kHz]

0,99

0,14

170

240

259

378

0x01 graphic

Uwy[mV]

Uwe[mV]

0x01 graphic

Uwy[V]

f[kHz]

1,13

0,16

410

230 240

0x01 graphic

Uwy[mV]

Uwe[mV]

367

242 261

0,12

0,85

f[kHz]

Uwy[V]

0x01 graphic

Uwy[mV]
