LABORATORIUM Z ENERGOELEKTRONIKI . |
||
|
|
|
DATA:
|
TEMAT: Sterowniki mocy prdu przemiennego. |
OCENA |
1. Cel wiczenia.
Celem wiczenia byo poznanie podstawowych rodzajów i przeznaczenia sterowników mocy.
2. Schemat pomiarowy.
Rys. 1. Ukad pomiarowy ze sterownikiem trójfazowym.
3. Wyniki pomiarów.
1-faz obcienie R |
|||||
U1 |
J1 |
U2 |
J2 |
PO |
Z |
[V] |
[A] |
[V] |
[A] |
[W] |
[ O] |
230 |
4.2 |
225 |
4.25 |
951 |
43 |
230 |
3.95 |
215 |
4 |
840 |
72 |
230 |
3.8 |
205 |
3.8 |
768 |
86 |
230 |
3.3 |
185 |
3.4 |
606 |
101 |
230 |
2.9 |
160 |
3 |
450 |
115 |
230 |
2.5 |
140 |
2.6 |
330 |
122 |
1-faz obcienie RL |
|||||
U1 |
J1 |
U2 |
J2 |
PO |
Z |
[V] |
[A] |
[V] |
[A] |
[W] |
[ O] |
230 |
3.6 |
225 |
3.7 |
762 |
29 |
230 |
3.5 |
220 |
3.5 |
702 |
43 |
230 |
3.3 |
210 |
3.3 |
618 |
50 |
230 |
3.1 |
200 |
3.1 |
55 |
58 |
230 |
3 |
195 |
3 |
510 |
65 |
230 |
2.7 |
180 |
2.7 |
426 |
72 |
230 |
2.2 |
160 |
2.3 |
294 |
86 |
3-faz obcienie R |
|||||
U1 |
J1 |
U2 |
J2 |
PO |
Z |
[V] |
[A] |
[V] |
[A] |
[W] |
[ O] |
230 |
4.1 |
220 |
2.3 |
2670 |
50 |
230 |
3.9 |
210 |
3.2 |
2265 |
79 |
230 |
3.5 |
190 |
4 |
1656 |
94 |
230 |
3.1 |
170 |
4.2 |
1155 |
108 |
230 |
2.5 |
140 |
4 |
690 |
122 |
230 |
2.2 |
125 |
3.7 |
516 |
130 |
3-faz obcienie RL |
|||||
U1 |
J1 |
U2 |
J2 |
PO |
Z |
[V] |
[A] |
[V] |
[A] |
[W] |
[ O] |
230 |
3.7 |
225 |
1.8 |
2385 |
29 |
230 |
3.4 |
215 |
2.6 |
2040 |
43 |
230 |
3.1 |
205 |
3.1 |
1653 |
58 |
230 |
2.7 |
180 |
3.6 |
1185 |
72 |
230 |
2.2 |
150 |
3.7 |
744 |
86 |
230 |
1.9 |
140 |
3.5 |
549 |
94 |
230 |
1.7 |
130 |
3.3 |
435 |
101 |
3-faz bez przewodu zerowego obcienie R |
|||||
U1 |
J1 |
U2 |
J2 |
PO |
Z |
[V] |
[A] |
[V] |
[A] |
[W] |
[ O] |
230 |
3.7 |
215 |
0 |
2193 |
43 |
230 |
3.2 |
205 |
0 |
1626 |
58 |
230 |
2.7 |
195 |
0 |
1134 |
72 |
230 |
2.2 |
220 |
0 |
804 |
76 |
3-faz bez przewodu zerowego obcienie RL |
|||||
U1 |
J1 |
U2 |
J2 |
PO |
Z |
[V] |
[A] |
[V] |
[A] |
[W] |
[ O] |
230 |
3.9 |
230 |
0 |
2730 |
32 |
230 |
3.7 |
225 |
0 |
2511 |
36 |
230 |
3.5 |
220 |
0 |
2208 |
43 |
230 |
3.2 |
215 |
0 |
1851 |
50 |
230 |
2.9 |
205 |
0 |
1509 |
58 |
230 |
2.4 |
200 |
0 |
1083 |
65 |
4. Charakterystyki.

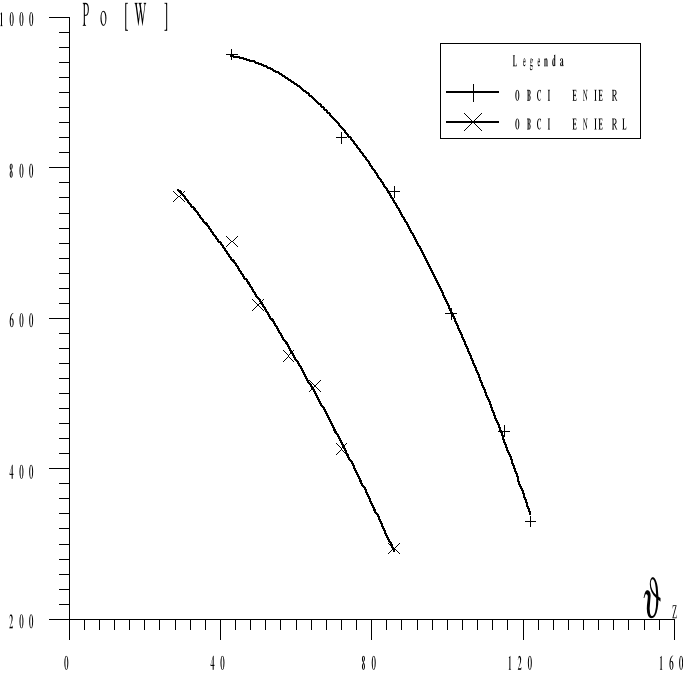

Charakterystyka Po=f(Z) przy obcieniu jednej fazy.
Charakterystyka Po=f(Z) przy obcieniu trzech fazy z przewodem zerowym.
Charakterystyka Po=f(Z) przy obcieniu trzech fazy bez przewodu zerowego. Wnioski
Sterowniki mocy s to ukady suce do regulacji mocy elektrycznej przesyanej do odbiornika prdu przemiennego. sterowniki mocy s wytwarzane jako jedno- i trójfazowe. sterownik jednofazowy skada si z elektronicznego ukadu wyzwalania bramkowego i cznika tyrystorowego, w którym mog by stosowane: triaki, bloki elektroizolowane zawierajce dwa tyrystory poczone przeciwrównolegle, mostki diodowe zwarte na przektnej tyrystorem lub dwa szeregowo poczone ukady przeciwrównolegle poczonych diod i tyrystorów.
Podczas sterowania impulsowego typu zacz-wycz sterownik mocy dziaa jak przekanik póprzewodnikowy. Moc odbiornika jest funkcj impulsowego sygnau sterujcego. Prd wyjciowy sterownika wczany jest synchronicznie z przejciem napicia zasilajcego przez zero, po pojawieniu si stanu wysokiego na wejciu sterujcym. Przy sterowaniu fazowym wystpuje ciga zmiana mocy odbiornika, realizowana przez zmian kta zaczania prdu odbiornika w funkcji analogowego lub cyfrowego sygnau sterujcego. Przy sterowaniu impulsowym ze zmian czstotliwoci impulsowania wystpuje równoczenie zmiana wspóczynnika wypenienia i czstotliwoci impulsów mocy w funkcji sygnau sterujcego, przy czym prd wyjciowy sterownika wczany jest synchronicznie z przejciem napicia zasilajcego przez zero.
