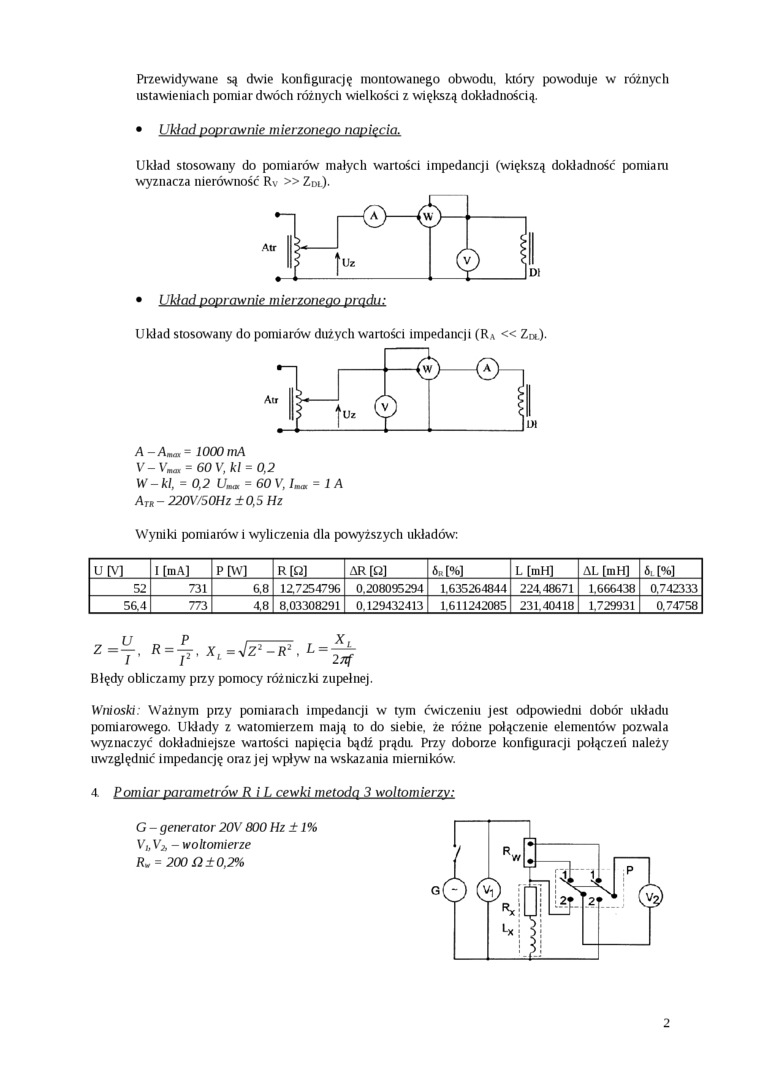

Przewidywane są dwie konfigurację montowanego obwodu, który powoduje w różnych ustawieniach pomiar dwóch różnych wielkości z większą dokładnością.

• Układ poprawnie mierzonego napięcia.

Układ stosowany do pomiarów małych wartości impedancji (większą dokładność pomiaru wyznacza nierówność Rv » Zdl).

• Ukła&uouLmmzjińaizoiKgę yrgdu;

Układ stosowany do pomiarów dużych wartości impedancji (R_A « Zdl).

A -A_ma, = 1000 mA V - V_m<n = 60 V, kl = 0,2 W-kl, = 0,2 U_ma' = 60V,I_mm = 1A A_tk - 220V/50Hz ±0,5 Hz

Wyniki pomiarów i wyliczenia dla powyższych układów:

UM	I [mA]	P[W]	EM	AR [G]	Ók [%]	L [mH]	AL [mH]	ói [%]
52	731	6.8	1Z7254796	0,208095294	1.635264844	224.48671	1.666438	0,742333
56.4	773	4.8	8,03308291	0.129432413	1.611242085	231.40418	1.729931	0.74758

=y. R = y, X, =Vz^F^fi⁷.

Z =

Błędy obliczamy prcy pomocy różniczki zupełnej.

Wnioski: Ważnym ptzy pomiarach impedancji w tym ćwiczeniu jest odpowiedni dobór układu pomiarowego. Układy z watomierzem mają to do siebie, że różne połączenie elementów pozwala wyznaczyć dokładniejsze wartości napięcia bądź prądu Przy doborze konfiguracji połączeń należy uwzględnić impedancję oraz jej wpływ na wskazania mierników.

4. Pomiar eonnmów R i L ęę^ki metoda 2 woltomierzy;

G - generator 20V 800 Hz ± 1% V_h - woltomierze R_w = 200 £2 ± 0,2%
