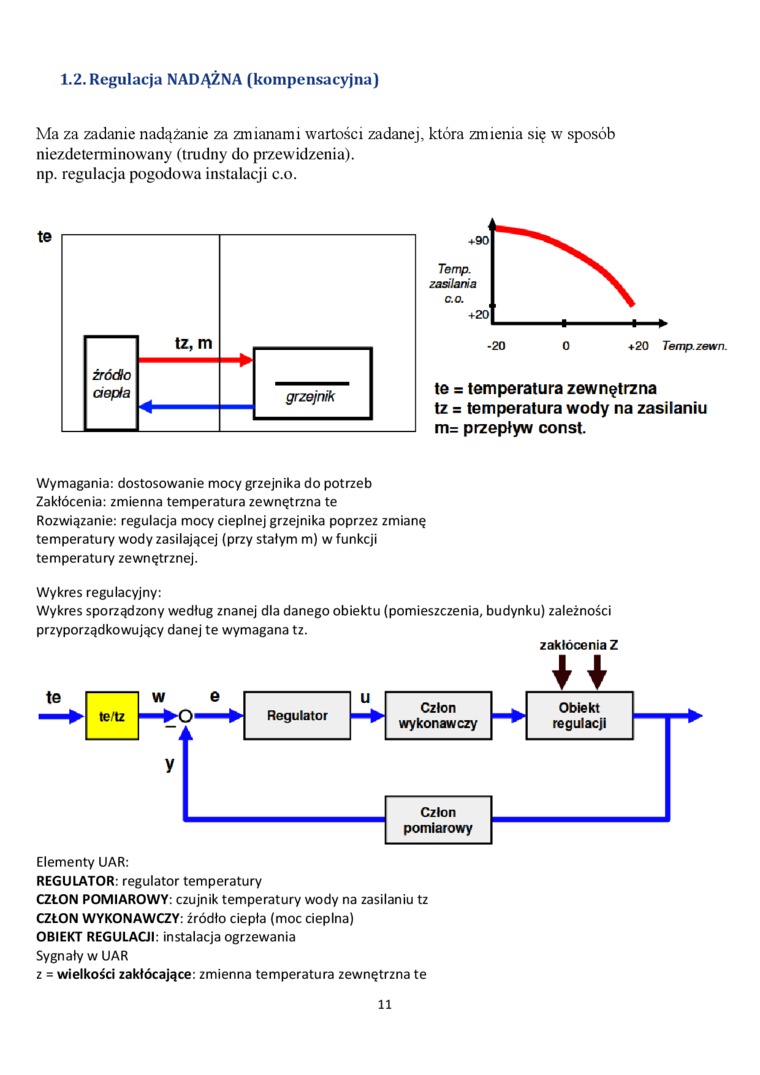

1.2. Regulacja NADĄZNA (kompensacyjna)

Ma za zadanie nadążanie za zmianami wartości zadanej, która zmienia się w sposób niezdeterminowany (trudny do przewidzenia), np. regulacja pogodowa instalacji c.o.

-20    0    +20 Temp zewn.

te

	tz, m
źródło
ciepła	4		grzejnik

te = temperatura zewnętrzna tz = temperatura wody na zasilaniu m= przepływ const.

Wymagania: dostosowanie mocy grzejnika do potrzeb Zakłócenia: zmienna temperatura zewnętrzna te Rozwiązanie: regulacja mocy cieplnej grzejnika poprzez zmianę temperatury wody zasilającej (przy stałym m) w funkcji temperatury zewnętrznej.

Wykres regulacyjny:

Wykres sporządzony według znanej dla danego obiektu (pomieszczenia, budynku) zależności

przyporządkowujący danej te wymagana tz.

zakłócenia Z

Elementy UAR:

REGULATOR: regulator temperatury

CZŁON POMIAROWY: czujnik temperatury wody na zasilaniu tz CZŁON WYKONAWCZY: źródło ciepła (moc cieplna)

OBIEKT REGULAGI: instalacja ogrzewania Sygnały w UAR

z = wielkości zakłócające: zmienna temperatura zewnętrzna te
