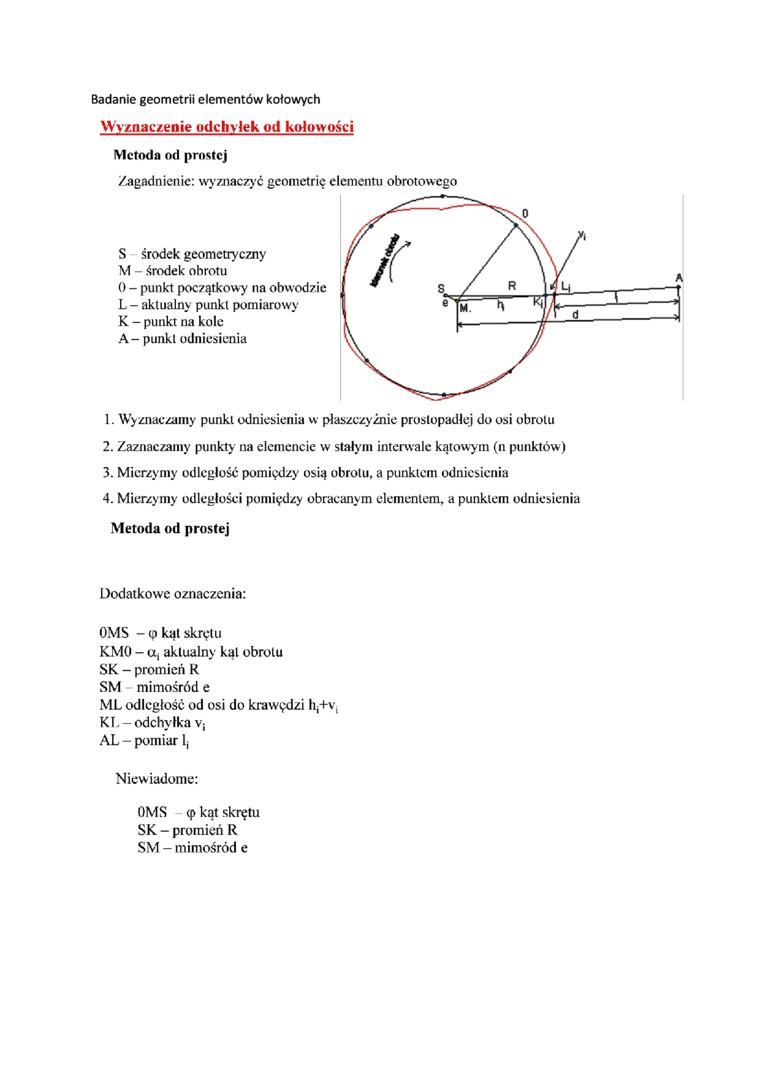

Badanie geometrii elementów kołowych Wyznaczenie odchyłek od kołowości Metoda od prostej

Zagadnienie: wyznaczyć geometrię elementu obrotowego

S środek geometryczny M - środek obrotu 0 - punkt początkowy na obwodzie L- aktualny punkt pomiarowy K - punkt na kole A - punkt odniesienia

1.    Wyznaczamy punkt odniesienia w płaszczyźnie prostopadłej do osi obrotu

2.    Zaznaczamy punkty na elemencie w stałym interwale kątowym (n punktów)

3.    Mierzymy odległość pomiędzy osią obrotu, a punktem odniesienia

4.    Mierzymy odległości pomiędzy obracanym elementem, a punktem odniesienia Metoda od prostej

Dodatkowe oznaczenia:

OMS - <|> kąt skrętu KMO - Uj aktualny kąt obrotu SK - promień R SM mimośród e

ML odległość od osi do krawędzi hj+V| KL- odchyłka v_s AL - pomiar 1,

Niewiadome:

OMS <p kąt skrętu SK - promień R SM - mimośród e
