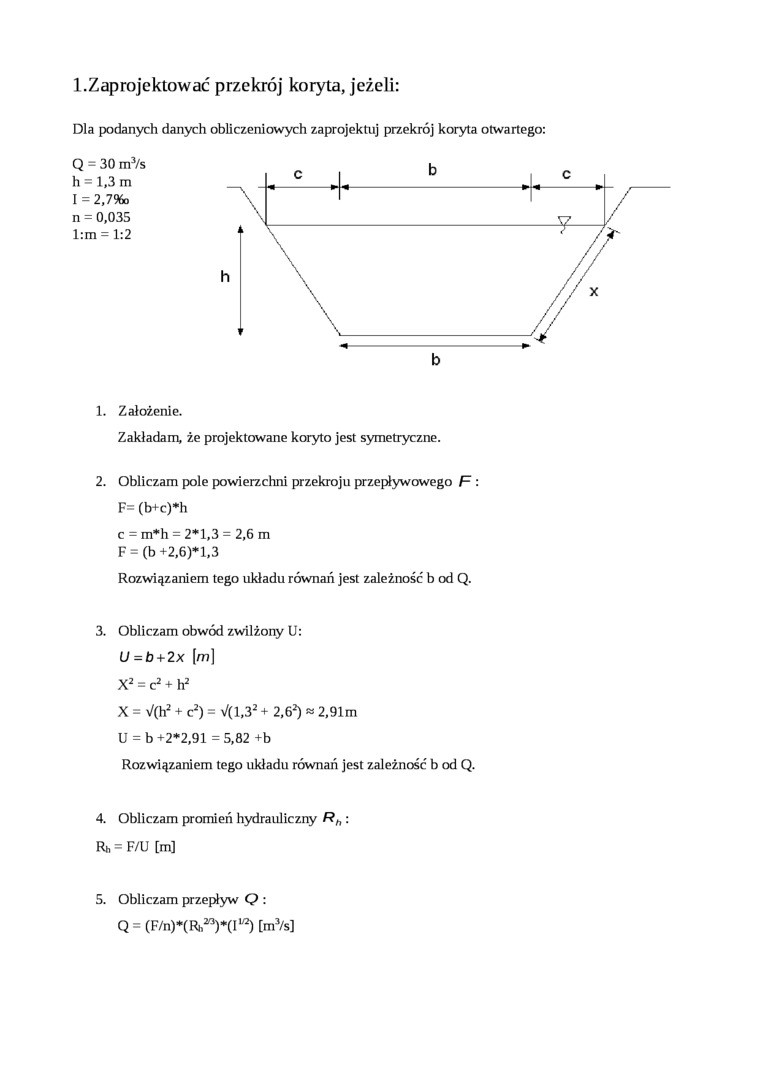

1.Zaprojektować przekrój koryta, jeżeli:

Dla podanych danych obliczeniowych zaprojektuj przekrój koryta otwartego:

Q = 30 m³/s h = 1,3 m I = 2,796o n = 0,035 l:m = 1:2

b

c

C

h

b

1.    Założenie.

Zakładam, że projektowane koryto jest symetryczne.

2.    Obliczam pole powierzchni przekroju przepływowego F : F= (b+c)*h

c = m*h = 2*l,3 = 2,6m F = (b+2,6)*1,3

Rozwiązaniem tego układu równań jest zależność b od Q.

3.    Obliczam obwód zwilżony U:

U=b + 2x [m]

X² = c² + h²

X = V(h² + c²) = V(l,3² + 2,6²) * 2,91m U = b +2*2,91 = 5,82 +b

Rozwiązaniem tego układu równań jest zależność b od Q.

4.    Obliczam promień hydrauliczny R_h :

Rh = F/U [m]

5.    Obliczam przepływ Q :

Q = (F/n)*(Rh^M)*(I^) [m³/s]
