Badanie silnika szeregowego prądu stałego v3, Politechnika Lubelska


Politechnika Lubelska

Laboratorium Maszyn Elektrycznych

Ćwiczenie Nr 10

Nazwisko: Skwarek

Ścirka

Wilk

Uziębło

Imię: Piotr

Artur

Piotr

Paweł

Semestr

VI

Grupa

ED 6.4

Rok akad.

1996/97

Temat : Badanie silnika szeregowego prądu stałego.

Data wykonania

7.03.97

Ocena

Dane silnika:

Pn = 1.1 kW

Isn = 6.5 A

nn = 950 obr/min

RA1-A2 = 1.77 Ω

RB1-B2 = 1.49 Ω

RD1-D2 = 1.71 Ω

ϑ = 20°C

Schemat układu pomiarowego :

[Author ID1: at Fri Mar 14 02:00:00 1997 ][Author ID1: at Fri Mar 14 02:00:00 1997 ][Author ID1: at Fri Mar 14 02:00:00 1997 ][Author ID1: at Fri Mar 14 02:00:00 1997 ][Author ID1: at Fri Mar 14 02:00:00 1997 ][Author ID1: at Fri Mar 14 02:00:00 1997 ][Author ID1: at Fri Mar 14 02:00:00 1997 ][Author ID1: at Fri Mar 14 02:00:00 1997 ]

1.Charakterystyka momentu rozruchowego.

Lp.

Us

Is

F1

F2

l1

l2

Mr1

Mr2

-

V

A

kG

kG

m

m

kGm

Nm

1

10

1.5

0.15

0

0.15

1.4715

2

15

2.5

0.3

0

0.3

2.943

3

20

3.5

1

2

0.55

0

0.55

5.3955

4

26

4.5

0.15

0.3

0.75

7.3575

5

31

5.5

0.1

0.45

1

9.81

6

37

6.5

0.2

0.5

1.2

11.772

7

40

7.1

0.35

0.5

1.35

13.2435

Komentarz z uwagi na nie możność wyznaczenia momentu tarcia nie można było wykonać wykresu zależności Me = f(Is)

2.Charakterystyka zewnętrzna

Dla prądu wzbudzenia nominalnego.

Lp.

Us

Is

n

Ib

F1

F2

l1

l2

M1

M2

-

V

A

obr/min

A

kG

kG

m

m

kGm

Nm

1

222

7.5

875

0

0.3

0.55

1.4

13.7

2

220

6.7

840

0

0.25

0.45

1.1

11.2

3

220

6

1000

0

0.1

0.45

1

9.8

4

222

5.7

1030

0

1

2

0.1

0.4

0.9

8.8

5

222

5.15

1100

0

0.2

0.3

0.8

7.8

6

224

4.8

1150

0

0.1

0.3

0.7

6.8

7

224

3.9

1300

0

0.1

0.2

0.5

4.9

8

224

3.4

1420

0

0.4

0

0.4

3.9

Przykładowe obliczenia:

M1 = l1*F1 + l2*F2 = 1kG*0.35m + 2kG*0.55m = 1.45kGm

M2 = M1 * 9.81 = 14.2 [Nm]

Dla prądu wzbudzenia równego 0.5 nominalnego.

Lp.

Us

Is

n

Ib

F1

F2

l1

l2

M1

M2

-

V

A

obr/min

A

kG

kG

m

m

kGm

Nm

1

11.6

1050

6.2

0.5

0.55

1.6

15.6

2

11

1100

5.8

0.4

0.55

1.5

14.7

3

220

10.8

1110

5.8

1

2

0.35

0.55

1.45

14.2

4

10.2

1150

5.5

0.25

0.55

1.35

13.2

5

9.4

1220

5.08

0.1

0.55

1.2

11.7

6

7.8

1400

4.2

0.15

0.35

0.85

8.3

7

6.6

1650

3.4

0.1

0.25

0.6

5.8

Charakterystyka obciążenia silnika szeregowego.

0x01 graphic

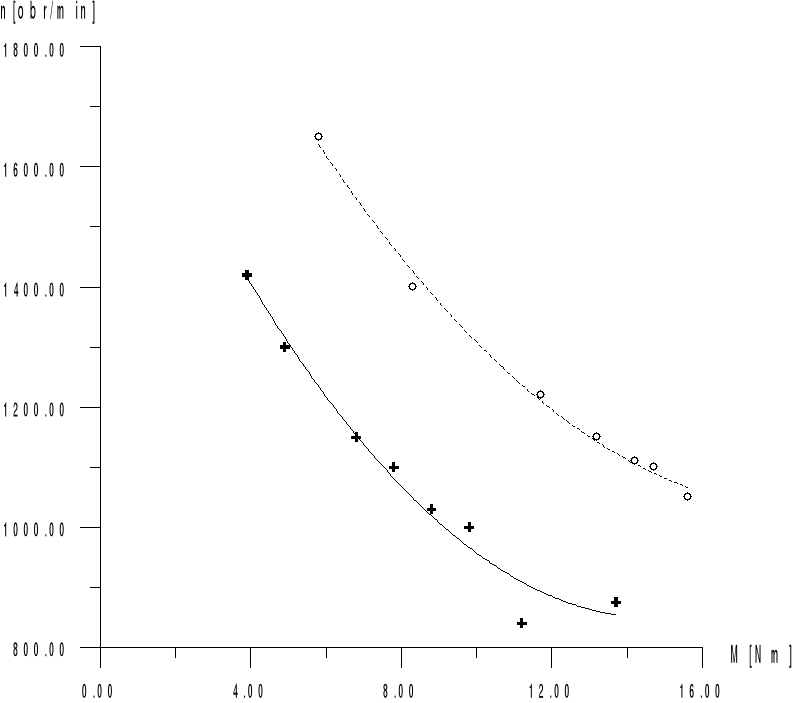

Charakterystyka mechaniczna

0x01 graphic

3. Wyznaczanie sprawności silnika metodą bezpośrednią.

Lp.

Us

Is

P1

n

ω

M2

P2

η

-

V

A

W

obr/min

1/s

Nm

W

-

1

222

7.5

1665

875

91.6

13.7

1254.9

0.75

2

220

6.7

1474

840

87.96

11.2

985.1

0.67

3

220

6

1332

1000

104.7

9.8

1026

0.77

4

222

5.7

1265

1030

107.9

8.8

949.5

0.75

5

222

5.15

1143

1100

115.2

7.8

898.6

0.79

6

224

4.8

1075

1150

120.4

6.8

818.72

0.76

7

224

3.9

873

1300

136.1

4.9

666.89

0.76

8

224

3.4

761.6

1420

148.7

3.9

579.9

0.76

Przykładowe obliczenia:

ω = 2*π*n/60 = 2*875*π/60 = 91.6 [1/s]

η=

Wykres sprawności silnika szeregowego.

4. Charakterystyka biegu jałowego.

Charakterystykę tę wykonuje się na podstawie pomiarów wykonanych w punkcie 2.

Lp.

Us

Is

ΔU

U'w

U0

n

-

V

A

V

V

V

obr/min

1

222

7.5

39.25

182.75

198.4

875

2

220

6.7

35.3

184.7

208.9

840

3

220

6

31.2

188.8

179.36

1000

4

222

5.7

30.3

191.7

176.2

1030

5

222

5.15

27.8

194.2

167.7

1100

6

224

4.8

25.9

198.1

163.6

1150

7

224

3.9

21.4

202.6

148

1300

8

224

3.4

18.9

205.1

137.2

1420

Przykładowe obliczenia :

ΔU = Is (RA1A2 + RD1D2 + RE1E2) + 2*ΔUp = 7.5A * (1.77 Ω+1.49 Ω+1.71 Ω) +2V = 39.25V

U'w = Us - ΔU = 222V - 39.25V = 182.75

U0 = U'w*

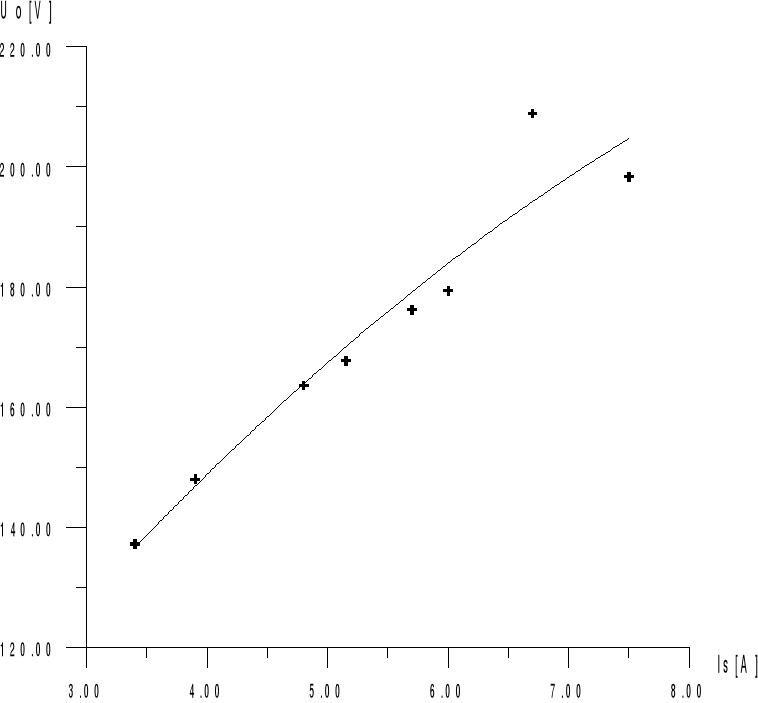

Charakterystyka biegu jałowego.

0x01 graphic

5. Charakterystyka prędkości obrotowej w funkcji napięcia.

Została pomierzona przy prądzie Is = 0.8*In = 5.2 A

Lp.

Us

n

-

V

obr/min

1

116

400

2

124

500

3

136

600

charakterystyk n=f(Us)

0x01 graphic

6. Uwagi i wnioski.

W ćwiczeniu powyższym badaliśmy silnik szeregowy. Pomierzyliśmy w nim charakterystyki momentu rozruchowego , charakterystyk zewnętrznych n = f(Us).

Na podstawie tych pomiarów wykreśliliśmy charakterystyki Mr = f(Is) , n = f(Is) , n = f(M) , n = f(Us) .

Generalnie charakterystyki nie odbiegają znacznie od oczekiwanych przedstawionych w skrypcie.

Przy wykreślaniu charakterystyki w punkcie 1. wynikł problem z wykreśleniem zależności momentu elektromagnetycznego od Is. Było to związane z tym, że nie można było wyznaczyć momentu tarcia o który należałoby przesunąć charakterystykę Mr = f(Is) w górę. Charakterystyka ta zakrzywia się dla Mr<0 i dlatego nie można wyznaczyć momentu tarcia przez przedłużenie prostoliniowej części wykresu do przecięcia z osią momentów.

Punkty 3. i 4. wykonaliśmy na podstawie pomiarów z punktu 2. W punkcie 3. otrzymaliśmy duży rozrzut wyników które teoretycznie dały się zaproksymować do charakterystyki podobnej do rzeczywistej, punkty leżą w dużej odległości od aproksymacji. W punkcie 4. przebieg zbliżony do teoretycznego ale dane w tym punkcie obarczone są dodatkowym błędem przez przyjęcie że U'w=Uo .

W punkcie 5. nie było możliwości wykonania pomiarów dla ustalonych prądów In i 1.2In, a dla prądu 0.8In można było uzyskać tylko 3 punkty pomiarowe. Tak więc zamiast trzech charakterystyk otrzymaliśmy tylko jedną i to wykreśloną na podstawie tylko trzech punktów. Charakterystyka ta powinna być prostą i trzy punkty powinny wystarczyć do jej wykreślenia toteż zrobiłem to, jednak jest on zbyt stroma (powinna przecinać oś Us w pobliżu początku układu.[Author ID1280: at Mon Dec 4 13:48:00 1899 ]
