Przygotowanie do pracy maszyny prądu stałego


Politechnika Lubelska

Laboratorium Maszyn Elektrycznych

w Lublinie

Ćwiczenie nr 8

Wykonali: Jędruchniewicz G, Blachani M.,

Bryda A, Janicki T

Semestr

VI

Grupa

ED 6.3

Rok akad.

1997/98

Temat ćwiczenia: Przygotowanie do pracy maszyny prądu stałego

Data wykonania

02.04.98

Ocena

Cel ćwiczenia.

Celem wykonywanego przez nas ćwiczenia jest zapoznanie się z czynnościami wykonywanymi przy badaniu maszyny oraz z kryteriami dopuszczenia jej do pracy. Badania wykonywane są przy okresowym sprawdzaniu, kontroli produkcji i naprawie maszyny.

Oględziny zewnętrzne.

dane znamionowe

Typ G66n Un=110V liczba biegunów głównych 4

Nr 4820682 In=60A liczba biegunów pomocniczych 4

Pn=5,5kW 4 sworznie szczotkowe z 3 szczotkami

nn=1420obr/min

Chłodzenie maszyny - wiatraczek zamontowany na wale silnika.

Luz w łożyskach nie występuje, nie stwierdziliśmy wyczuwalnych oporów w toczeniu wału.

Izolacja w środku maszyny w stanie dobrym. Uszkodzenia izolacji przy wyprowadzonych zaciskach przyłączeniowych. Pęknięta obudowa przy wale silnika.

Uszkodzenia doprowadzeń do niektórych szczotek. Szczotki niedopasowane do komutatora. Szczotkotrzymacze nie dociskają szczotek do komutatora. Bruzda od szczotek na powierzchni komutatora, zarysowania i zanieczyszczenie powierzchni.

Pomiar szczelin powietrznych.

szczeliny między biegunami głównymi a twornikiem

l1

l2

l3

l4

lśr

lśr-10%lśr

lśr+10%lśr

mm

mm

mm

mm

mm

mm

mm

1,30

1,50

1,25

1,50

1,387

1,249

1,526

szczeliny między biegunami pomocniczymi a twornikiem

l1

l2

l3

l4

lśr

lśr-5%lśr

lśr+5%lśr

mm

mm

mm

mm

mm

mm

mm

2,05

2,00

2,15

2,10

2,075

1,971

2,179

    1. Pomiar docisku szczotek.

Lp.

F1

p1

F2

p­2

kG

N/cm2

kG

N/cm2

1

0,15

1,911

0,13

1,65

2

0,12

1,52

0,23

2,9

3

0

0

0,12

1,52

0x01 graphic

Pomiar centryczności komutatora

Wyznaczanie końców poszczególnych uzwojeń.

0x01 graphic

Połączone ze sobą pary zacisków jednym uzwojeniem to: A-E; B-D; C-F.

6. Pomiar rezystancji izolacji uzwojeń.

0x01 graphic

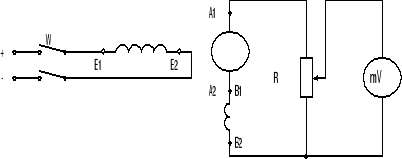

. Ustawienie szczotek w strefie neutralnej.

schemat układu badawczego

0x01 graphic

Ustawianie szczotek powinno przebiegać, aż do pozycji w której wychylenia miernika podczas rozwierania włącznika W były najmniejsze. Pozycja szczotek zastana przez nas na stanowisku była w pozycji neutralnej, nie dokonywaliśmy ustawienia ze względu na mocne zamocowanie szczotek w tej pozycji.

8. Sprawdzenie kolejności biegunów głównych i pomocniczych.

Przy zasilaniu głównego obwodu wzbudzenia igła magnetyczna czterokrotnie zmienia kierunek według porządku: N-S-N-S. Naprzeciw siebie leżą więc bieguny o tym samym kierunku pola magnetycznego.

Przy zasilaniu obwodu twornika i sprawdzaniu kolejności biegunów pomocniczych wyniki są podobne lecz zmiana następuje w innych miejscach (nad biegunami pomocniczymi).

9. Oznaczenie zacisków maszyny.

schematy

0x01 graphic
0x01 graphic

wykonanie oznaczenia

Wykonując oznaczenie uzwojenia bocznikowego opieraliśmy się na oznaczeniach A1 i B2 ustalonych w pkt. 5. W pierwszym układzie połączeń wirnik maszyny obracał się w prawo, więc zaciskowi C oznaczamy E1, zaś F - E2. Przy tak przyjętych oznaczeniach zestawiamy drugi schemat i oznaczamy zaciski uzwojenia szeregowego. W układzie po zwarciu uzwojenia szeregowego prędkość silnika zmalała. Należy więc zaciskowi A przypisać oznaczenie D1, a zaciskowi E oznaczenie D2. W pełni oznaczona tabliczka zaciskowa znajduje się poniżej.

oznaczona tabliczka

0x01 graphic

Wnioski

Badana przez nas maszyna nie może być dopuszczona do pracy głównie z uwagi na uszkodzenia mechaniczne przy szczotkach i zarysowania na komutatorze. Można to określić na podstawie oględzin.

Pomiar szczelin powietrznych wykazuje ich równomierność. Poszczególne szczeliny nie różnią się więcej niż ±10% (dla szczelin biegunów głównych) i ±5% (szczeliny biegunów pomocniczych) od wartości średnich.

Pomiar docisku szczotek jest wykonywany dla części szczotek. W przypadku gdy dana szczotka nie była dociskana (urwana lub brak sprężynek) jako wynik pomiaru wpisywaliśmy 0. W każdym zespole trzech szczotek można wyodrębnić jedną lub dwie które są dociskane w sposób prawidłowy (docisk w granicach (1,5-2,5)N/cm2). Nierównomierność dociskania jest duża i nie mieści się w przedziale ±10% docisku średniego.

Pomiar centryczności nie wykazał konieczności przetaczania komutatora. Wynik otrzymany (0,01mm) jest mniejszy niż dopuszczalny normą (0,02mm). Pomiaru w stanie nagrzanym nie wykonywaliśmy.

Wyznaczanie końców poszczególnych uzwojeń jest opisane w pkt. 5. Z przeprowadzonych pomiarów wynika, że uzwojenie komutacyjne w badanej maszynie nie jest dzielone.

Rezystancje izolacji odczytywane w 60 sekundzie pomiaru mają prawidłowe wartości w porównaniu z wyznaczoną ze wzoru.

Sprawdzana przez nas maszyna po odpasowaniu szczotek i poprawieniu szczotkotrzymaczy może zostać dopuszczona do pracy.
