Obróbka skrawaniem, SKR6


0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

Wnioski:

Do najważniejszych czynników wywierających wpływ na moment skrawania i siłę posuwową podczas wiercenia można zaliczyć : własności materiału obrabianego, posuw , głębokość skrawania , średnicę wiertła , głębokość wiercenia , kąt wierzchołkowy , kąt pochylenia linii śrubowej rowka wiórowego , długość poprzecznej krawędzi skrawającej , zużycie wiertła , ciecze chłodząco-smarujące. Wzrost posuwu i głębokości skrawania na siłę posuwową i moment skrawania jest podobny jak w toczeniu. Ze zwiększeniem tych parametrów wzrastają : pole przekroju poprzecznego warstwy skrawanej i opory skrawania , co w efekcie powoduje zwiększenie się momentu skrawania i siły posuwowej.

Wpływ własności materiału obrabianego. Największy wpływ na wartość momentu i siły posuwowej wywierają własności wytrzymałościowe , a w szczegółności wytrzymałość na rozciąganie lub twardość. Wzory na moment i siłę przy wierceniu:

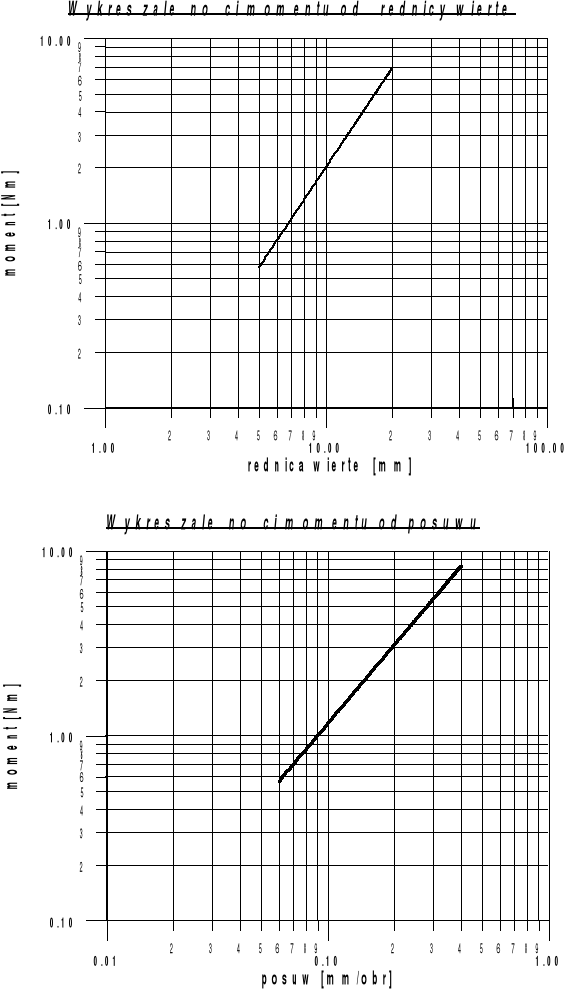

M=1.85*D1.5*p1.4

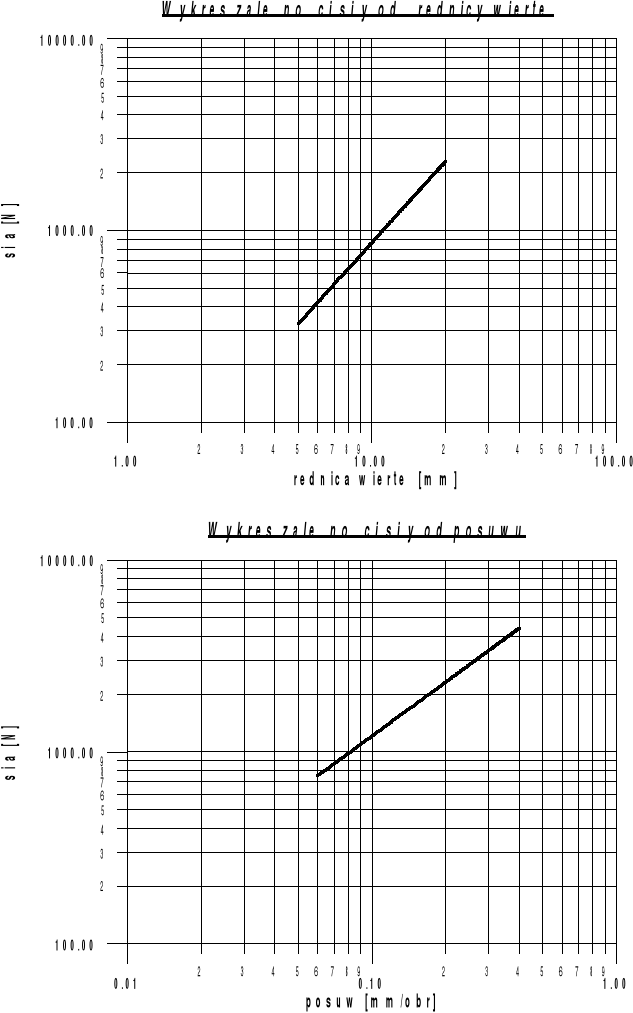

P=401.5*D1.1*p0.7
