Laboratorium z Obróbki Skrawaniem
IMiR Grupa pościgowa	Temat: Badanie energetyczne obrabiarki.
Ćw. Nr 6	Imię i nazwisko: Marcin Nowak	Ocena :

1. Przebieg pomiarów Celem ćwiczenia było wyznaczenie mocy użytecznej metodą różnicową .W metodzie tej strata mocy tokarki zależy od obciążenia obrabiarki a równa jest stratom mocy biegu jałowego. W związku z tym podajemy nominalne wartości prędkości obrotowe przy nieobciążonej obrabiarce i odczytujemy prędkości rzeczywiste. Różnica pomiędzy tymi prędkościami jest podstawą do wyliczenia mocy która jest tracona w obrabiarce. Znając moc jesteśmy w stanie wyliczyć sprawność danej obrabiarki.

2.Wyniki pomiarów

* dla biegu jałowego

Przełożenie	L. p	n ustawione [obr/min]	n rzeczywiste [obr/min]	Moc [kW]
	1	14	15	0.8
	2	22.4	24	0.8
	3	35.5	38	0.9
	4	56	60	1
	5	71	75	1
	6	90	98	1
1/8	7	112	117	1.1
	8	140	153	1.1
	9	180	187	1.2
	10	224	244	1.3
	11	280	294	1.7
	12	355	383	2
	13	450	473	1
	14	560	590	1.1
	15	710	771	1.4
	16	900	928	1.6
	17	1120	1212	2.1
1/1	18	1400	1458	2.4
	19	1800	1929	3.2
	20	2240	2316	3.6
	21	2800	3018	4.5

* dla pięciu różnych obciążeń i prędkości (obciążenie na tarczy)

L p	n ustawione [obr/min]	n rzeczywiste przy hamowaniu [obr/min]	Moc [kW]	Obciążenie [N]	Obciążenie [N m]
1	355	373	5.2	107	10.7
2	280	290	3.5	102	10.2
3	450	461	4.2	106	10.6
4	560	572	5.2	104	10.4
5	710	739	6.8	106	10.6

* obciążenie co 50 [N] przy ustalonej prędkości

Prędkość 710 [obr/min]

Lp	n rzeczywiste [obr/min]	Moc [kW]	Obciążenie [N]	Obciążenie [Nm]	Nu [kW]	%
1	771	1.4	0	0	0	0.25
2	757	3.8	50	5	3.9	0.18
3	743	6.8	100	10	7.6	0.15
4	707	10.4	150	15	10.9	0.12
5	672	12.1	200	20	13.8	0.13

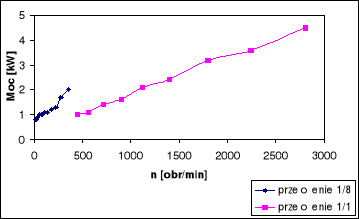

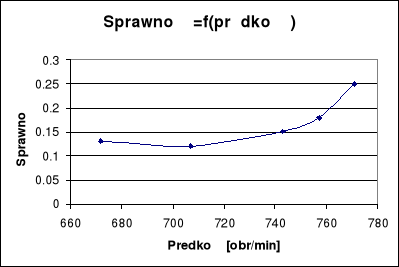

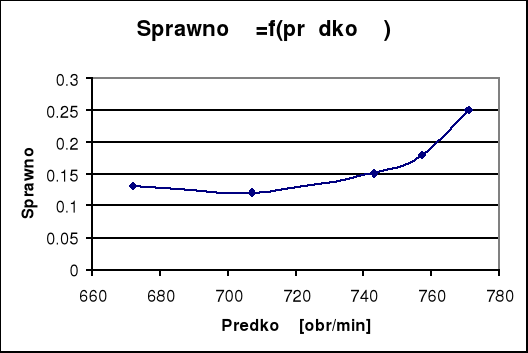

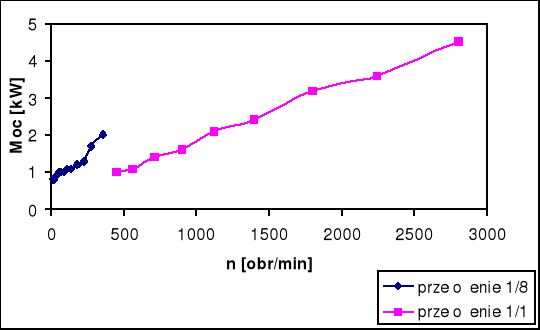

3.Wykresy

4.Wnioski

Pomiar został przeprowadzony błędnie ponieważ prędkość rzeczywista jest większa niż ustawiona na obrabiarce. Spowodowane mogło to być złym odczytem z tachometru. Prędkość rzeczywista powinna być mniejsza od prędkości nastawionej.

Gdy obciążenie wrzeciona wzrasta maleje sprawność i przy dużych obciążeniach zbliża się do zera. Przy dużej wartości odciążenia może nastąpić uszkodzenie obrabiarki.

---
