Laboratorium z obróbki skrawaniem
Ozga Artur Ćwiczenie nr 4
IMiR Rok III
Grupa 7B
Badania energetyczne obrabiarek.
Schemat układu pomiaru mocy elektrycznej pobieranej przez silnik (szkic odręczny)
Przebieg pomiarów w celu wyznaczenia mocy użytecznej metodą różnicową.
W metodzie tej strata mocy tokarki nie zależy od pracy (od obciążenia) obrabiarki a równa jest stratom mocy biegu jałowego. W związku z tym zadajemy nominalne prędkości obrotowe przy nieobciążonej obrabiarce i odczytujemy prędkości rzeczywiste. Ich różnica jest podstawą do wyliczenia mocy traconej w obrabiarce. Ponadto na podstawie mocy jesteśmy w stanie wyliczyć sprawność urządzenia.
Wyniki pomiarów:
a) dla biegu jałowego
Przełożenie |
L.p. |
nustawione [obr/min] |
nrzeczywiste [obr/min] |
Moc odczytana [kW] |
1/8 |
1 |
14 |
15 |
0,8 |
|
2 |
22,4 |
24 |
0,8 |
|
3 |
35,5 |
38 |
0,9 |
|
4 |
56 |
60 |
1,0 |
|
5 |
71 |
75 |
1,0 |
|
6 |
90 |
98 |
1,0 |
|
7 |
112 |
117 |
1,1 |
|
8 |
140 |
153 |
1,1 |
|
9 |
180 |
187 |
1,2 |
|
10 |
224 |
244 |
1,3 |
|
11 |
280 |
294 |
1,7 |
|
12 |
355 |
383 |
2 |
1/1 |
13 |
450 |
473 |
1 |
|
14 |
560 |
590 |
1,1 |
|
15 |
710 |
771 |
1,4 |
|
16 |
900 |
928 |
1,6 |
|
17 |
1120 |
1212 |
2,1 |
|
18 |
1400 |
1458 |
2,4 |
|
19 |
1800 |
1929 |
3,2 |
|
20 |
2240 |
2316 |
3,6 |
|
21 |
2800 |
3018 |
4,5 |
b) dla pięciu różnych obciążeń i prędkości obrotowych
obciążenie na tarczy o promieniu 100 [mm]
L.p. |
nustawione [obr/min] |
nrzeczywiste przy hamowaniu [obr/min] |
Moc odczytana [kW] |
Obciążenie [N] |
Obciążenie [Nm] |
1 |
355 |
373 |
5,2 |
107 |
10,7 |
2 |
280 |
290 |
3,5 |
102 |
10,2 |
3 |
450 |
461 |
4,2 |
106 |
10,6 |
4 |
560 |
572 |
5,2 |
104 |
10,4 |
5 |
710 |
739 |
6,8 |
106 |
10,6 |
na danym stopniu obciążenie następuje co 50 [N] przy ustawionej prędkości 710 [obr/min]
L.p. |
nrzeczywiste [obr/min] |
Moc odczytana NO [kW] |
Obciążenie [N] |
Obciążenie [Nm] |
NU [kW] |
[%] |
1 |
771 |
1,4 |
0 |
0 |
0,0 |
0,25 |
2 |
757 |
3,8 |
50 |
5 |
3,9 |
0,18 |
3 |
743 |
6,8 |
100 |
10 |
7,6 |
0,15 |
4 |
707 |
10,4 |
150 |
15 |
10,9 |
0,12 |
5 |
672 |
12,1 |
200 |
20 |
13,8 |
0,13 |
Gdzie

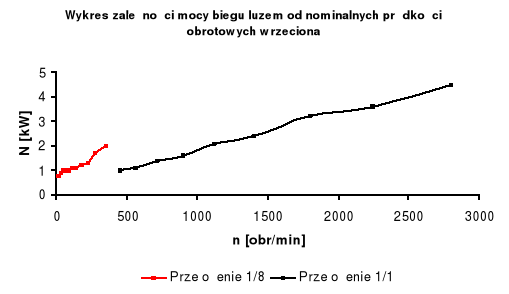

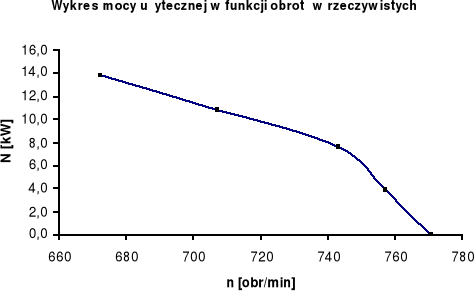

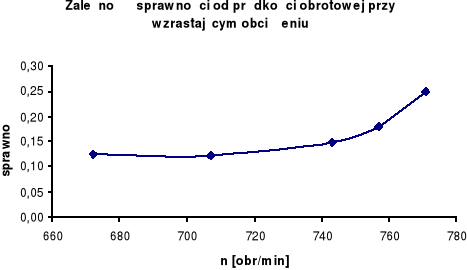

Wykresy
5. Wnioski
Ponieważ widać, że prędkości rzeczywiste wrzeciona są większe niż zadane, można uważać, że najprawdopodobniej urządzenie do pomiaru prędkości - tachometr- było źle wyskalowane lub niesprawne. Prędkości rzeczywiste powinny być mniejsze od zadanych ze względu na luzy i niedokładności wykonania obrabiarki.
Przy wzroście prędkości obrotowej taka sama siła obciążająca powoduje zwiększenie się mocy pobieranej przez tokarkę.
Wraz ze wzrostem obciążenia wrzeciona maleje sprawność i przy coraz większym obciążeniu zbliżałaby się do wartości bliskich zeru, aż do spalenia silnika lub zniszczenia przekładni.
