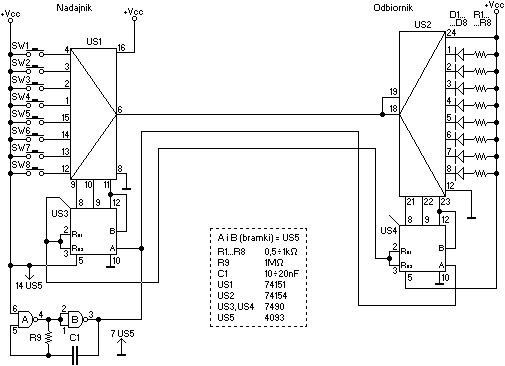

Schemat nadajnika i odbiornika

Układ działa na zasadzie, że gdy naciśniemy SW1, zapali się dioda D1, natomiast gdy naciśniemy SW2, to zapali się dioda D2 itd... Aktywnym stanem wejść i wyjść 74154 jest biegun 0 (dlatego katody diod połączono z wyjściem 74154). Generator ≈> 15Hz (należy tak dobrać żeby nie było przeskakiwania, tylko płynne świecenie diod).

---
