LABORATORIUM SYSTEMÓW
ŁĄCZNOŚCI W TRANSPORCIE

INSTRUKCJA DO

ĆWICZENIA NR 4

ługi centrali abonenckiej DGT

DO U

ŻYTKU WEWNĘTRZNEGO

WARSZAWA 2005

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Cel i zakres ćwiczenia

Celem ćwiczenia jest prezentacja budowy cyfrowej centrali abonenckiej DGT oraz jej

możliwości usługowych.

Wprowadzenie

Od uruchomienia pierwszej centrali minęło już ponad 125 lat (1878 – New Heaven –

USA). Od tego czasu w systemach telekomunikacyjnych zaszły duże zmiany (w dziedzinie

techniki), a jednocześnie obserwujemy wyraźny powrót do początku ery telekomunikacji w

dziedzinie usług.

Podstawową funkcją każdej centrali pracującej w sieci publicznej (PSTN) jest przekaz

głosu między dwoma abonentami czyli usługa telefonii. Wiedzieli o tym pierwsi

konstruktorzy centrali ręcznej, wiedział również Almon Brown Strowger (1839 – 1902)

konstruktor pierwszej centrali automatycznej. Jego wynalazek – wybierak automatyczny –

zdecydowanie przyśpieszył proces obsługi abonentów, których liczba rosła lawinowo.

Jednakże na wiele lat zatrzymany został rozwój tzw. usług dodatkowych, do których należały:

zamawianie rozmowy z zajętym abonentem, budzenie czy blokada połączeń (nie

przeszkadzać). Powodem tego stanu rzeczy była ignorancja tych tak ważnych dzisiaj cech

każdej centrali telefonicznej ze strony ówczesnych operatorów.

Na przestrzeni lat wprowadzano coraz nowsze rozwiązania usprawniające proces

zestawiania połączeń (komutację) przez zastosowanie central opartych o rozwiązania

mechaniczne (centrale biegowe, krzyżowe), elektroniczne (lampowe, przekaźnikowe), aż w

końcu cyfrowe, a dziś również komputerowe (komutacja VoIP). Rozwój układów

elektronicznych i ich miniaturyzacja pozwolił na budowę central o dużym stopniu integracji

(nawet do kilku tysięcy abonentów w jednym węźle), wszystko sterowane programowo. W

sieciach tych połączenia pomiędzy węzłami komutacyjnymi realizowane były za pomocą

cyfrowych systemów teletransmisyjnych, wykorzystujących modulację impulsowo-kodową

PCM. Sygnał transmitowany pomiędzy centralami miał postać cyfrową o podstawowej

przepływności 64 kbit/s. Sieci te nazwano IDN (ang. Integrated Digital Network), jako że

były zbudowane z elementów cyfrowych, jednak wciąż obsługujących analogowych

abonentów końcowych.

Dziś

najpopularniejszą

siecią,

której

zaimplementowano

większość

dotychczasowych usług (znanych z central ręcznych) oraz dodano wiele nowych, jest sieć z

integracją usług ISDN (ang. Integrated Services Digital Network). Jest to sieć, w której

założono, iż zarówno węzły w sieci (centrale) jak i użytkownicy (abonenci) są „cyfrowi”.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Ustanowienie powyższego założenia spowodowało poważne oszczędności w szeroko

rozumianej transmisji sygnałów, gdyż transmisja cyfrowa po łączu analogowym wymagała

podwójnego przetwarzania. U abonenta z postaci cyfrowej na analogową za pomocą urządzeń

modemowych, oraz z analogowej na cyfrową w centrali, która będąc cyfrową musiała

ponownie dokonywać konwersji. Zastosowanie cyfrowych terminali abonenckich

wyeliminowało to niepotrzebne przetwarzanie.

2.1 Sieci telekomunikacyjne - podstawowe pojęcia

Sieci telekomunikacyjne służą do zapewnienia środków do wzajemnej komunikacji

abonentów sieci. Każda sieć składa się z dwóch zasadniczych elementów, jakimi są węzły

komutacyjne oraz łącza.

Węzłem komutacyjnym (ang. commutation node) nazwiemy fizyczny punkt dostępu

do sieci lub punkt łączący kanały telekomunikacyjne. Najczęściej węzeł komutacyjny

utożsamiany jest z centralą telefoniczną, jednakże w ostatnich czasach coraz częściej jest to

specjalizowany serwer komutacyjny (komputer).

Mianem łącza (ang. circuit) określamy fizyczne połączenie dwupunktowe pomiędzy

dwoma urządzeniami końcowymi (para kanałów). Za systemami transmisji cyfrowej przyjęto,

iż kanał pozwala na komunikację jednokierunkową. A zatem aby była możliwa komunikacja

dwustronna konieczne jest użycie dwóch kanałów. Łącze telekomunikacyjne (ang. exchange

line) jest czymś więcej, gdyż stanowi zespół środków technicznych umożliwiających

przesyłanie sygnałów telekomunikacyjnych.

W sieci telekomunikacyjnej mamy też do czynienia z tzw. łączami komutowanymi

(ang. switched line), które są zestawiane przy każdorazowym wywołaniu generowanym przez

użytkownika. Jest to łącze tworzone między abonentami sieci, z odcinków znajdujących się

na drodze między nimi w taki sposób, że na czas rozmowy tworzone jest jedno „długie” łącze,

które niezwłocznie po odłożeniu mikrotelefonu na widełki aparatu jest kasowane. Zaletą

takiego rozwiązania jest możliwość zestawiania połączeń między różnymi punktami sieci.

W praktyce łącza telekomunikacyjne są realizowane z użyciem jednego z trzech

rodzajów środków:

−

Kable

miedziane

–

stanowią

najczęściej

spotykany

rodzaj

łączy

międzycentralowych. Zasadniczo średnica telekomunikacyjnej żyły miedzianej

wynosi 0,4 ÷ 0,6 mm, jednak dla łączy dalekosiężnych stosowane są przekroje

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

nawet do 1,1 mm. Żyły abonenckie grupuje się w pary, a następnie w wiązki. W

jednym kablu znajduje się zazwyczaj 10, 20 lub 40 par miedzianych.

−

Kable światłowodowe – dzięki swoim naturalnym własnościom (odporność na

zakłócenia elektromagnetyczne, mała tłumienność, szerokie pasmo transmisyjne)

obecnie są najczęściej stosowanym rodzajem łączy telekomunikacyjnych w

transmisji na średnie i duże odległości. Oznacza to, iż są opłacalne na łączach

międzycentralowych oraz w przypadku konieczności stosowania łączy o dużych

przepływnościach transmisyjnych.

−

Łącza radiowe – najczęściej stosowane na skraju sieci telekomunikacyjnych do

łączenia abonentów ruchomych.

Na poniższym rysunku (rys. 2.1a) przedstawiono zasadnicze elementy sieci

telekomunikacyjnej.

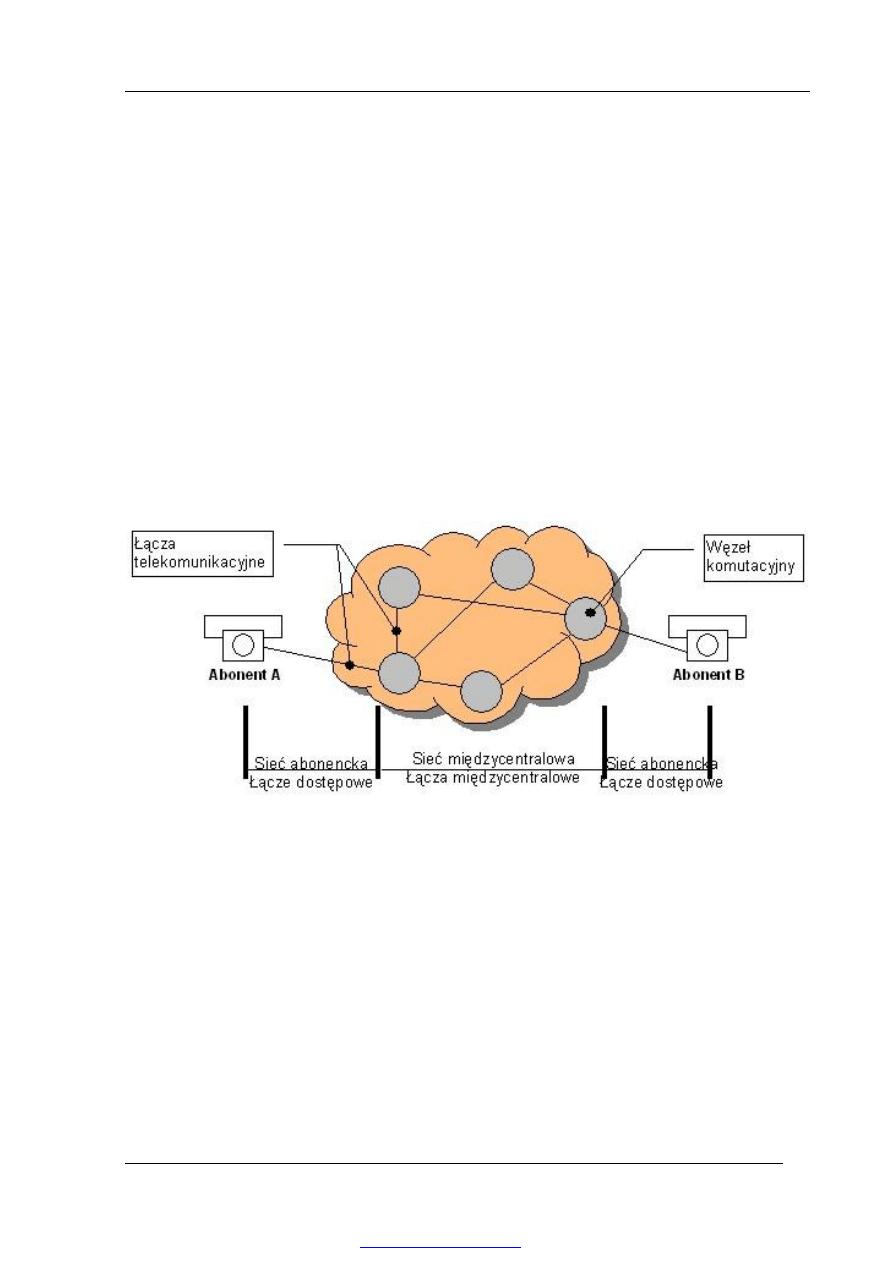

Rys. 2.1a Ogólna struktura sieci telekomunikacyjnej

2.2 Struktury sieci

W dzisiejszych sieciach telekomunikacyjnych możemy wyróżnić cztery typy struktur

sieci:

−

Struktura kratowa (ang. mesh), dawniej nazywana „każdy z każdym” zakłada,

iż każdy węzeł sieci jest połączony z każdym innym węzłem tej sieci.

Niewątpliwą zaletą takiego rozwiązania jest duża niezawodność struktury, gdyż

uszkodzenie łącza pomiędzy dwoma dowolnymi węzłami nie powoduje utraty

łączności między nimi. Wadą takiej struktury jest duża nadmiarowość ilości łączy,

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

a co za tym idzie wysoki koszt budowy. Jak łatwo zauważyć, liczba łączy w sieci

zawierającej n węzłów wynosi n(n – 1)/2. Przy dużej liczbie węzłów takie

rozwiązanie jest nie do przyjęcia.

−

Struktura gwiaździsta (ang. star) zakłada istnienie jednego węzła o wyższym

priorytecie, do którego doprowadzane są łącza od węzłów o niższym priorytecie.

Całość tworzy strukturę przypominającą gwiazdę. Takie rozwiązanie wymaga

mniejszej liczby łączy, co pozwala na obniżenie kosztów budowy sieci. Okupione

jest

jednak

zmniejszeniem

niezawodności,

bowiem

uszkodzenie

któregokolwiek łącza powoduje utratę łączności z danym węzłem.

W praktyce stosuje się sieci hybrydowe, w których zastosowano strukturę gwiaździstą

wzbogaconą o łącza rezerwowe (obejściowe). Przyjmuje się, że do każdego węzła

komutacyjnego muszą dochodzić co najmniej dwa kierunki międzycentralowe.

Wpływ sieci informatycznych rozszerzył istniejące dwa modele sieci o dwa kolejne:

−

Struktura magistralowa (ang. bus) jest zrealizowana w postaci jednego łącza, do

którego są dołączani kolejni abonenci. Rozwiązanie znalazło szerokie

zastosowanie na odcinkach łączności autostradowej czy na kolei, gdzie abonenci

są dołączani do linii magistralowej biegnącej wzdłuż torów kolejowych. Zaletą

tego rozwiązania jest duża oszczędność łączy, jednak podobnie jak w przypadku

struktury gwiaździstej uszkodzenie magistrali powoduje utratę łączności z częścią

węzłów (abonentów) sieci. Inną wadą jest ograniczenie możliwości

rozprzestrzenienia geograficznego abonentów. Zakłada się, że znajdują się oni w

pobliżu magistrali.

−

Struktura pierścieniowa (ang. ring) wprowadzone stosunkowo niedawno

rozwiązanie, które zapewnia dostęp do każdego węzła z dwóch stron. Dzięki temu

uszkodzenie dowolnego (jednego) łącza nie powoduje utraty łączności z węzłem,

gdyż istnieje dostęp z drugiej strony pierścienia. Struktura pierścieniowa jest

szczególnie popularna w sieciach opartych o łącza światłowodowe. Pierścienie

obejmują swym zasięgiem znaczący fragment kraju zapewniając dostęp do

kanałów teletransmisyjnych na poziomie kilku gigabitów na sekundę.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

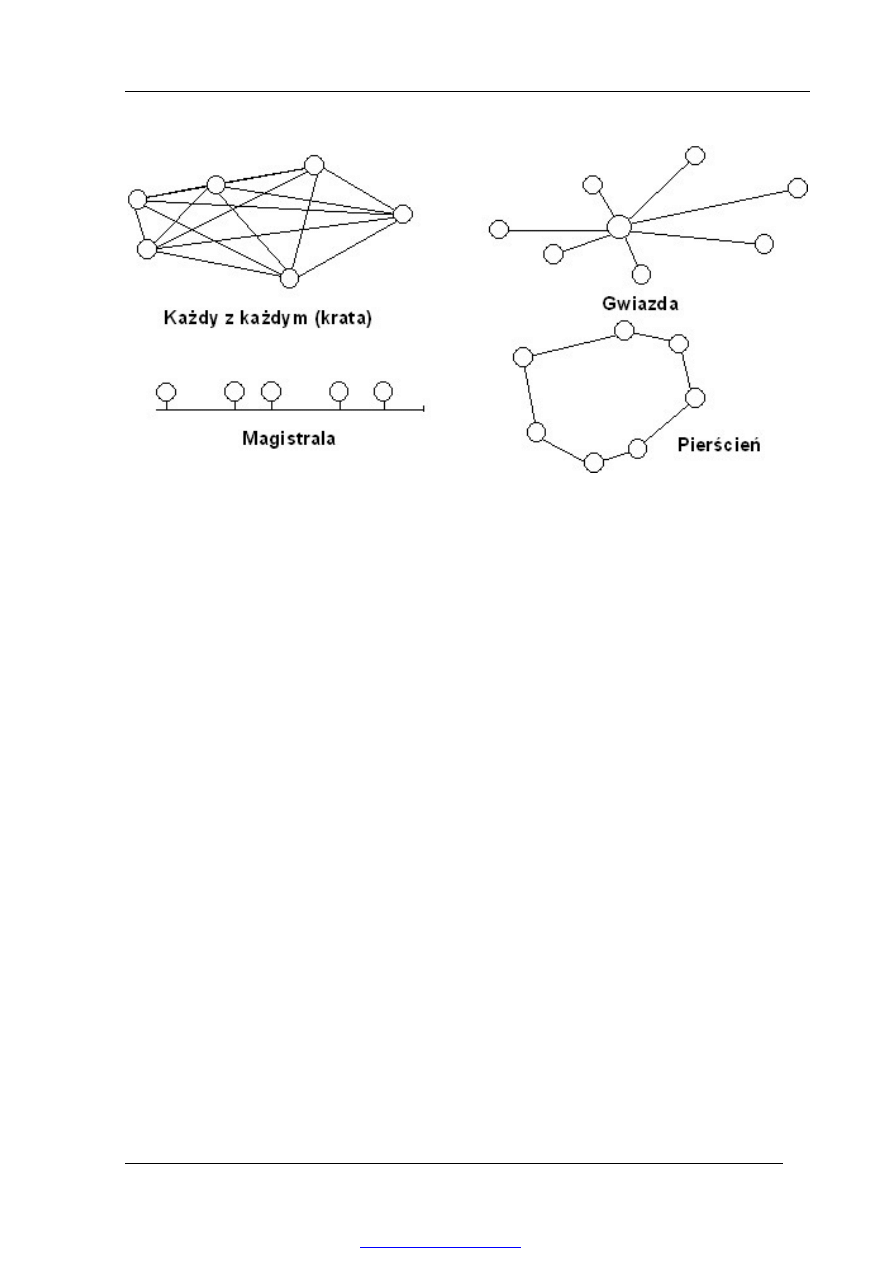

Przykładowe struktury sieci przedstawiono na rysunku (rys. 2.2a).

Rys. 2.2a Przykładowe struktury sieci telekomunikacyjnych

2.3 Hierarchia w sieciach

Ze względu na ilość węzłów w sieci dokonuje się zwykle jej podziału ze względu na

znaczenie węzła w sieci. Klasyczną hierarchią sieci jest hierarchia trzystopniowa, w której

możemy wyróżnić centrale o znaczeniu:

−

międzynarodowym ISC,

−

międzymiastowym CT,

−

lokalnym (centrale końcowe) CK.

Każdy z tych typów central ulokowany jest na innym poziomie w hierarchii całej sieci,

inną ma budowę (wyposażenie) i do innych służy celów.

−

Centrale międzynarodowe – kierują ruchem skierowanym do innych

krajów/kontynentów.

−

Centrale międzymiastowe (tranzytowe) – przenoszą ruch pomiędzy sąsiednimi

miastami, województwami, itp.

−

Centrale końcowe – służą do obsługi ruchu lokalnego stanowiąc jednocześnie

punkt dostępu do sieci dla podległych im abonentów.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

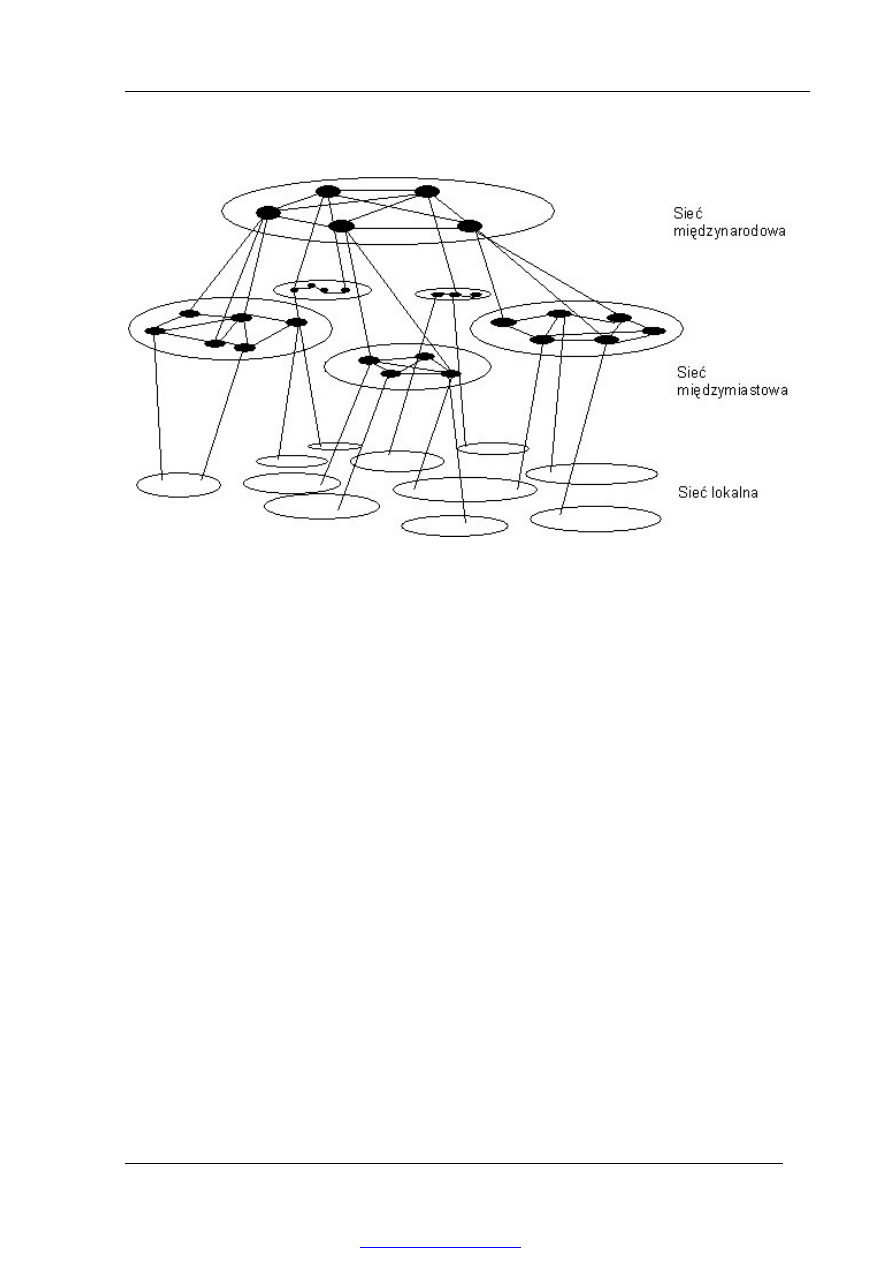

Poniższy rysunek (rys. 2.3a) przedstawia strukturę hierarchiczną typowej sieci

telekomunikacyjnej.

Rys. 2.3a Przykład hierarchicznej struktury sieci telekomunikacyjnej

2.4 Numeracja sieci

Do dziś istnieją dwa różne sposoby numeracji sieci telekomunikacyjnych. Pierwszym

rozwiązaniem była numeracja jawna, powszechnie stosowana w centralach biegowych, gdzie

sterowanie było bezpośrednio związane z każdą kolejną cyfrą wybieranego numeru. Z

czasem, gdy wprowadzono centrale elektroniczne, a sterowanie w sieci stało się bardziej

„inteligentne”, zaczęto stosować numerację skrytą. Dziś ten rodzaj numeracji jest

powszechnie stosowany w sieciach publicznych PSTN (ang. Public Switching

Telecommunication Network). Wyjaśnijmy sobie, na czym polegają te dwa typy numeracji.

−

Numeracja jawna polega na jawnym, czyli świadomym zestawianiu połączenia

przez abonenta sieci. Abonent wybierając kolejne cyfry decyduje, którym łączem

ma być kierowana jego rozmowa. Numeracja taka znalazła zastosowanie w

sieciach resortowych i do niedawna była wykorzystywana w sieci telefonicznej

PKP. Przykład wybierania numeru w sieci z numeracją jawną przedstawia

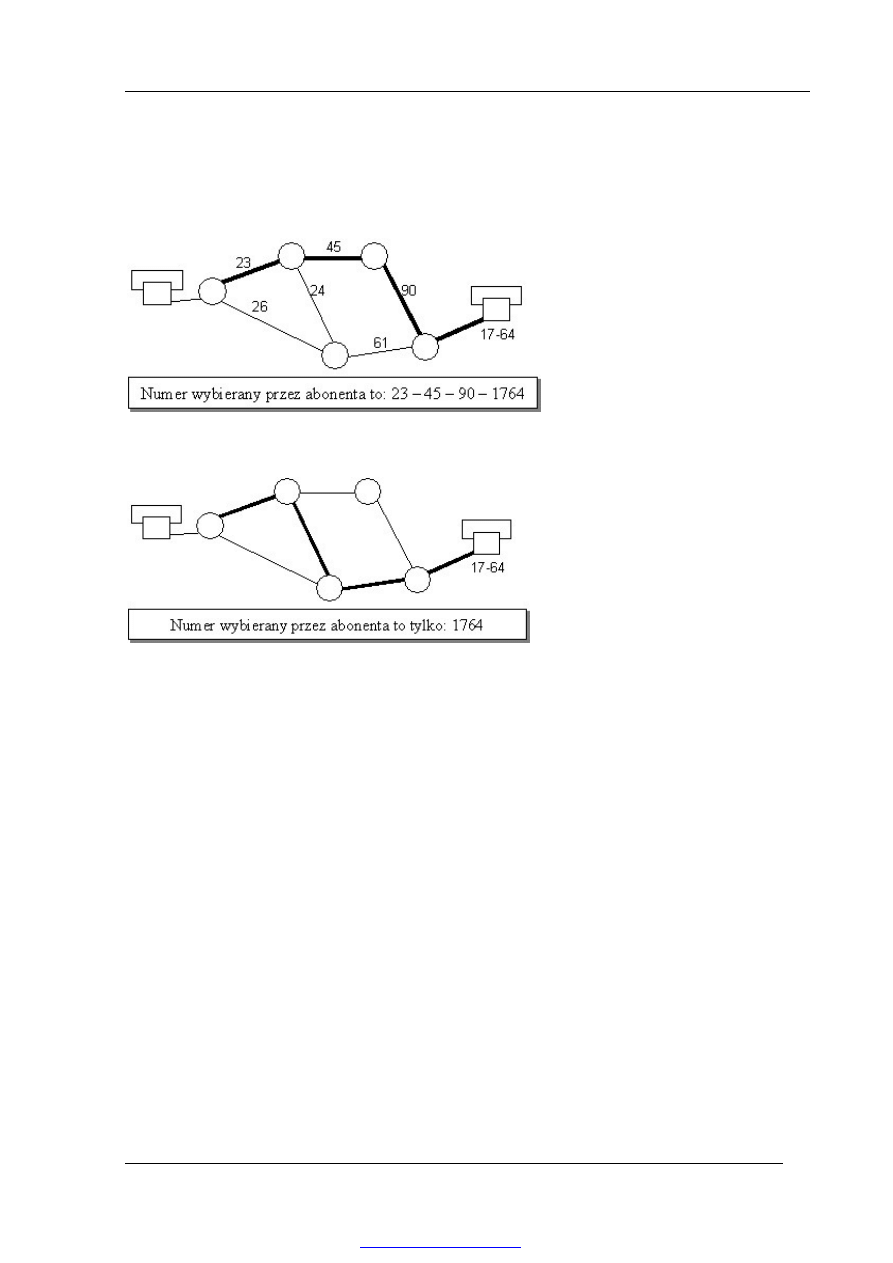

rysunek (rys. 2.4a).

−

Numeracja skryta zakłada, iż abonent nie zna topologii sieci, a jedynie obszar

numeracyjny. Wybierając numer wewnątrz obszaru nie musi się troszczyć o to

którędy jego połączenie zostanie skierowane. Jedynie, gdy abonent znajduje się

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

poza naszym obszarem musimy przed jego numer wprowadzić prefiks strefy

numeracyjnej. Poniżej (rys. 2.4b) pokazano sposób łączenia abonenta z użyciem

numeracji skrytej.

Rys. 2.4a Przykład numeracji jawnej

Rys. 2.4b Przykład numeracji skrytej

Znamienne jest, iż klawisze gwiazdki oraz krzyżyka zarezerwowano jako prefiksy

operacji wykonywanych na usługach.

Centrala DGT 3450 Millenium

Centrala telefoniczna DGT 3450 Millenium należy do grupy nowoczesnych central

cyfrowych. Jej budowa ma charakter modułowy, pozwalający na obsługę szerokiego

wachlarza łączy abonenckich (MB, CB, ISDN), jak i międzycentralowych (PCM, Ind, TnF,

SS7, itd.). Taka konstrukcja systemu pozwala na prostą modernizację i rozbudowę centrali.

Poszczególne moduły (pakiety) są umieszczone w odpowiednich półkach szaf centralowych o

standardowych wymiarach (19

″

) i wysokościach w jednostkach U (u nas 28U). Widok

centrali DGT, znajdującej się na wyposażeniu laboratorium przedstawiają rysunki (rys. 3a i

3b).

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

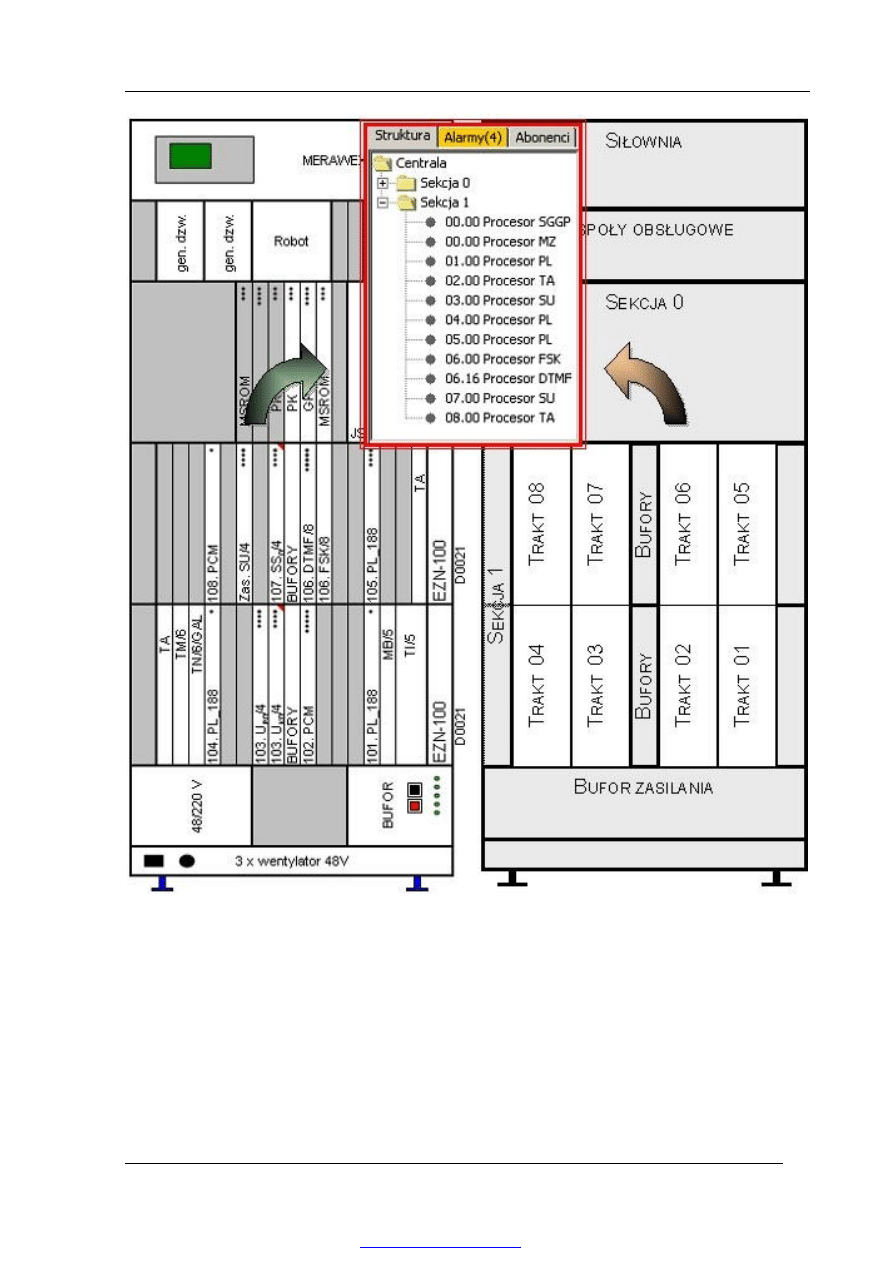

Rys. 3a Centrala DGT – rozmieszczenie modułów

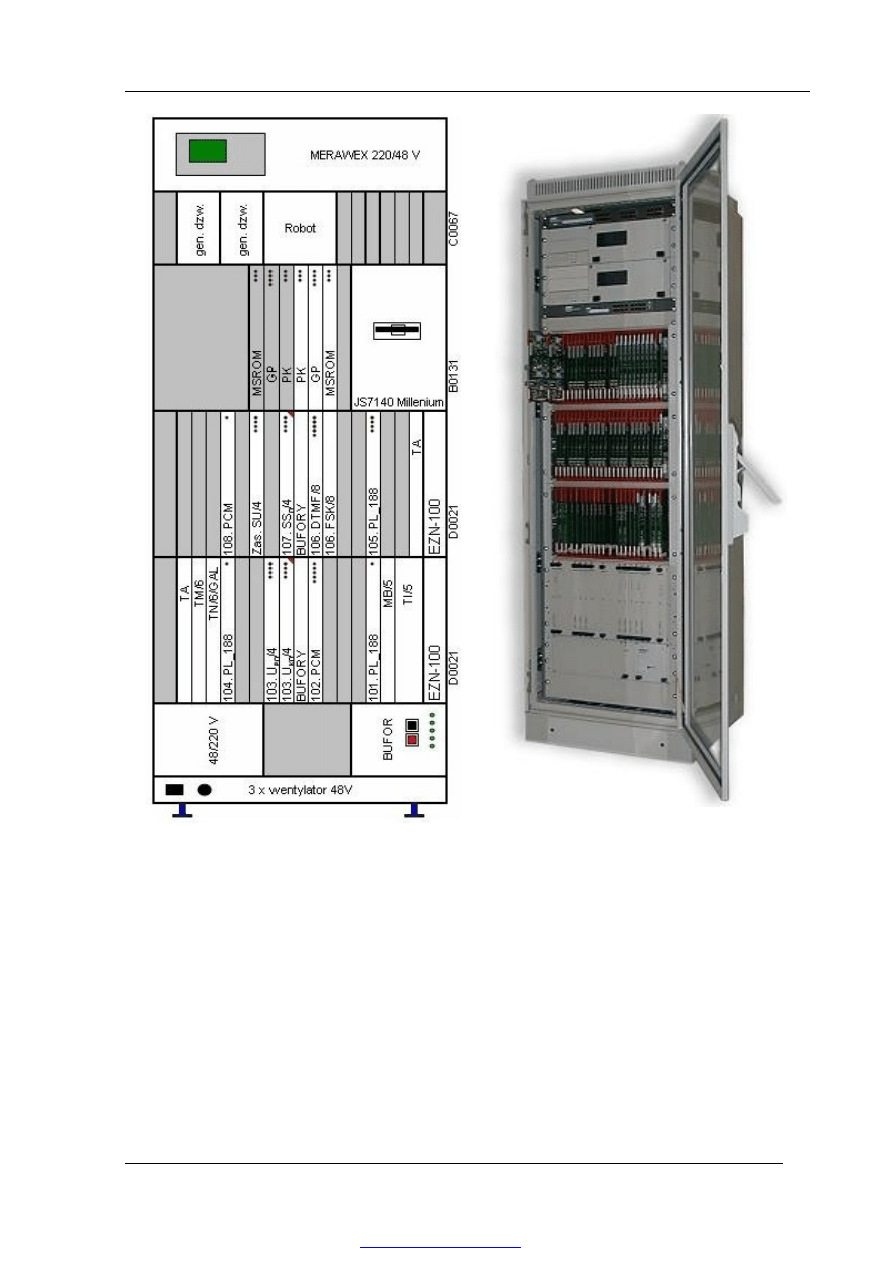

Rys. 3b Centrala DGT – widok rzeczywisty

Elementy łączeniowe centrali:

−

pole komutacyjne,

−

abonenckie zespoły liniowe AZL (BORSCHT),

−

zespoły obsługowe,

−

zespoły połączeniowe,

−

urządzenie sterujące.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Koszty AZL (rys. 3c) mają decydujący wpływ na koszty całej centrali!

[B] – Battery feed – zasilanie łącza abonenckiego,

[O] – Overvoltage protection – zabezpieczenie przeciwprzepięciowe,

[R] – Ringing – dzwonienie,

[S] – Supervision – nadzór pętli abonenckiej,

[C] – Coding – kodowanie,

[H] – Hybrid – rozdzielenie kierunków,

[T] – Testing – testowanie.

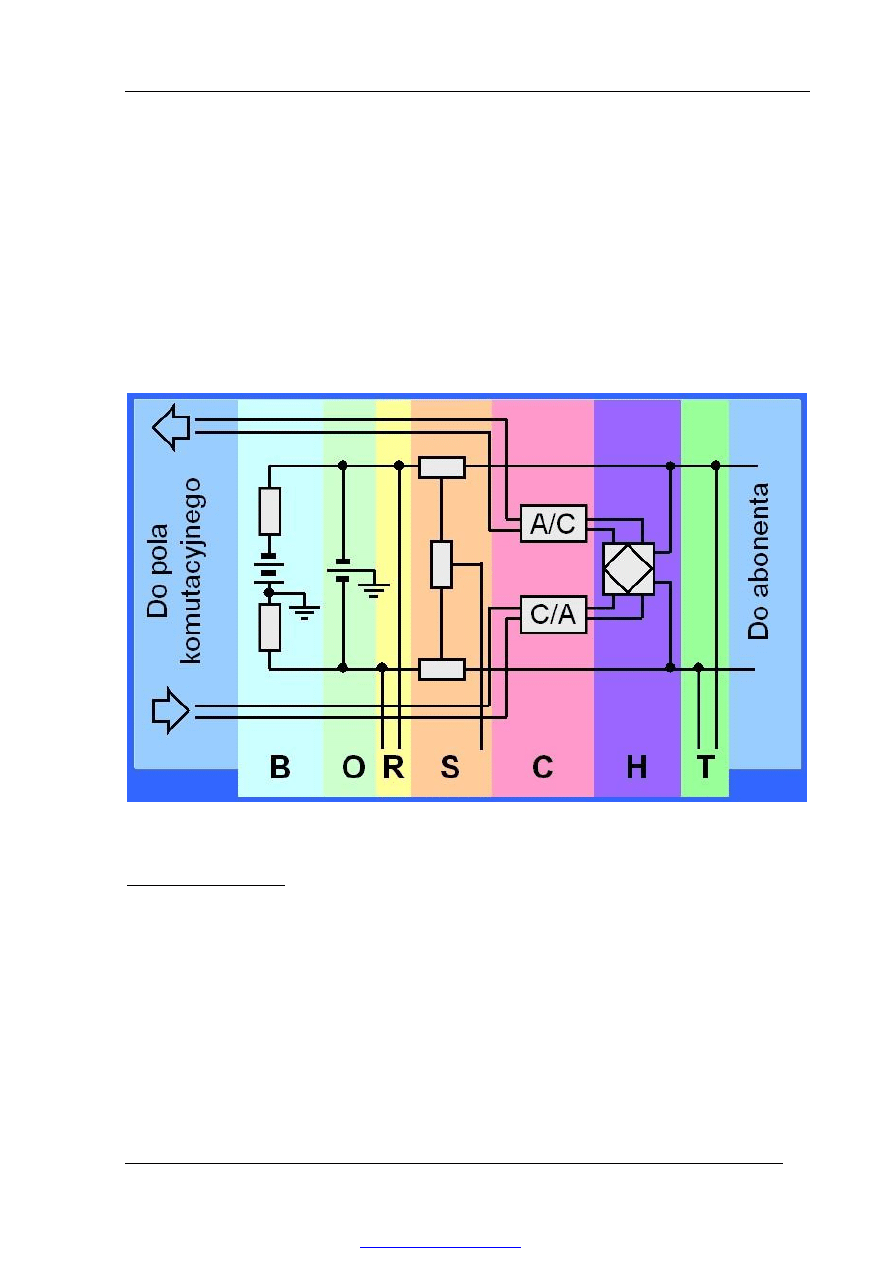

Rys. 3c Abonencki zespól liniowy AZL

Elementy centralowe:

−

przełącznica główna PG,

−

urządzenia zasilające (m.in. zasilacze, akumulatory, agregaty),

−

urządzenia badaniowe (robot pomiarowy).

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

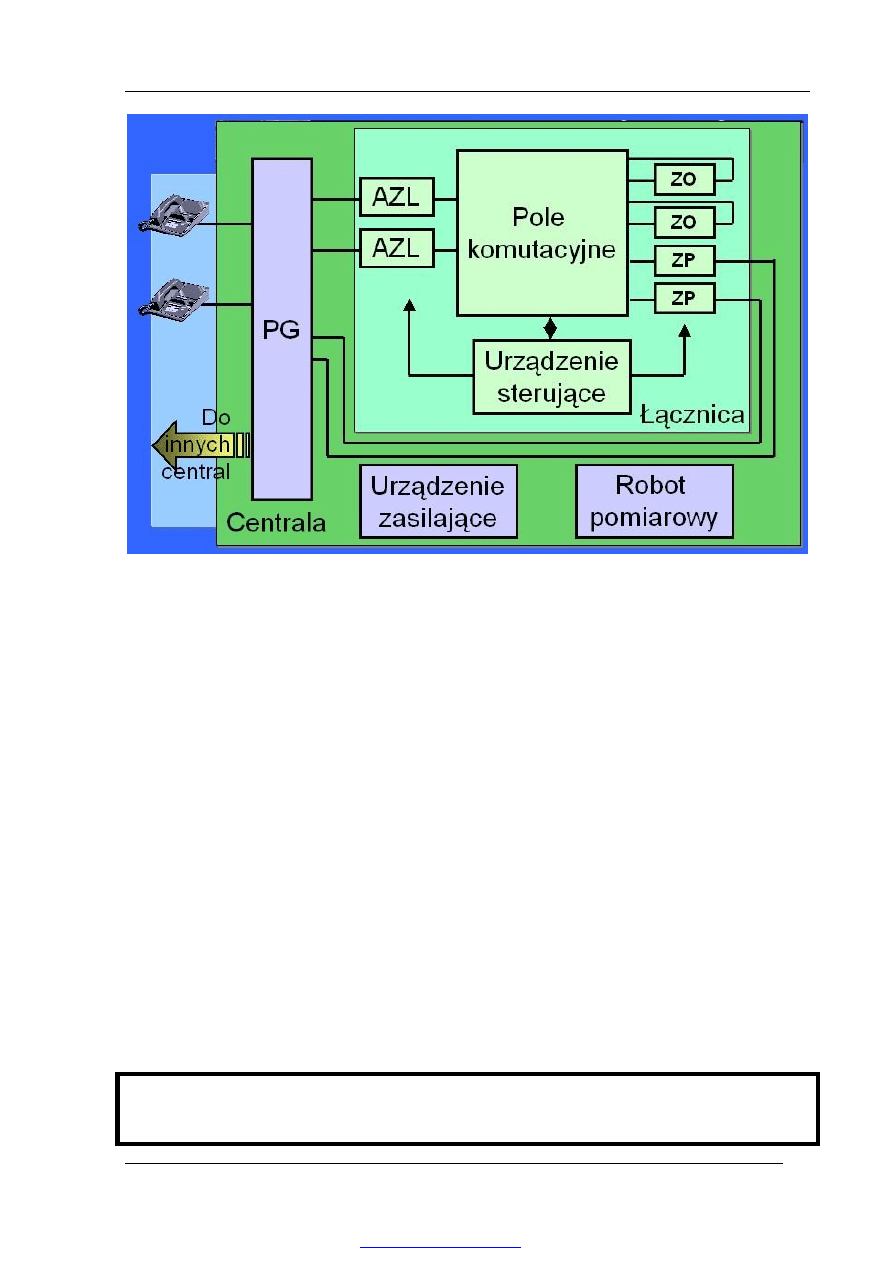

Rys. 3d Schemat centrali cyfrowej

Usługi telekomunikacyjne w sieciach publicznych

W połowie lat osiemdziesiątych XX wieku, operatorzy telekomunikacyjni zaczęli

odnotowywać wyraźny brak czynników wpływających na wzrost generowanych przez

abonentów ich sieci zysków (mówimy o krajach Zachodniej Europy i USA). Przyczyną tego

stanu rzeczy okazało się dość duże nasycenie rynku, a więc liczba osób pragnących uzyskać

tzw. „telefon” została wyczerpana. Liczba prowadzonych rozmów również ustabilizowała się

na stałym, na tyle wysokim poziomie, że trudno było oczekiwać jego dalszego wzrostu.

Badania analityków rynku wskazywały, iż jedynym rozwiązaniem dającym szanse uzyskania

wyższych zysków jest wprowadzenie nowych usług i pokazanie możliwości ich

wykorzystania. Tak też się stało.

Przyczyną pośrednią wprowadzenia nowych usług do sieci telekomunikacyjnych –

telefonicznych POTS (ang. Plain Old Telephone Services) był rozwój technik

informatycznych i komunikacji komputerowej.

Usługa telekomunikacyjna jest definiowana jako „to, co operator oferuje swym abonentom

w celu zaspokojenia konkretnej potrzeby komunikacyjnej” (ITU-T I.112)

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Zatem usługa telekomunikacyjna jest tylko pewną możliwością, jaką daje operator

swoim klientom. Potrzebne stały się zatem aplikacje (czyli zastosowania) dostępnych usług.

Aplikacja usługi to specyficzne zastosowanie tej usługi w celu zaspokojenia konkretnej

potrzeby (niekoniecznie komunikacyjnej) abonenta. Przykłady: telemedycyna, telepraca,

telezakupy, teleedukacja, itd.

Zatem, usługi przenoszenia dotyczą transmisji sygnałów na styku użytkownik – sieć,

gdy teleusługi umożliwiają wymianę informacji między użytkownikami tej sieci (rys. 4a).

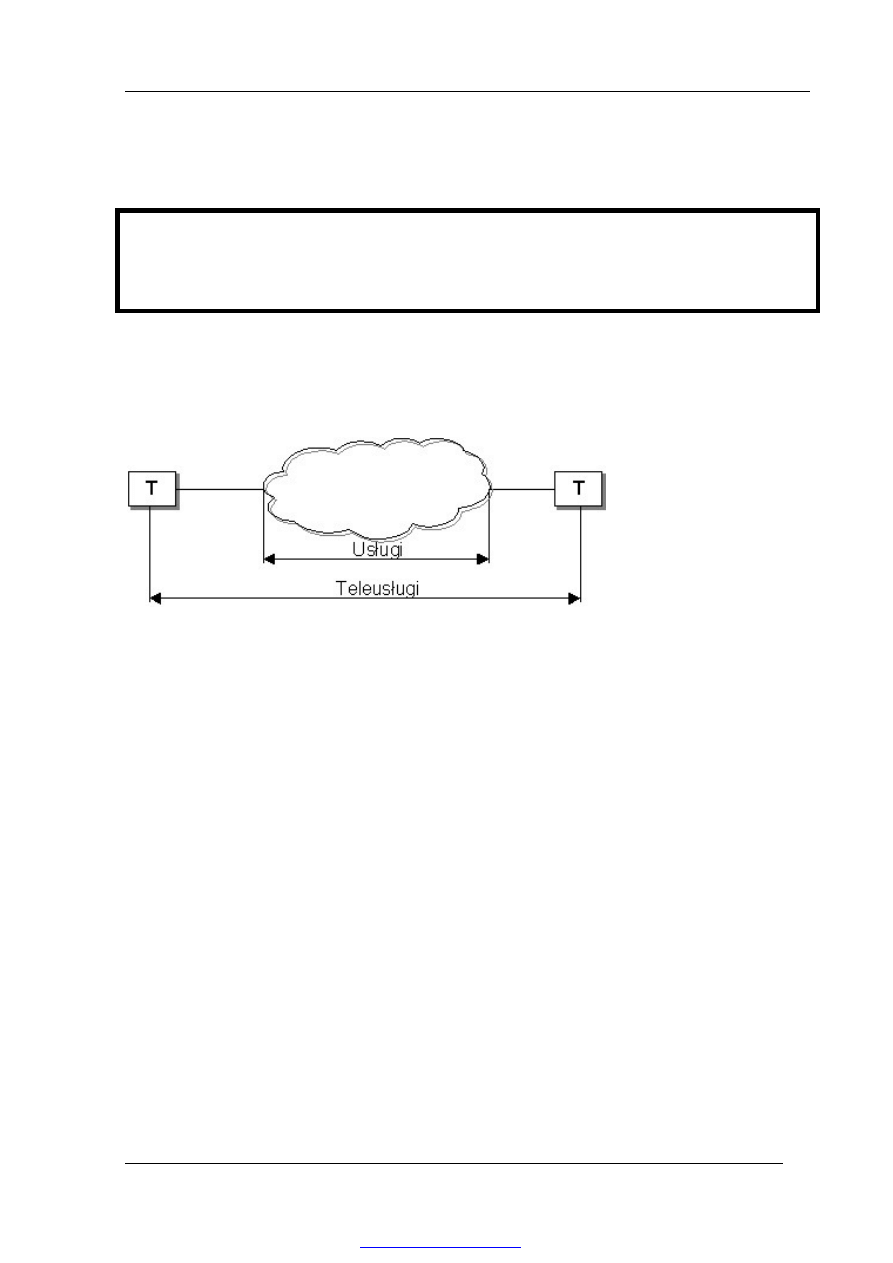

Rys. 4a Usługi przenoszenia i teleusługi

Do typowych teleusług zaliczymy:

−

telefonia – zapewnia użytkownikom możliwość rozmowy,

−

teletekst – służy do przesyłania tekstu w postaci kodów znaków przez co

transmisja jest o wiele szybsza w stosunku do teleksu, gdzie tekst przesyłany jest

jako obraz pikslowy,

−

telefaks – dzięki analizie pikslowej umożliwia zarówno przekazywanie tekstu jak

i grafiki oraz rozróżnianie kolorów,

−

wideotekst – podobnie jak teletekst jest przeznaczony do transmisji tekstu

wzbogaconego o znaki semigraficzne; podstawową zaletą jest prezentacja

odbieranego obrazu na monitorze ekranowym. Użytkownik ma w tym przypadku

możliwość decydowania o tym, jaką informację chce przeglądać na ekranie,

−

poczta elektroniczna – umożliwia umieszczenie wiadomości w wyodrębnionym

obszarze sieci; wiadomości w formie pisma, mowy bądź ilustracji. Taką

wiadomość, jej adresat może odebrać w dowolnej dogodnej dla siebie chwili.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

−

transmisja danych – za jej pomocą można realizować połączenia pomiędzy

komputerami dwóch abonentów lub uzyskać dostęp do wybranej sieci

komputerowej,

−

wideofonia – zapewnia jednoczesną transmisję fonii i obrazu. Najczęściej jest ona

wykorzystywana podczas wideokonferencji,

−

teleakcja – zbiór usług, które zapewniają przekazywanie krótkich komunikatów

pomiędzy terminalem i siecią:

−

telealarm – odpowiednie centra dyżurujące otrzymują od czujników

zainstalowanych u abonenta komunikat o alarmie,

−

telealert – ten sam rodzaj komunikatów tylko w odwrotnym kierunku,

centra dyżurne ostrzegają abonentów,

−

telekomenda – zdalne sterowanie urządzeniami zainstalowanymi u

abonenta,

−

telemetria – zdalne odczyty wskazań liczników zainstalowanych u

abonenta.

4.1 Usługi przenoszenia

W procesie rozpoznawania i zatwierdzania usług przez instytucje międzynarodowe

(CCiTT – późniejsza ITU-T oraz ETSI) usługi podzielono na dwie zasadnicze grupy:

−

usługi przenoszenia,

−

usługi dodatkowe.

Przez usługi przenoszenia rozumiemy usługi mające na celu zapewnienie właściwego

kanału transmisyjnego pomiędzy abonentem a centralą. Wyróżnimy zatem usługi:

−

trybu komutacji łączy dla kanału mowy – usługa zapewniająca przesłanie

sygnału mowy zakodowanego zgodnie z normą G.711 (konwersja A/µ, załączenie

tłumików echa, wykorzystanie układów analogowych),

−

trybu komutacji łączy dla kanału akustycznego 3,1 kHz – podobnie jak w

poprzednim przypadku, jednakże oktety przenoszone przez kanał w tym trybie

stanowią cyfrowy zapis dowolnego przebiegu analogowego (możliwe

wykorzystanie modemów analogowych i faksów gr. 1, 2, 3),

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

−

trybu komutacji łączy dla kanału przeźroczystego 64 kbit/s – usługa zestawia

kanał 64 kbit/s PCM, nie wprowadzając żadnych modyfikacji strumienia

przenoszonych danych.

Obok wymienionych powyżej usług zwrócono również uwagę na fakt, iż pierwsze

centrale (ręczne), a właściwie osoby je obsługujące realizowały także szeroką gamę usług

niezwiązanych bezpośrednio z telefonią. Usługi te nazwano usługami dodatkowymi.

4.2 Usługi dodatkowe

Dzisiejsze centrale abonenckie pozwalają na realizację usług dotychczas dostępnych

wyłącznie w centralach ręcznych (usługę realizowała telefonistka). Usługą nazywamy każde

dodatkowe zlecenie nie będące bezpośrednim żądaniem zestawienia połączenia z wybranym

abonentem CPB (ang. Calling Part B).

Zamówianie, usługi dodatkowej jest możliwe z każdego standardowego aparatu

posiadającego możliwość wybierania tonowego DTMF (ang. Dual-Tone Multi-Frequency) i

polega na wybraniu przez abonenta odpowiedniej sekwencji klawiszy (tak jak przy

wprowadzaniu numeru telefonicznego). Niektóre usługi wymagają dodatkowo podania

specyficznego dla nich parametru. W formacie znakowym poszczególne parametry oddziela

się znakiem ‘*’. Ogólny format usługi o kodzie <service> i parametrze <parametr1> i

<parametr2> wygląda następująco (rys. 4.2a):

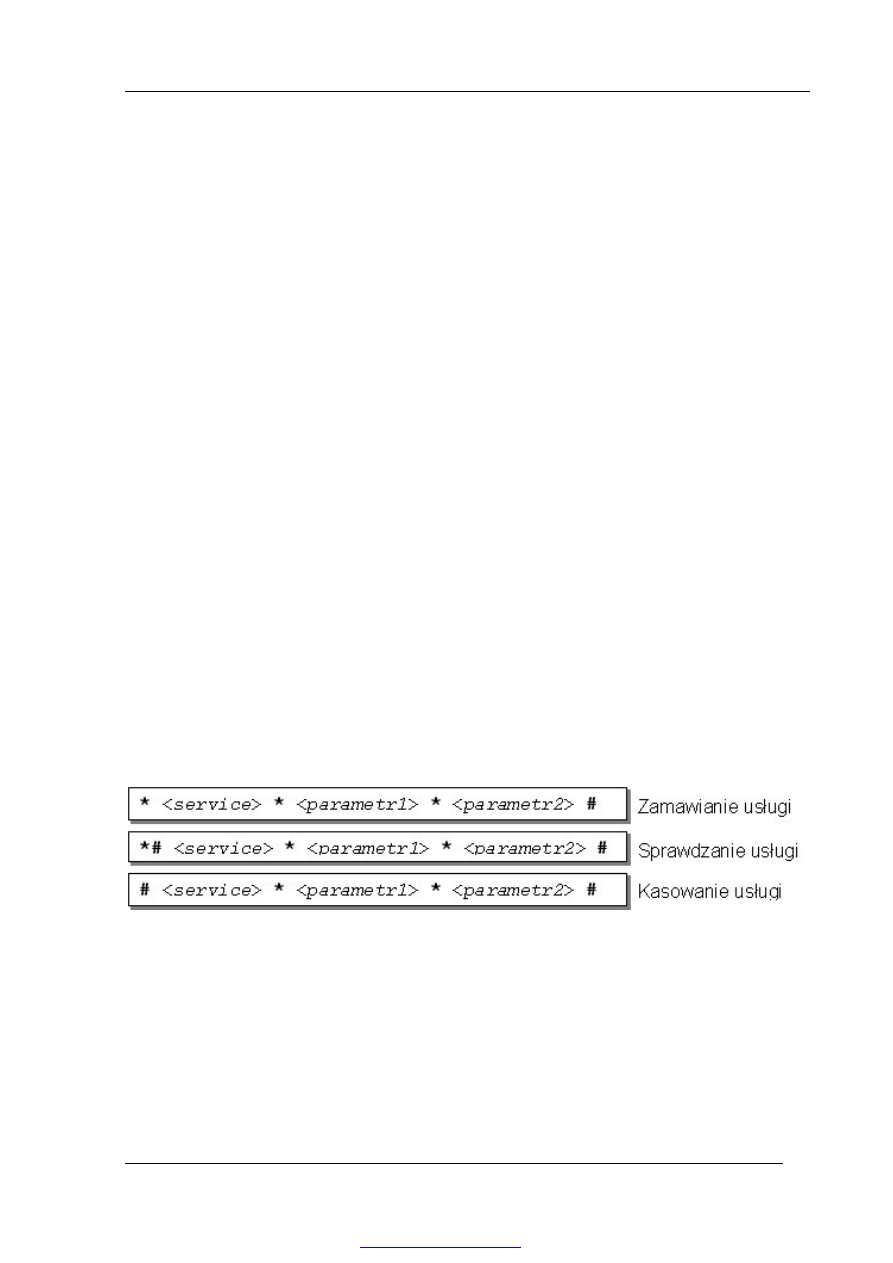

Rys. 4.2a Ogólny format usługi

Zamówienie usługi zmienia jej stan w centrali na włączony i może mieć formę

procedury rejestracji lub aktywacji. Wyłączenie stanu usługi realizuje się poprzez procedurę

kasowania lub dezaktywacji. Powyższe procedury może wykonywać zarówno abonent, jak i

operator. Poniżej podajemy wyjaśnienia użytych pojęć.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

−

Rejestracja usługi dodatkowej jest czynnością polegającą na wprowadzeniu

przez

operatora

lub

abonenta

informacji

specyficznych

(parametrów)

umożliwiających działanie danej usługi (np. godzina budzenia).

−

Aktywacja usługi jest czynnością wykonywaną przez operatora lub abonenta w

celu umożliwienia korzystania z uprzednio przydzielonej usługi.

−

Kasowanie usługi polega na usunięciu przez operatora lub abonenta danych

wprowadzonych podczas rejestracji.

−

Dezaktywacja usługi jest czynnością wykonywaną przez operatora lub abonenta

w celu zawieszenia możliwości korzystania z przydzielonej usługi.

−

Sprawdzenie usługi jest czynnością wykonaną przez abonenta w celu

sprawdzenia skuteczności włączania usługi.

−

Testowanie usługi jest czynnością wykonywaną przez abonenta w celu

sprawdzenia poprawności działania usługi.

UWAGA! Dla pewnych usług rejestracja jest jednocześnie aktywacją usługi.

Natomiast dezaktywacja w niektórych przypadkach może być kasowaniem usługi (np. gorąca

linia – zarejestrowanie nr aktywuje usługę, dezaktywacja usługi kasuje nr wprowadzony

podczas rejestracji).

Wykonanie procedur sterujących stanem usługi w centrali jest potwierdzone przez

centralę odpowiednimi zapowiedziami. Zapowiedzi te są powtarzane przez 25 sekund.

Poprawnie wykonane zamówienie rejestracji lub aktywacji usługi potwierdzone jest

zapowiedzią „Usługa została przyjęta”. Dopuszcza się możliwość ponownego włączenia

usługi bez parametrów (np. połączenie oczekujące), a także usług z parametrami jednakże

tylko z tymi samymi parametrami! Zmiana parametrów wymaga wcześniejszego skasowania

usługi z listy usług.

Sprawdzenie przez abonenta stanu usługi jest możliwe po wprowadzeniu kodu usługi

poprzedzonego prefiksem „*#”. Jeżeli usługa jest aktywna abonent usłyszy zapowiedź

„Usługa aktywna”, w przeciwnym przypadku usłyszy „Usługa wyłączona”.

Powyższą zapowiedź usłyszy abonent również w sytuacji, gdy poprawnie wykona

operację wyłączenia usługi.

Jeżeli zamówienie usługi nie zostanie przyjęte abonent usłyszy w słuchawce

mikrotelefonu komunikat „Usługa nie może być zrealizowana”.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Sygnał dźwiękowy i komunikat „Połączenie niedozwolone” po próbie zamawiania

usługi oznacza, że abonent nie posiada wymaganych uprawnień do korzystania z usługi.

Sygnał dźwiękowy i komunikat „Nie ma takiego numeru” oznacza, że wprowadzono

błędny kod usługi lub niepoprawne jej parametry.

4.3 Spis usług dodatkowych centrali DGT Millenium

Poniższa tabela (4.3a) zawiera ważniejsze kody usług oferowanych przez centralę

znajdującą się w laboratorium Zakładu Telekomunikacji w Transporcie.

Tab. 4.3a Typy rekordów statystyczno-taryfikacyjnych.

Nazwa us

ługi

Format

Przyk

ład

godz. 6:30

Automatyczne budzenie

jednokrotne (ACC)

*55*GGMM#

*55*0630#

Wt, czw, sob, godz. 7:00

Automatyczne budzenie

wielokrotne wg dni tygodnia

(ACRP)

*57*GGMM*D..D#

*57*0700*246#

nr 1505 pod klaw. 3

Rejestracja numerów

skróconych (AD)

*51*N*numer#

*51*3*1505#

Przeno

ś na nr 1512

Przenoszenie wywo

łań w

przypadku zaj

ętej linii

abonenta (CFB)

*67*numer#

*67*1512#

Przeno

ś na nr 1517

Przenoszenie wywo

łań w

przypadku nieobecno

ści

abonenta (CFNR)

*61*numer#

*61*1517#

Przeno

ś na nr 1532

Bezwarunkowe przenoszenie

wywo

łań (CFU)

*21*numer#

*21*1532#

Blokada przenoszenia

wywo

łań (CFR)

*02#

łączenie wszystkich

aktywnych przeniesie

#18#

#18#

nr 1218

Blokada jednokrotna

prezentacji numeru

wywo

łującego (CLIR)

*31* numer

*31*1218

łączenie oczekujące (CW)

*43#

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Przechwy

ć wywołanie

abonenta 1501

Przechwytywanie wywo

łań

(ITN)

*98*numer#

*98*1501#

Blokada wywo

łań

przychodz

ących (DND)

*26#

z nr 2001

Gor

ąca linia (FDC)

*53*numer#

*53*2001#

Po zako

ńczeniu rozm. nie

odk

ładaj mikrotelefonu

wybierz:

Identyfikacja wywo

łań

łośliwych (MCID)

F DT *39#

FLASH *39#

Ogranicz po

łączenia krajowe

Dynamiczne ograniczenie

łączeń wychodzących

(OCB-UC)

*34*HHHH*O#

*34*9999*2#

Zmie

ń hasło z 0000 na 9999

Zmiana has

ła (PASS)

*00*HHHH*hhhh*hhhh#

*00*0000*9999*9999#

Ogranicz. do alarmowych

abonentowi 1502

Ograniczenie po

łączeń

wychodz

ących sterowane

przez telefonistk

*33*O*numer#

*33*4*1502#

7 uczestników

łączenie konferencyjne

(CONF)

*71*K#

*71*7#

[do

łączenie: 2

numer]

nr 1816

Zamawianie po

łączenia (CC)

*37*numer#

*37*1816#

nr 1537 na godz. 14:25

Zamawianie po

łączenia na

okre

śloną godzinę (ABC)

*58*GGMM*numer#

*58*1425*1537#

Test dzwonka

*05#

ędąc pod nr 1203 korzystaj

jak ze swojego (1408)

Wirtualne przenoszenie

wywo

łań

*72*nr_w

łasny*HHHH#

*72*1408*9999#

1 po

łączenie jak ze swojego

aparatu 1505 pod nr 2000

Wirtualne logowanie – na

jednokrotne po

łączenie

*73*nr_w

łasny*HHHH*

DT numer

*73*1505*9999*2000#

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

−

GG – godzina w formacie 24h – dwucyfrowa (np. 09),

−

MM – minuta (00-59),

−

N – numer klawisza (1-9),

−

K – liczba abonentów konferencji,

−

numer – dowolny numer abonencki (do 18 cyfr),

−

nr_własny – własny numer katalogowy,

−

DT – sygnał zgłoszenia centrali (Dial Tone),

−

HHHH – hasło (4 cyfry – standardowo nadawane jest hasło 0000),

−

hhhh – nowe hasło (4 cyfry),

−

O – ograniczenia:

−

0 – brak ograniczeń, usługa wyłączona,

−

1 – zakaz realizacji połączeń międzynarodowych (00...),

−

2 – zakaz realizacji połączeń krajowych i komórkowych (0...),

−

3 – zezwolenie tylko na połączenia lokalne,

−

4 – zezwolenie tylko na połączenia z numerami alarmowymi zaczynającymi

się od 99x,

−

5 – zezwolenie tylko na połączenia z numerami zaprogramowanymi w

systemie wybierania za pomocą numerów skróconych i gorącej linii.

Opis usług dodatkowych

Opis powstał na podstawie materiałów producenta centrali telefonicznej znajdującej się

na wyposażeniu laboratorium.

5.1 Automatyczne budzenie jednokrotne (ACC)

Abonent może zamówić budzenie z aparatu na określoną godzinę i minutę,

maksymalnie do 24 godzin naprzód, licząc od momentu zamówienia usługi. Jednocześnie

może być zamówionych do ośmiu budzeń (łącznie z innymi typami usług budzenia). W

przypadku, gdy abonent określił godzinę budzenia, która w danym dniu już minęła, to

centrala ustawi budzenie na dzień następny.

Centrala o wybranej godzinie i minucie automatycznie uruchomi w aparacie dzwonek o

następującym cyklu: wywołanie – 1 minuta, przerwa – 5 minut. Dzwonek zostanie wyłączony

w chwili podniesienia mikrotelefonu lub automatycznie po drugim wywołaniu.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

5.2 Automatyczne budzenie wielokrotne programowane na dni tygodnia (ACRP)

Abonent może zamówić budzenie wielokrotne z aparatu na określoną godzinę i minutę

wybranego dnia lub dni tygodnia. Jednocześnie może być zamówionych do ośmiu budzeń

(łącznie z innymi typami usług budzenia). W przypadku, gdy abonent nie określił dnia lub dni

tygodnia, to centrala ustawi domyślnie budzenie na wszystkie dni tygodnia.

Centrala o wybranej godzinie i minucie automatycznie uruchomi w aparacie dzwonek o

następującym cyklu: wywołanie – 1 minuta, przerwa – 5 minut. Dzwonek zostanie wyłączony

w chwili podniesienia mikrotelefonu lub automatycznie po drugim wywołaniu.

Poprawnym odebraniem usługi jest podniesienie mikrotelefonu na czas, co najmniej 2

sekund. Zamówienie budzenia uważa się za zrealizowane niezależnie od tego, czy wywołanie

zostanie odebrane, czy też zignorowane.

Po podniesieniu mikrotelefonu przez 60 sekund słychać będzie zapowiedź „Usługa

została przyjęta”. Po odłożeniu mikrotelefonu centrala ma nadal aktywną usługę budzenia

wielokrotnego na określony dzień lub dni tygodnia.

Minimalny okres czasu między włączeniem usługi a jej realizacją wynosi 1 minutę.

Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez operatora.

5.3 Wybieranie za pomocą numerów skróconych (AC)

Centrala umożliwia abonentowi korzystanie z systemu jednocyfrowych numerów

skróconych, polegającego na przyporządkowaniu pojedynczemu klawiszowi dowolnie

zaprogramowanego numeru telefonicznego. Można zapamiętać do dziewięciu numerów pod

klawiszami od 1 do 9.

Dłuższe przytrzymanie klawisza, pod którym został zapisany numer skrócony, a

następnie jego puszczenie powoduje rozpoczęcie procesu wybierania przez centralę. Pozwala

to na przyspieszenie wybierania najczęściej używanych numerów. Korzystanie z usługi

dodatkowej wymaga przydzielenia dostępu przez operatora.

5.4 Przenoszenie wywołań w przypadku zajętości abonenta (CFB)

Abonent może zlecić przenoszenie wywołań przychodzących do niego w czasie, gdy

jest on zajęty inną rozmową. Wywołania mogą być przenoszone na dowolny, wskazany przez

abonenta numer telefonu (lokalny, krajowy lub zagraniczny, na telefon komórkowy itp.). Z

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

numerem tym zostanie automatycznie połączona każda osoba wywołująca abonenta, który

jest zajęty i włączył usługę.

Jeżeli osoba wywołująca korzysta z portu analogowego, to nie wie, że nastąpiło

przeniesienie oraz z jakim numerem została połączona. Również abonent z włączoną usługą,

korzystający z portu analogowego, nie jest informowany w trakcie rozmowy o przenoszeniu

przychodzących wywołań. Informację taką mogą odebrać użytkownicy portu cyfrowego.

Wywołania są przenoszone tylko raz. Nie można przenosić dalej wywołania, które już

zostało przeniesione. Abonent z aktywną usługą – po podniesieniu mikrotelefonu – słyszy

pierwszy specjalny sygnał zgłoszenia.

Włączona usługa nie ogranicza zestawiania połączeń wychodzących. Korzystanie z

usługi dodatkowej wymaga przydzielenia dostępu przez operatora.

5.5 Przenoszenie wywołań w przypadku nieobecności abonenta (CFNR)

Abonent może zlecić przenoszenie przychodzących do niego wywołań - które nie są

odbierane - na dowolny, wskazany przez siebie docelowy numer telefonu (lokalny, krajowy

lub zagraniczny, na telefon komórkowy itp.).

Wywołanie przychodzące jest sygnalizowane dzwonkiem przez 25 sekund (czas

nadzoru na skrócone wywołanie). Jeżeli nie zostanie w tym czasie odebrane, to osoba

wywołująca numer przeniesiony zostaje połączona ze wskazanym numerem docelowym.

Jeżeli osoba wywołująca korzysta z portu analogowego, to nie wie, że nastąpiło

przeniesienie oraz z jakim numerem została połączona. Osoba wywołująca, korzystająca z

portu cyfrowego, może odebrać informację o przeniesieniu połączenia. Wywołania są

przenoszone tylko raz. Nie można przenosić dalej wywołania, które już zostało przeniesione.

Abonent z aktywną usługą - po podniesieniu mikrotelefonu - słyszy pierwszy specjalny

sygnał zgłoszenia. Włączona usługa nie ogranicza zestawiania połączeń wychodzących.

Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez operatora.

5.6 Bezwarunkowe przenoszenie wywołań (CFU)

Abonent może zlecić natychmiastowe przenoszenie kierowanych do niego wywołań na

dowolny, wskazany przez siebie numer docelowy (lokalny, krajowy lub zagraniczny, na

telefon komórkowy itp.).

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Osoba wywołująca abonenta, który włączył natychmiastowe przenoszenie wywołań,

zostanie automatycznie połączona ze wskazanym przez niego numerem docelowym.

Jeżeli osoba wywołująca korzysta z portu analogowego, to nie wie, że nastąpiło przeniesienie

oraz z jakim numerem została połączona. Również abonent z włączoną usługą, korzystający z

portu analogowego, nie jest informowany o przenoszeniu przychodzących wywołań.

Informację tą mogą odebrać użytkownicy portu cyfrowego. Wywołania są przenoszone tylko

raz. Nie można przenosić dalej wywołania, które już zostało przeniesione. Abonent z aktywną

usługą - po podniesieniu słuchawki - słyszy pierwszy specjalny sygnał zgłoszenia.

Włączona usługa nie ogranicza zestawiania połączeń wychodzących. Korzystanie z

usługi dodatkowej wymaga przydzielenia dostępu przez operatora.

5.7 Blokada przenoszenia wywołań (CFR)

Abonent włączając usługę uniemożliwia innym osobom przenoszenie wywołań na jego

numer. Centrala nie będzie przenosić wywołań, nawet, jeżeli usługi przenoszenia zostały

zarejestrowane poprawnie.

Wywołania przeniesione na numer abonenta, który ma aktywną usługę powinny

zakończyć się dla abonenta wywołującego podstawieniem zapowiedzi „Abonent czasowo

wyłączony” lub sygnału natłoku (przenoszone wywołanie do innej sieci).

Blokada przenoszenia nie dojdzie do skutku, jeżeli nie ma sygnalizacji zwrotnej z

centralą abonenta wywołującego (nie można przekazać tam sygnału „połączenie niemożliwe

do realizacji”).

5.8 Blokada jednokrotna prezentacji numeru wywoławczego (CLIR)

Usługa CLIR pozwala abonentowi inicjującemu połączenie zablokować wyświetlanie

swojego numeru (numer kierunkowy i katalogowy, numer wielokrotny i subadres abonenta

sygnalizacji DSS1) na wyświetlaczu aparatu abonenta docelowego. Zakaz prezentacji numeru

obowiązuje w czasie zestawiania i po odebraniu połączenia. Na wyświetlaczu aparatu

adresata zamiast numeru telefonicznego, pojawi się komunikat o numerze zastrzeżonym.

Usługa może być włączona na stałe lub na czas jednego połączenia. W tym drugim

przypadku użytkownik po wybraniu formatu usługi {*31*), usłyszy sygnał zgłoszenia (-

10dBm), a następnie może wybierać numer abonenta docelowego. Jeżeli osoba wywołująca

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

nie skorzysta z zakazu prezentacji numeru przed uzyskaniem połączenia, to numer będzie

prezentowany (aktywna jest usługa CLIP).

Zakaz prezentacji numeru abonenta wywołującego nie dotyczy połączeń kierowanych

do abonentów:

−

ze specjalnymi uprawnieniami (np. policja),

−

z funkcją obserwacji wywołań złośliwych (numer powinien być widoczny na

stanowisku telefonistki),

−

na stanowiskach zgłoszeniowych central międzymiastowych i międzynarodowych

oraz innych służb AUS, mających uprawnienia do prezentacji numeru abonenta

wywołującego.

Korzystanie z usługi dodatkowej aktywowanej na stałe wymaga przydzielenia dostępu

przez operatora. Nie wymaga tego aktywowanie usługi na czas jednego połączenia. Usługa

włączona na stałe ma priorytet nad usługą włączoną na czas jednego połączenia.

5.9 Połączenia konferencyjne (CONF)

Usługa ta umożliwia abonentowi realizację połączeń lokalnych z wieloma osobami

jednocześnie. Centrala pozwala zestawić konferencję maksymalnie z 16-oma (użytkownicy

styków analogowych lub DSS1) lub 64-oma uczestnikami (użytkownicy styków cyfrowych

systemowych). Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez

operatora.

5.9.1 Dobieranie uczestników konferencji

Dobierać uczestników może wyłącznie osoba inicjująca konferencję. Po zamówieniu

konferencji wciśnij klawisz 2 lub FLASH (zawieszenie połączenia – w tym czasie osoby

uczestniczące w konferencji będą słyszały wszystkie sygnały towarzyszące dobieraniu

uczestników).

Następnie po usłyszeniu ciągłego sygnału zgłoszenia centrali wprowadź lokalny numer

żądanego uczestnika konferencji (maksymalnie 8 cyfr). Wybrani w ten sposób abonenci

otrzymują sygnał dzwonienia (maksymalnie przez 3-4 minuty) i jeżeli w tym czasie podniosą

słuchawkę zostają automatycznie dołączeni do konferencji.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Potwierdzeniem poprawnego dołączenia nowego uczestnika jest potrójny krótki sygnał

tonowy („piknięcie”) i natychmiastowy powrót do konferencji. W innych przypadkach

(abonent wybrany jest zajęty, niepoprawnie wybrano jego numer lub -wyczerpano liczbę

uczestników konferencji) osoba zestawiająca konferencję słyszy odpowiednie sygnały, bądź

zapowiedzi słowne i automatycznie po 10 sekundach powraca do konferencji.

Powrót do konferencji można przyspieszyć naciskając klawisz 1 lub FLASH, bądź też

dobierając kolejnego uczestnika konferencji.

Operację dołączania uczestników można powtarzać, aż do wykorzystania maksymalnej

liczby uczestników konferencji. Konferencję można prowadzić z mniejszą liczbą

uczestników, niż zostało to zadeklarowane przy zestawianiu konferencji.

5.9.2 Wyłączenie konferencji

Wyłączenie konferencji następuje po odłożeniu słuchawki. Odłożenie słuchawki przez

uczestnika dobranego jest jednoznaczne z jego rezygnacją z udziału w konferencji. Natomiast

odłożenie słuchawki przez abonenta zestawiającego konferencję powoduje rozłączenie

wszystkich uczestników konferencji (otrzymują oni sygnał zajętości).

5.9.3 Parametry akustyczne konferencji

Prowadzący konferencję może dobierać parametry akustyczne połączenia poprzez

wybieranie podczas konferencji cyfr:

0 lub 5 – zmniejszenie głośności dla wszystkich uczestników,

1 lub 6 – zwiększenie głośności dla wszystkich uczestników,

3 – poziom szumów – 45 dBm,

4 – poziom szumów – 40 dBm.

Uczestnicy konferencji powinni stosować się do zaleceń:

1. Regułą powinno być, że jeden mówi pozostali słuchają.

2. Uczestnicy słuchający powinni mieć w tym czasie wyłączone mikrofony.

3. Osoba, która przestaje mówić powinna wyłączać mikrofon.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

5.10 Połączenia oczekujące (CW)

Centrala może sygnalizować abonentowi zajętemu rozmową, że inna osoba próbuje się

do niego w tym czasie dodzwonić.

Użytkownik portu analogowego z włączoną usługą będzie - w trakcie prowadzenia

rozmowy - informowany o oczekującym połączeniu specjalnym sygnałem (-10dBm,

słyszalnym w kanale fonicznym, jeżeli przychodzące wywołanie jest wywołaniem

telefonicznym oraz istniejące połączenie jest rozmową telefoniczną). Osoba próbująca

nawiązać połączenie zamiast sygnału zajętości usłyszy w słuchawce zwrotny sygnał

wywołania.

Abonent informowany o oczekującym połączeniu może to połączenie zignorować,

odrzucić lub przyjąć. Istnieją dwa tryby realizacji usługi: PABX i PSTN, w zależności od

ustawień procesora liniowego obsługującego port danego abonenta w centrali.

Jeżeli rozmowa w czasie, której jest sygnalizowane połączenie oczekujące, zostanie

zakończona przez osobę inicjującą połączenie do abonenta z włączoną usługą CW, to abonent

ten otrzyma sygnał zajętości. Po odłożeniu przez niego słuchawki, centrala wyśle do niego

wywołanie od osoby oczekującej.

Użytkownik ISDN (abonenckiego portu cyfrowego z sygnalizacją DSS1) może mieć

aktywowaną usługę w przypadku zajętego jednego kanału B lub obu kanałów B. Nie ma

ograniczeń na liczbę połączeń oczekujących. Korzystanie z usługi dodatkowej wymaga

przydzielenia dostępu przez operatora.

5.11 Blokada wywołań przychodzących – proszę nie przeszkadzać (DND)

Włączając usługę użytkownik zleca centrali odrzucanie połączeń telefonicznych

przychodzących na jego numer. Natomiast on sam może w tym czasie inicjować rozmowy.

Abonent z aktywną usługą usłyszy - po podniesieniu słuchawki - pierwszy specjalny

sygnał zgłoszenia centrali. Osoba próbująca dodzwonić się pod numer z włączoną usługą,

zamiast sygnału zwrotnego wywołania lub sygnału zajętości otrzyma sygnał dźwiękowy i

komunikat „Abonent czasowo wyłączony”. Zapowiedź jest podstawiana niezależnie od

rzeczywistego stanu linii abonenckiej użytkownika usługi. Centrala automatycznie wyłącza

usługę o godzinie 4:00.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

5.12 Gorąca linia (FDC)

Usługa ta umożliwia zestawianie połączeń z dowolnie wyznaczonym, jednym numerem

telefonu (lokalnym, dyspozytora, krajowym, itp.) bez konieczności korzystania z klawiatury

po podniesieniu słuchawki. Jako „gorącą linię” warto zaprogramować najczęściej używany

numer.

Jeżeli abonent słyszy sygnał zgłoszenia i nie naciśnie żadnego przycisku na klawiaturze

aparatu w ciągu 6 sekund (czas kontrolny końca wybierania, gdy centrala nie spodziewa się

wybierania) od momentu podniesienia mikrotelefonu to centrala automatycznie skieruje

wywołanie pod numer wyznaczony jako „gorąca linia”.

Zamówienie usługi nie ogranicza możliwości realizowania innych połączeń.

Warunkiem jest wybranie pierwszej cyfry numeru przed upływem czasu potrzebnego do

aktywacji „gorącej linii”. Usługa nie ma wpływu na wywołania przychodzące. Korzystanie z

usługi wymaga przydzielenia dostępu przez operatora.

5.13 Identyfikacja wywołań złośliwych

Usługa umożliwia użytkownikowi identyfikację strony wywołującej w przypadku

pojawienia się wywołania złośliwego. Po wykonaniu przez użytkownika odpowiedniej

procedury centrala pobiera i rejestruje następujące cechy połączenia:

−

numer strony wywoływanej,

−

numer strony wywołującej,

−

data i czas realizacji identyfikacji,

−

subadres strony wywołującej (jeśli jest on możliwy do uzyskania).

Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez operatora

centrali. Istnieją dwie opcje realizacji usługi podstawowa oraz krajowa. Usługa jest

przeznaczona dla abonentów korzystających ze styku analogowego lub interfejsu V5.

Identyfikacja może być dokonana podczas rozmowy lub po jej zakończeniu.

Identyfikacja wywołania złośliwego po rozłączeniu się abonenta wywołującego jest możliwa

dzięki systemowi sygnalizacji, który zatrzymuje połączenia przez pewien czas.

Użytkownicy ISDN wykonują identyfikację w czasie wywoływania lub w trakcie

rozmowy, korzystając z odrębnych procedur. Wyjątkiem jest możliwość korzystania z opcji

krajowej (klawisz 7) lub z opcji podstawowej w trakcie połączenia.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

W opcji krajowej centrala, na etapie zestawiania połączenia, automatycznie pobiera

numery wszystkich abonentów wywołujących abonenta z aktywną usługą MCID.

Identyfikacja połączeń w opcji krajowej może wymagać utrzymania łańcucha

połączeniowego, aż do chwili uwolnienia przez operatora centrali. W połączeniach

przychodzących bezpośrednio z central elektromechanicznych (np. Strowger) trzymanie

łańcucha połączeniowego jest wynikiem procedury identyfikacji. Centrala inicjuje również

proces trzymania łącza przyjściowego z centrali elektromechanicznych w przypadku odbioru

sygnału B1 z łącza wyjściowego z sygnalizacją R2 lub też odbioru z łącza z sygnalizacją SS7

odpowiedniej wiadomości ACM.

Włączenie usługi MCID uniemożliwia korzystanie z usług sterujących połączeniem

(CH, CW, Połączenie trójstronne, Przekazanie połączenia, zamawianie usług w czasie trwania

rozmowy).

W celu poznania informacji dotyczących odebranych wywołań złośliwych, użytkownik

kontaktuje się z operatorem centrali.

5.14 Dynamiczne ograniczenie połączeń wychodzących (OCB-UC)

Abonent

centrali

może

samodzielnie

(dynamicznie)

ograniczyć

możliwość

przeprowadzania wszystkich (z wyjątkiem służb specjalnych) lub niektórych połączeń

wychodzących z jego aparatu. Blokada zabezpieczona jest prywatnym hasłem abonenta.

Dostępne są następujące zakresy ograniczeń:

0 – brak ograniczeń, usługa wyłączona;

1 – zakaz realizacji połączeń międzynarodowych – numery rozpoczynające się na 00...;

2 – zakaz realizacji połączeń krajowych - numery rozpoczynające się na 0... (rozmowy

międzymiastowe, audiotekstowe, połączenia informacyjne);

3 – zezwolenie tylko na połączenia lokalne;

4 – zezwolenie tylko na połączenia z numerami alarmowymi zaczynającymi się od 99...;

5 – zezwolenie tylko na połączenia z numerami zaprogramowanymi w systemie

wybierania za pomocą numerów skróconych i gorącej linii.

Uruchomienie zamówionej usługi następuje podczas próby wybrania zabronionego

numeru. Nadany zostanie sygnał dźwiękowy i komunikat „Połączenie niedozwolone”.

Włączenie usługi nie ma wpływu na połączenia przychodzące do osoby zamawiającej.

Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez operatora.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

5.15 Zamawianie połączenia (CC)

Usługa umożliwia abonentowi zamówienie połączenia z dowolnym innym abonentem,

który jest aktualnie niedostępny (zajęty inną rozmową lub nie odbiera telefonu).

Aktywacja zamówionej usługi następuje w chwili, gdy zwolni się łącze do abonenta zajętego

lub wykryty zostanie ruch na łączu od abonenta, który nie odbierał telefonu. Jeżeli ruch nie

zostanie wykryty w czasie 30 minut, to centrala dezaktywuje usługę.

W momencie aktywacji usługi, centrala przywoła abonenta zamawiającego połączenie

szybkim dzwonkiem, a po podniesieniu przez niego mikrotelefonu skieruje wywołanie pod

zamówiony numer. W tym czasie słychać będzie sygnał marszruty, a następnie zwrotny

sygnał wywołania lub zajętości. Jeżeli abonent zamawiający usługę nie odbiera przywołania

w czasie 25 sekund, to centrala dezaktywuje usługę.

Jeżeli zestawienie zamówionego połączenia się nie powiedzie, gdyż żądany abonent nie

odbiera wywołania, to po czasie kontrolnym nadzoru wywołania (np. 180 sekund) abonent

zamawiający usłyszy sygnał dźwiękowy i komunikat „Połączenie nie może być

zrealizowane”, a następnie sygnał zajętości. Należy odłożyć słuchawkę. Usługa zostanie

dezaktywowana przez centralę.

Zajętą linię można także zamówić poprzez wykręcenie 0 na tle sygnału zajętości (patrz

usługi dodatkowe sterujące połączeniem).

5.16 Zamawianie połączenia na godzinę (ABC)

Usługa umożliwia abonentowi zamówienie połączenia z dowolnym numerem

(lokalnym, krajowym, itp.) na określoną godzinę (maksymalnie 24 godziny naprzód).

Wykonanie zamówionej usługi nastąpi o zaprogramowanej godzinie. Wówczas centrala

przywoła najpierw abonenta zamawiającego połączenie szybkim dzwonkiem, a po

podniesieniu przez niego mikrotelefonu skieruje wywołanie pod zamówiony numer. W tym

czasie słychać będzie sygnał marszruty, a następnie zwrotny sygnał wywołania lub zajętości.

Jeżeli abonent zamawiający usługę nie odbiera przywołania w czasie 25 sekund, to

centrala dezaktywuje usługę. Jeżeli zestawienie zamówionego połączenia się nie powiedzie,

gdyż żądany abonent nie odbiera wywołania, to po czasie kontrolnym nadzoru wywołania

(np. 180 sekund) abonent zamawiający usłyszy sygnał dźwiękowy i komunikat „Połączenie

nie może być zrealizowane”, a następnie sygnał zajętości. Należy odłożyć słuchawkę. Usługa

zostanie dezaktywowana przez centralę.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Jeżeli zestawienie zamówionego połączenia się nie powiedzie, gdyż żądany abonent

będzie ponownie zajęty, to abonent zamawiający powinien odłożyć słuchawkę. Usługa

zostanie dezaktywowana przez centralę.

5.17 Test dzwonka

Usługa ta pozwala abonentowi na sprawdzenie akustycznego sygnału wywołania

(dzwonka) w swoim aparacie.

Natychmiast po odłożeniu słuchawki przez abonenta zamawiającego, centrala

automatycznie wysyła do niego sygnał wywołania. Dzwonek zostanie wyłączony w chwili

podniesienia mikrotelefonu, bądź po upływie 1 minuty. Wykonanie usługi sygnalizowane jest

komunikatem „Usługa została przyjęta”.

5.18 Zmiana hasła (PASS)

Każdy abonent centrali DGT posiada czterocyfrowe, prywatne hasło. Zabezpiecza ono

przed nieupoważnionym wykonaniem niektórych usług. Pierwotnie hasło użytkownika

tworzą cztery zera. Zaleca się, aby każdy abonent centrali zmienił swoje hasło, gdyż inni

abonenci mogliby realizować usługi na jego koszt (np. przez korzystanie z usługi wirtualne

logowanie).

Jeżeli abonent zapomni własne hasło, to powinien skontaktować się z operatorem

centrali. Operator wyzeruje hasło lub wprowadzi na życzenie abonenta nowe hasło.

Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez operatora, do

niektórych usług (ACC, ABC, AD, CCBS, CF, FDC, OCB-UC).

5.19 Ograniczenie połączeń wychodzących przez telefonistkę

Abonent z kategorią telefonistki i odpowiednim uprawnieniem może sterować

ograniczaniem

połączeń

wychodzących

abonentowi,

który

uprawnienia

dyskryminatora dynamicznego, ale bez dostępu do sieci miejskiej. Dostępne są następujące

zakresy ograniczeń:

0 – brak ograniczeń, usługa wyłączona;

1 – zakaz realizacji połączeń międzynarodowych – numery rozpoczynające się na 00...;

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

2 – zakaz realizacji połączeń krajowych - numery rozpoczynające się na 0... (rozmowy

międzymiastowe, audiotekstowe, połączenia informacyjne);

3 – zezwolenie tylko na połączenia lokalne;

4 – zezwolenie tylko na połączenia z numerami alarmowymi zaczynającymi się od 99...;

5 – zezwolenie tylko na połączenia z numerami zaprogramowanymi w systemie

wybierania za pomocą numerów skróconych i gorącej

5.20 Przechwytywanie wywołań (ITN)

Z usługi przechwytywania korzysta abonent z kategorią telefonistki, posiadający

odpowiednie uprawnienia. Telefonistka słysząc wywołanie przychodzące, skierowane do

innego aparatu, może je odebrać korzystając ze swojego aparatu. Usługa działa dla

wszystkich portów abonenckich. Wyjątkiem są aparaty cyfrowe z sygnalizacją systemową,

posiadającą kolejki przyjściowe.

5.21 Wirtualne przenoszenie wywołań

Abonent centrali DGT może zlecić przenoszenie wywołań przychodzących na jego

własny numer katalogowy pod numer innego aparatu, do którego dany abonent ma właśnie

dostęp.

Usługę należy zamawiać (włączać, sprawdzać i wyłączać) z terminala, na który mają

być przenoszone wywołania. Po włączeniu usługi wszystkie wywołania przychodzące na

numer własny abonenta będą natychmiastowo kierowane do aparatu, z którego zamówiono

usługę.

Uzyskuje się ten sam efekt, co w przypadku zamówienia usługi Natychmiastowego

przeniesienia wywołań. Jednakże Wirtualne przenoszenie wywołań realizowane jest po

stronie terminala, na który mają być przenoszone rozmowy.

Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez operatora.

5.22 Wirtualne logowanie

W centralach cyfrowych DGT numer katalogowy abonenta nie jest związany na stałe z

łączem fizycznym prowadzącym do jego aparatu. Dzięki temu można korzystać ze swojego

numeru katalogowego dzwoniąc z dowolnego aparatu podłączonego do tej samej centrali

(tzw. wirtualne logowanie).

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

W ten sposób uzyskuje się możliwość wykonania połączenia lub żądanej usługi na

koszt własnego numeru katalogowego z dowolnego miejsca w obrębie centrali.

Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez operatora.

5.23 Limitowanie połączeń wychodzących

Abonent centrali DGT może limitować wydatki na rozmowy do z góry określonej

kwoty. Korzystanie z usługi dodatkowej wymaga przydzielenia dostępu przez operatora do

limitu impulsów.

Usługą nie steruje się bezpośrednio z aparatu. W celu zamówienia usługi należy złożyć

wniosek u operatora centrali o przydzielanie (np. miesięcznie) określonej liczby jednostek

licznikowych. Operator wpisuje tą liczbę do licznika impulsów w centrali (domyślnie stan

licznika wynosi zero).

Po wykorzystaniu przydzielonej liczby impulsów abonent nie będzie mógł prowadzić

płatnych rozmów. Jeżeli licznik abonenta ma stan zerowy lub mniejszy od zera, to płatne

połączenie jest odrzucane przez centralę, a abonent otrzyma zapowiedź „Połączenie

niedozwolone”. Jeśli limit zostanie wykorzystany w czasie trwania rozmowy, to centrala

rozłączy dane połączenie.

Abonent może też zgłosić zapotrzebowanie na korzystanie z usługi teletaksy.

Zainstalowany u abonenta licznik impulsów lub aparat z takim licznikiem rejestruje impulsy

taryfikacji dochodzące z centrali podczas połączeń telefonicznych.

Dodatkowe usługi sterujące połączeniem

Realizacja poniżej przedstawionych usług wymaga naciśnięcia klawisza FLASH lub

klawisza jednej z cyfr – w zależności od usługi – w czasie zestawiania, trwania lub

bezpośrednio po zakończeniu połączenia.

Nazwa us

ługi

Klawisz

FLASH

Zamawianie po

łączenia do zajętego abonenta (CCBS)

Powrót do po

łączenia

TAK

Zawieszenie po

łączenia (CH)

TAK

Przekazanie po

łączenia ze zwrotem

łączenie trójstronne

Rejestracja wywo

łania złośliwego (MCID)

TAK

Sygnalizowanie po

łączenia oczekującego zajętemu abonentowi

Oferowanie po

łączenia zajętemu abonentowi

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Krótki opis:

Ad1. Jeśli po wybraniu numeru słychać sygnał zajętości, to można zamówić połączenie z tym

numerem, gdy skończy prowadzoną rozmowę. Na tle sygnału zajętości naciśnij klawisz

0. O przyjęciu usługi informuje zapowiedź słowna.

Ad2. Po naciśnięciu klawisza 1 lub FLASH następuje natychmiastowy powrót do

połączenia, które uprzednio zostało czasowo zawieszone.

Ad3. Zawieszenie aktualnie prowadzonego połączenia jest możliwe po wciśnięciu klawisza

FLASH w trakcie połączenia. Przez 15 sekund nadawany jest sygnał ciągły centrali.

Przez kolejne 3 min nadawany będzie komunikat „Proszę czekać będzie rozmowa”.

Ad4. Prowadzoną rozmowę można przekazać innej osobie, a następnie powrócić do tego

połączenia. Przed przekazaniem należy ją zawiesić FLASH. Po usłyszeniu ciągłego

sygnału należy wybrać numer abonenta. Po uzyskaniu połączenia nacisnąć klawisz 3 i

odłożyć mikrotelefon, co spowoduje przekazanie zawieszonego połączenia. W chwili

zakończenia rozmowy przez abonenta, któremu przekazano połączenie, centrala wyśle

sygnał wywołania do abonenta przekazującego. Po podniesieniu mikrotelefonu nastąpi

powrót do połączenia pierwotnie prowadzonego.

Ad5. Chcąc zestawić połączenie trójstronne należy połączyć się z pierwszym rozmówcą, a

następnie zawiesić połączenie klawiszem FLASH. Po usłyszeniu ciągłego sygnału

wybrać numer drugiego abonenta. Po nawiązaniu połączenia należy nacisnąć klawisz 4,

co spowoduje dołączenie do rozmowy tymczasowo zawieszonego abonenta.

Ad6. Identyfikacja może być dokonana w czasie rozmowy lub po jej zakończeniu. Przy

prowadzonej rozmowie naciśnij FLASH, a po otrzymaniu sygnału zgłoszenia centrali

odłóż mikrotelefon w ciągu 4 sekund. Alternatywnie, po zakończeniu rozmowy nie

odkładaj mikrotelefonu. Na tle ciszy naciśnij FLASH, a po usłyszeniu sygnału ciągłego

wybierz sekwencję *39#. Potwierdzeniem będzie komunikat „Usługa została

przyjęta”.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Ad7. Jeżeli po wybraniu numeru uzyskujemy zajętość strony wywoływanej, można jej

zasygnalizować chęć nawiązania połączenia. W tym celu należy nacisnąć cyfrę 8.

Abonent żądany będzie słyszał na tle swojej, aktualnie prowadzonej rozmowy, sygnał

oferowania. W tym czasie abonent inicjujący powinien słyszeć sygnał wywoływania.

Ad8. Jeżeli po wybraniu numeru uzyskujemy sygnał zajętości, możemy wejść do

prowadzonej rozmowy w charakterze osoby trzeciej. W tym celu należy nacisnąć

klawisz 9. Wejście do prowadzonej rozmowy może trwać maksymalnie 3 minuty. Po

tym czasie centrala automatycznie rozłączony.

Uwagi praktyczne

Dla uproszczenia i zwiększenia przejrzystości instrukcji wprowadzono poniższe

symbole, które zostały wykorzystane w tekście.:

−

zapisz przebieg na dysku,

−

pytanie, na które odpowiedź musi znaleźć się w sprawozdaniu,

Opis stanowiska laboratoryjnego - oprogramowania

8.1 Nadzór operatorski przebiegu realizacji usług dodatkowych

Nadzór nad centralą telefoniczną zakłada szereg czynności wykonywanych przez

personel nadzorczy, a mających na celu utrzymanie niezakłóconej pracy systemu

telekomunikacyjnego w obszarze oddziaływania centrali.

Realizacja funkcji nadzorczych w centrali DGT 3450 Millenium jest realizowana z

poziomu aplikacji konsoli operatorskiej KONSOLA. Program Konsola Operatora z zasady

współpracuje jednocześnie tylko z jedną centralą. Komunikacja z centralą jest prowadzona za

pośrednictwem sieci wewnętrznej Ethernet CT. Dzięki takiemu rozwiązaniu nadzór centrali

można prowadzić na więcej niż jednym stanowisku, pod warunkiem dołączenia do wspólnej

sieci CT.

Po uruchomieniu pokazuje się składające się z trzech części okno główne aplikacji,

gdzie na belce umieszczona jest nazwa konfiguracji oraz wersja programu. W lewej części

okna znajduje się alarm centralowy: poziomo przedstawiony jako liczba od 0-19 oraz poniżej

komentarz do alarmu. Kolor tła oznacza poziom alarmu:

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

−

Czerwony oraz znak „?” zamiast liczby oznacza brak połączenia stanowiska

nadzoru z jednostką centralną.

−

Zielony oraz wartość „0” oznacza brak alarmu.

−

Żółty oznacza alarm nie pilny (cyfry 1 – 9).

−

Czerwony oraz liczba oznacza alarm pilny (cyfry 10 – 17).

Dodatkowo wystąpienie alarmu lub brak połączenia powoduje odtworzenie sygnału

dźwiękowego.

Przyciśnięcie kombinacji klawiszy CTRL-S lub pierwszego piktogramu (przycisku)

powoduje pojawienie się okna sterowania. Przyciśnięcie kombinacji klawiszy CTRL-Z lub

drugiego piktogramu wywoła zapytanie o adres procesu zdeb'a i otworzy okno Zdalnego

DEBuger'a. Zdalny DEBuger (zdeb) jest programem centralowym pozwalającym na

zaawansowany nadzór centrali z poziomu komputera centralowego JS7140 pod systemem

operacyjnym centrali. Przyciśnięcie kombinacji klawiszy CTRL-D lub trzeciego piktogramu -

tryb operatora powoduje pojawienie się okna komunikatów. Powyżej piktogramów

wyświetlany jest czas odczytany ze sterownika grupowego centrali lub znak ---- jeśli

sterownik nie odpowiada. Widok uruchomionej aplikacji przedstawia rysunek (rys. 8.1a).

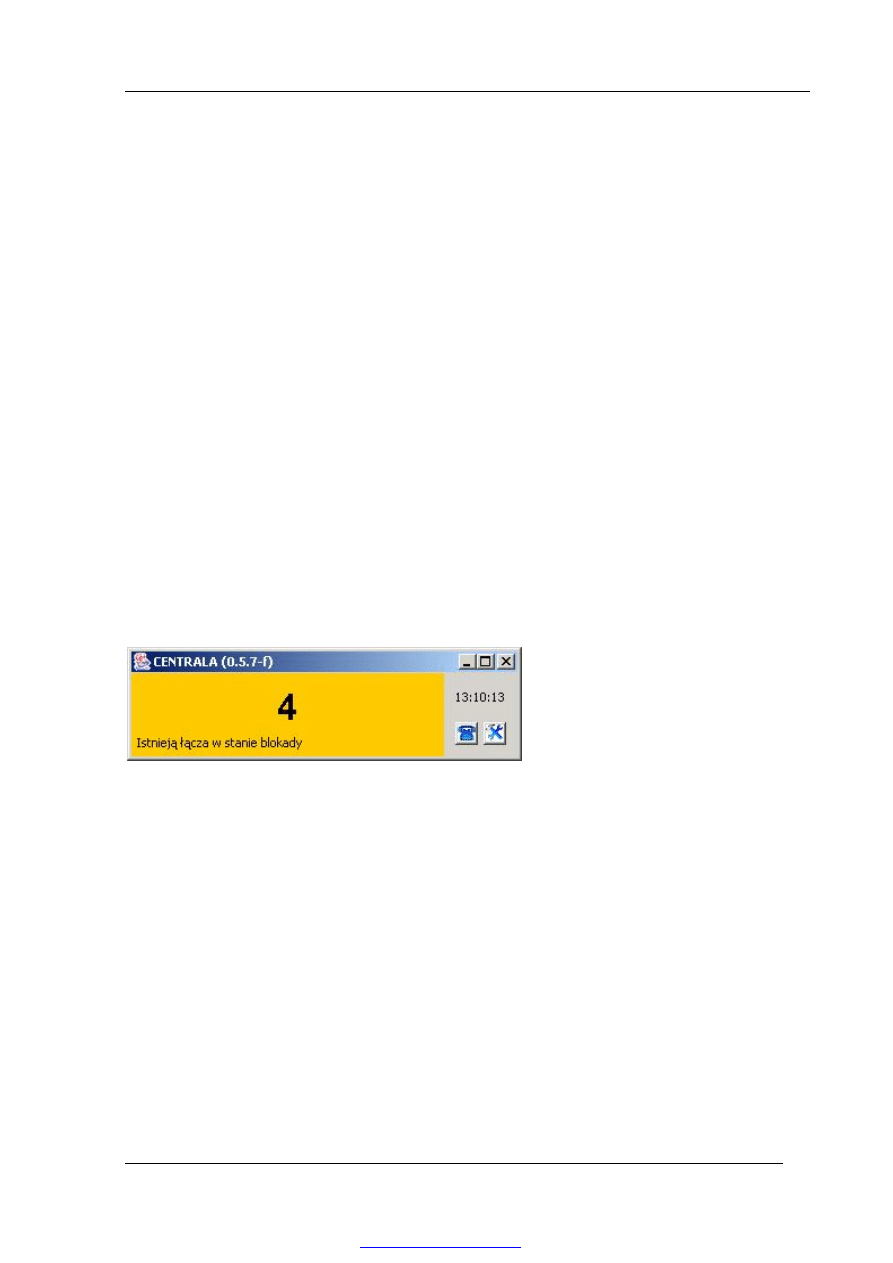

Rys. 8.1a Aplikacja Konsola z widocznym wyświetlanym alarmem

UWAGA! Widoczny w tym oknie zegar odpowiada faktycznemu stanowi zegara w centrali.

Nie musi być on zbieżny z zegarem komputera, na którym działa aplikacja konsoli

operatorskiej! Zamawiając, w trakcie ćwiczenia usługę odwołującą się do wskaźnika czasu

należy pamiętać o tym założeniu!

8.2 Zakładka STRUKTURA

Okno, które możemy otworzyć przyciskiem Struktura jest logiczną prezentacją

strukturalnej budowy cyfrowej centrali abonenckiej znajdującej się w laboratorium (rys. 8.2a).

Opisane dalej elementy dzielą centrale na bloki funkcjonalne jak to przedstawiono na

poniższym rysunku, wg schematu: Centrala ð Sekcja ð Procesor ð Port.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Rys. 8.2a Centrala laboratoryjna DGT 3450 Millenium (strona lewa – widok rzeczywisty, strona prawa –
schemat blokowy, centralnie opis logiczny w konsoli operatorskiej)

Panel udostępniany przez tą zakładkę podzielony jest pionowo (rys. 8.2b). Po lewej

stronie znajduje się drzewo przedstawiające hierarchię komponentów sprzętowych centrali.

Nazwy tych komponentów mają kolor odpowiadający ich stanowi:

−

Czarny element pracuje poprawnie.

−

Czerwony element jest w stanie awaria.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Po wybraniu któregokolwiek z elementów pokazuje się jego opis oraz ewentualnie lista

podelementów. Zaznaczenie podelementu z listy powoduje przedstawienie jego opisu,

natomiast wciśnięcie przycisku Pokaż element przedstawienie go jako elementu nadrzędnego.

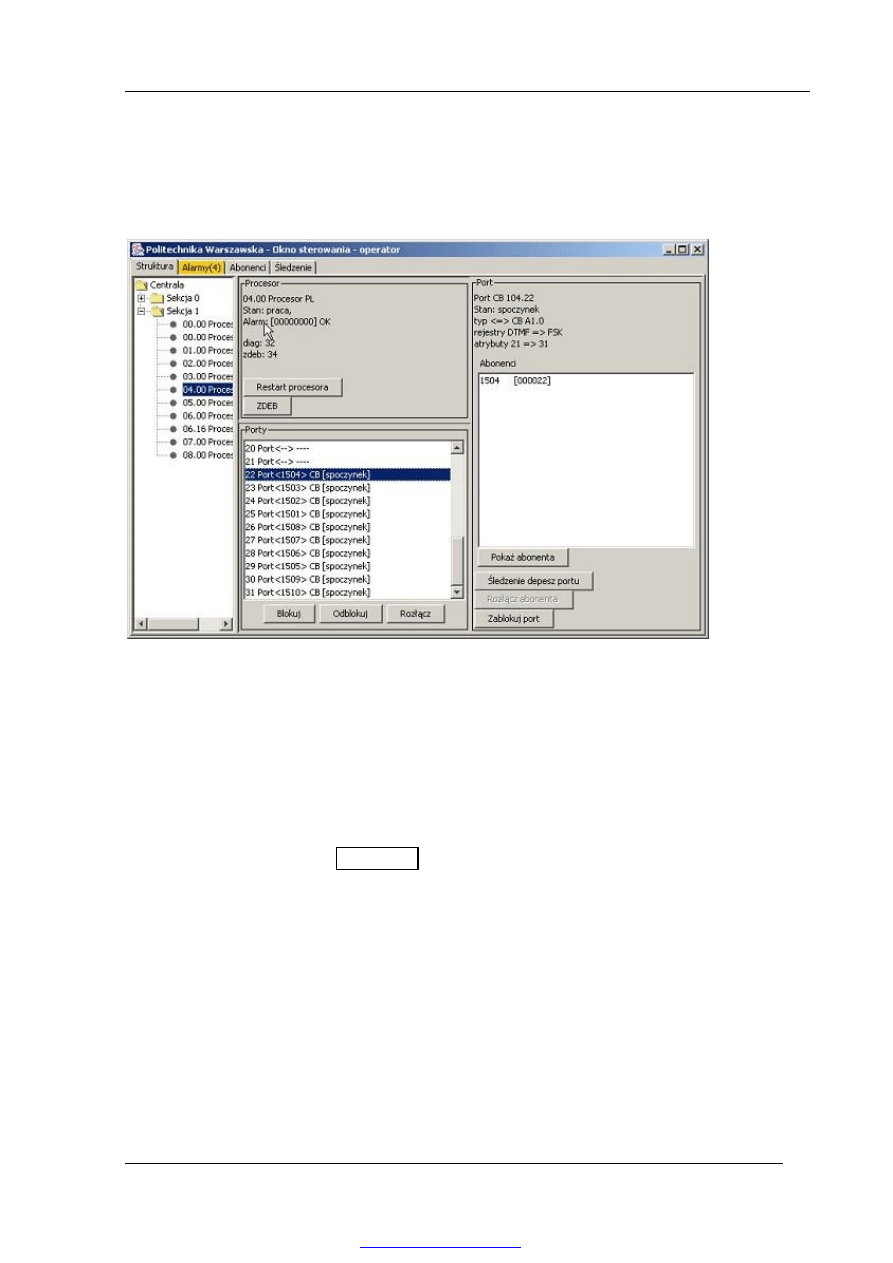

Rys. 8.2b Zakładka struktury systemu centralowego DGT

8.2.1 Centrala

Katalog Centrala pozwala na ocenę ogólnego stanu centrali, np. która jednostka

sterująca JS aktualnie pracuje, wczytanie nowej bazy, restart centrali, itp.

UWAGA! Nadużycie funkcji RESTART może prowadzić do uszkodzenia centrali, a dla grupy

wcześniejszym zakończeniem niniejszego laboratorium!!!

8.2.2 Sekcja

Każda centrala systemu DGT Millenium jest podzielona na sekcje. Sekcja zerowa to

sekcja związana bezpośrednio z najważniejszymi elementami centrali. Będą to: pole

komutacyjne wraz z procesorem grupowym, moduł zapowiedzi oraz jednostka sterująca.

Kolejne sekcje to zazwyczaj kolejne stojaki 19”, w których umieszcza się karty procesorów

centralowych obsługujących dochodzące do centrali łącza.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Zaznaczenie którejkolwiek z sekcji (patrz rysunek 8.2b) powoduje wyświetlenie

ważniejszych informacji na temat aktualnego stanu wybranej sekcji. Będzie to:

−

numer sekcji,

−

stan sekcji,

−

wektor alarmów (prezentacja w kodzie szesnastkowym - HEX).

Naciśnięcie przycisku Pokaż element powoduje natomiast wyświetlenie jej

wewnętrznej struktury. Podczas operacji związanych ze zmianą bazy lub jednostki

wyświetlone zostaje okno komunikatów.

8.2.3 Procesor

Pod pojęciem procesora rozumiemy moduły wyposażenia centrali uporządkowane w

grupy po 32 szczeliny, co jest zgodne z europejskim standardem PCM 30/32. Każdy z takich

traktów jest obsługiwany przez co najmniej jeden procesor, co jest uwarunkowane typem

traktu procesora.

Dla przykładu jeden procesor liniowy PL pozwala na obsługę 32 szczelin czasowych

(portów) analogowych. Mogą to być abonenci MB, CB, TnF, TI, czy MMA. Dla kart

wyposażeń cyfrowych np. PCM możliwa jest obsługa tylko jednego traktu w ramach jednego

procesora. Ogólnie po wybraniu jednego z zainstalowanych procesorów możemy określić:

−

adres i rodzaj procesora, stan procesora,

−

wektor alarmów - szesnastkowo,

−

nr procesu diagnostycznego i zdalnego debuger'a,

−

listę portów znajdujących się na danym procesorze; wybranie portu powoduje

przestawienie jego opisu, natomiast podwójne kliknięcie przejście do pierwszego

skojarzonego z nim abonenta.

8.2.4 Port

Każdy port to szczelina o przepływności 64 kbit/s (standard PCM)w tzw. procesorze.

Wiedząc, że portów w procesorze jest 32 mamy, zatem do czynienia z traktem 2 Mbit/s. W

ramach istniejącego wyposażenia każdy z portów może być np.: abonentem analogowym,

abonentem ISDN (dla 2 portów), czy jedną ze szczelin traktu PCM. W oknie Porty możemy

wyszczególnić:

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

−

rodzaj i adres portu,

−

stan portu,

−

typ portu,

−

rejestry,

−

atrybuty,

ponadto:

−

jeśli port jest w korespondencji, tzn. podłączony do niego abonent prowadzi

rozmowę pojawiają się przyciski, które umożliwiają przejście do drugiego

abonenta lub jego portu fizycznego,

−

przycisk umożliwiający przejście do zakładki Abonenci, tak aby obejrzeć

wybranego abonenta, ten sam efekt można uzyskać podwójnie klikając na

wybranego abonenta,

−

przycisk umożliwiający dołączenie portu do listy portów śledzonych: zakładka

Śledzenie,

−

przycisk rozłączający połączenie - tryb operatora,

−

przycisk powodujący zablokowanie portu - tryb operatora.

Jeśli dany port znajduje się w stanie korespondencji to możliwe jest użycie dwóch

dodatkowych przycisków umożliwiających przejście do portu i abonenta, z którym

prowadzona jest korespondencja.

8.3 Zakładka ABONENCI

Panel abonentów składa się z dwóch części (rys. 8.3a): po lewej stronie znajduje się

lista abonentów: numery katalogowe i dla trybu operatora indeksy, natomiast po prawej opis

wybranego abonenta. Poniżej listy znajdują się przyciski przewijające do następnej partii 32-

óch abonentów, oraz przycisk Szukaj umożliwiający wyszukiwanie abonenta poprzez jego

numer katalogowy lub wyszukanie portu fizycznego przez podanie jego adresu.

W opisie abonenta znajdują się:

−

numer katalogowy,

−

indeks,

−

adres logiczny (bazy danych),

−

adres portu fizycznego,

−

kategoria,

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

−

dyskryminator,

−

sieć,

−

stany liczników,

−

przyciski zerujące liczniki,

−

limit impulsów,

−

przycisk ustawiający limit w przedziale: 0-30000,

−

przycisk umożliwiający obejrzenie portu fizycznego, z którym związany jest dany

abonent (zakładka „Struktura”),

−

lista uprawnień i ograniczeń,

−

lista usług aktywnych,

−

przycisk umożliwiający usunięcie (lub zerowanie) wybranej usługi - tryb

operatora,

−

przycisk dodający usługę - tryb operatora,

−

przycisk (de)aktywujący wybraną usługę - tryb operator.

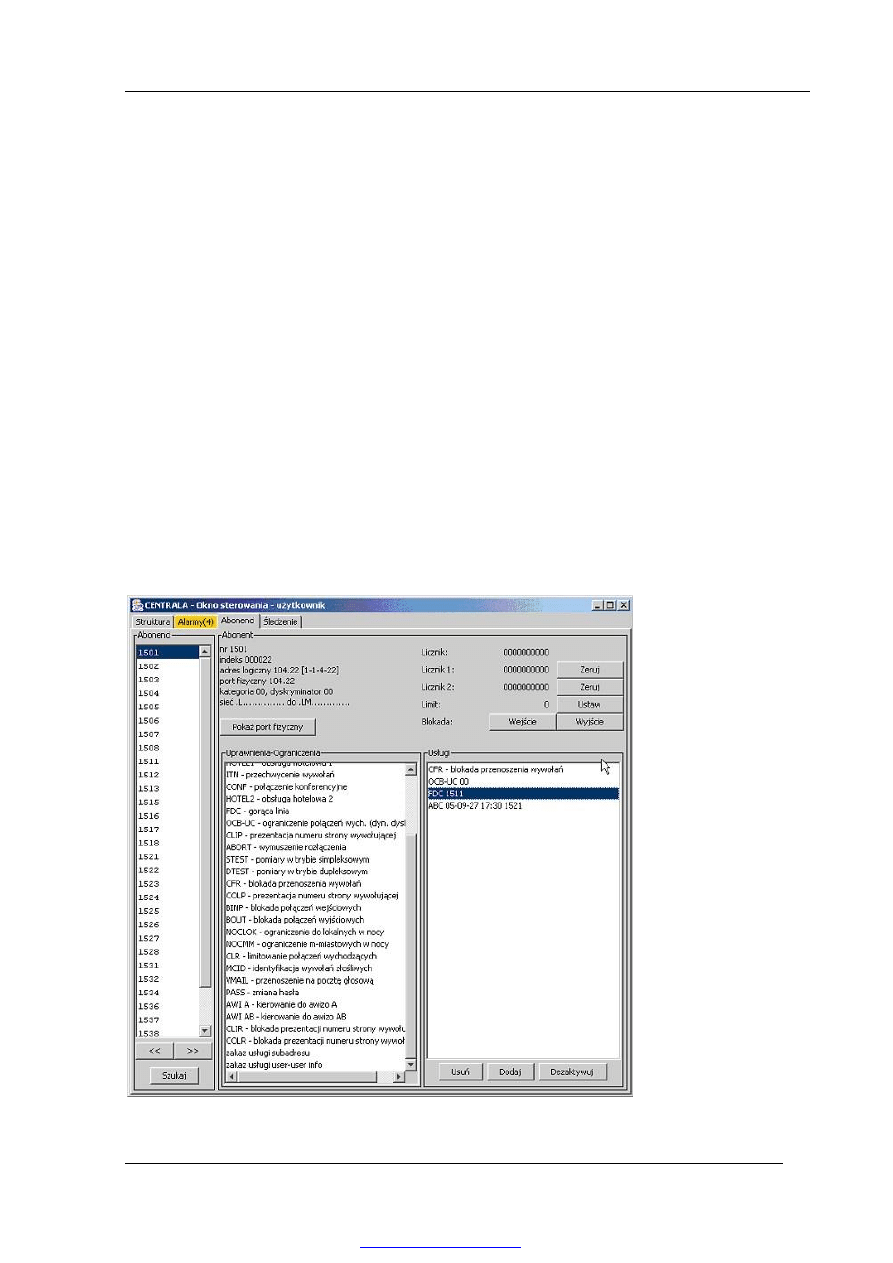

Rys. 8.3a Widok zakładki abonentów centrali

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Dla wyjaśnienia należy tu podać, iż numer abonenta, którego używamy w celu

dodzwonienia się jest numerem logicznym, nazywanym popularnie numerem katalogowym,

nadawanym w procesie rejestracji abonenta w centrali.

Z punktu widzenia centrali, każdy abonent jest doprowadzony do określonego portu

fizycznego posiadającego swój niepowtarzalny numer fizyczny. Numer ten dokładnie

identyfikuje położenie wyposażenia abonenckiego wewnątrz centrali i składa się z trzech

elementów opisujących kolejno (rys. 8.3b):

−

numer sekcji (modułu komutacyjnego),

−

numer traktu wewnątrz sekcji,

−

numer szczeliny w trakcie.

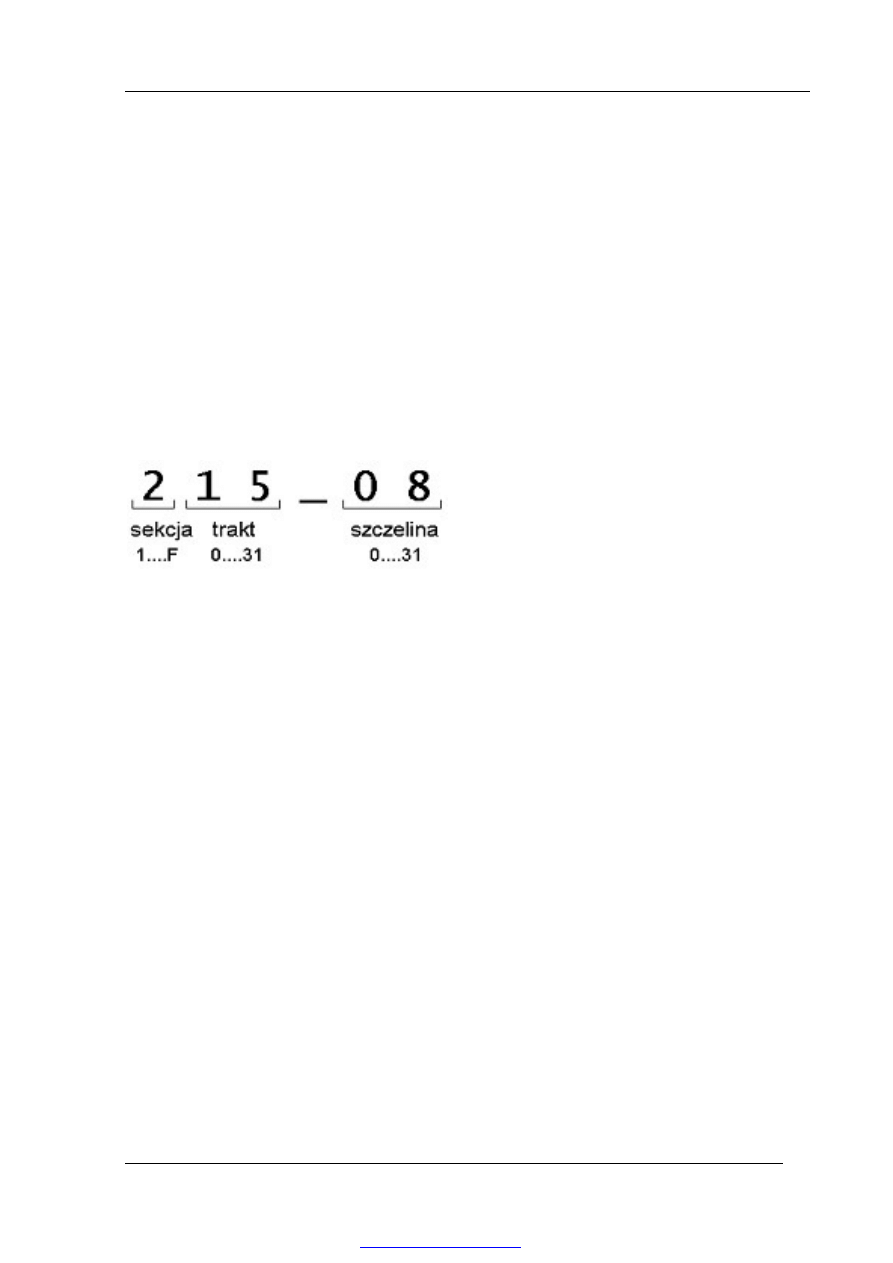

Rys. 8.3b Sposób zapisu numeru fizycznego łącza centrali

Dlatego wszystkie czynności związane z abonentem są identyfikowane przez numer

fizyczny.

Korzystając z zakładki Abonenci operator centrali ma możliwość obserwacji

wykonywanych przez abonenta czynności. W naszym przypadku będą to czynności związane

z zamawianiem kolejnych usług. Operator w centrali ma prawo aktywowania kolejnych usług

na życzenie abonenta – jednakże możliwości te są ograniczone.

8.4 Zakładka ŚLEDZENIE

Panel Śledzenie umożliwia podgląd komunikatów oraz stanów wybranych portów (u

nas abonentów). Wybór portu następuje w zakładce Struktura (rys. 8.4a) poprzez zaznaczenie

wybranego portu i naciśnięcie przycisku Śledzenie depesz portu. Po lewej stronie znajduje się

lista śledzonych portów oraz opis (taki sam jak w zakładce Struktura) wybranego portu. Po

prawej stronie pokazują się komunikaty jednostki centralnej dotyczące śledzonych portów.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

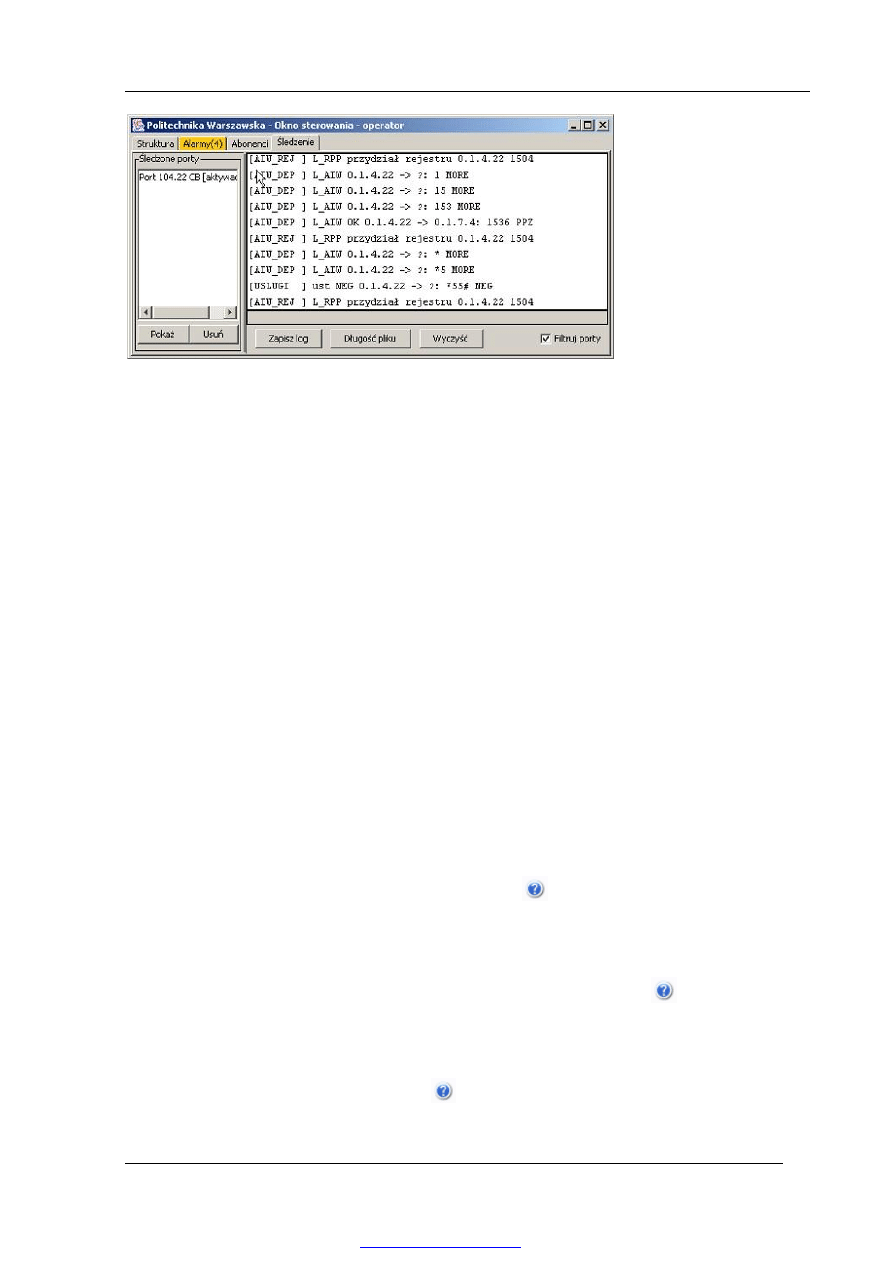

Rys. 8.4a Widok zakładki śledzenia portu

Kiedy okno komunikatów nie jest widoczne, przedstawiane są tylko komunikaty z

filtrem Komutacja. W dole znajdują się przyciski umożliwiające zapis komunikatów do pliku

z rozszerzeniem „.log” oraz ustalenie ich liczby jaka ma być zapisana. Przycisk Wyczyść

umożliwia wyczyszczenie okienka komunikatów. Z prawej strony znajduje się przełącznik

Filtruj porty umożliwiający oglądanie wszystkich komunikatów bez względu na wybrane

porty.

Wykonanie ćwiczenia

9.1 Uruchom aplikację Konsola operatorska. Znajdź abonenta 1501, tak abyś mógł

obserwować stan jego parametrów (zakładka Abonenci).

9.2 W ćwiczeniu możesz skorzystać z aparatów podłączonych do linii: 1501, 1511, 1521

(aparat cyfrowy ISDN). Aparatem, z którego będą zamawiane usługi będzie aparat 1501.

9.3 Wywołaj usługę testu dzwonka. Sprawdź jej działanie.

9.4 Zamów usługę budzenia na określoną godzinę. Czy możliwe jest równoczesne

zamówienie budzenia jednokrotnego i wielokrotnego?

9.5 Ponownie zamów budzenie jednokrotne, a następnie na tą samą godzinę usługę

zamawiania rozmowy z nr 1511. Czy obie usługi zostały zrealizowane? Zmień kolejność

zamawiania i sprawdź, co się dzieje w takim przypadku. Co to oznacza?

9.6 Wykonaj połączenie z numerem 1521 z blokadą prezentacji numeru na aparacie

wywoływanym CPB. Co wyświetla się na wyświetlaczu aparatu? Czy taka sama sytuacja

będzie przy połączeniu z numerem 1511?

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

9.7 Zamów usługę przenoszenia wywołań w przypadku nieobecności abonenta 1501 na

numer 1521. Czy aparat ISDN informuje o tym, że rozmowa została przekierowana? Czy

może być jednocześnie zamówione zrealizowanie bezwarunkowego przenoszenia wywołań

na numer 1511?

9.8 W trakcie połączenia pomiędzy numerem 1511 a nr 1521, abonent 1501 próbuje

nawiązać połączenie z numerem 1511. Zamów rozmowę z tym numerem zaraz po

zakończeniu aktualnie prowadzonej przez niego rozmowy. Co słyszy abonent 1511 po

zamówieniu usługi przez abonenta 1501, podczas swojej rozmowy z 1521?

Następnie

zamówić usługę bezwarunkowego przekazywania wywołań z numeru 1511 na nr. 1521 i

ponownie zamówić usługę ABC z numeru 1501 na 1511. Co się zmieniło? Co to oznacza?

9.9 Wykonaj operację odebrania rozmowy kierowanej na numer 1521 z numeru 1511. Jakie

widzisz potencjalne zagrożenia w szerokim udostępnieniu tej usługi?

9.10 Utwórz gorącą linię z abonentem 1521 i zmierz (zegarkiem) czas uzyskania połączenia

z tym numerem. Czy możliwe jest wykonywanie połączeń z innymi numerami?

Następnie

zaprogramuj ten sam numer pod klawiszem wybierania skróconego i ponownie zestaw

połączenie mierząc czas do zgłoszenia abonenta. Który sposób jest szybszy?

Dlaczego?

9.11 Wykonaj połączenie konferencyjne abonentów 1501, 1511, 1521. Jakie możesz

zaproponować różne sposoby realizacji usługi?

9.12 Zdeaktywuj wszystkie aktywne przeniesienia.

9.13 Anuluj wszystkie wprowadzone usługi dodatkowe.

10. Wykonanie sprawozdania

Nie należy umieszczać w sprawozdaniu podstaw teoretycznych, ani opisów stanowiska

laboratoryjnego.

Sprawozdanie musi zawierać wszystkie wyniki wszystkich obserwacji i rezultaty

czynności wykonane podczas ćwiczenia

, prezentowane wg kolejności ich wykonania.

Każdy wynik i opisywany rezultat musi być opatrzony numerem punktu instrukcji wg,

którego został zarejestrowany. W sprawozdaniu muszą się znaleźć odpowiedzi na wszystkie

postawione w instrukcji pytania

, ponumerowane wg punktów, w których zostały

postawione. Zarówno opisy, jak i odpowiedzi, mają być zwięzłe, ale przedstawione pełnymi

zdaniami.

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

Wnioski powinny zawierać podsumowanie przeprowadzonych obserwacji. Szczególny

nacisk należy położyć na zaprezentowanie różnic i podobieństw pomiędzy poszczególnymi

aspektami ćwiczenia.

11. Literatura

Kościelnik D., ISDN Cyfrowe sieci zintegrowane usługowo, Warszawa, WKŁ 2001

Jajszczyk A., Wstęp do telekomutacji, Warszawa, WT 2000

Godwod J., Urządzenia teletransmisyjne, Warszawa, WNT 1990

Brzeziński K., Istota sieci ISDN, Warszawa, WPW 1999

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

LABORATORIUM SYSTEMÓW
ŁĄCZNOŚCI W TRANSPORCIE

PROTOKÓ

Ł Z WYKONANIA ĆWICZENIA NR 4

ługi centrali abonenckiej DGT

Data wykonania:

Sprawdzi

ł:

..........................................

Wykona

ł: ............................................................................................................................

............................................................................................................................

..........................................

..............................................................................................................................................

p. 9.3

..............................................................................................................................................

p. 9.4

..............................................................................................................................................

p. 9.5

..............................................................................................................................................

p. 9.6

..............................................................................................................................................

p. 9.7

..............................................................................................................................................

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

..............................................................................................................................................

p. 9.8

..............................................................................................................................................

p. 9.9

..............................................................................................................................................

p. 9.10

..............................................................................................................................................

p. 9.11

..............................................................................................................................................

PDF created with pdfFactory trial version

www.pdffactory.com

Ćw. nr 4 – Usługi centrali abonenckiej DGT

2007-10-06

Laboratorium Systemów łączności w transporcie
Zakład Telekomunikacji w Transporcie Wydziału Transportu Politechniki Warszawskiej

PDF created with pdfFactory trial version

www.pdffactory.com

Wyszukiwarka

Podobne podstrony:
sprawko?ntala DGT
dgt
spr?ntrala DGT
SKM Centrala DGT
Derywacje DGT

więcej podobnych podstron
