Praca domowa nr 3 dla studentów kierunku Mechanika i Budowa Maszyn

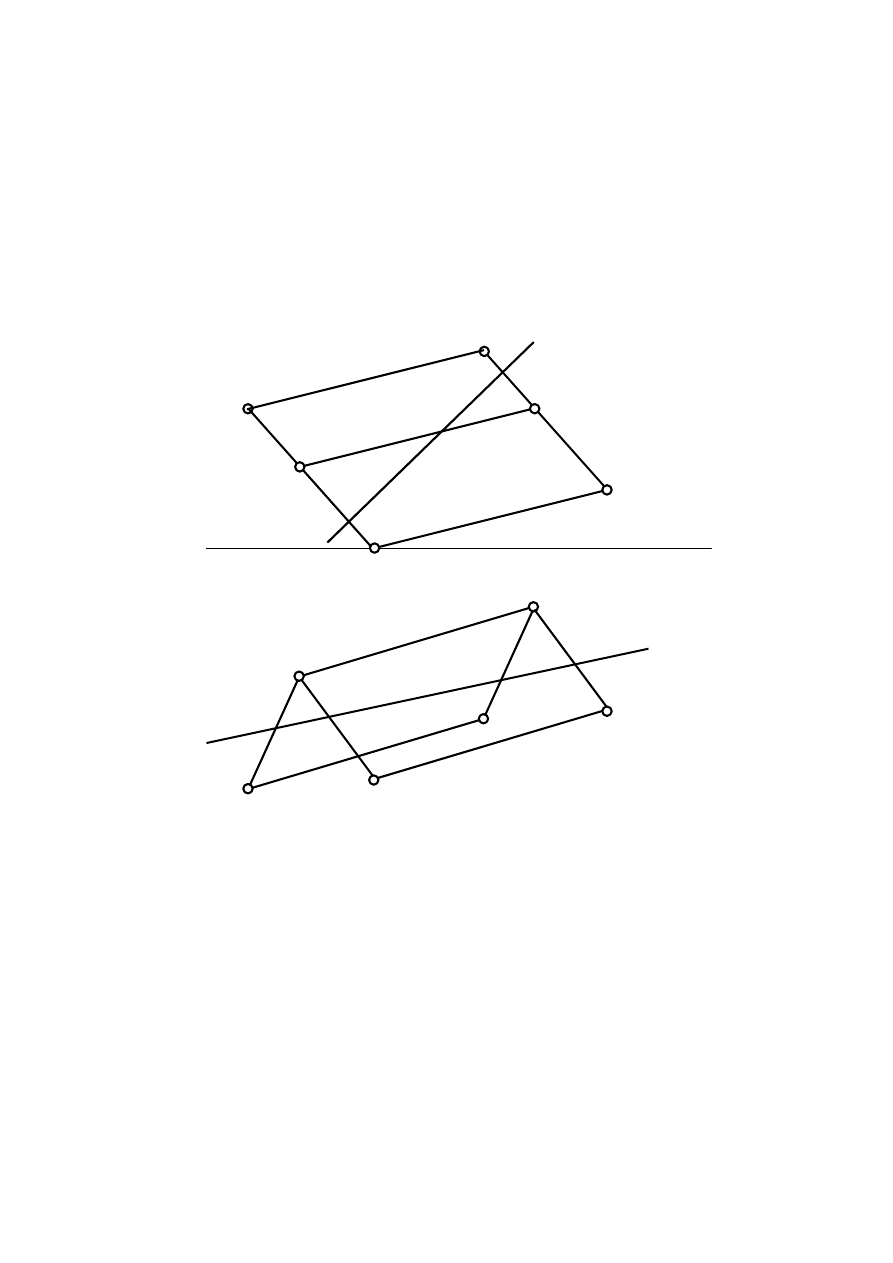

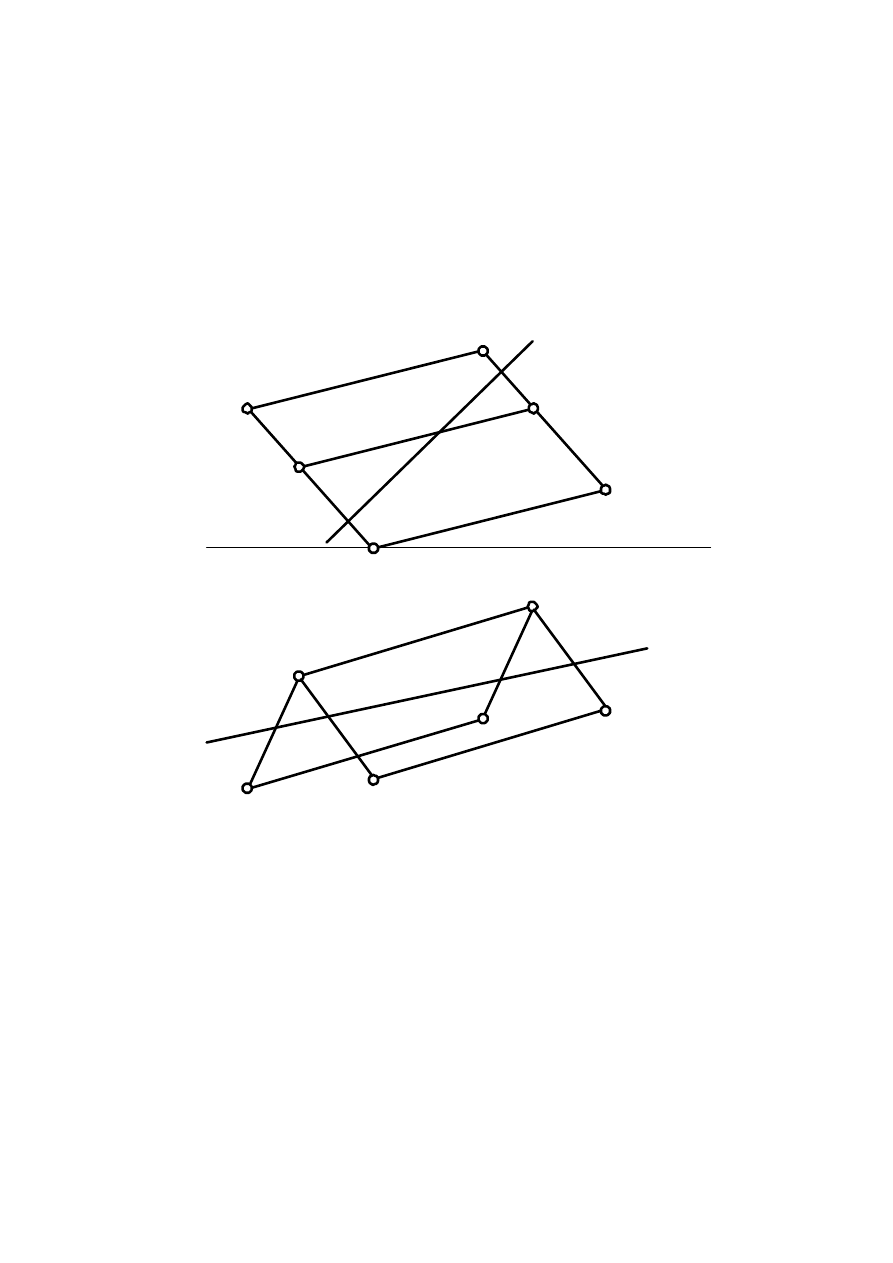

1. Dane są dwa nieprzezroczyste równoległoboki o wspólnym boku AB oraz dana

jest prosta l. Skonstruować rzuty punktów przebicia obydwóch figur prostą l,
określając wzajemną widoczność tych elementów.

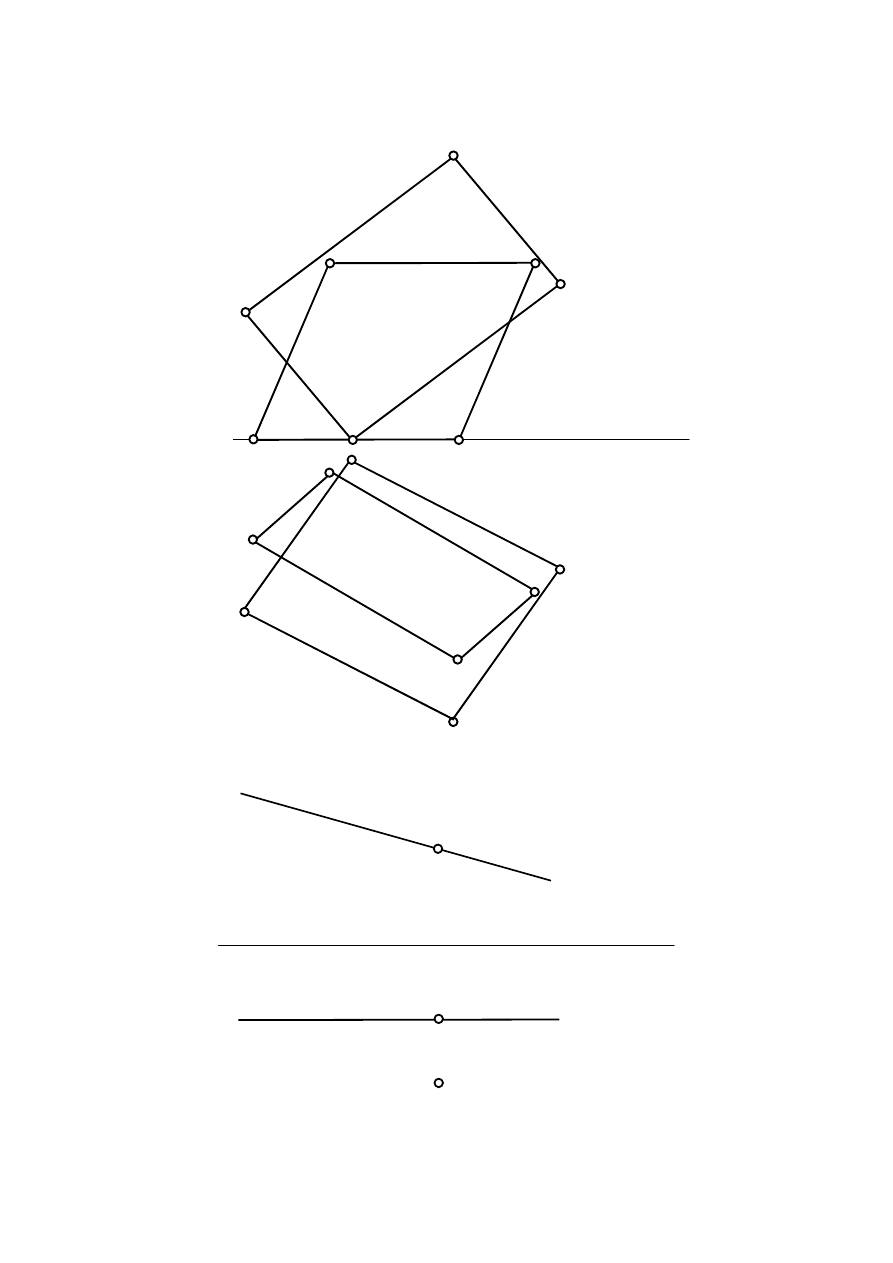

2. Skonstruować rzuty krawędzi, w której przecinają się dwa nieprzezroczyste

równoległoboki: KLMN i ABCD.

3. Dane są prosta m i punkt A. Wyznaczyć kwadrat ABCD leżący w płaszczyźnie

prostopadłej do prostej m. Punkt O jest środkiem kwadratu.

m

O

∈

Zad. 1

D’

B’

X

12

A’’

F’’

E’’

B’’

C’’

D’’

l’’

A’

C’

F’

E’

l’

Zad. 2

A’’

A’

D’’

C’’

B’’

M’’

X

12

B’

C’

D’

K’’

L’’

K’

L’

M’

N’’

N’

Zad. 3

X

12

m'’

O’

A’’=O’’

A’
