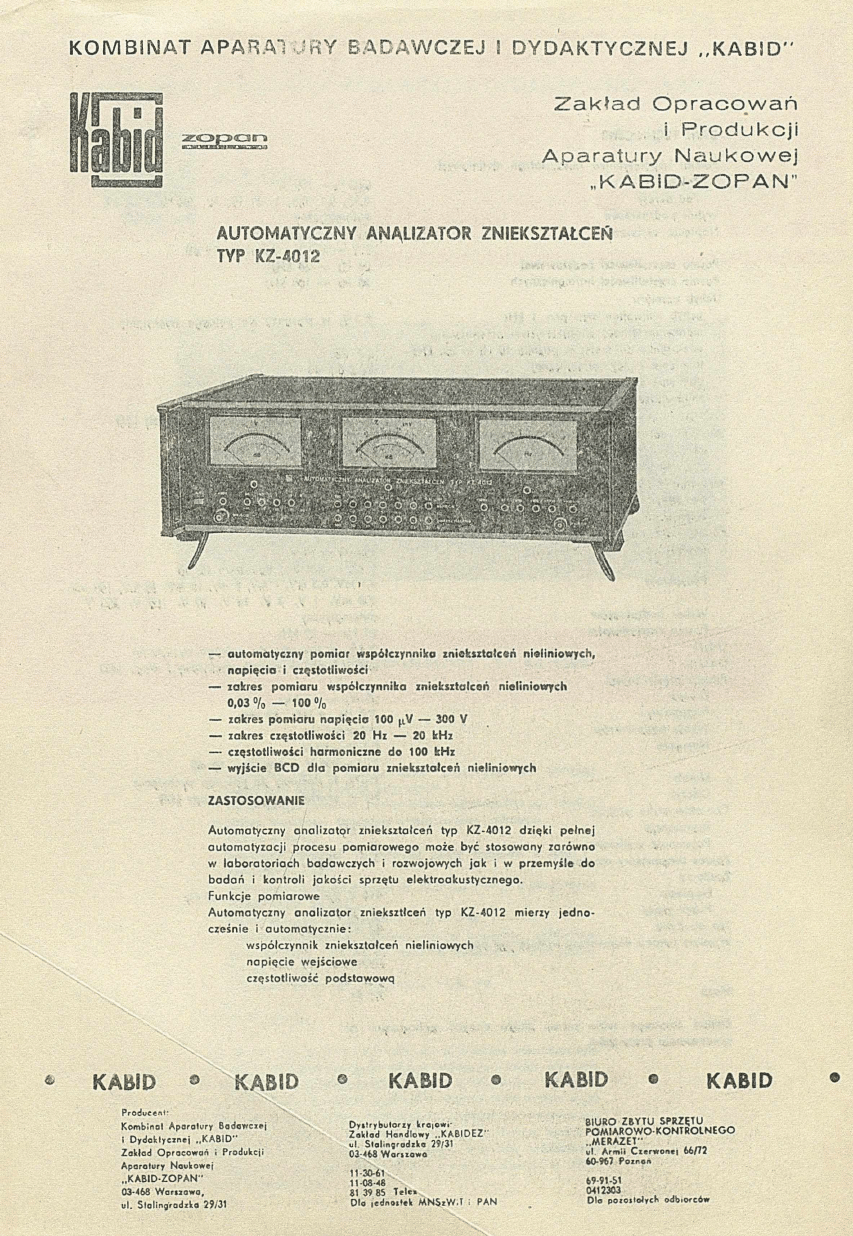

AUTOMATYCZNY ANĄLIZATOR ZNIEKSZTAŁCEŃ

TYP KZ-4012

— automatyczny pom iar współczynnika zniekształceń nieliniowych,

napięcia i częstotliwości

— zakres pom iaru współczynnika zniekształceń nieliniowych

0 ,0 3% — 10 0%

— zakres pom iaru napięcia 100 ^tV — 300 V

— zakres częstotliwości 20 Hz — 20 kHz

— częstotliwości harmoniczne do 100 kHz

— wyjście BCD dla pom iaru zniekształceń nieliniowych

ZASTOSOWANIE

Automatyczny analizator zniekształceń typ KZ-4012 dzięki pełnej

autom atyzacji procesu pom iarowego może być stosowany zarówno

w laboratoriach badawczych i rozwojowych jak i w przemyśle do

badań i kontroli jakości sprzętu elektroakustycznego.

Funkcje pomiarowe

Automatyczny analizator znieksztłcen typ KZ-4012 mierzy je d n o ­

cześnie i autom atycznie:

współczynnik zniekształceń nieliniowych

napięcie wejściowe

częstotliwość podstawowq

KABID

o

KABSD

©

KABID

©

KABID

©

KABID

P rodu cenł:

K o m b in a l A p a ra łu ry B a d a w cze j

l D y d a k ty c z n e j „ K A B ID ”

Z a k ła d O p ro c o w a ń i P ro d u k c ji

A p a ra tu ry N a ukow e j

..K A B ID - Z O P A N "

03-468 W a rs z a w o ,

u l. S ła lin g ra d z k o 29/31

D y s try b u to rz y k r a io w r
Z a k ła d H a n d lo w y „ K A B ID E Z “
ul. S ta lin g ro d z k a 29/31
03-468 W a rs z a w a

D la ,ednos»ek M N S z W iT i PAN

B IU R O Z B Y T U SPRZĘTU
P O M IA R O W O -K O N T R O L N E G O

..M E R A Z E T "
ul. A r m ii C z e rw o n e j 66/72
60-967 P oznań

69-91-S1
0412303

D la pofOi»ol\rcK o d b io rc ó w

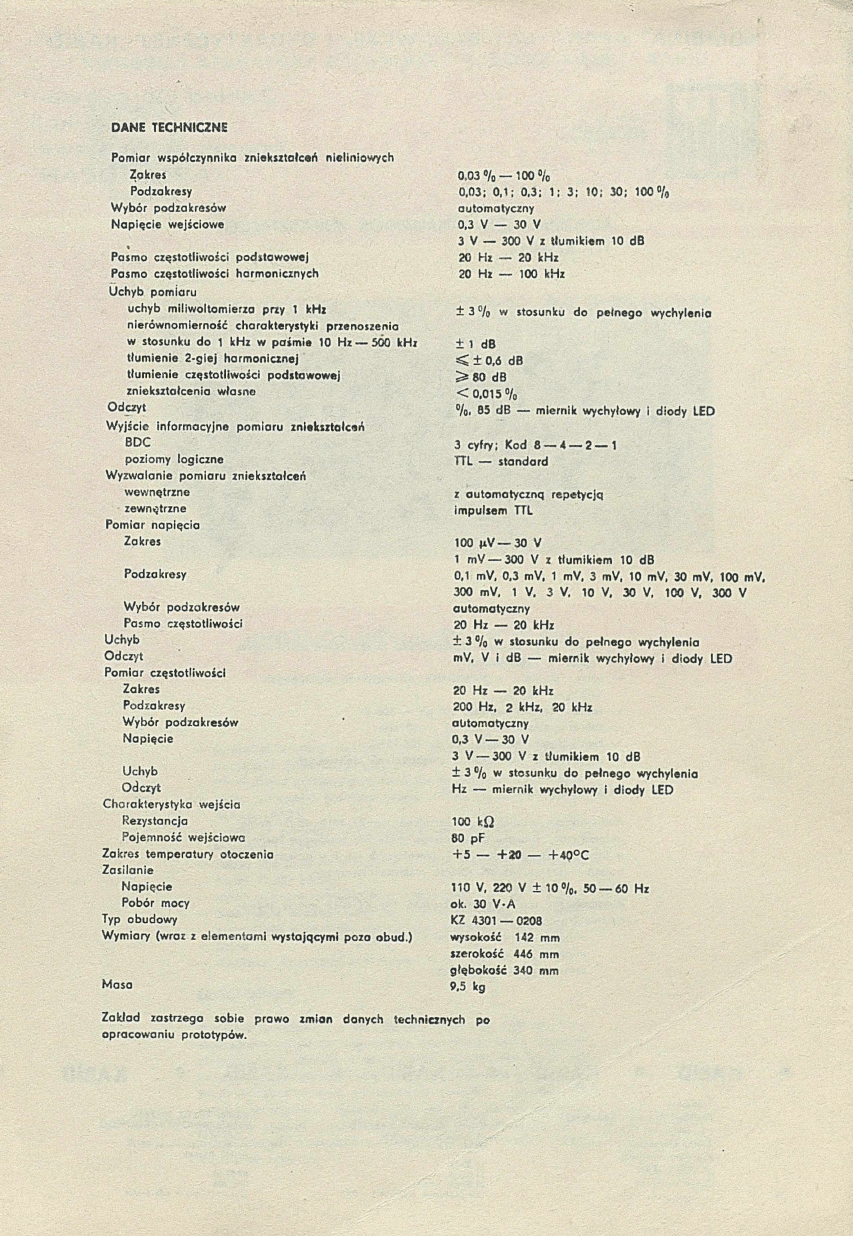

DANE TECHNICZNE

Pomiar współczynnika zniekształceń nieliniowych

Zakres

Podzakresy

W ybór podzakresów

N apięcie wejściowe

Pasmo częstotliwości podstawowej

Pasmo częstotliwości harmonicznych

Uchyb pomiaru

uchyb m iliwoltom ierza przy 1 kHz

nierównomierność charakterystyki przenoszenia

w stosunku do 1 kHz w paśmie 10 H z — 5Ó0 kHz

tłum ienie 2-giej harmonicznej

tłum ienie częstotliwości podstawowej

zniekształcenia własne

Odczyt

Wyjście inform acyjne pom iaru zniekształceń

BDC

poziomy logiczne

W yzwalanie pom iaru zniekształceń

wewnętrzne

zewnętrzne

Pomiar napięcia

Zakres

Podzakresy

W ybór podzakresów

Pasmo częstotliwości

Uchyb

Odczyt

Pomiar częstotliwości

Zakres

Podzakresy

W ybór podzakresów

N apięcie

Uchyb

O dczyt

Charakterystyka wejścia

Rezystancja

Pojemność wejściowa

Zakres tem peratury otoczenia

Zasilanie

Napięcie

Pobór mocy

Typ obudowy

W ymiary (wraz z elementam i wystającymi pozo obud.)

Masa

0,03 % — 100 %

0,03; 0,1; 0,3; 1; 3; 10; 30; 100%

automatyczny

0,3 V — 30 V

3 V — 300 V z tłum ikiem 10 dB

20 Hz — 20 kHz

20 Hz — 100 kHz

± 3 % w stosunku do pełnego wychylenia

± 1 dB

< ± 0,0 dB

> 80 dB

< 0 , 0 1 5 %

% , 85 dB — m iernik wychyłowy I diody LED

3 cyfry; Kod 8 — 4 — 2 —

1

TTl — standard

z autom atyczną repetycjq

impulsem TTL

100 n V — 30 V

1 mV — 300 V z tłum ikiem 10 dB

0,1 mV, 0,3 mV, 1 mV, 3 mV, 10 mV, 30 mV, 100 mV,

300 mV, I V , 3 V, 10 V, 30 V, 100 V, 300 V

automatyczny

20 Hz — 20 kHz

± 3 % w stosunku do pełnego wychylenia

mV, V i dB — miernik wychyłowy i diody LED

20 Hz — 20 kHz

200 Hz. 2 kHz, 20 kHz

automatyczny

0,3 V — 30 V

3 V — 300 V z tłum ikiem 10 dB

± 3 % w stosunku do pełnego wychylenia

Hz — m iernik wychyłowy i diody LED

100 kQ

80 pF

+ 5 — + 2 0 — + 4 0 ° C

110 V, 220 V ± 1 0 % , 50 — 60 Hz

ok. 30 V *A

KZ 4301 — 0208

wysokość

142 mm

szerokość 446 mm

głębokość 340 mm

9,5 kg

Zakład zastrzega sobie prawo zmion danych technicznych po
opracowaniu prototypów.
