Opis programowania modelu

1430

Jest to opis zmiany oryginalnego oprogramowania na oprogramowanie, tzw. „Edukacyjne”.

Przeczytaj całość nim zaczniesz. Aby potem nie mieć problemów!!!

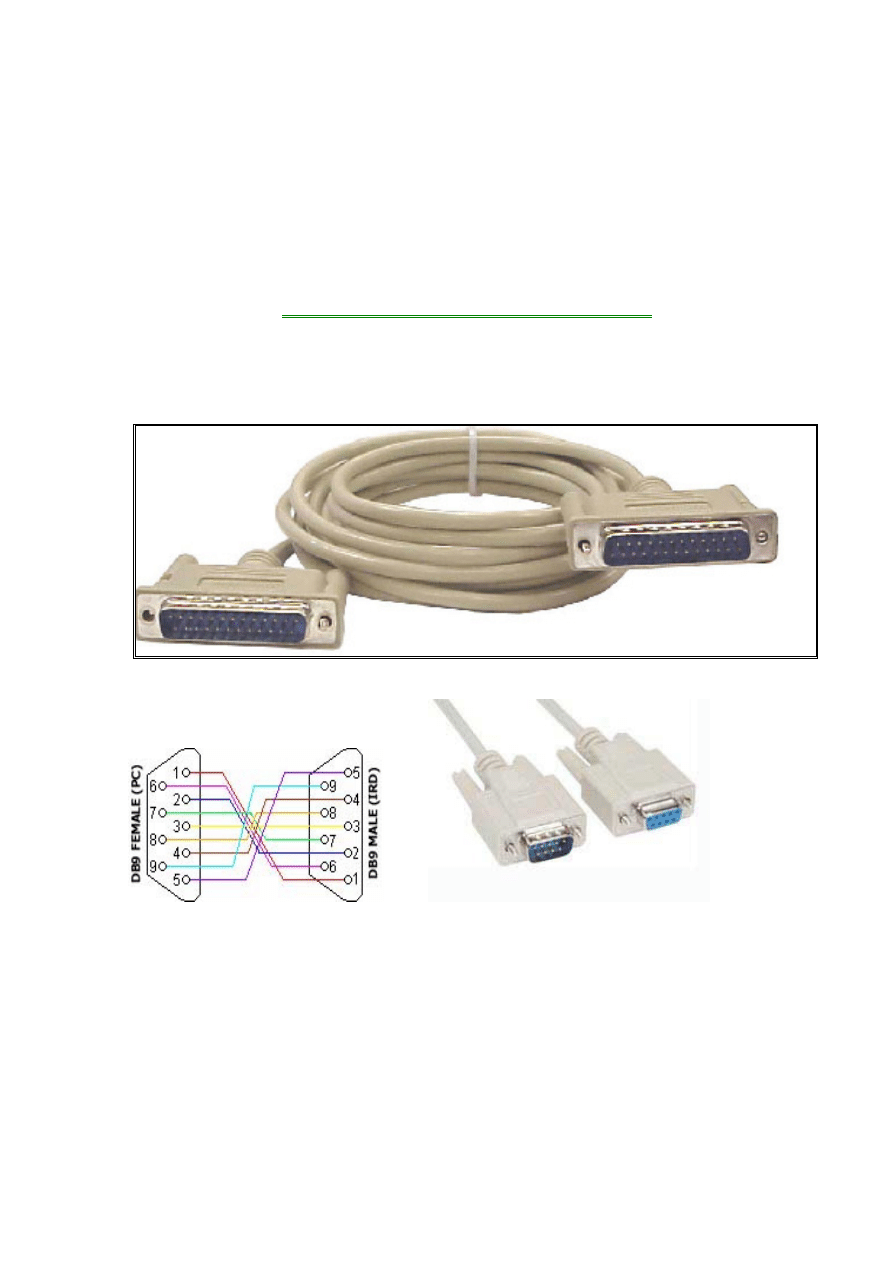

Czego będziemy potrzebować:

1. Kabel LPT >> męsko-męski (równoległy, czyli 1do1 2do2 itd. (po zakupie

takowego najlepiej sprawdzić czy dostaliśmy to, o co prosiliśmy)

2. Kabel RS >> żeńsko-męski >> równoległy

3 Kawałek przewodu do zrobienia zworki


4.Programu

Pionero4.0_1430,

który znajdziesz na odpowiednich uploadach.

5.Nowego edukacyjnego oprogramowania dostosowanego do naszego modelu również na
uploadach.
Tutaj należy pamiętać o wielkość pliku z oprogramowaniem i jego rozszerzeniu

1430 >> 1430.RCU (WIELKOŚĆ PLIKU 1.5 MB)

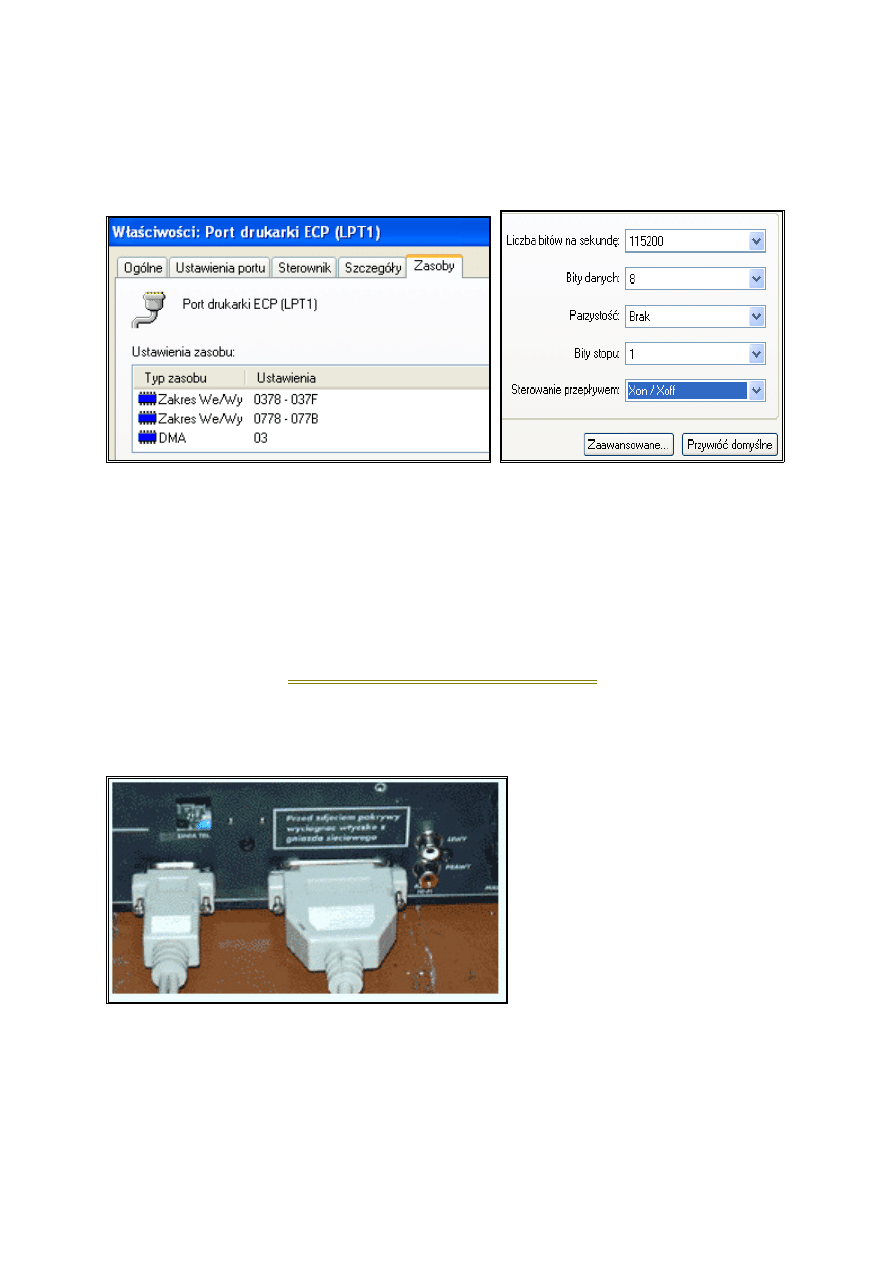

Aby nie było niespodzianek sprawdź ustawienia portów COM i
LPT w swoim PC

1 Port LPT

2 Port COM

Port LPT ustawiamy na ECP lub ECP+EPP
(zmian dokonujemy w Biosie )

Jeśli na naszym PC mamy system XP najlepiej zainstalować „User Port”
( na pewno znajdziemy go na odpowiednich uploadach)

Zaczynamy zabawę

1. Łączymy tuner z PC kablami

2.Załączamy komputer i odpalamy program Pionero

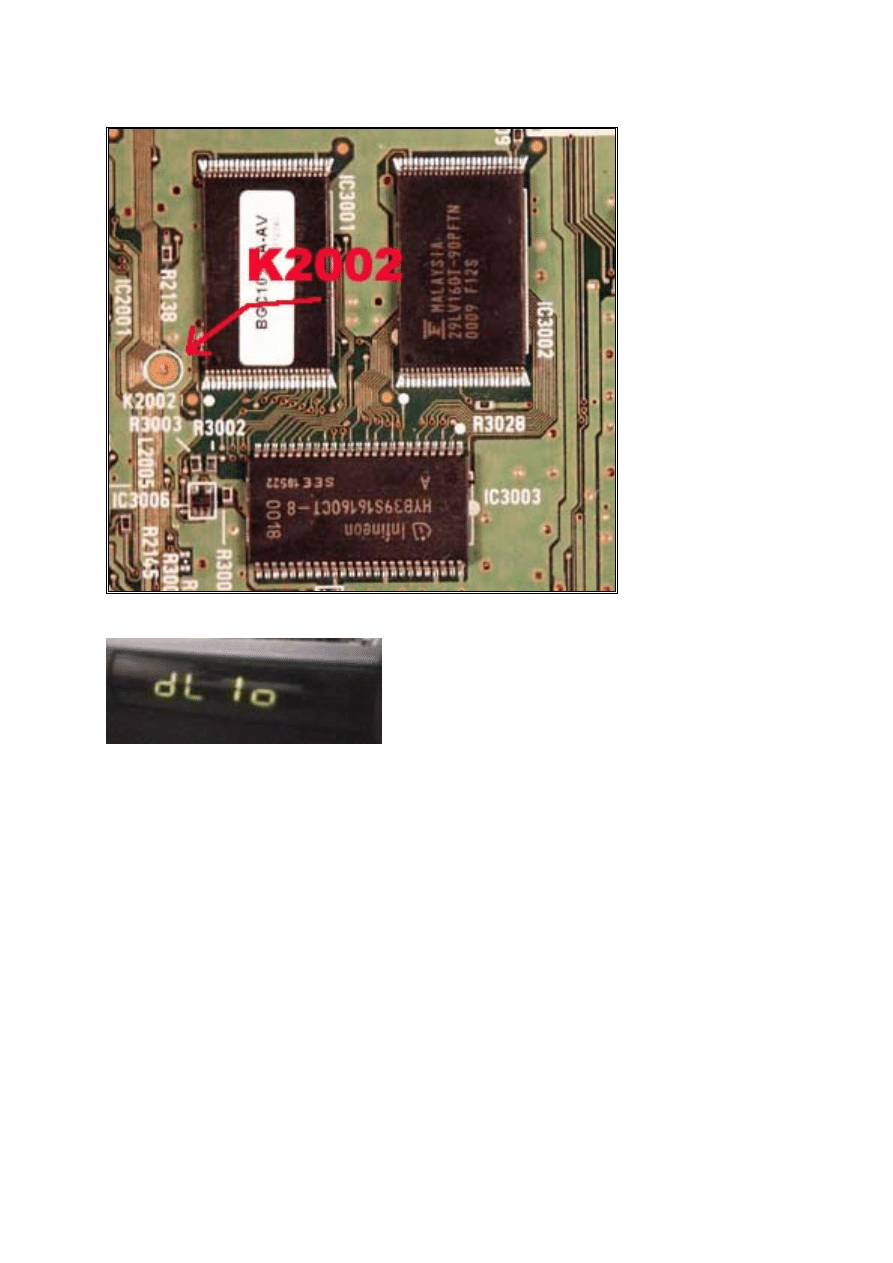

3. W tunerze łączymy punkt serwisowy K2002 z masą tunera

włączamy tuner i czekamy aż na wyświetlaczu tunera pojawi się

jeśli pojawiło się

dl1o

rozłączamy zworkę.

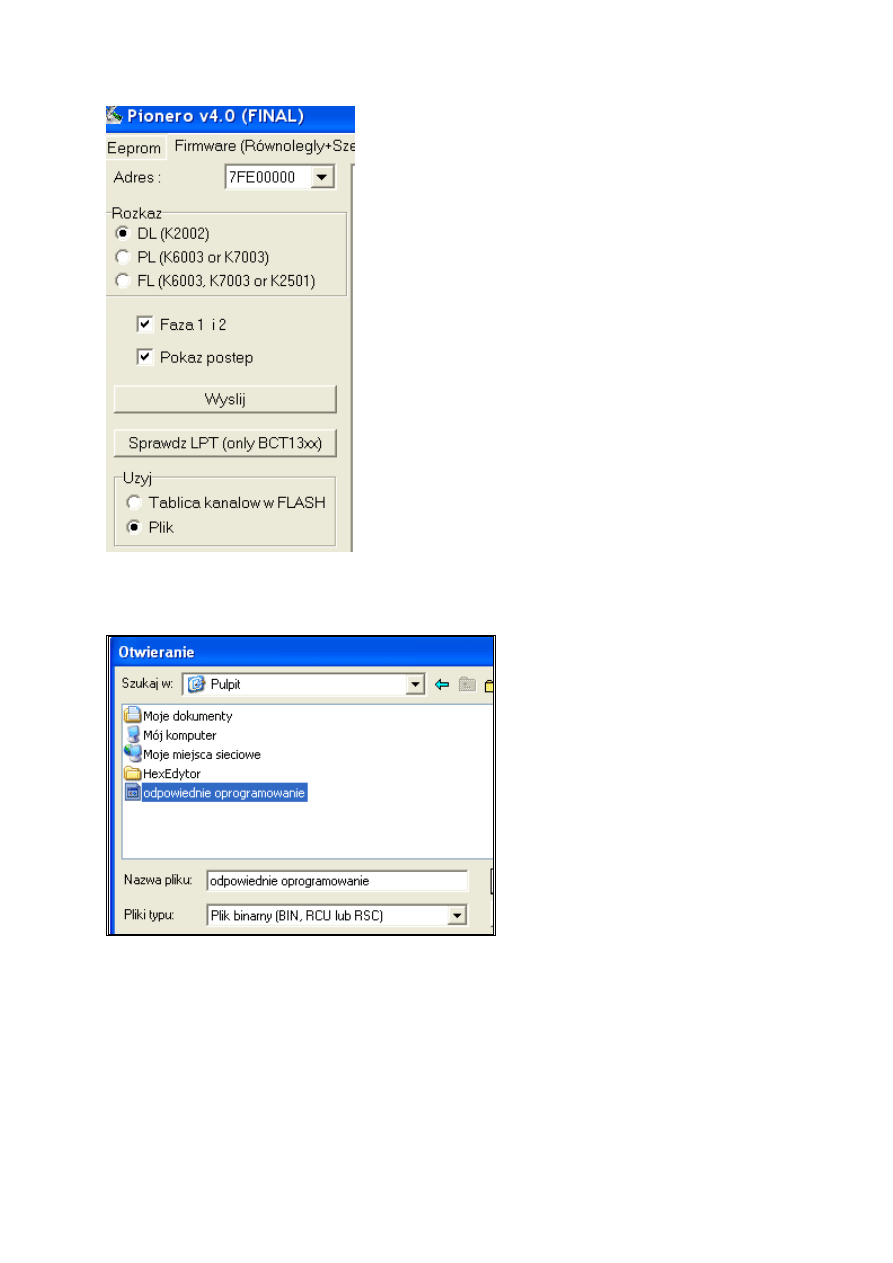

4.W programie Pioneero przechodzimy do zakładki

„Firmware (Równoległy +

Szeregowy)”

i sprawdzamy czy ustawienia są takie jak na obrazku poniżej

jeśli wszystko się zgadza klikamy na

„Wyślij”

Pojawi się nowe okienko, w którym wskazujemy oprogramowanie, które chcemy posłać
do tunera i klikamy na

„Otwórz”

W tym momencie powinna rozpocząć się transmisja oprogramowania z PC do tunera
Po udanym zaprogramowaniu tunera Pionero poinformuje nas że

„Aktualizacja zakończyła się sukcesem”

,

oznacza to że mamy już nowe oprogramowanie w tunerze.


Jeśli coś będzie nie tak w Pionero pojawi się odpowiedni komunikat o błędzie, wtedy
należy jeszcze raz sprawdzić poprawność konfiguracji Pionero lub portów w naszym
PC.

Programowanie Eproma

1.Łączymy tunerz z PC kablem RS

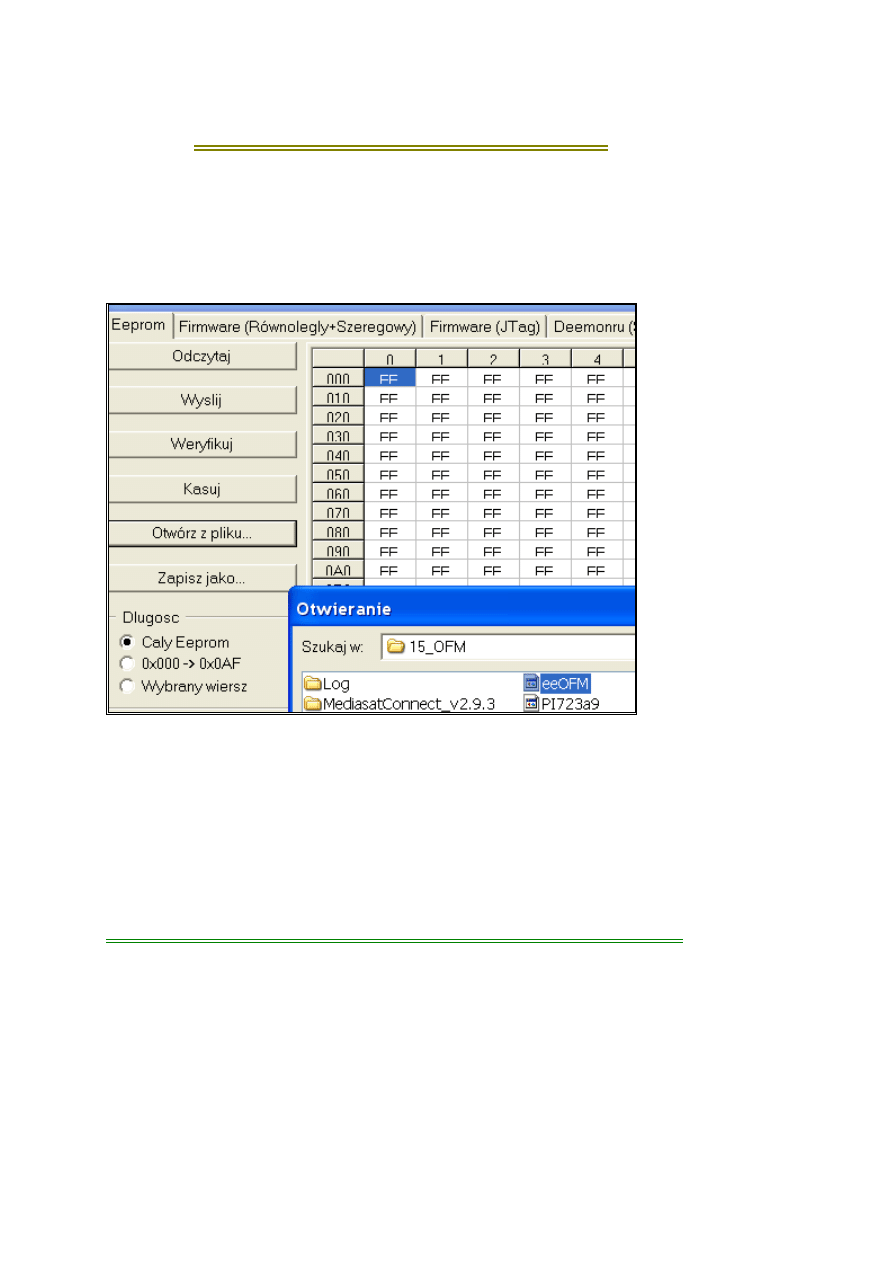

2. Odpalamy program Pionero i przechodzimy do zakładki

„Eeprom”

3. Klikamy na

„Otwórz z pliku”

i wybieramy odpowiedni plik

4. W tunerze robimy zworkę na punkcie

„k2002”

włączamy go i czekamy aż pojawi się

„dl1o”

5. Teraz w Pionero dajemy wyślij i czekamy na zakończenie procesu
6. Wyłączamy tuner

Programowanie 14stki przez port RS

Najpierw

Metodą opisaną powyżej

należy wgrać Firmware polecam

„

14_OFM_270107_M99a”

.

Mając to oprogramowanie w tunerze masz już możliwość „ładowania” następnego za pomocą
samego tylko RSa.

Sposób postępowania wysyłając Firmware po RS

1. Łączymy tuner z naszym PC kablem RS (tuner w Stand By)
2. Uruchamiamy program MediasatConnect

3.

Przechodzimy do zakładki

„Dump/Send”

wybieramy odpowiedni port Com

i klikamy

„Connect”

4. Włączmy tuner pilotem. (w tym momencie Firmware sprawdza stan na linii DTR.

Jeśli PC jest połączony z tunerem i COM jest otwarty w oprogramowaniu na PC
to tuner uruchamia 'serial download mode.')

5. Jeśli wszystko jest OK. to na wyświetlaczu tunera zobaczysz

„dLSr”

a w programie

MediasatConnect w oknie logu

*** BCT-1430 serial DL ready ***

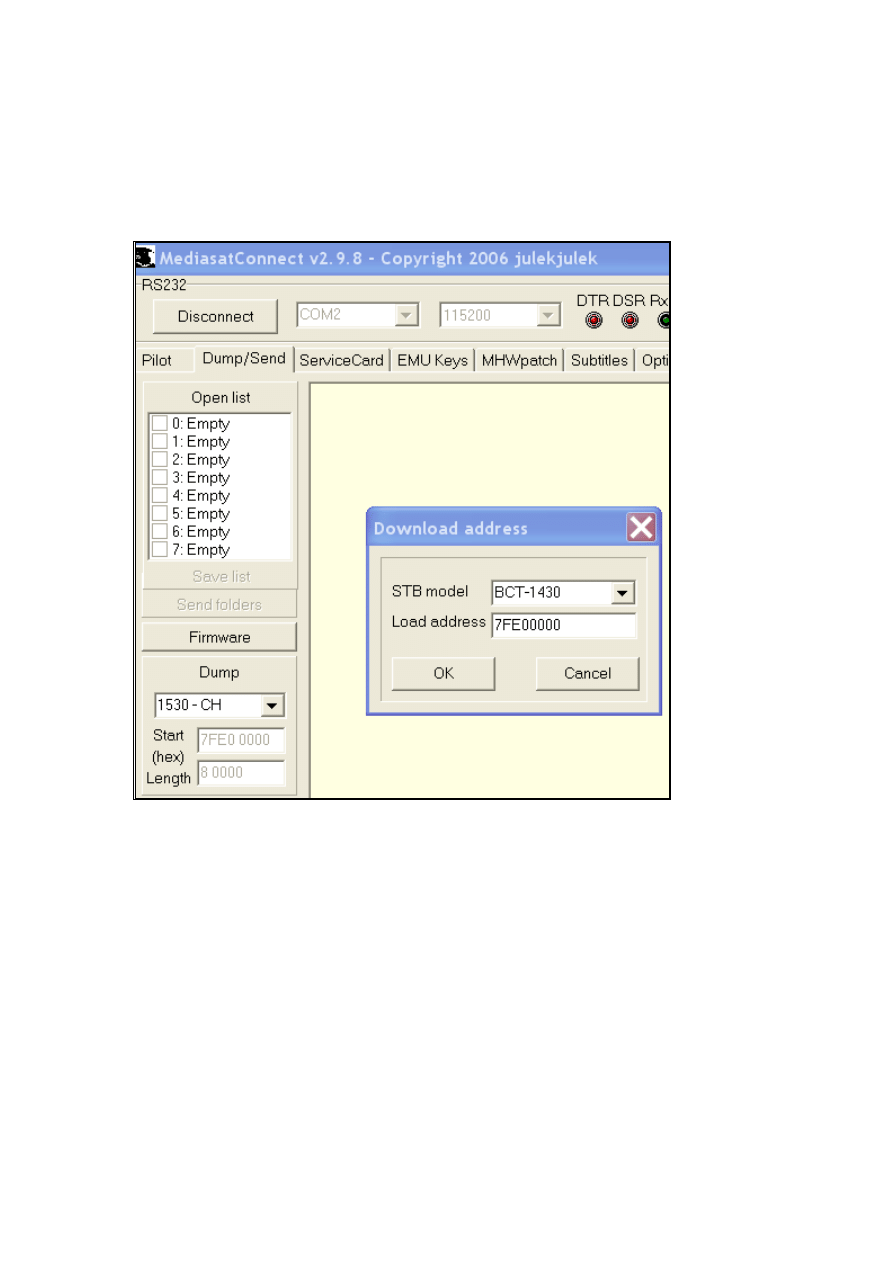

6. Teraz w programie klikamy na „

FIRMWARE”

wybieramy odpowiednie

oprogramowanie potem model tunera i klikamy

„OK.”

(rozpocznie się przesyłanie

oprogramowania do tunera)

7. Gdy w oknie logu programu MC pojawi się komunikat

„Done”

klikamy

„Disconnect”

tuner sam się zrestartuje włączając się z nowym oprogramowaniem.

Wgrywanie listy programów

Musimy zaopatrzyć się w jakąś listę którą można znajść na jakimś uploadzie

1. Łączymy nasz tuner z PC kablem RS

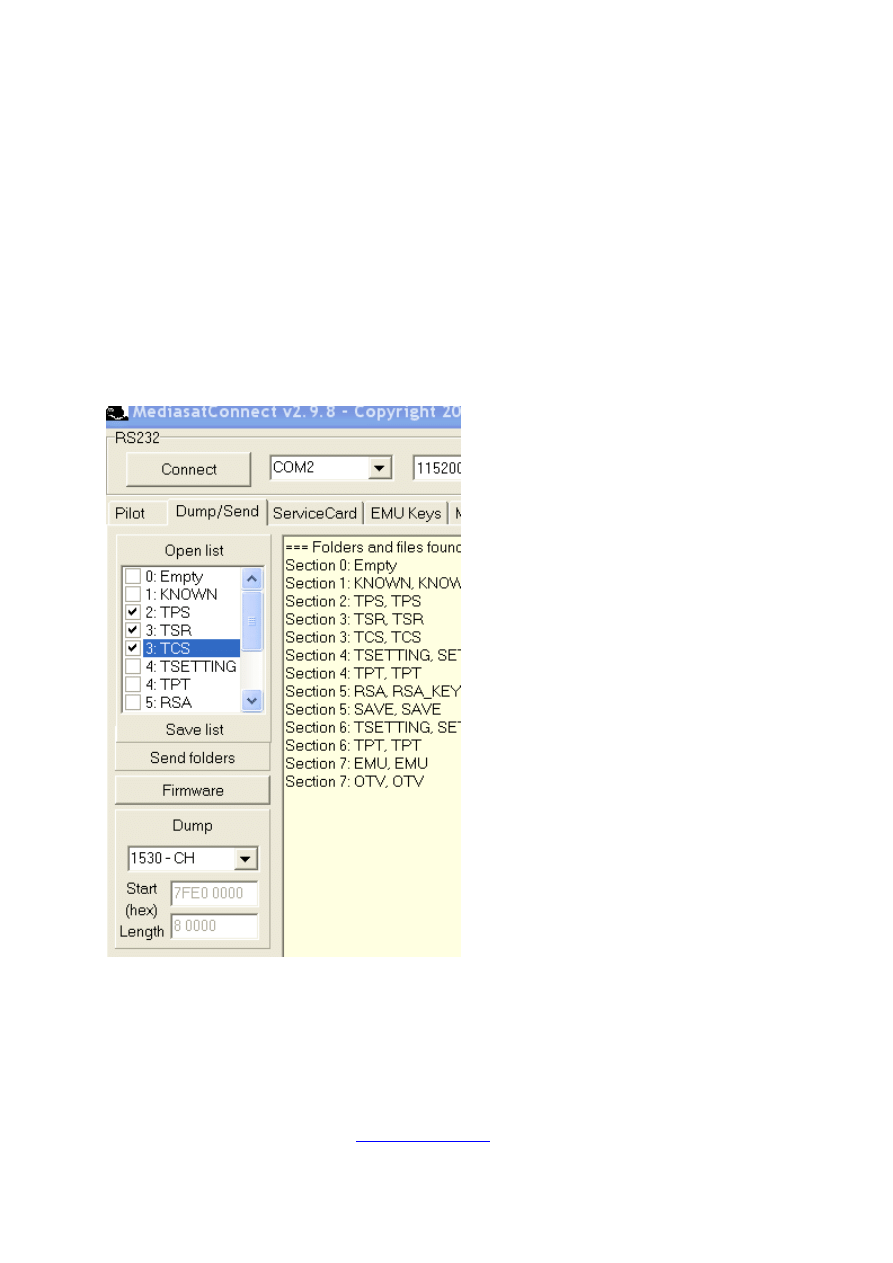

2. Odpalamy MediasatConnect i przechodzimy do zakładki

„Dump/Send

”

3. Klikamy na

„Open list”

i wybieramy listę

4. Odznaczamy odpowiednie sekcje, które chcemy posłać do tunera
5. Tuner ustawiamy na odbiór danych z PC ( dla OFM

MENU, 8, 3

na wyświetlaczu

będziemy mieli

–PC-

)

6. Klikamy

„Send Folders”

po zakończeniu przesyłania restartujemy tuner i mamy już nową

lisę.

Pomoc można uzyskać na forach:

http://sat-elita.info

, http://sat-4-all.com.
