A. Przedstawianie:

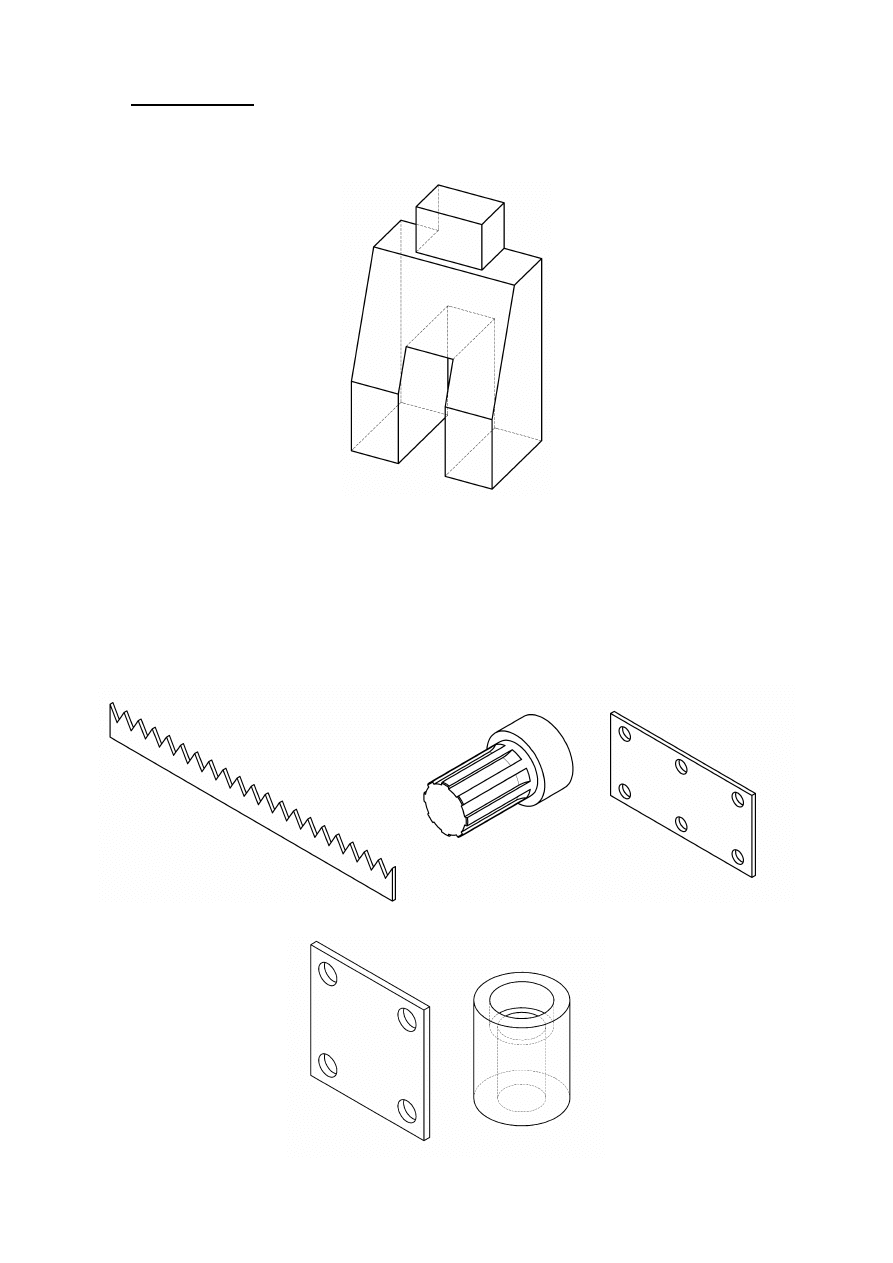

1. Na poniższym przykładzie przedstaw różnice między rzutowaniem metodą europejską i

amerykańską. Wyjaśnij, z czego wynikają te różnice.

2. Omów zasady rzutowania.

3. Pokaż na prostych przykładach zasady przedstawiania dotyczące urywania i przerywania

przedmiotów na rysunkach.

4. Zaprezentuj na prostym przykładzie zasady przedstawiania powierzchni płaskich,

kwadratowych i prostokątnych.

5. Wykorzystując poniższe rzuty aksonometryczne zobrazuj zasady przedstawiania elementów

powtarzających się.

6. Na poniższych przykładach pokaż zasady przedstawiania symetrii przedmiotu.

© Rafał Mostowski

2

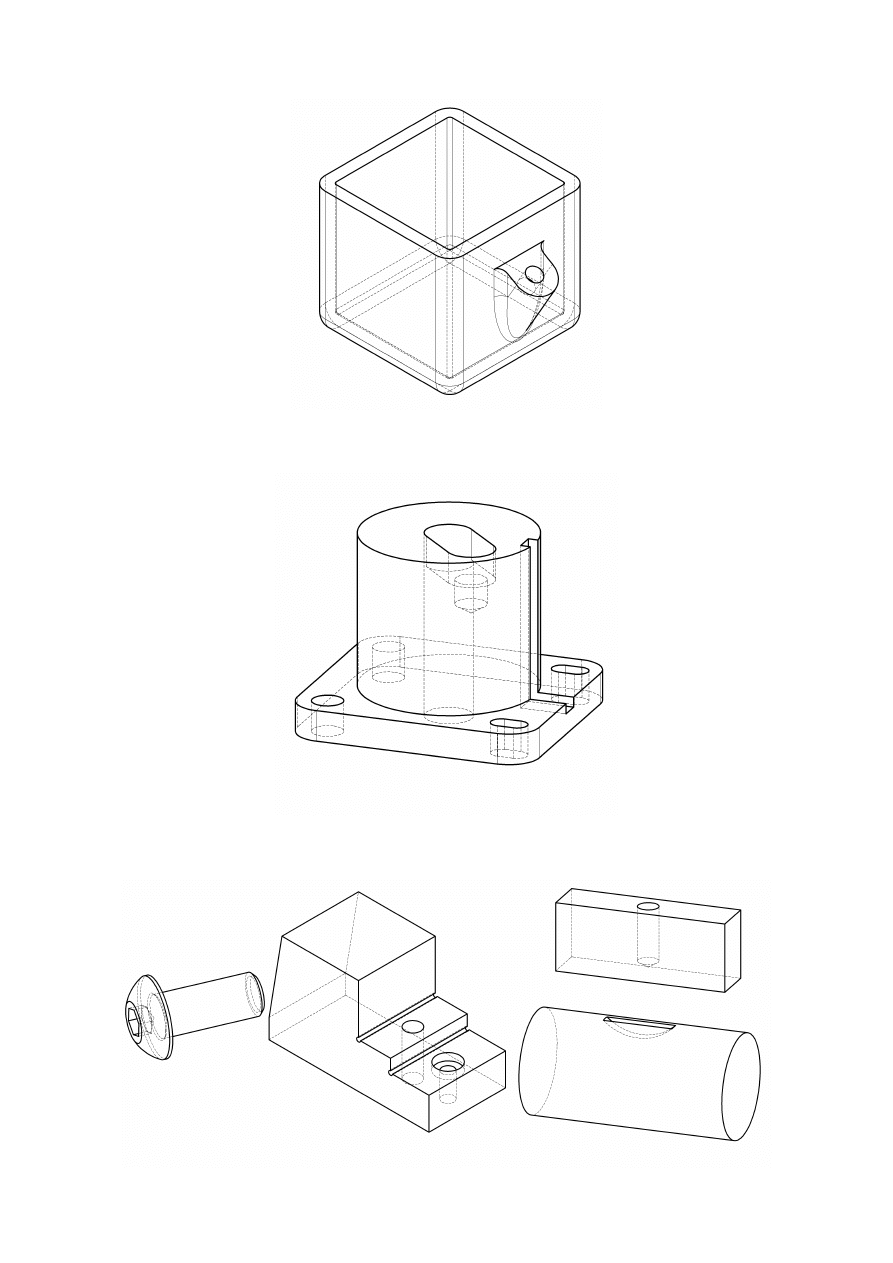

7. Na poniższym przykładzie pokaż widok pomocniczy.

8. Wykorzystując poniższy rysunek aksonometryczny narysuj minimum 2 przykłady przekrojów

pomocniczych.

9. Wykorzystując poniższe rzuty aksonometryczne narysuj przekroje cząstkowe pokazując

jednocześnie wszystkie zasady dotyczące przedstawiania tego typu przekrojów.

© Rafał Mostowski

3

10. Wykorzystując poniższe rysunki narysuj przykłady widoków cząstkowych.

11. Wykorzystując poniższy rysunek narysuj rysunek z wykorzystaniem widoku rozwiniętego.

12. Wykorzystując podane przykłady sklasyfikuj za pomocą odpowiednich rysunków przekroje w

zależności od liczby płaszczyzn przekroju (obok podaj ich nazwy).

13. Wykorzystując podane przykłady sklasyfikuj za pomocą odpowiednich rysunków przekroje w

zależności od położenia płaszczyzny przekroju względem rzutni podstawowych (obok podaj
ich nazwy).

© Rafał Mostowski

4

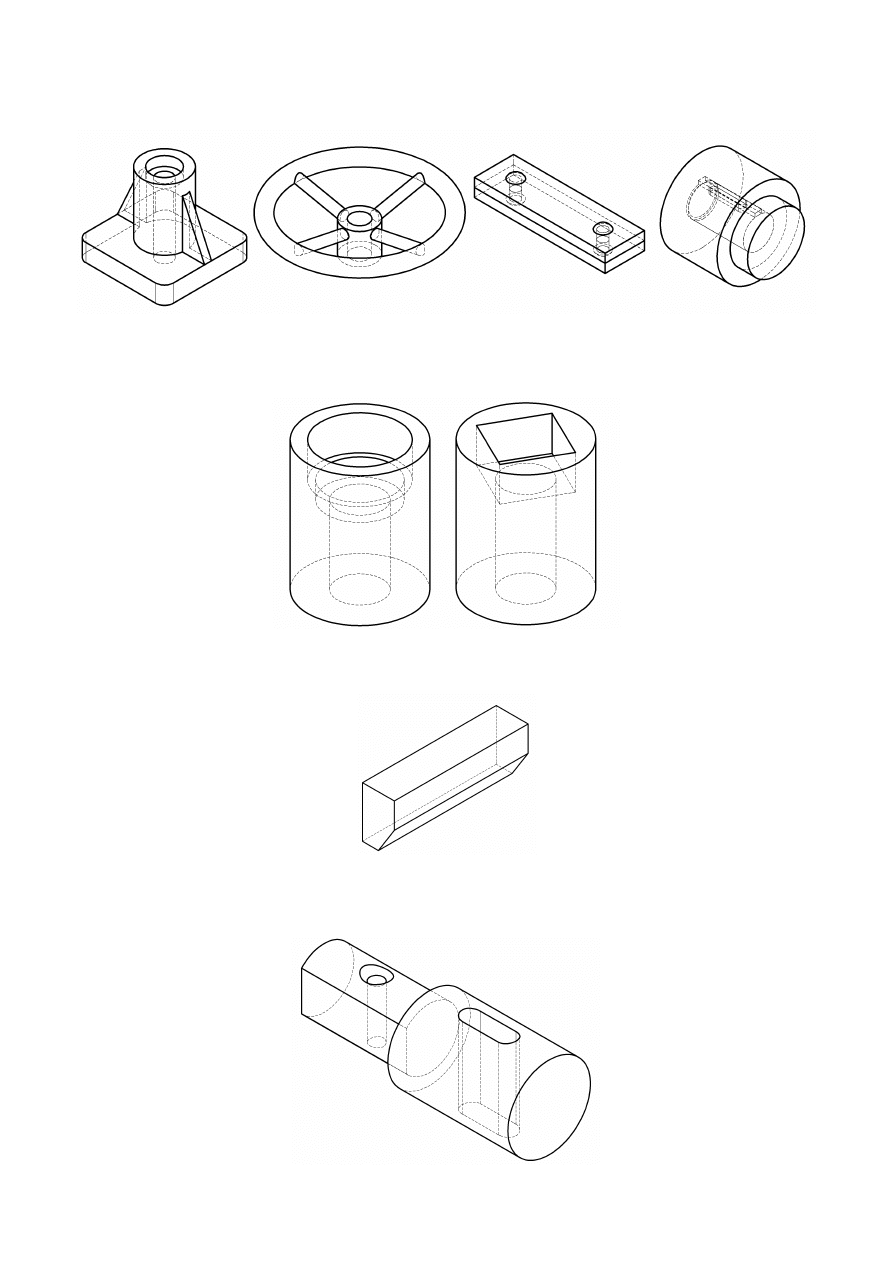

14. Jak przedstawiamy żebra, ramiona kół i niektóre przedmioty o kształtach obrotowych w

przekroju? Wykorzystaj poniższe przykłady stosując przekroje proste.

15. Wykorzystując poniższe przykłady przedstaw wszystkie zasady wykonywania półwidoku –

półprzekroju (wskazówka: pionowa oś symetrii, pozioma oś symetrii, krawędź konturu
pokrywająca się z osią symetrii).

16. Przedstaw wykorzystując poniższy przykład kład miejscowy i podaj cel jego wykonywania

(wskazówka: ustawienie elementu poziome oraz pionowe).

17. Przedstaw wykorzystując poniższe przykłady kłady przesunięte i podaj cel ich wykonywania

(wskazówka: ustawienie elementu poziome oraz pionowe, otwory okrągłe, otwory typu
fasolowego, sposoby oznaczania i rozmieszczania kładów).

© Rafał Mostowski

5

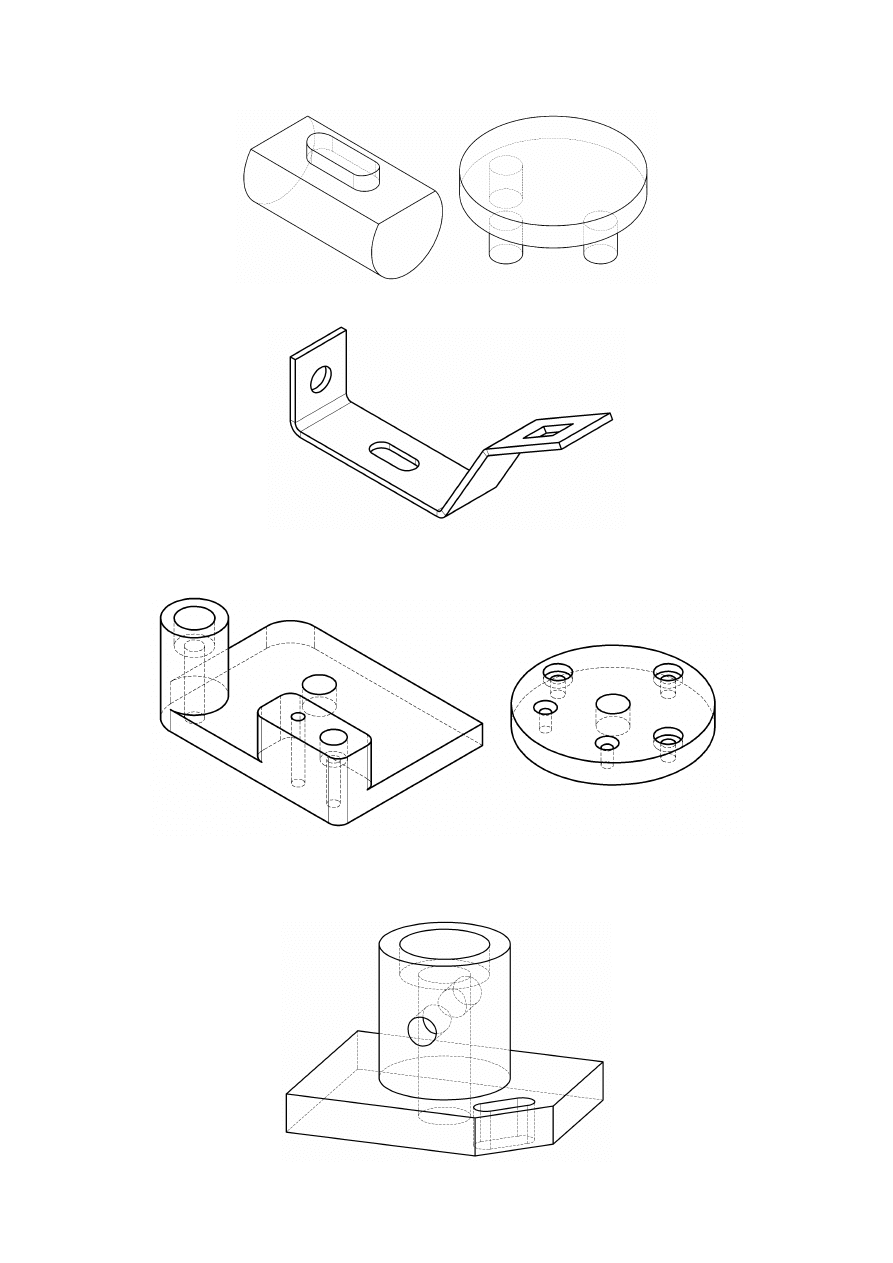

B. Wymiarowanie:

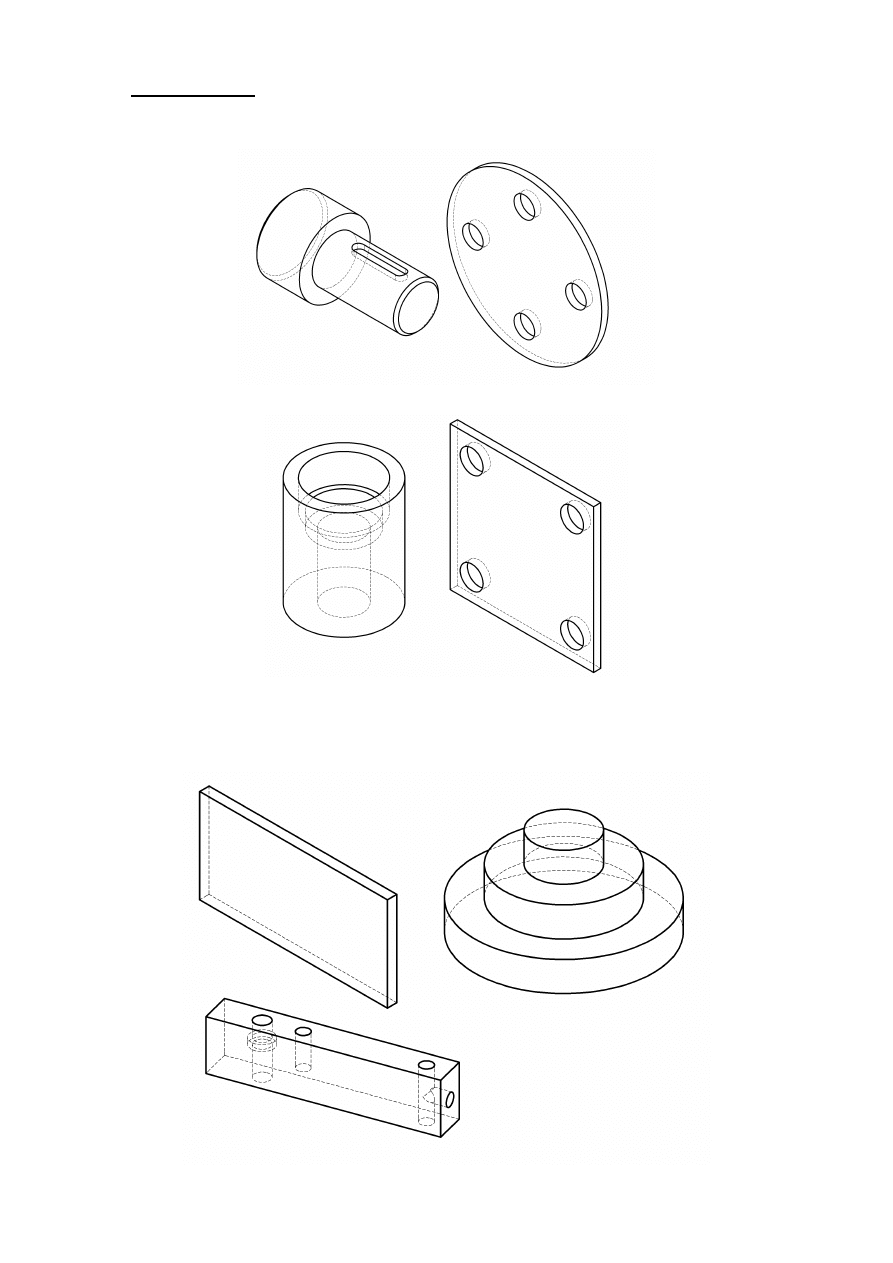

1. Przedstaw wykorzystując poniższe przykłady wymiary związane i określ jak należy je

rozmieszczać na rysunku.

2. Pokaż za pomocą poniższych przykładów zasadę grupowania wymiarów.

3. Wykorzystując podane przykłady pokaż podstawowe sposoby rozmieszczania wymiarów

względem zarysu rzutu (wskazówka: co jest zakazane, a co jest dopuszczalne w przypadku
krzyżowania się linii wymiarowych oraz pomocniczych linii wymiarowych? Odstępstwa od
niektórych reguł).

© Rafał Mostowski

6

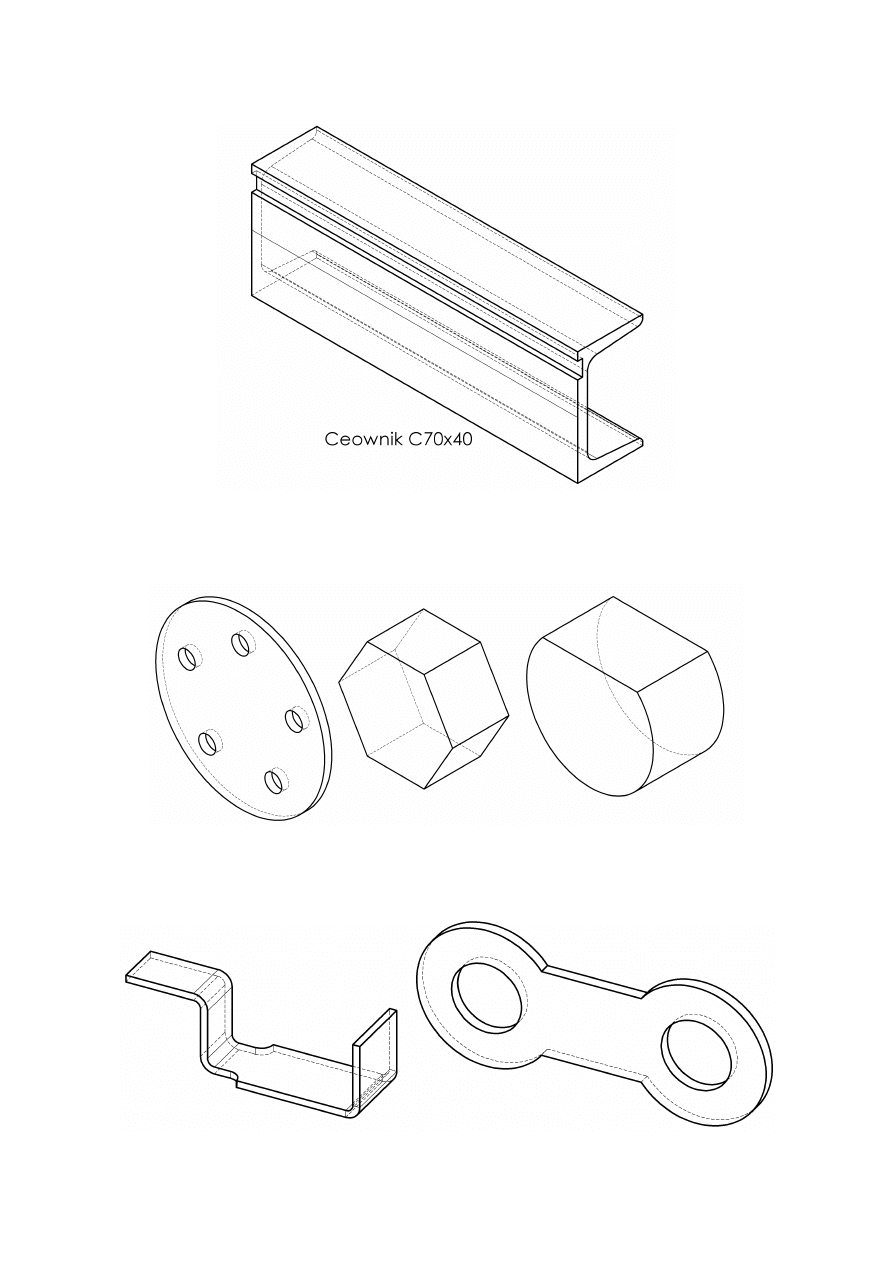

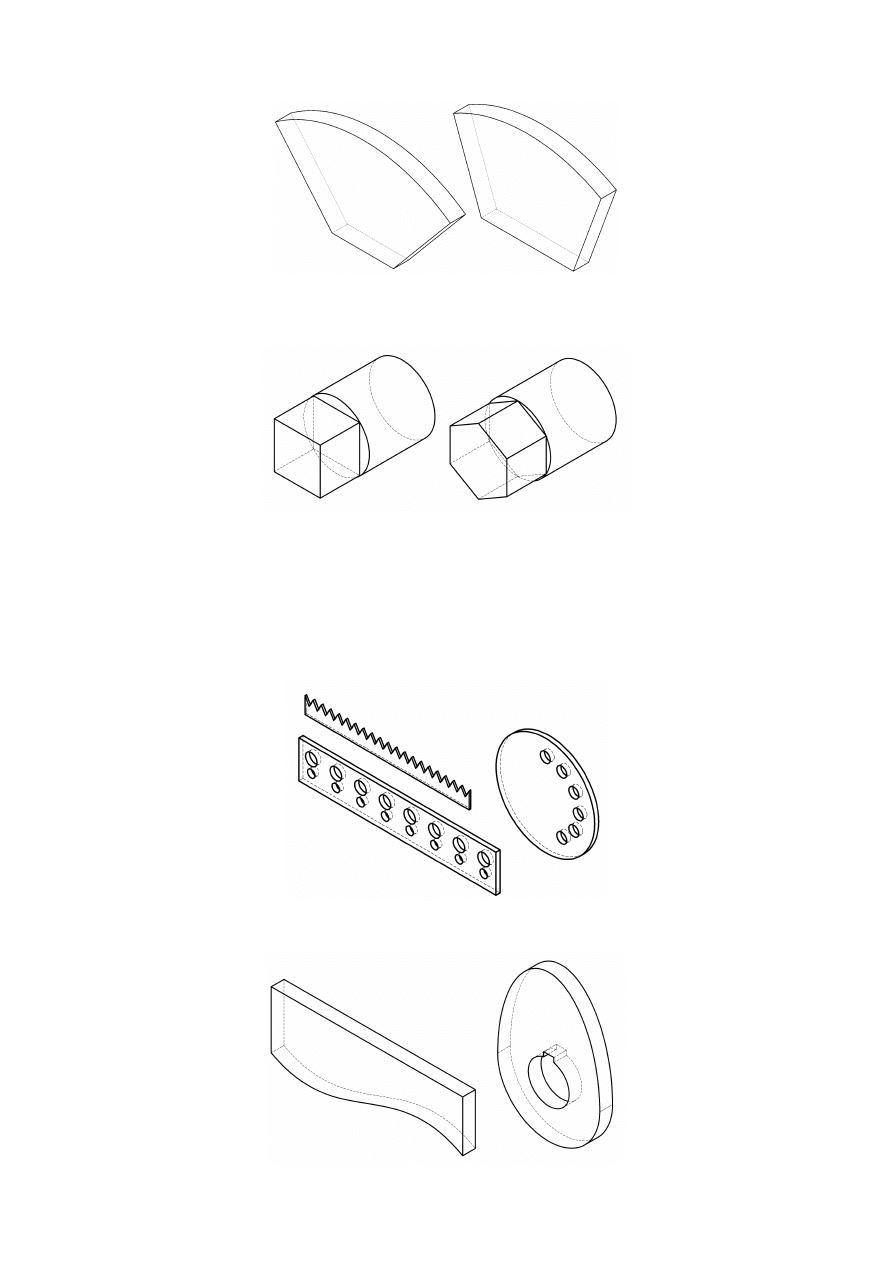

4. Pokaż za pomocą poniższych przykładów sposoby wymiarowania łuków okręgów.

5. Wykorzystując poniższe przykłady pokaż sposoby wymiarowania wielokątów o parzystej

liczbie boków (wskazówka: podaj wymiary wielokątów na rzutach przedstawiających
rozpatrywany wielokąt w trzech możliwych położeniach względem rzutni i obserwatora).

6. Pokaż na prostych przykładach wymiarowanie elementów przedstawionych w jednym rzucie.

7. Pokaż na wybranym prostym przykładzie podstawowe sposoby wymiarowania stożków i

klinów ściętych.

8. Zaprezentuj na prostych przykładach sposoby wymiarowania ścięć krawędzi (wskazówka:

dwa podstawowe sposoby oraz przypadek szczególny).

9. Wykorzystując

poniższe przykłady pokaż sposoby wymiarowania jednakowych

powtarzających się elementów.

10. Zaprezentuj, wykorzystując poniższe przykłady, co najmniej dwa sposoby wymiarowania

zarysów krzywoliniowych.

© Rafał Mostowski

7

11. Pokaż wykorzystując poniższy przykład stosowaną w wymiarowaniu zasadę wymiarów

koniecznych – dodaj krótkie objaśnienie (jedno, dwa zdania).

12. Wykorzystując poniższe przykłady w formie elementów przedstawionych w jednym rzucie

pokaż zasadę pomijania wymiarów oczywistych zaznacz z przekreśleniem wymiar traktowany,
jako oczywisty. Dodatkowo podaj przykład układu wymiarów nieprzelotowego otworu
gwintowanego.

13. Kiedy zasada niepowtarzania wymiarów może budzić wątpliwości – narysuj przykład

(wskazówka: pokrywanie się cech geometrycznych).

14. Omów zasadę niezamykania łańcucha wymiarowego i podaj przykłady (wskazówka: czy

łańcuch wymiarowy można zamknąć?).

© Rafał Mostowski

8

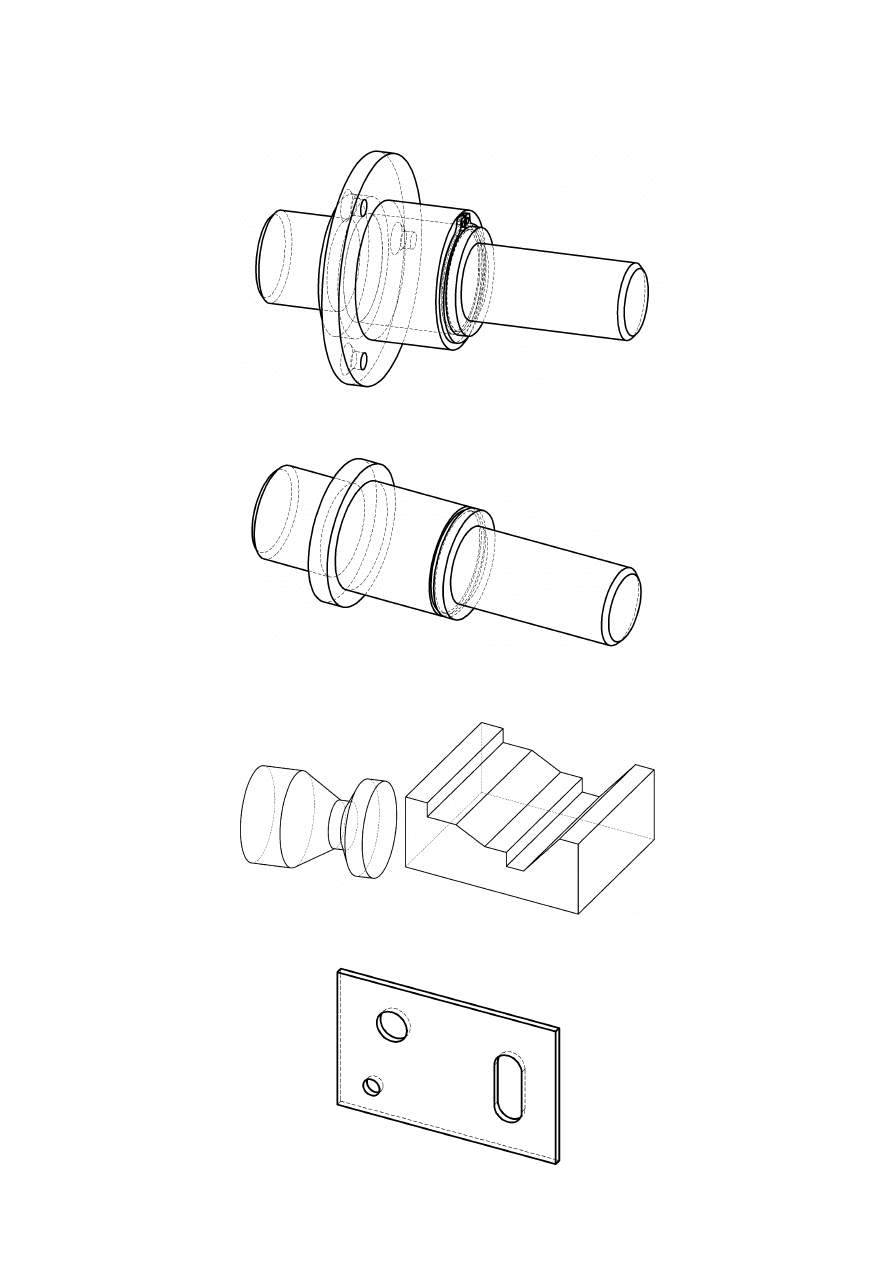

15. Poniżej przedstawiono prosty wałek współpracujący z tuleją montażową zabezpieczoną

zewnętrznym pierścieniem osadczym sprężynującym. Wykonaj rysunek wałka z układem
wymiarów wykorzystującym zasadę wymiarowania od baz konstrukcyjnych.

16. Podaj na przykładzie wałka, przedstawionego poniżej, zasadę wymiarowania od baz

obróbkowych.

17. Wykorzystując poniższe rzuty aksonometryczne zaprezentuj zasadę wymiarowania wg

narzędzia (wskazówka: wpływ zastosowania różnych noży tokarskich na układ wymiarów,
zespół frezów).

18. Wykorzystując poniższy przykład pokaż zasadę wymiarowania od jednej bazy tzw.

współrzędnościowe.

© Rafał Mostowski

9

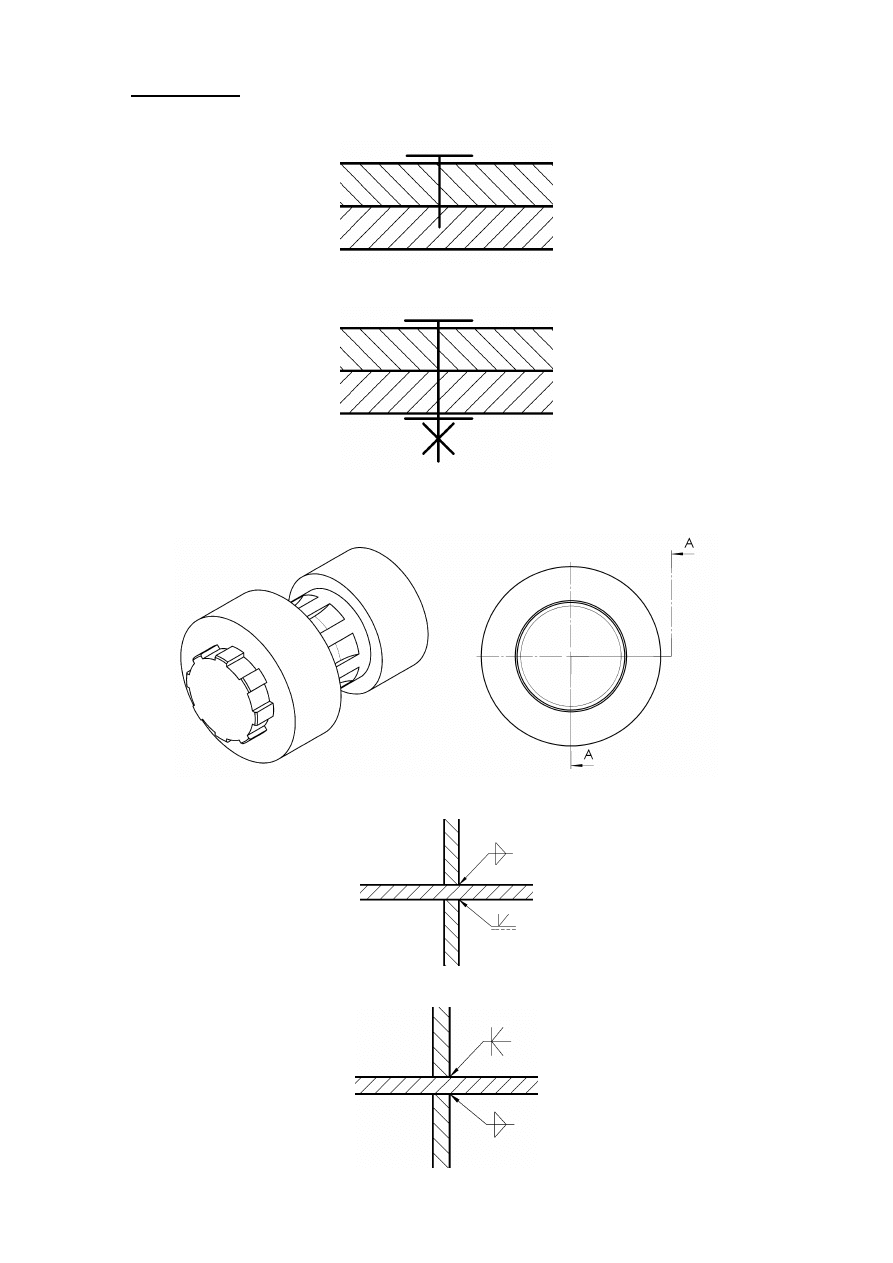

C. Uproszczenia:

1. Narysuj w sposób dokładny.

2. Narysuj w sposób dokładny.

3. Narysuj przekrój A-A dla przedstawionego na rzucie aksonometrycznym połączenie

wielowypustowe o zarysie prostokątnym (na obu rzutach w przekroju połówkowym).

4. Narysuj w sposób uproszczony:

5. Narysuj w sposób uproszczony:

© Rafał Mostowski

10

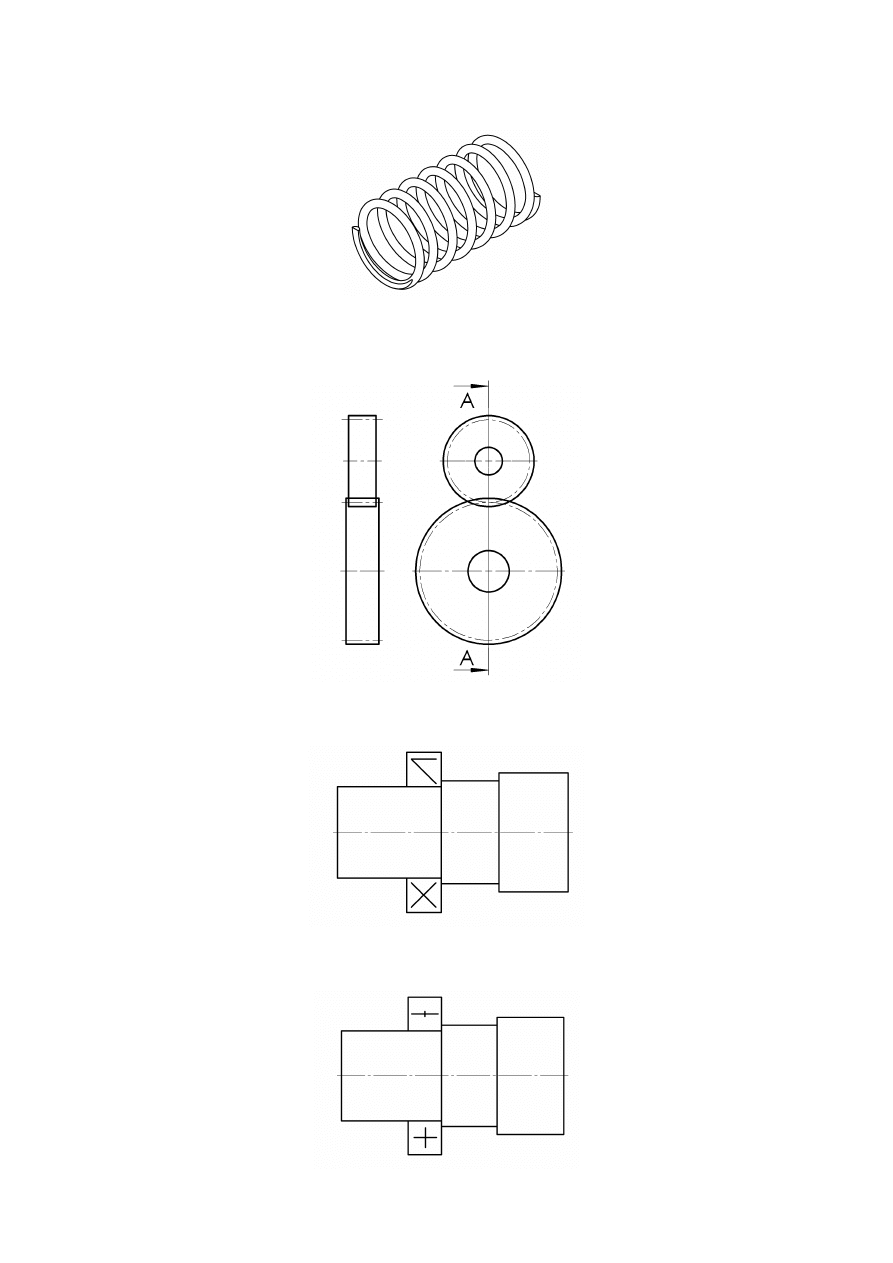

6. Wykorzystują poniższy przykład pokaż znane ci sposoby przedstawiania sprężyn. Co jest

charakterystyczne dla rysunku wykonawczego sprężyny?

7. Na poniższym rysunku przedstawiono dwa współpracujące walcowe koła zębate narysuj

przekrój A-A,
Wyjaśnij jaki element jest charakterystyczny dla rysunku wykonawczego koła zębatego?

8. Opisz, co oznaczono na poniższym rysunku i w jaki sposób.

Narysuj w sposób dokładny (wystarczy półprzekrój).

9. Opisz, co oznaczono na poniższym rysunku i w jaki sposób.

Narysuj w sposób dokładny (wystarczy półprzekrój).

© Rafał Mostowski

11

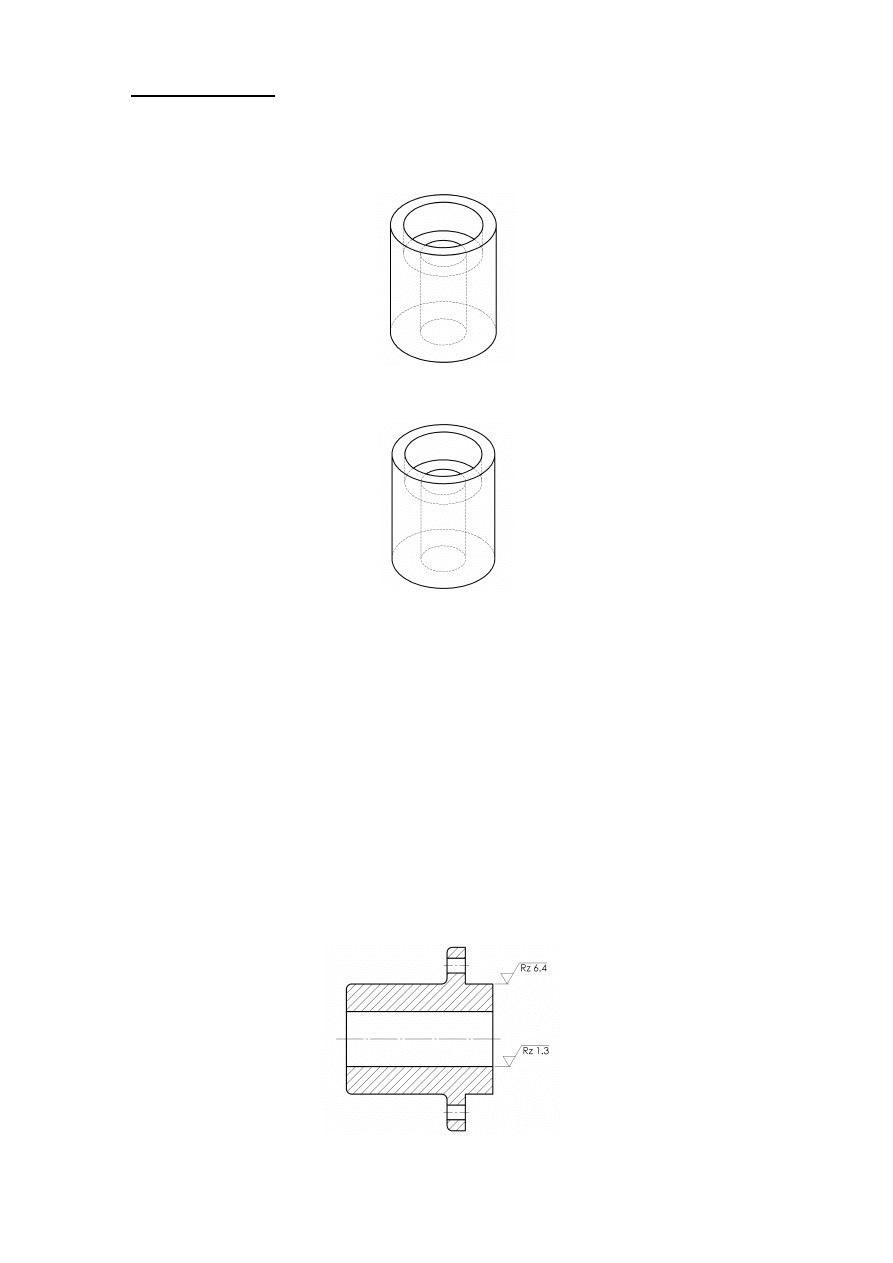

D. Stan powierzchni :

1. Podaj definicję tolerancji (słownie i graficznie).

2. Wykorzystując poniższy przykład, przedstaw na odrębnych rysunkach na czym polega

tolerowanie w głąb i na zewnątrz materiału.

3. Co to jest tolerowanie normalne? Podaj sposoby zapisu tolerancji na rysunkach wykorzystując

poniższy przykład.

4. Co to jest tolerowanie swobodne? Podaj wskazania dotyczące tego sposobu tolerowania.

5. Podaj definicję pasowania. Omów stosowane w zapisie konstrukcji grupy pasowań.

6. Wyjaśnij, na czym polega stosowana w pasowaniach zasada stałego wałka.

7. Wyjaśnij, na czym polega stosowana w pasowaniach zasada stałego otworu.

8. Omów rodzaje ustalenia złącza stożkowego.

9. Omów na dwóch wybranych przykładach tolerancje kształtu.

10. Omów na dwóch wybranych przykładach tolerancje położenia.

11. Omów na dwóch wybranych przykładach tolerancje złożone.

12. Omów oznaczenia chropowatości powierzchni (wskazówka: rodzaje symboli graficznych,

tworzenie kompletnego symbolu graficznego).

13. Podaj możliwe sposoby oznaczeń uproszczonych (zbiorczych) chropowatości dla poniższego

przykładu przy założeniu, że nieoznaczone powierzchnie mają chropowatość pochodzącą z
poprzedniego procesu technologicznego (wskazówka: oznaczenie oraz miejsce wstawienia).

14. Zaprezentuj na prostych przykładach sposoby oznaczania obróbki cieplej i powłok.
