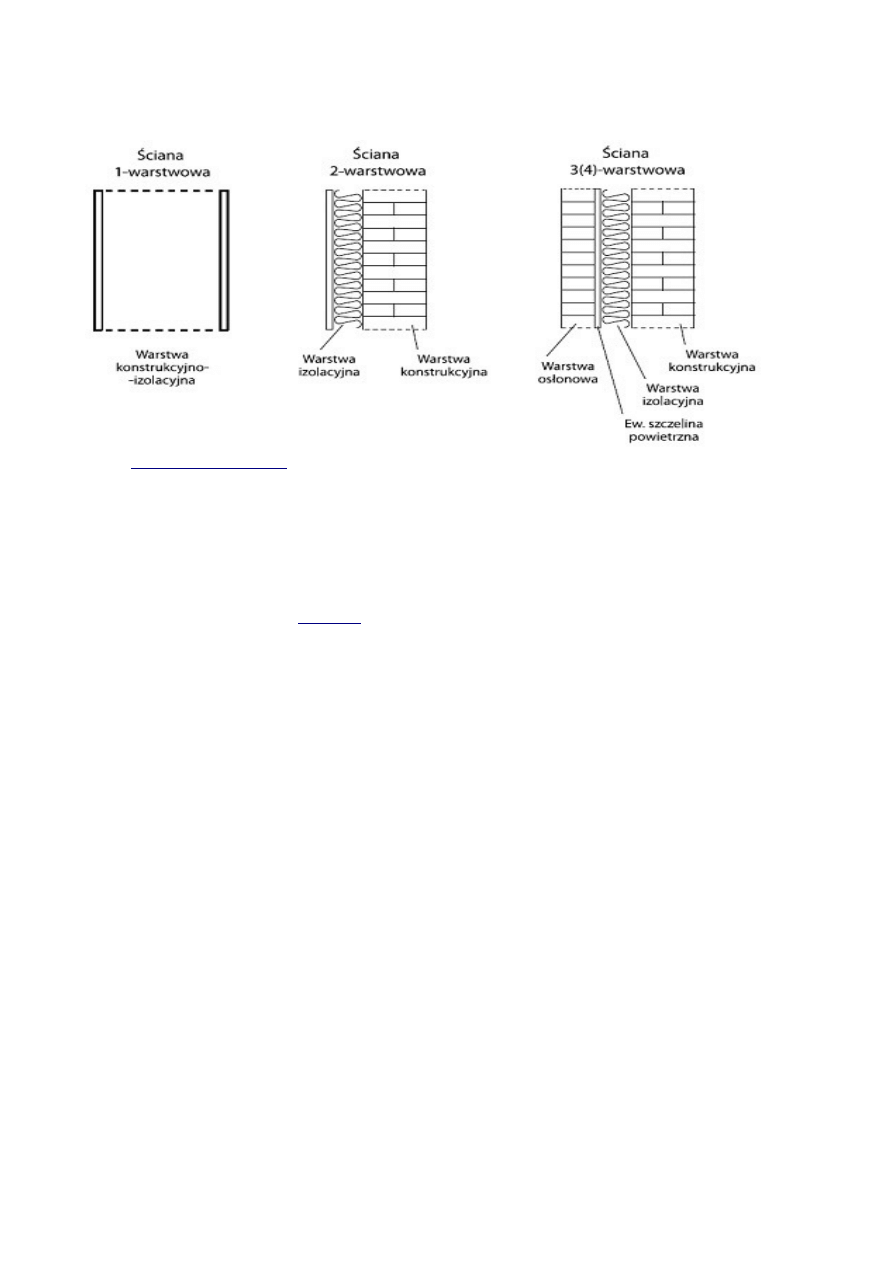

1. Narysuj schemat ściany zewnętrznej zbudowanej w układzie

trójwarstwowym. Wymień funkcje poszczególnych warstw.

Ciepła

ściana trójwarstwowa

może mieć nawet około 50-55 cm grubości, co wynika z faktu, że składa się

ona z trzech zasadniczych warstw. Od wewnątrz stanowi ją nośna warstwa murowana, w środku warstwa
izolacji cieplnej i na zewnątrz murowana warstwa elewacyjna, np. z cegieł niewymagających tynkowania -
klinkierowych lub silikatowych.

Ponieważ współczynnik izolacyjności cieplnej U dla ścian wielowarstwowych nie może przekroczyć 0,3 W/
(m²K), do ich realizacji stosuje się między innymi:

- pustaki ceramiczne U220 (gr. 25,0 cm + 12 cm styropian + 12 cm cegła klinkierowa) - U= 0,28;
- bloczki z betonu komórkowego

YTONG

(gr. 24,0 cm + 8 cm styropian + 12 cm bloczki beton komórkowy) -

U= 0,22;
- bloki wapienno-piaskowe (zwane też silikatowymi) SILKA (gr. 18,0 cm + 12 cm styropian + 12 SILKA skalista)
– U = 0,28.

Jednak to nie grubość ścian, ale ilość i jakość zastosowanych w konstrukcji ściany warstw ma znaczenie.
Każda z nich spełnia bowiem określoną rolę, przesądzając o skuteczności izolacyjności cieplnej czy właśnie
energooszczędności:

–

warstwa nośna, wykonywana z materiałów o dużej wytrzymałości, przenosi obciążenia;

- warstwa z materiału o dobrych właściwościach izolacyjnych zapewnia izolację termiczną i akustyczną ściany;
- warstwa licowa zabezpiecza ścianę przed wpływami zewnętrznymi oraz nadaje jej estetyczny wygląd.

2. Od czego zależy głębokość posadowienia budynku. Jakie rodzaje
fundamentowania są stosowane w budownictwie mieszkaniowym?

Głębokość posadowienia budynków uzależnia się od:

•

istnienia kondygnacji podziemnych,

•

rodzaju zabezpieczenia przed wypieraniem gruntu,

•

głębokości stropu gruntu nośnego,

•

głębokości przemarzania,

•

wody gruntowej i zmiany jej stanu,

•

występowania gruntów pęczniejących, zaporowych, wysadzinowych,

•

przewidywany poziom terenu w sąsiedztwie, fundamentów i poziomu posadzek podziemnych,

•

głębokość posadowienia sąsiednich budowli.

W budynkach podpiwniczonych spód fundamentu przyjmuje się na głębokości >= 0,5 m poniżej poziomu

podłogi.

W budynkach niepodpiwniczonych głębokość posadowienia zależy od głębokości przemarzania gruntów.

Głębokość tą przyjmuje się wg normy:

•

strefa I (h = 0,8m) zachodnia część Polski

•

strefa II (h = 1,0m) centralna i południowa część Polski

•

strefa III (h = 1,2m) wsch. Część Polski i miejsca powyżej 500 m npm

•

strefa IV (h = 1,4m) północno - wschodnia część Polski

Gdy podłoże stanowią skały lub grunty mineralne sypkie (żwiry, grube piaski), zawierające cząsteczki mniejsze

od 0,02 mm, w ilości nie większej niż 10% uziarnienia poniżej 2mm, można posadowić fundamenty niezależnie

od głębokości przemarzania.

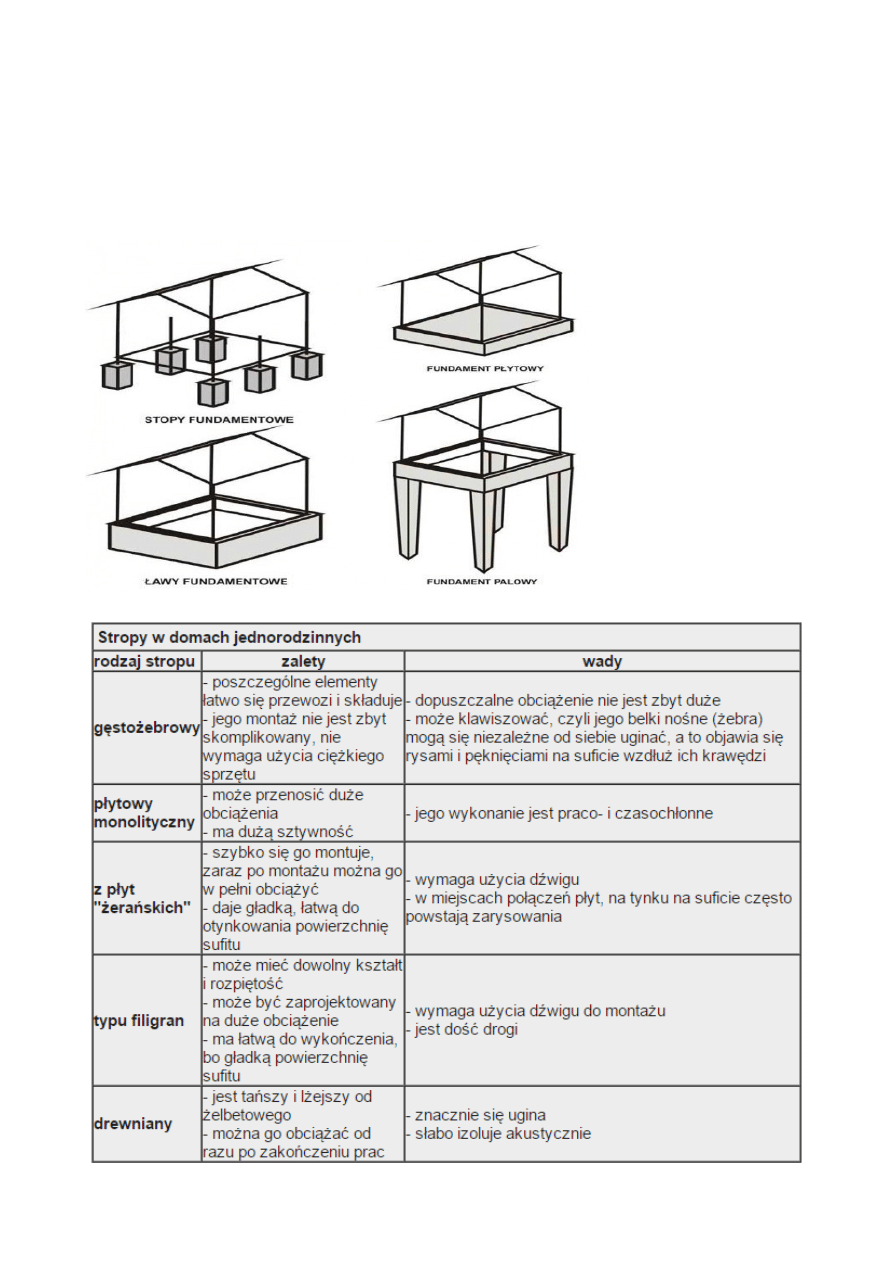

3.Wymień rodzaje stropów

stosowanych w budownictwie mieszkaniowym. Dokonaj podziełu ze względu na ich cechy strukturalne.

4.

Wymień rodzaje układów konstrukcyjnych dachów drewnianych i podaj

ich maksymalną rozpiętość. Narysuj schemat dachu płatwiowo-jętkowego.
Podaj nazwy poszczególnych elementów.

1)Więźba krokwiowa stosowana przy rozpiętości dachu do 6 m i nachyleniu
połaci powyżej 40°.

2)Więźba krokwiowo-jętkowa Stosowana przy rozpiętości dachu do 8,5 m
3)Więźba płatwiowa stosowana jest dla dachów o rozpiętość powyżej 8 m
4)Więźba płatwiowo-kleszczowa dla dachów o rozpiętości 12-16 m

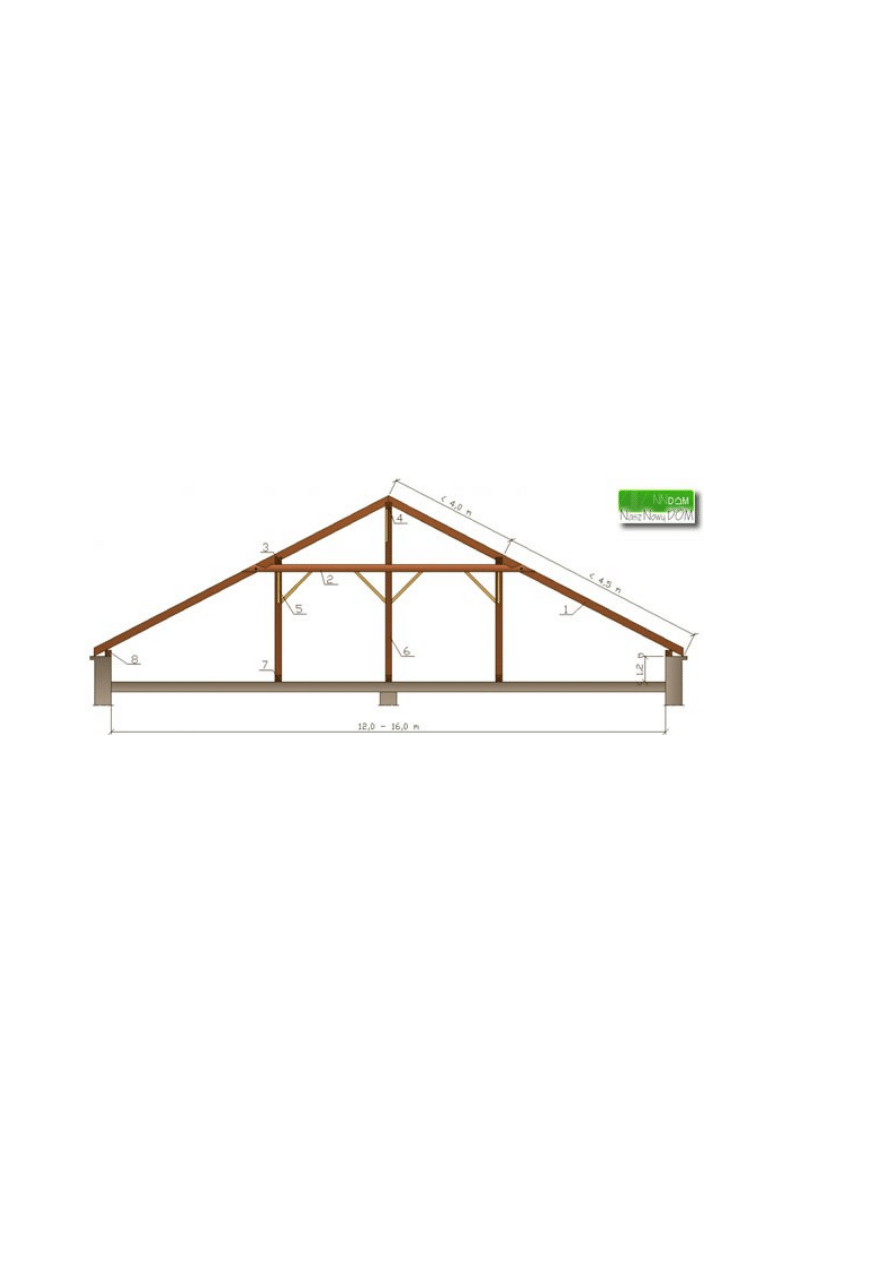

SCHEMAT DACHU PŁATWIOWO-JĘTKOWEGO ( podpartego
ścianami stolcowymi)

1.

Krokiew

2.

Jętka

3.

Płatew

4.

Wieszak

5.

Miecze

6.

Słup

7.

Podwalina

8.

Murłata

Grupa II
1. Jakie głębokości posadowienia budynków obowiązują na obszarze
Polski ze względu na głębokość przemarzania gruntu?

W budynkach niepodpiwniczonych głębokość posadowienia zależy
od głębokości przemarzania gruntów. Głębokość tą przyjmuje się
wg normy:

•

strefa I (h = 0,8m) zachodnia część Polski

•

strefa II (h = 1,0m) centralna i południowa część Polski

•

strefa III (h = 1,2m) wsch. Część Polski i miejsca powyżej 500 m npm

•

strefa IV (h = 1,4m) północno - wschodnia część Polski

Gdy podłoże stanowią skały lub grunty mineralne sypkie (żwiry, grube piaski), zawierające cząsteczki mniejsze

od 0,02 mm, w ilości nie większej niż 10% uziarnienia poniżej 2mm, można posadowić fundamenty niezależnie
od głębokości przemarzania.

2. Jakie ściany zewnętrzne są stosowane w budownictwie mieszkaniowym.
Dokonaj podziału ze względu na ich strukturę.

 Z Drewna


Ściany wieńcowe - Ściany wykonane są z tzw. bali z drewna litego, klejonego lub po- łowizn drewna litego.



Ściany szkieletowe - tzw. system żebrowy, popularnie określany budownictwem „kanadyjskim”. Szkielet wykonywany jest
na placu budowy z poszczególnych elementów składowych

 Ceramika tradycyjna
 Ceramika poryzowana
 Autoklawizowany beton komórkowy (Termalica)



Silikaty

3. Wymień rodzaje stropów gęstożebrowych stosowanych w budownictwie
mieszkaniowym. Podaj ich maksymalną rozpiętość.

Stropy betonowe

W budownictwie jednorodzinnym najbardziej rozpowszechnione sąstropy gęstożebrowe. Żebra są w
nich rozmieszczone co kilkadziesiąt centymetrów – stąd ich nazwa.

Teriva

–

prefabrykowane żebra mają postać belek kratownicowych o rozpiętości 1,2-8 m. Ich zbrojenie jest

zabetonowane w stopkach betonowych. Można zamówić belki o dowolnej długości i zbrojeniu zgodnym z indywidualnym
projektem technicznym. Wypełnieniem tego

rodzaju stropu

są pustaki z betonu zwykłego lub lekkiego (np.

komórkowego).

Fert

–

zbrojenie żeber w tym stropie jest zabetonowane w kształtkach ceramicznych. Belki mają rozpiętość 2,7-6 m, z

gradacją co 30 cm. Wypełnieniem są pustaki ceramiczne.

Porotherm – ma konstrukcję podobną do stropów Fert i Ceram, ale inne wymiary i kształt pustaków. Belki mają
rozpiętość 1,75-8,25 m.

Ackerman

–

jest to popularny strop gęstożebrowy monolityczny, z wypełnieniem z pustaków ceramicznych Ackermana.

Żebra mają rozstaw 31 cm. Wysokość pustaków zależy od rozpiętości stropu (im większa rozpiętość oraz obciążenie
stropu, tym wyższe pustaki) i wynosi 15, 18, 20 lub 22 cm. Strop ten betonuje się na budowie łącznie z górną płytą o
grubości 3 cm.

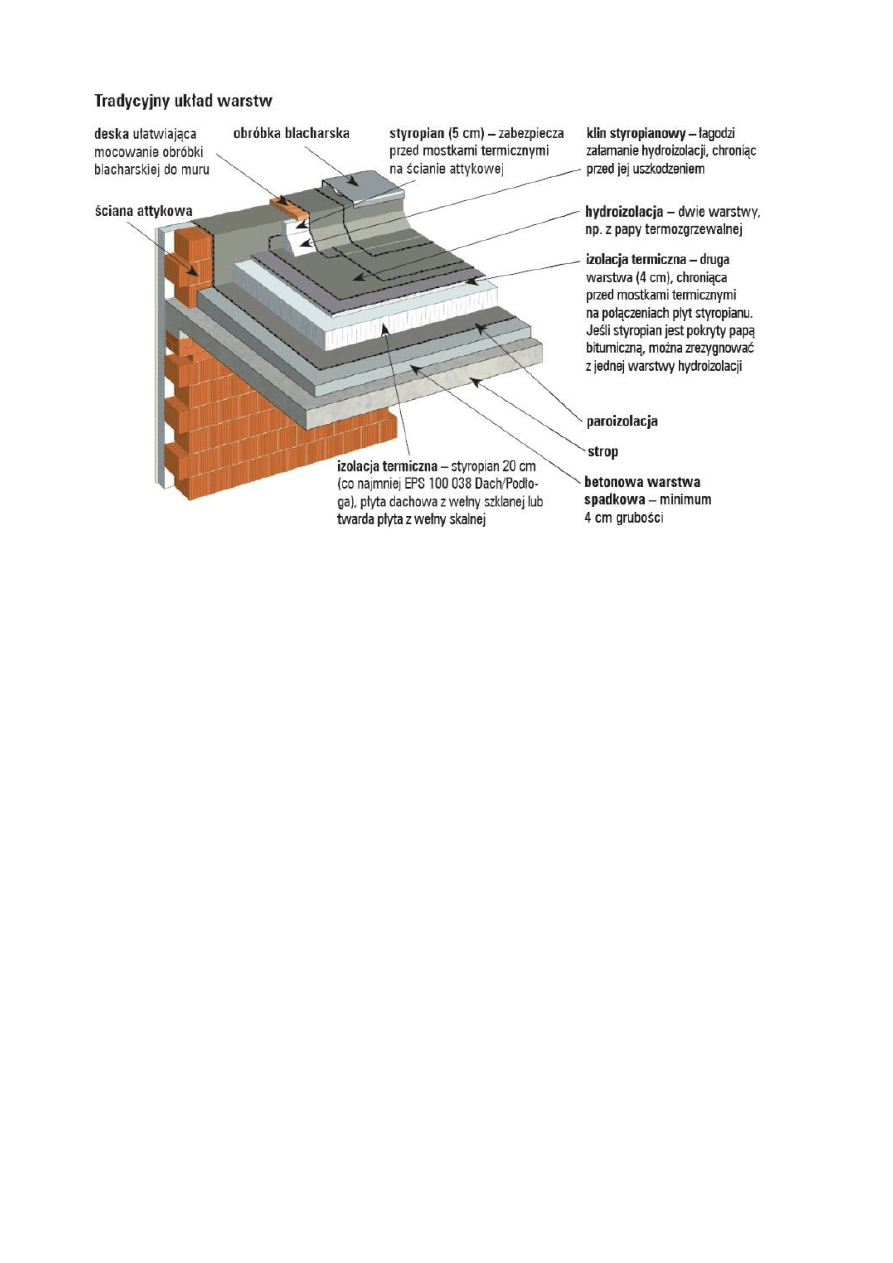

4. Narysuj schemat stropodachu (monolitycznego) w tradycyjnym układzie
warstw.(przekrój pionowy w miejscu oparcia stropodachu na ścianie
zewnętrznej). Opisz rysunek i określ rolę poszczególnych elementów
stropodachu.
