Ćwiczenia laboratoryjne z TMM

Strona 1

Teoria Maszyn i Mechanizmów

Ćwiczenie nr 7

Temat: Wyrównoważanie mechanizmów. Modele dynamiczne mechanizmów,
redukcja mas i sił. Analiza dynamiczna mechanizmów z członami sztywnymi.

Zakres: warunki wyrównoważania statycznego i dynamicznego, zasady redukcji mas
i sił, równania ruchu maszyny, nierównomierność biegu maszyny, koło zamachowe,

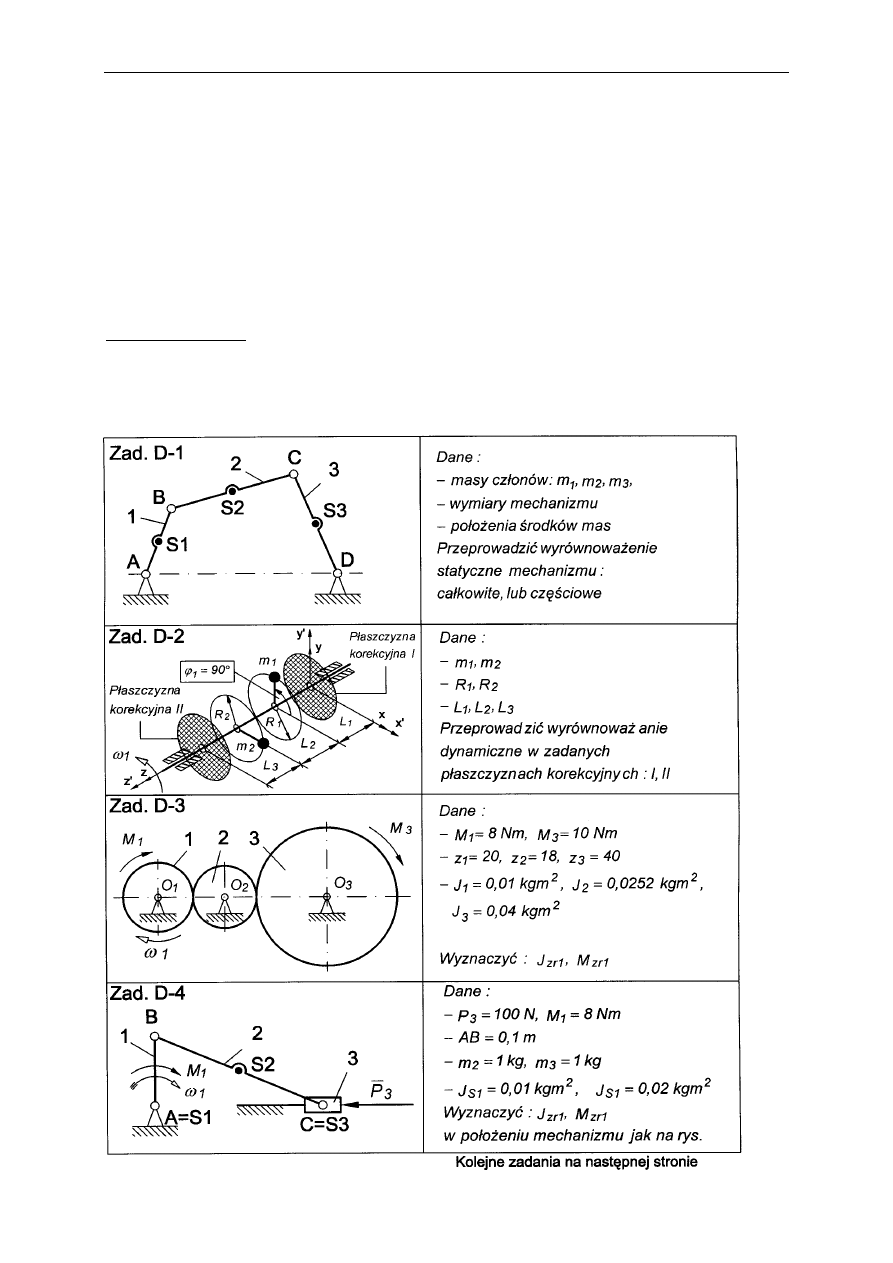

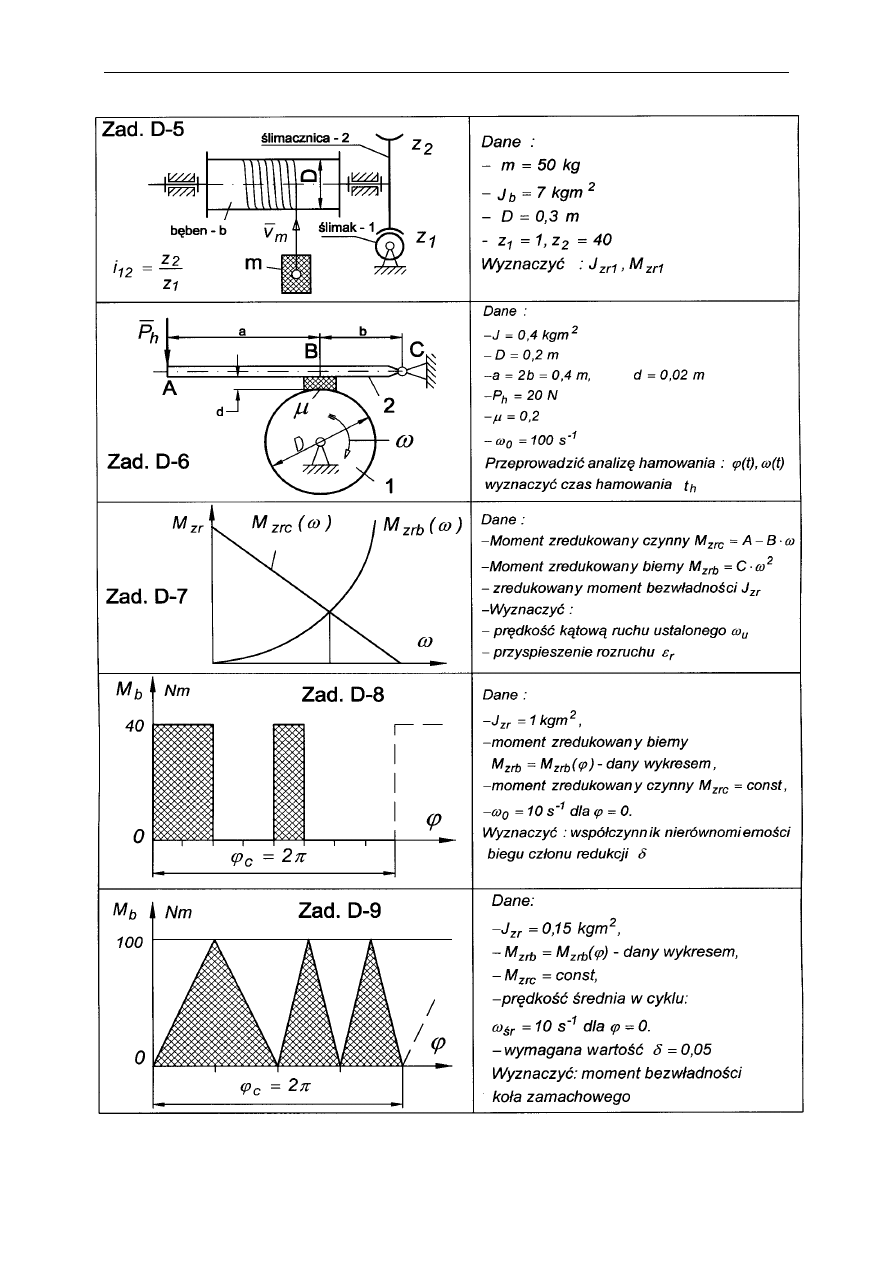

Przebieg ćwiczeń: omówienie podstawowych zagadnień teoretycznych na
przykładach podanych w załączeniu, wyrównoważanie wirnika na stanowisku
badawczym, prezentacja problematyki ćwiczeń przy pomocy programów
komputerowych: „Napęd”, „Wirnik”, „Wyr-mech”.

Ćwiczenia laboratoryjne z TMM

Strona 2
