Praca domowa nr 2 dla studentów kierunku Mechanika i Budowa Maszyn

1. Dany jest rzut pionowy sześciokąta płaskiego ABCDEF oraz rzuty poziome jego

trzech wierzchołków BDE. Skonstruować brakujące rzuty poziome wierzchołków
oraz narysować całą figurę.

2. Dane są dwa nieprzezroczyste równoległoboki o wspólnym boku AB oraz dane są

rzuty poziome wycięć, które wykonano w tych figurach. Skonstruować rzuty
pionowe wyciętych równoległoboków. Na rysunku uwzględnić widoczność (po
usunięciu części figur ograniczonych wycięciem).

3. Dane są rzuty dwóch nieprzezroczystych trójkątów o wspólnym boku KL oraz

dane są rzuty poziome wycięć, które wykonano w tych trójkątach (obydwu). Rzuty
poziome wycięć pokrywają się. Skonstruować rzuty pionowe wycięć oraz
uzupełnić widoczność rzutów poziomych.

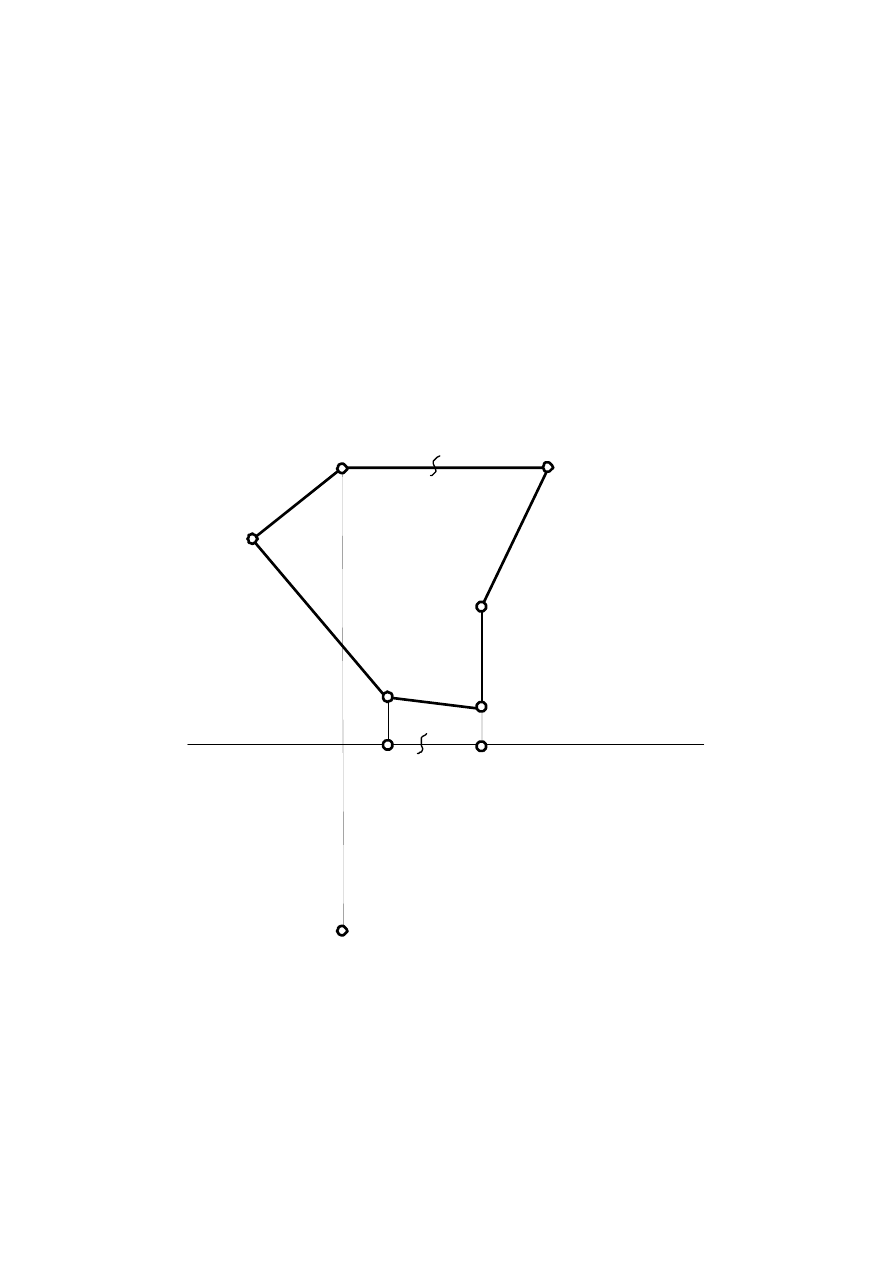

Zad. 1

F”

D”

A”

B”

C”

X

12

E”

F’

D’

B’

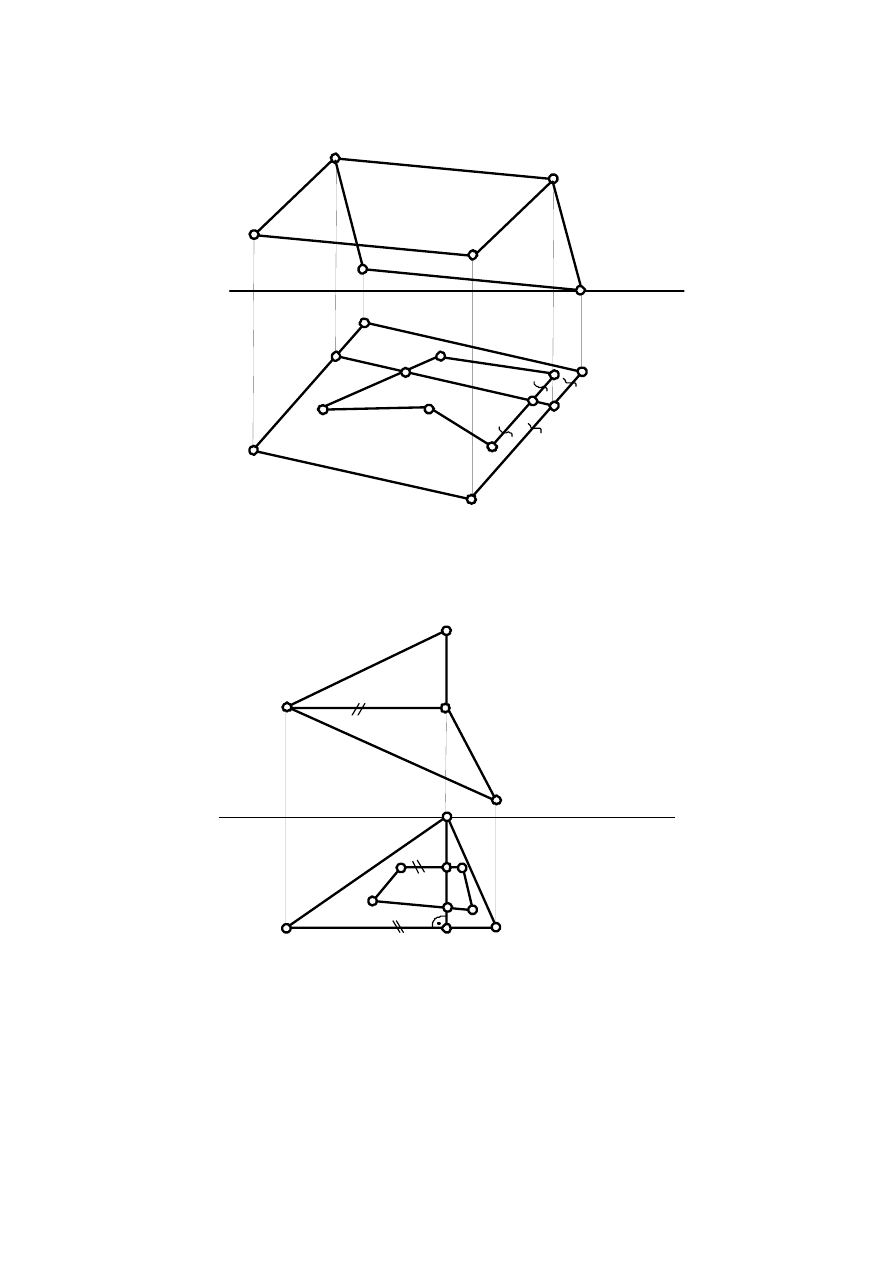

Zad. 2

A’’

A’

D’’

C’’

B’’

F’’

E’’

X

12

F’

E’

B’

C’

D’

Zad. 3

L’

X

12

M’

K’

N’

N’’

K’’

M’’

L’’
