Eksploatacja układów

jezdnych i zawieszeń

dr inż. Marcin Kiciński

Eksploatacja środków transportu i magazynowania

Informacje podstawowe

Zawieszenie

Układ mechanizmów łączących koła jezdne

samochodu z nadwoziem lub ramą.

Informacje podstawowe

Zadania układu zawieszenia:



Izolowanie nadwozia od drgań kół

wywołanych nierównościami drogi

(zapewnienie płynności ruchu pojazdu,

komfortu jazdy, bezpieczeństwa).



Zmniejszenie obciążenia dynamicznego

zespołów samochodu (wzrost trwałości).



Zapewnienie prowadzenia kół i ich

kierowalność.

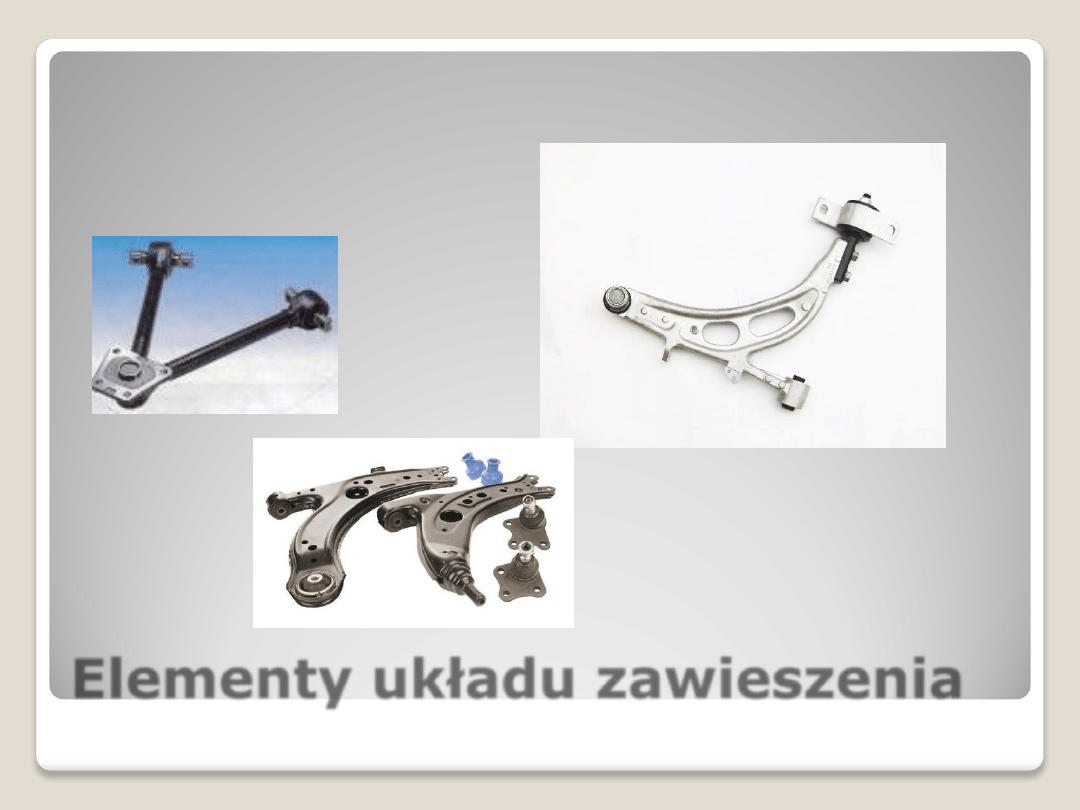

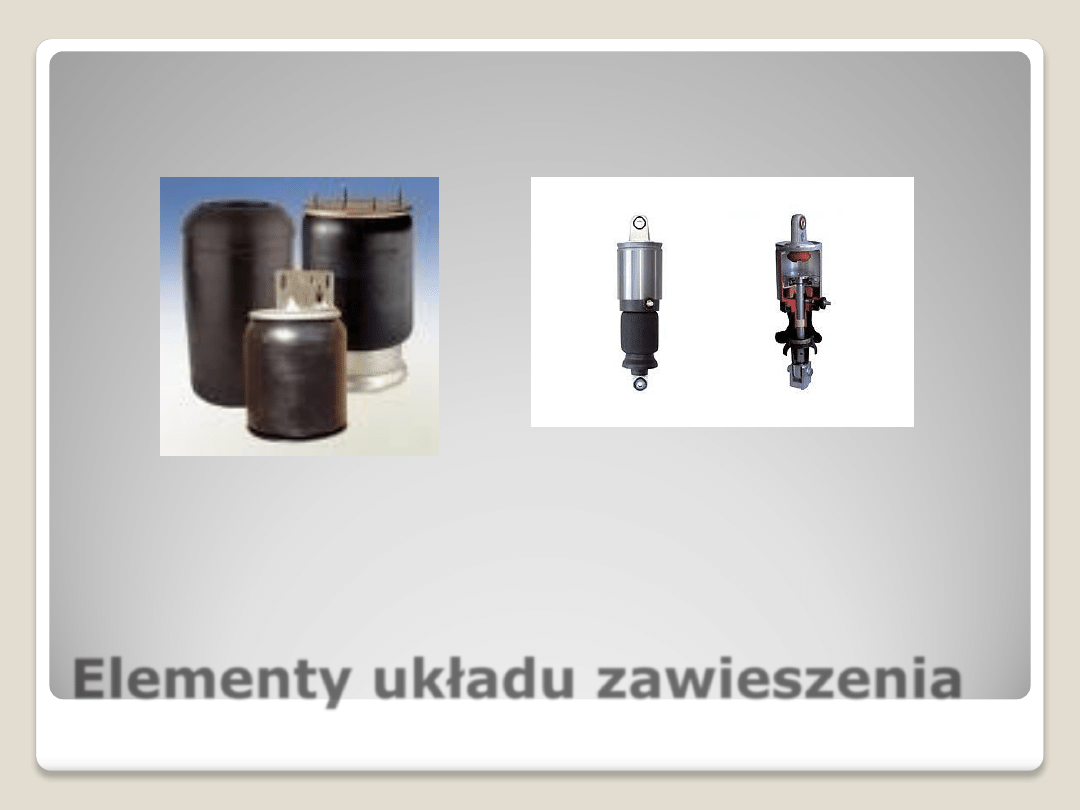

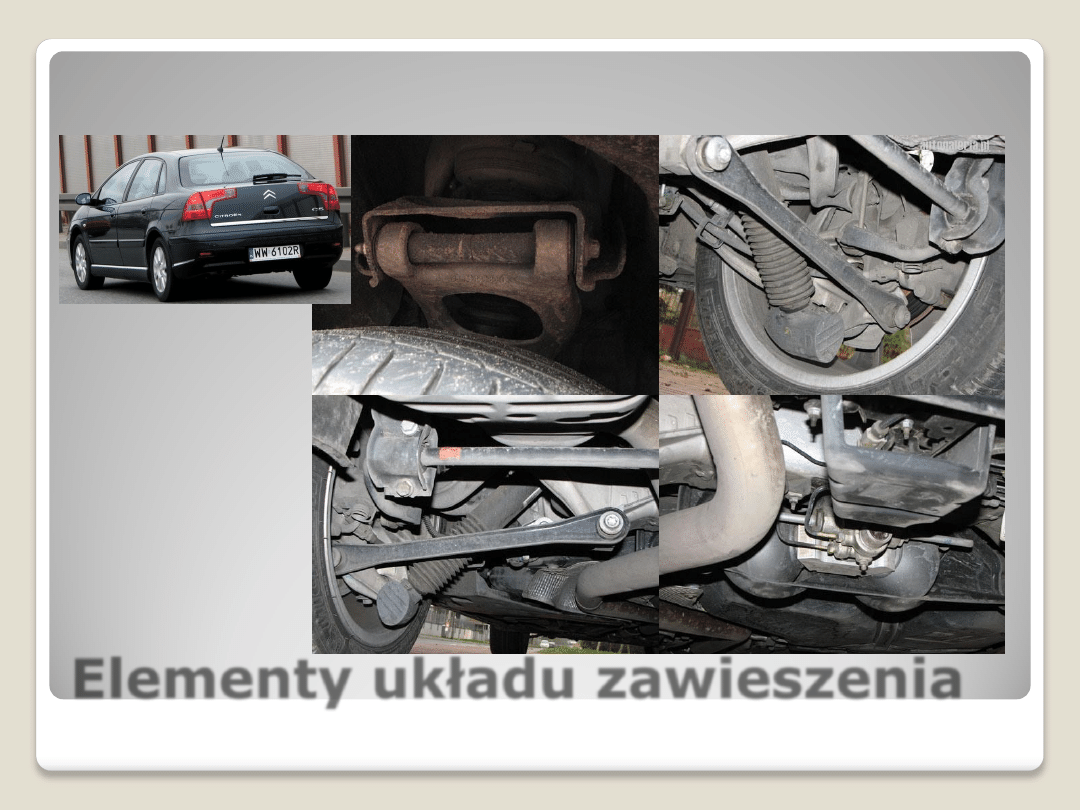

Elementy układu zawieszenia



elementy prowadzące (np. wahacze,

drążki reakcyjne)

Elementy układu zawieszenia



elementy sprężyste:

◦

metalowe,

◦

gumowe,

◦

pneumatyczne,

◦

hydropneumatyczne,

◦

hydroelastyczne

Elementy układu zawieszenia



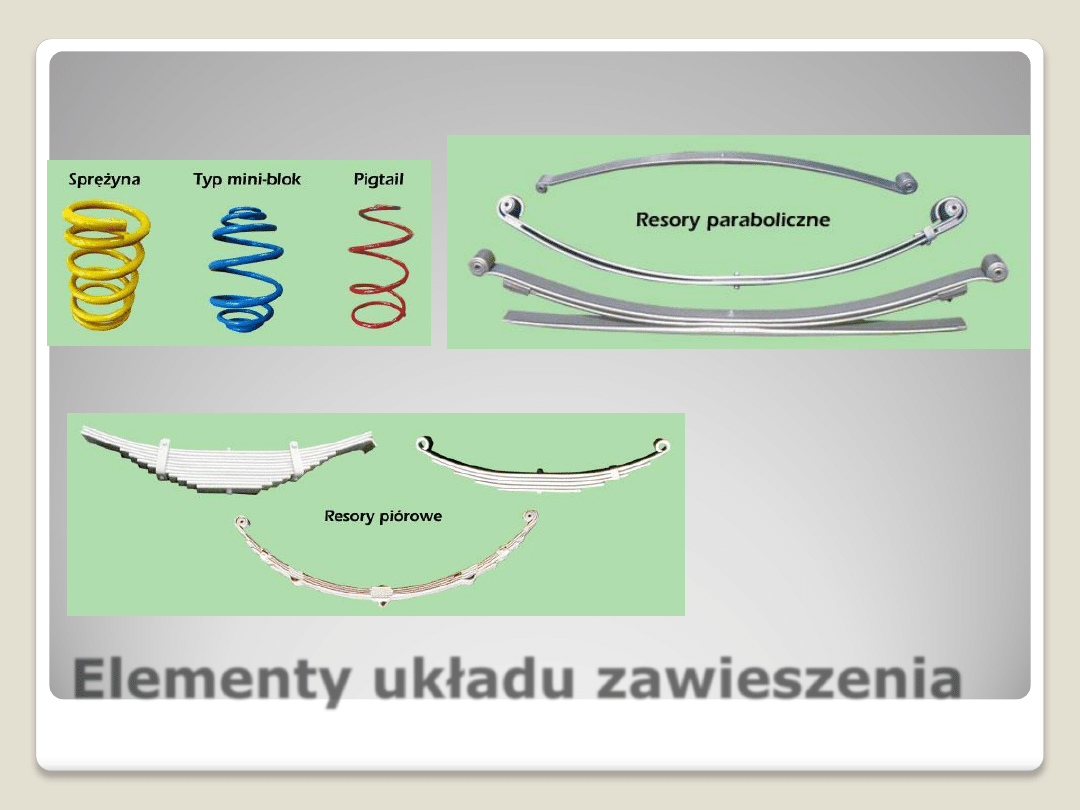

elementy sprężyste: metalowe

Elementy układu zawieszenia



elementy sprężyste: gumowe

Elementy układu zawieszenia



elementy sprężyste: pneumatyczne

Elementy układu zawieszenia



elementy sprężyste: hydropneumatyczne

(ang. hydropneumatic suspension, fr. suspension hydropneumatique, niem.

hydropneumatische Federung)

Elementy układu zawieszenia



elementy sprężyste: hydropneumatyczne

RODZAJE UKŁADÓW

ZAWIESZENIA

(podział ze względu na sposób

prowadzenia kół)



zależne



niezależne

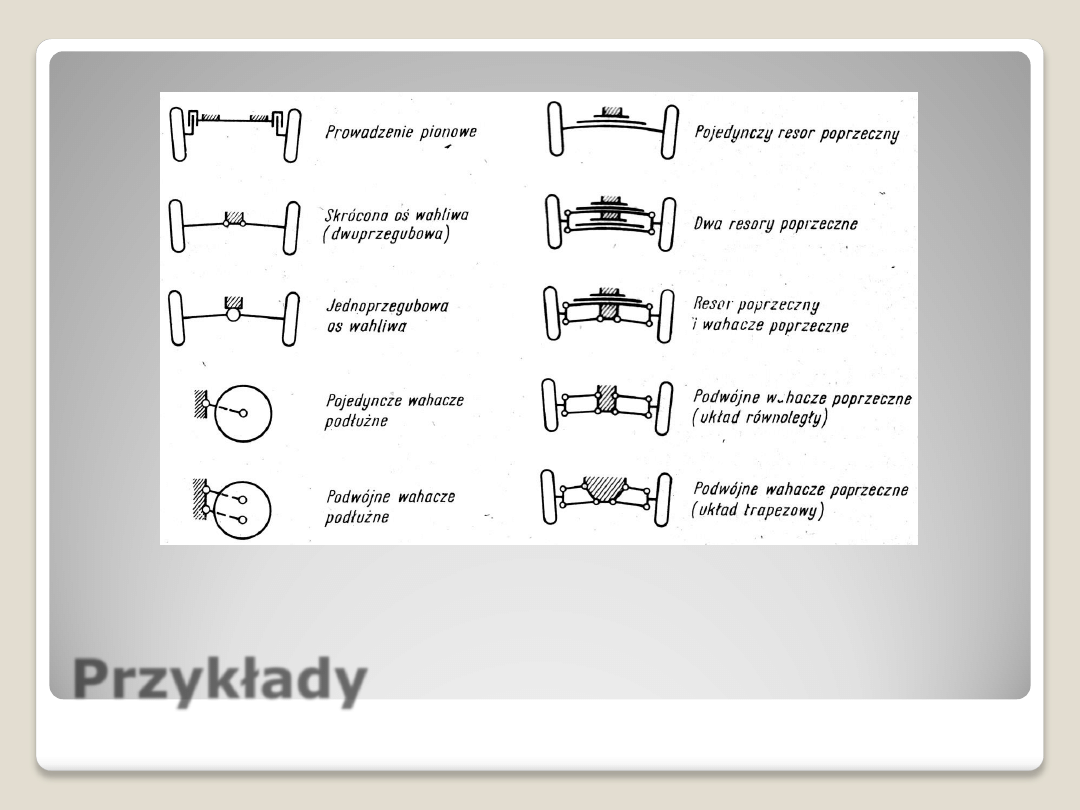

Przykłady

PRZYKŁADY ROZWIĄZAŃ

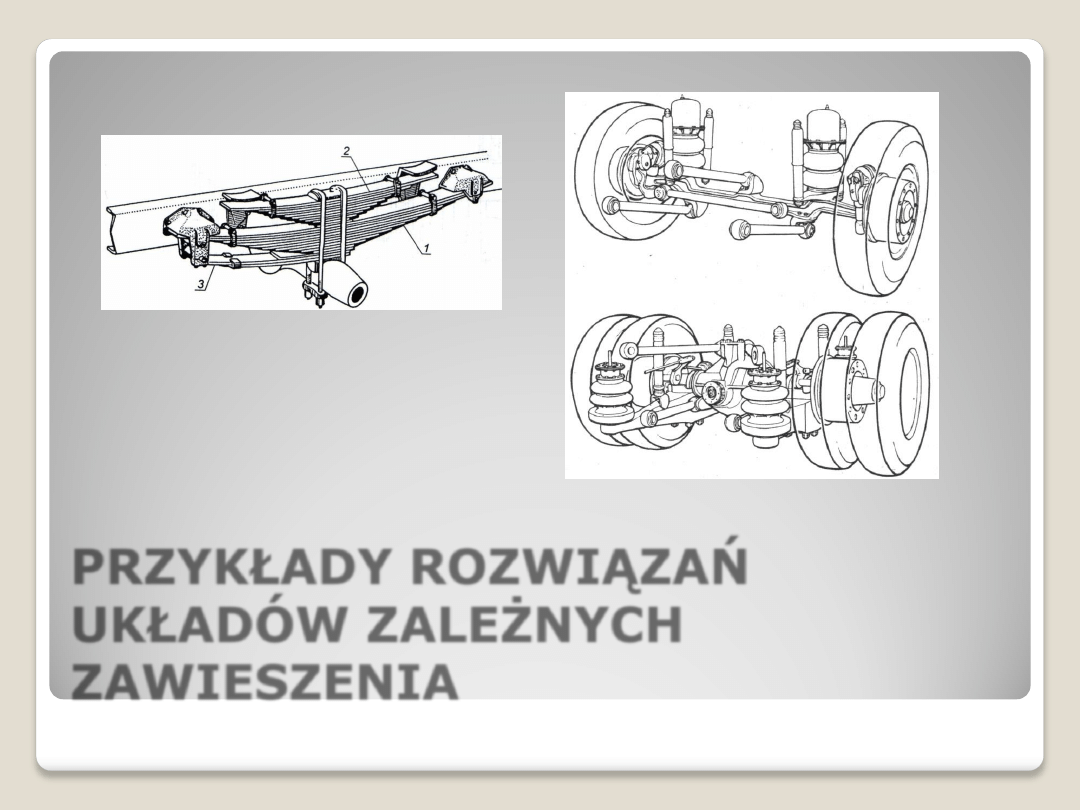

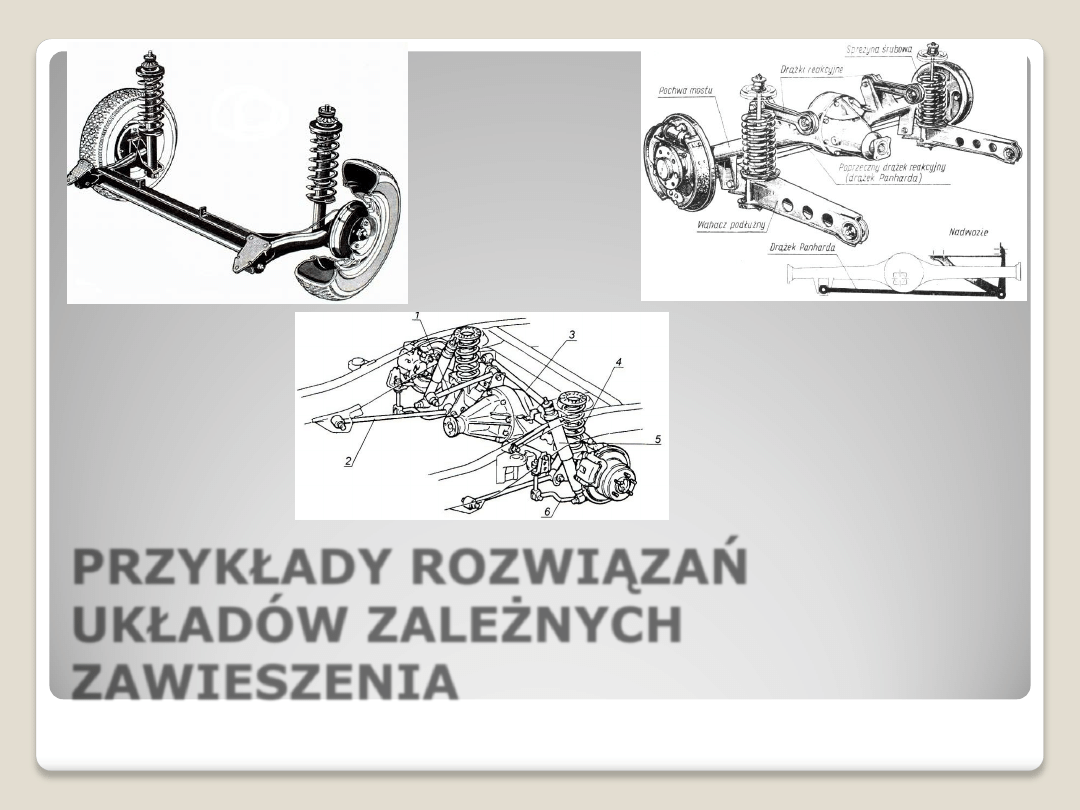

UKŁADÓW ZALEŻNYCH

ZAWIESZENIA

PRZYKŁADY ROZWIĄZAŃ

UKŁADÓW ZALEŻNYCH

ZAWIESZENIA

PRZYKŁADY ROZWIĄZAŃ

UKŁADÓW ZALEŻNYCH

ZAWIESZENIA

PRZYKŁADY ROZWIĄZAŃ

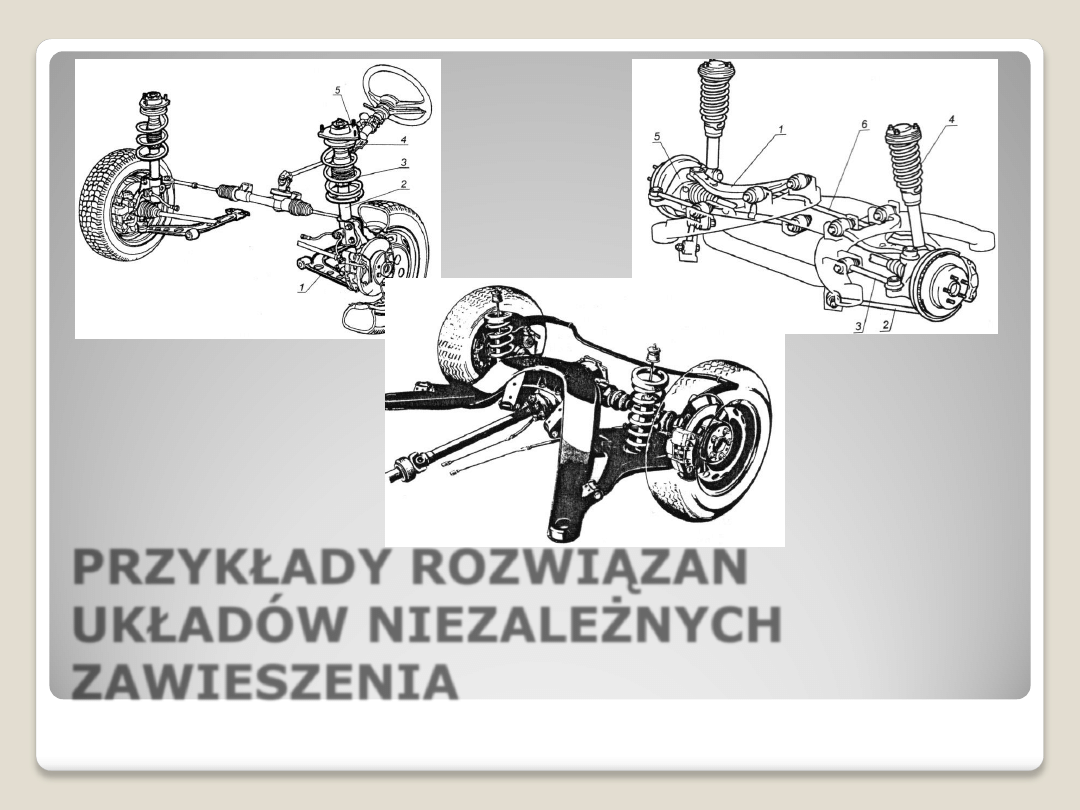

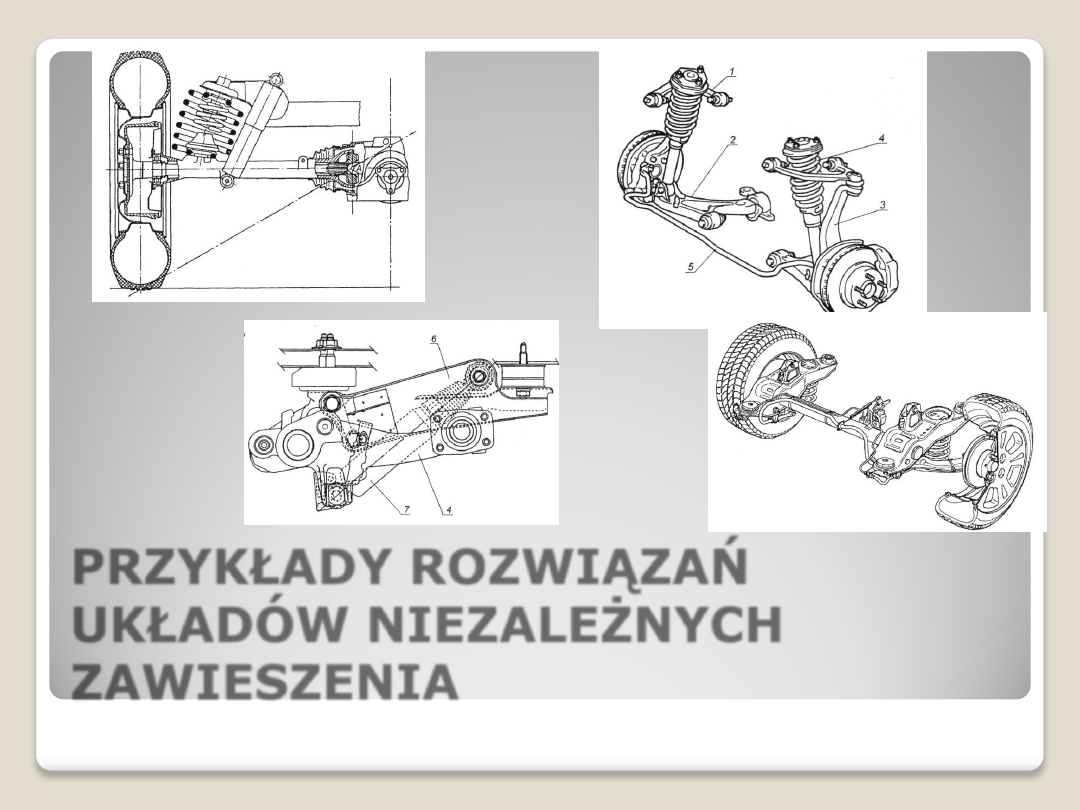

UKŁADÓW NIEZALEŻNYCH

ZAWIESZENIA

PRZYKŁADY ROZWIĄZAŃ

UKŁADÓW NIEZALEŻNYCH

ZAWIESZENIA

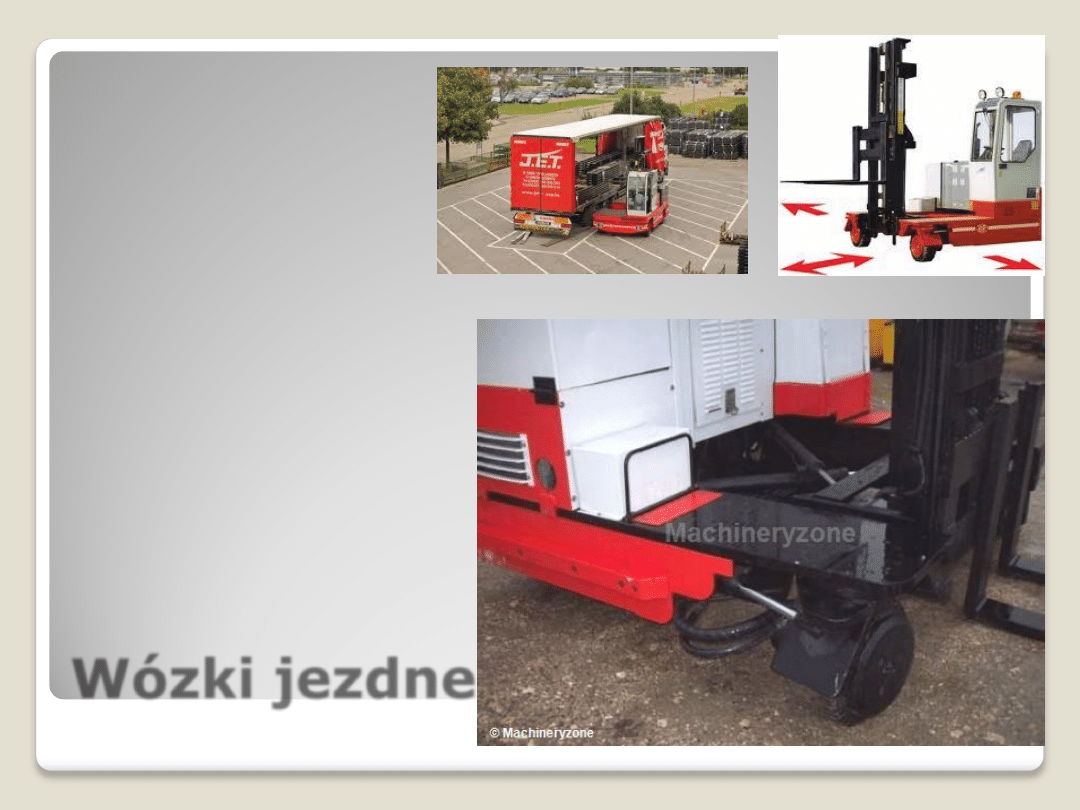

Wózki jezdne

PRZYKŁADY ROZWIĄZAŃ

UKŁADÓW ZAWIESZENIA



SCHEMATY ZABUDOWY W

UKŁADZIE ZAWIESZENIA

PNEUMATYCZNEGO NACZEPY



1. Zawór poziomujący

2. Zawór podnoszenia platformy

ZPP-01.01

3. Zawór podnoszenia osi ZPO-

01.01

4. Przystawka zaworu

podnoszenia osi PPO-01.01

5. Poduszka(-i) podnosząca(-e)

oś

6,7. Poduszki osi stałych

8,9. Poduszki osi podnoszonej

Amortyzatory

Elementy tłumiące, których zadaniem jest

rozpraszanie energii drgań:



Zmniejszanie amplitudy przyspieszeń drgań

pionowych nadwozia w obszarze rezonansu

(komfort jazdy),



Zmniejszanie obciążeń kół (bezpieczeństwo

jazdy),



Rodzaje:

◦

jednostronnego działania i dwustronnego działania,

◦

cierne, hydrauliczne i bezwładnościowe,

◦

ramieniowe i teleskopowe,

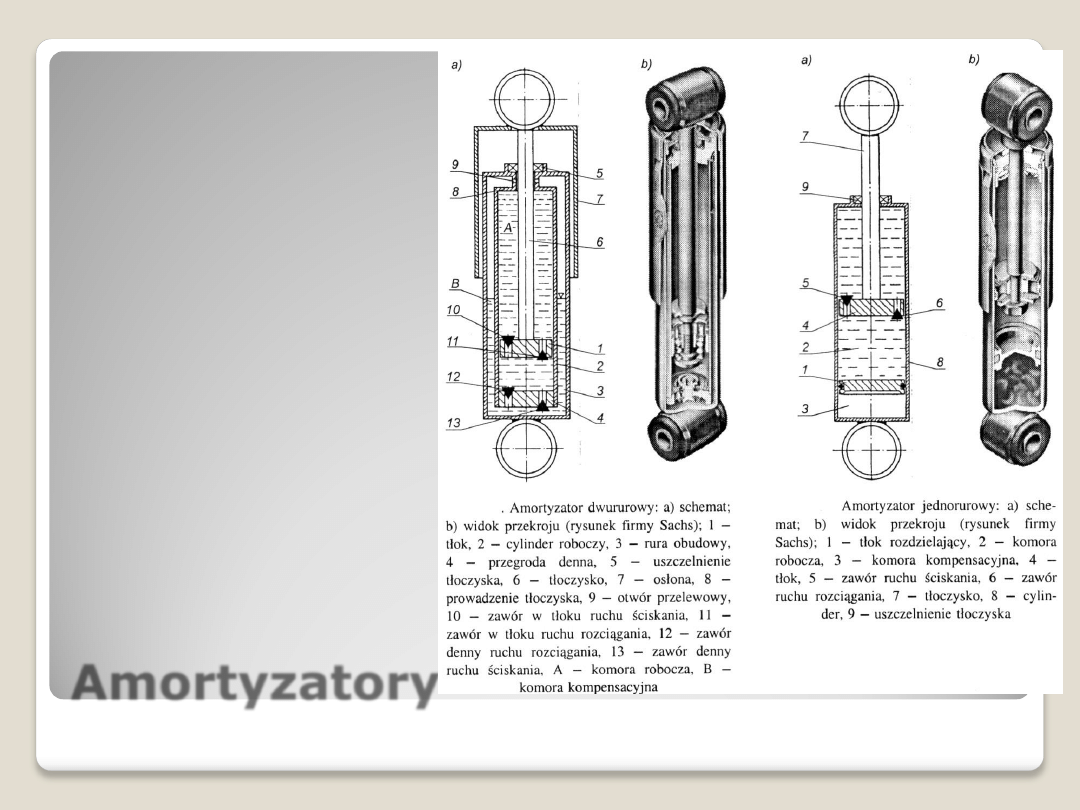

Amortyzatory

Amortyzatory

Amortyzatory – odzyskujące

energię

Układ jezdny

Układ jezdny zawiera wszystkie części,

które są całkowicie lub częściowo nie

resorowane

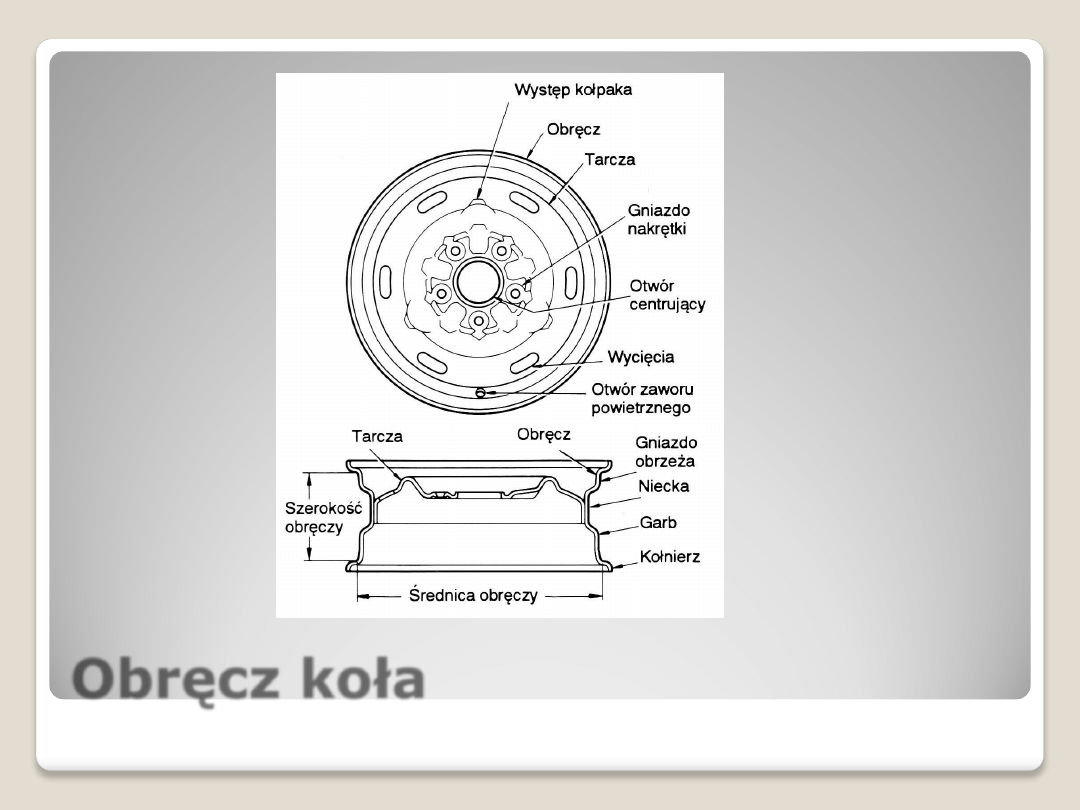

Obręcz koła

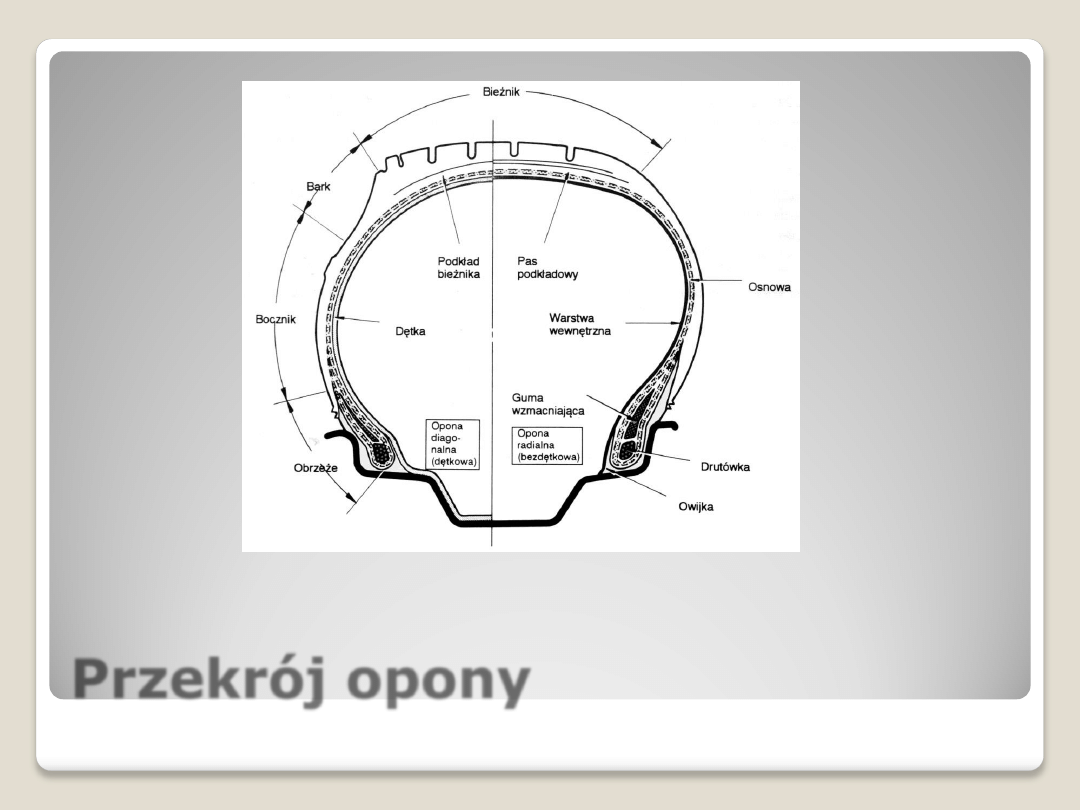

Przekrój opony

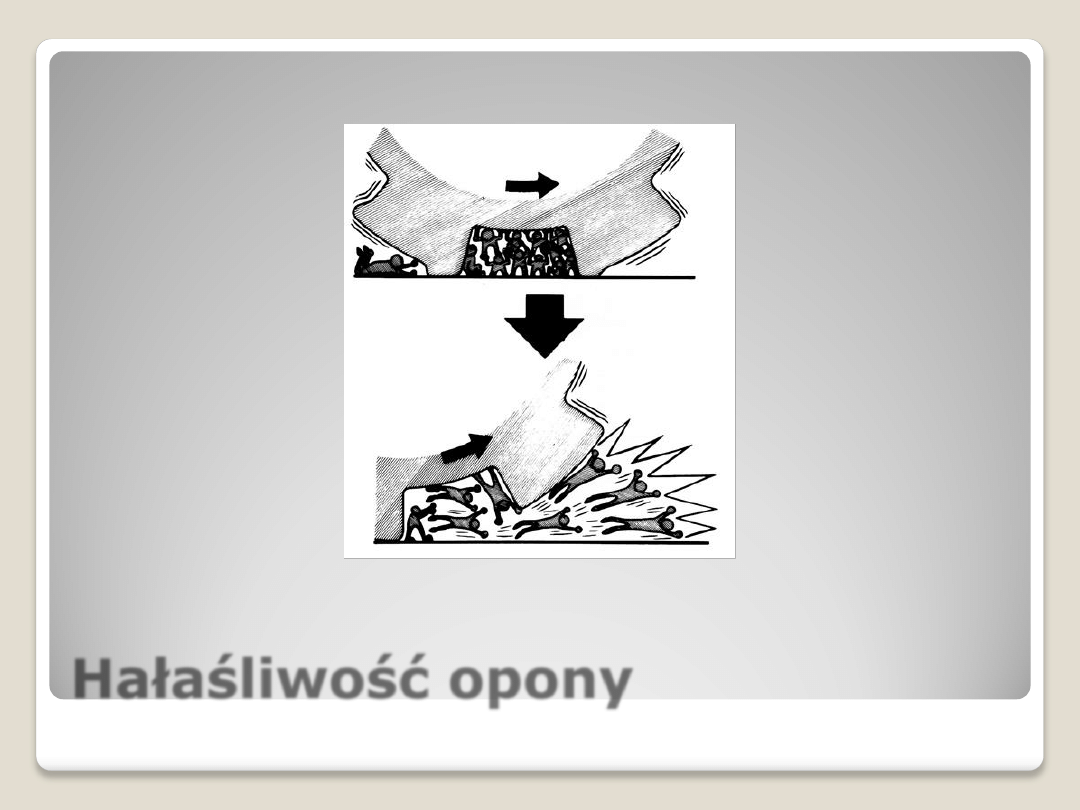

Hałaśliwość opony

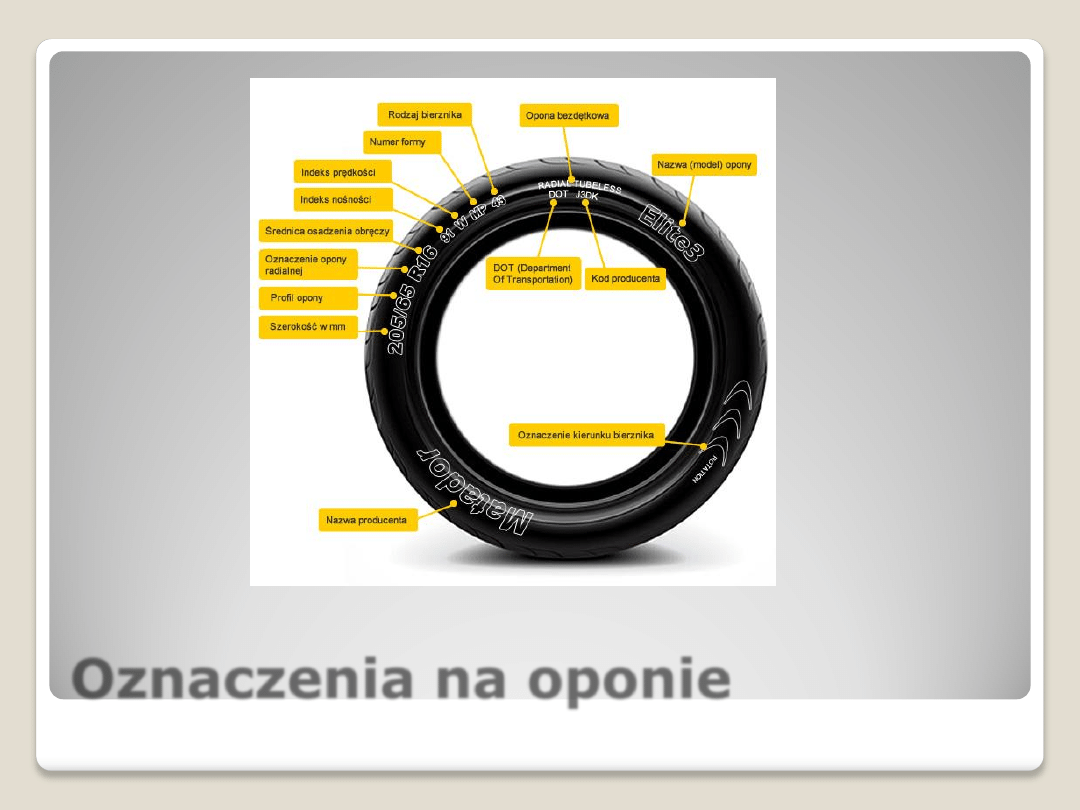

Oznaczenia na oponie

System etykietowania opon

(od 11/2012)

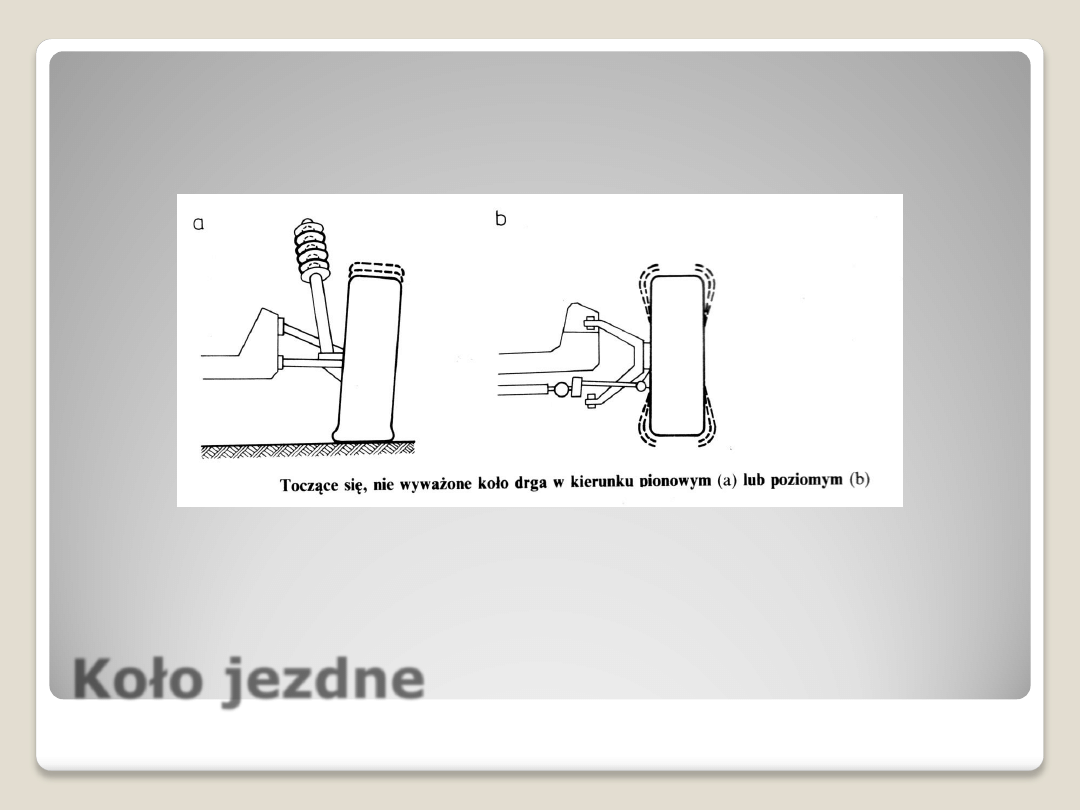

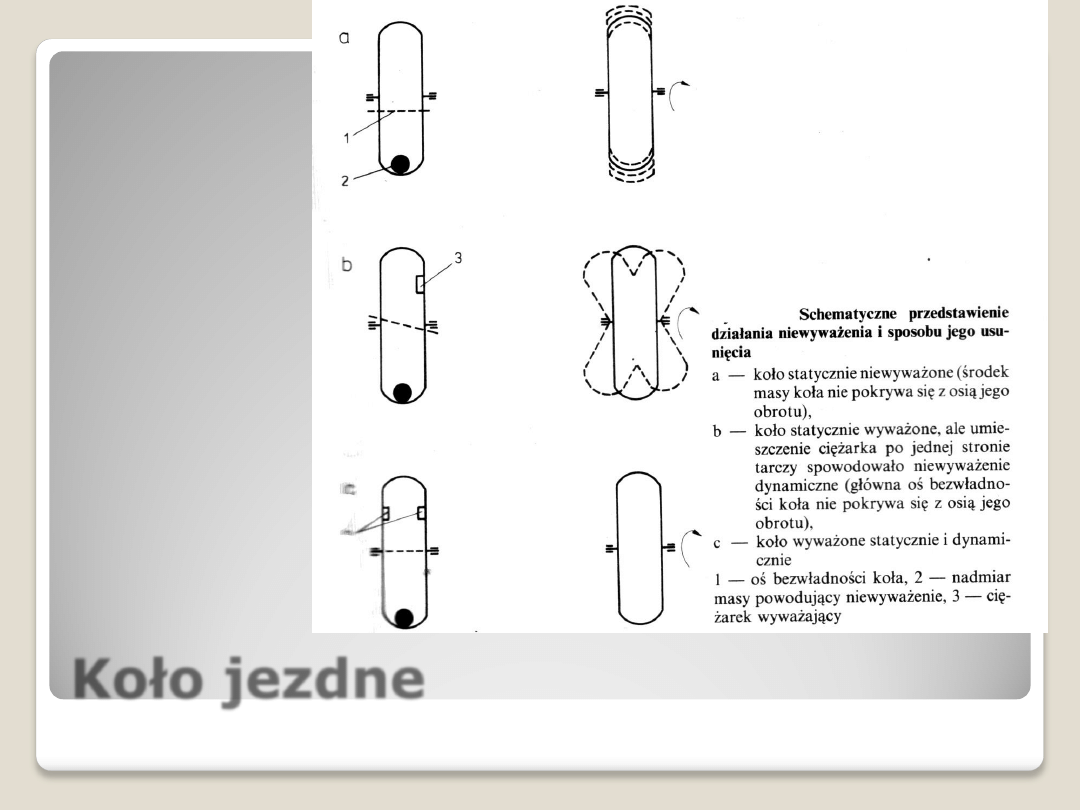

Koło jezdne

Koło jezdne
