Budowa



sieci

kanalizacyjnyc

h

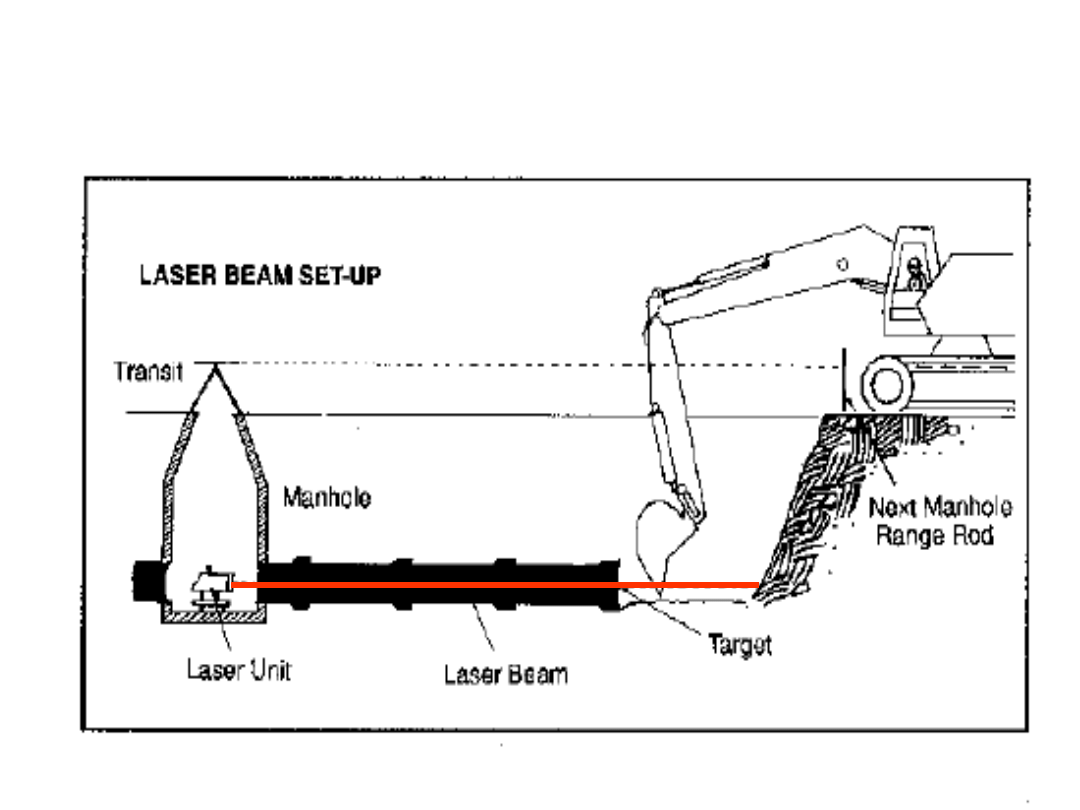

Budowa wykopu wg lasera

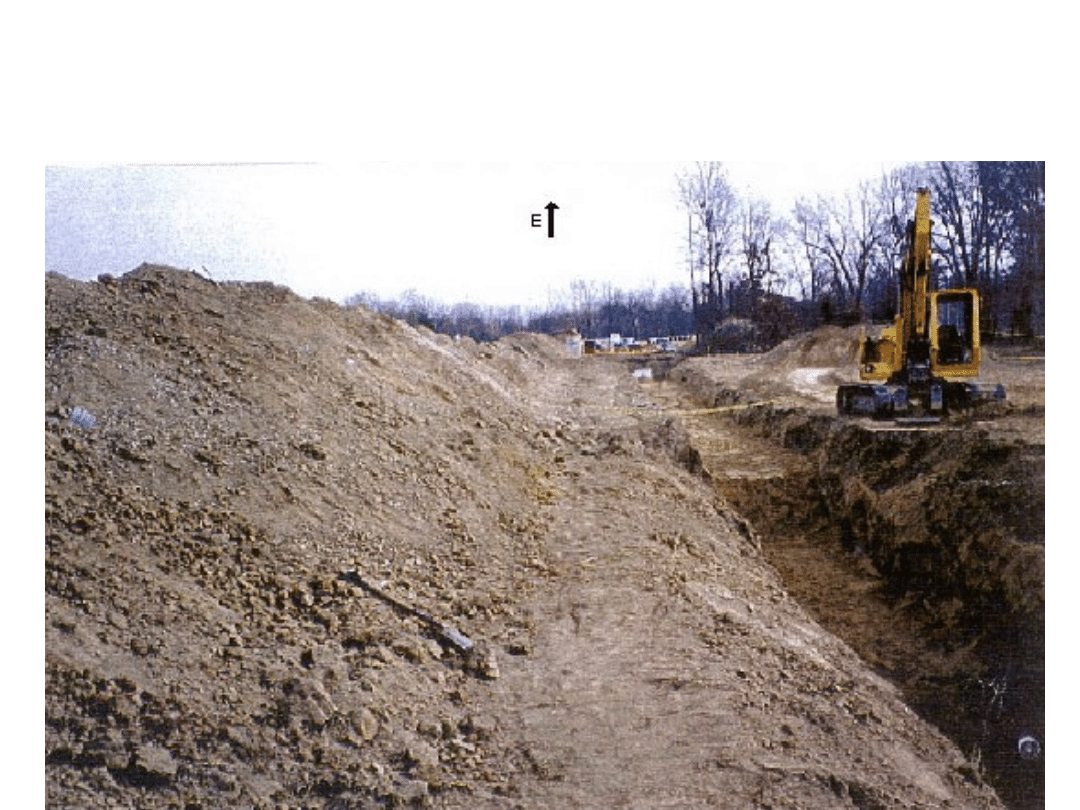

Wykop budowlany

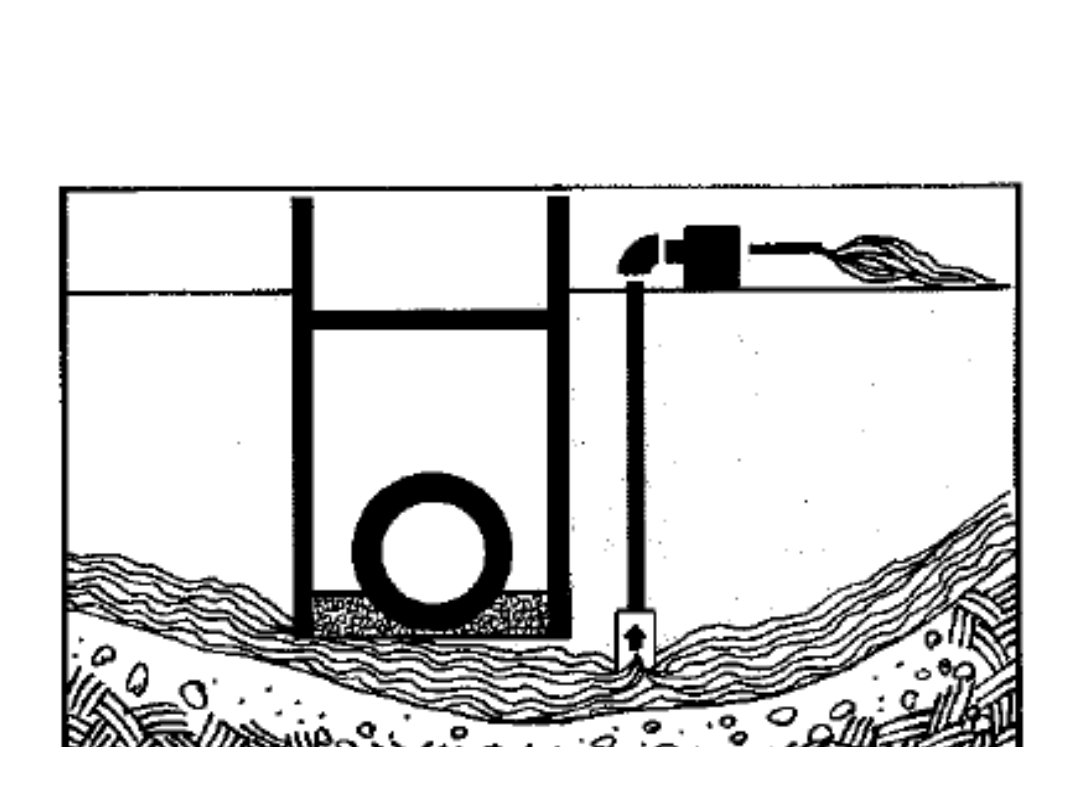

Odwodnienie wykopu

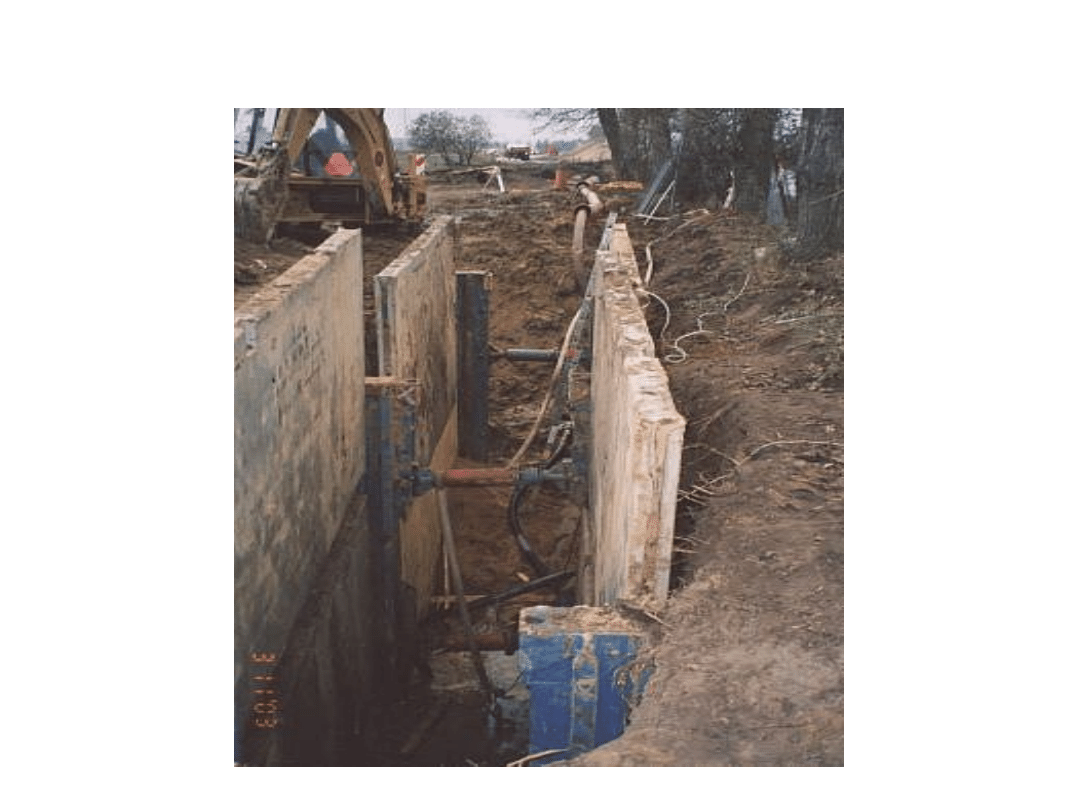

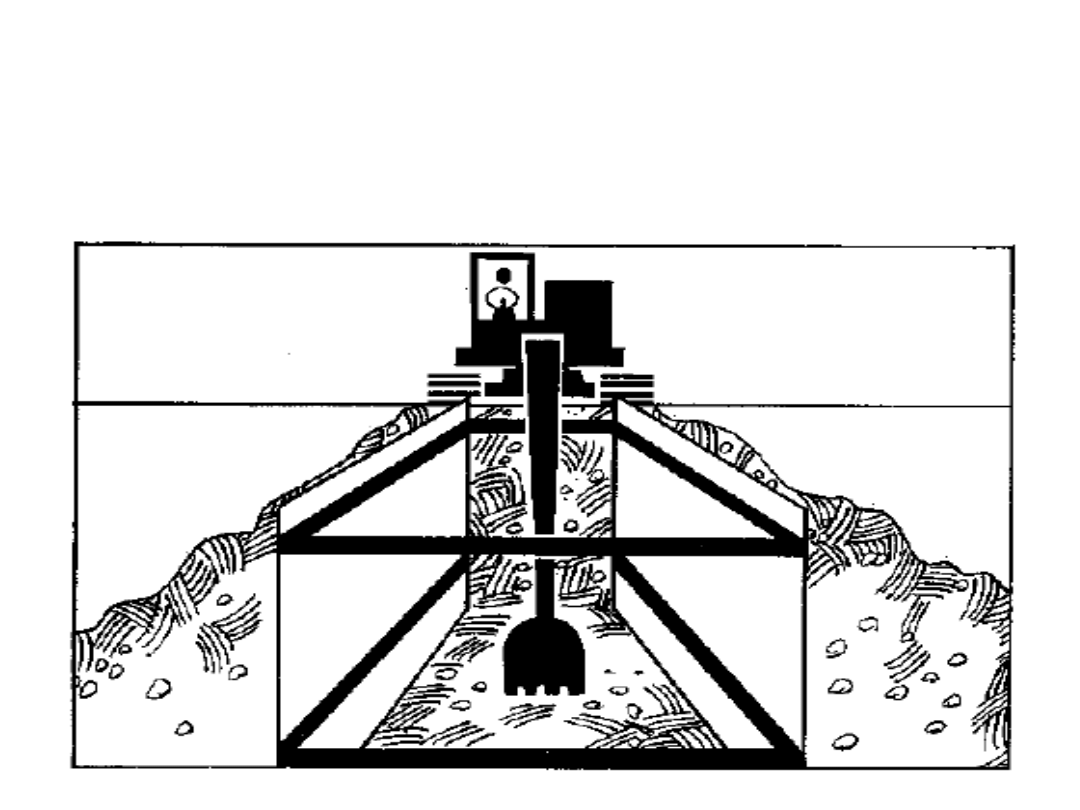

Wykop w obudowie

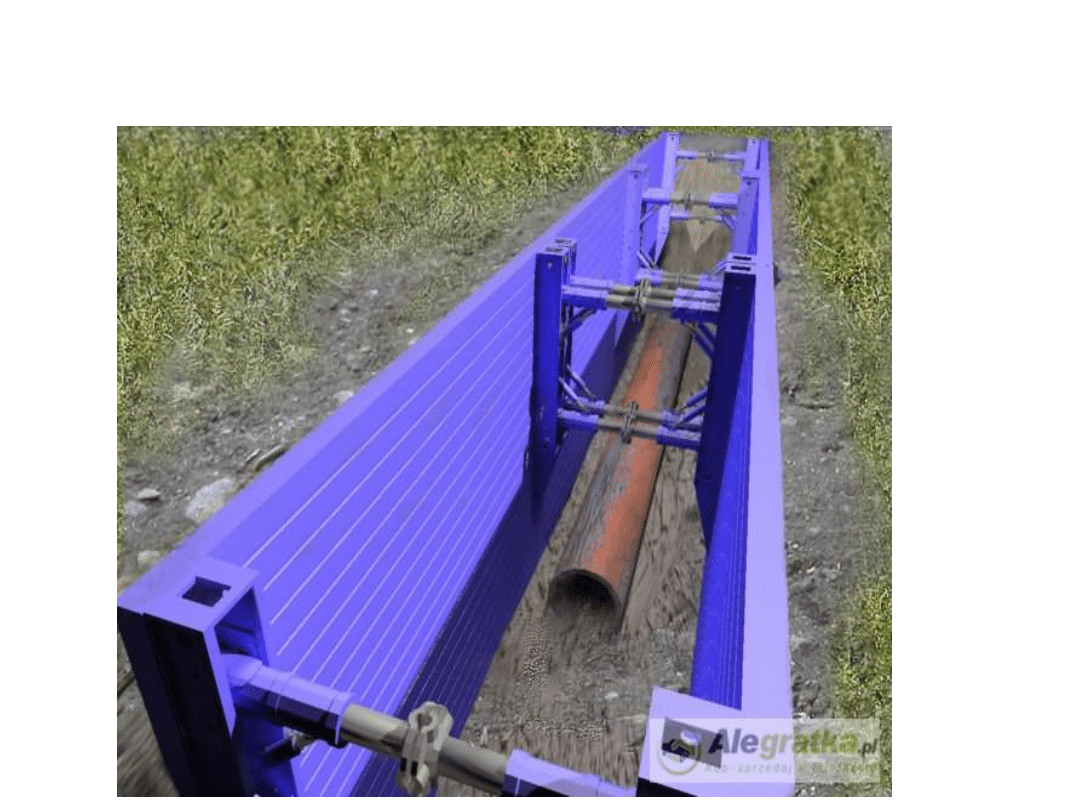

Obudowa wykopu





Obudowa wykopu

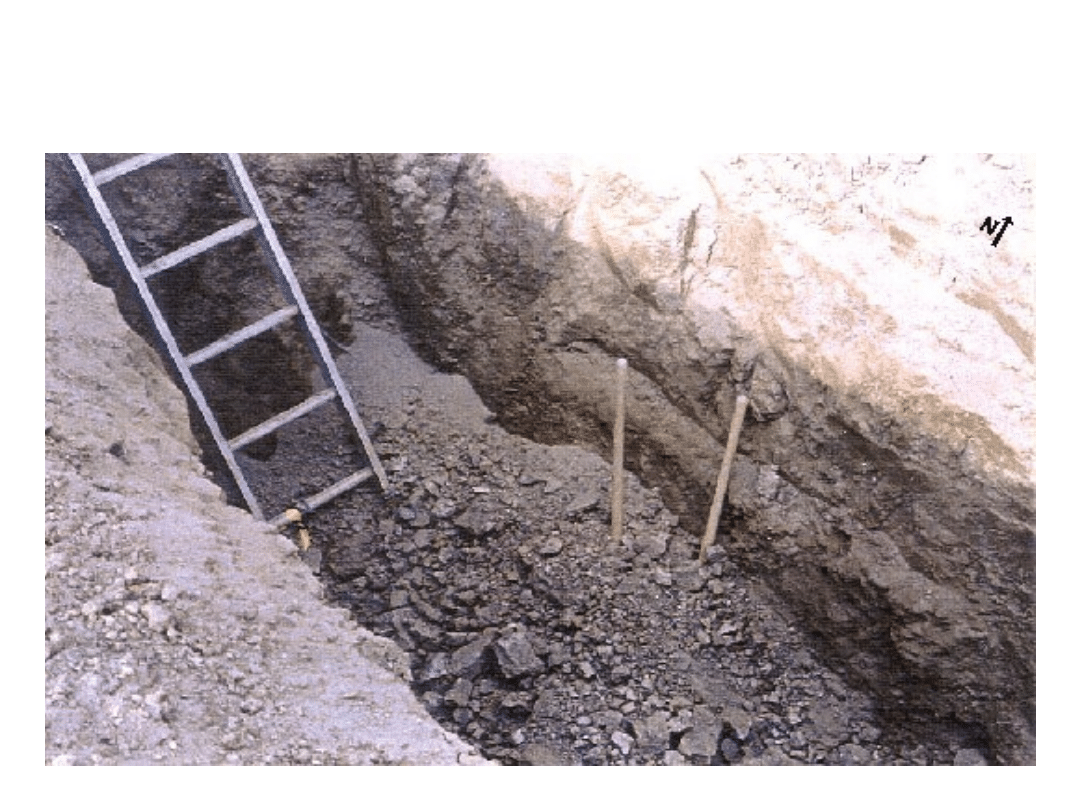

Feralny wykop





Układnie rur w wykopie





Wsuwanie rury do kielicha





Montage mit Bagger

Montaż  za  pomocą
koparki

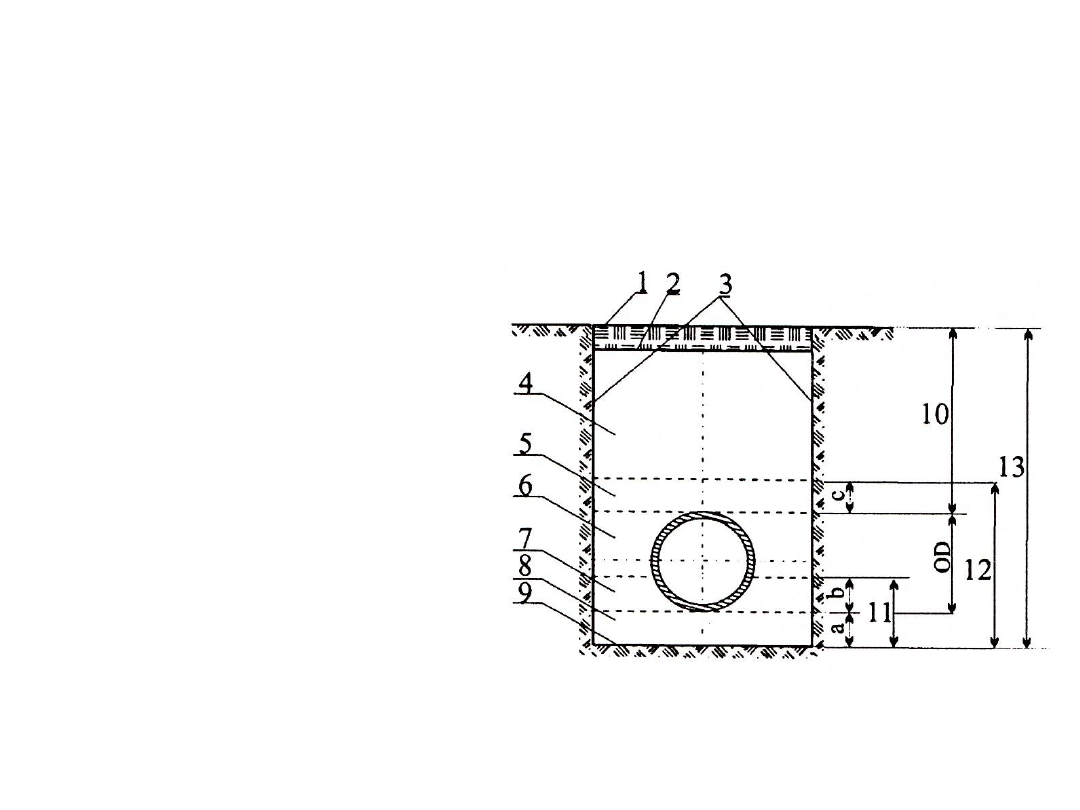

Przekrój przez rurę w

wykopie

wg PN-EN 1610

1.

Pow. terenu

2.

Spód drogi

3.

Ściany wykopu

4.

Zasypka główna

5.

Zasypka wstępna

6.

Obsypka

7.

Podsypka górna

8.

Podsypka dolna

9.

Dno wykopu

10. Głębokość przykrycia
11. Grubość podsypki
12. Wys. strefy ułożenia rury
13. Głębokość wykopu

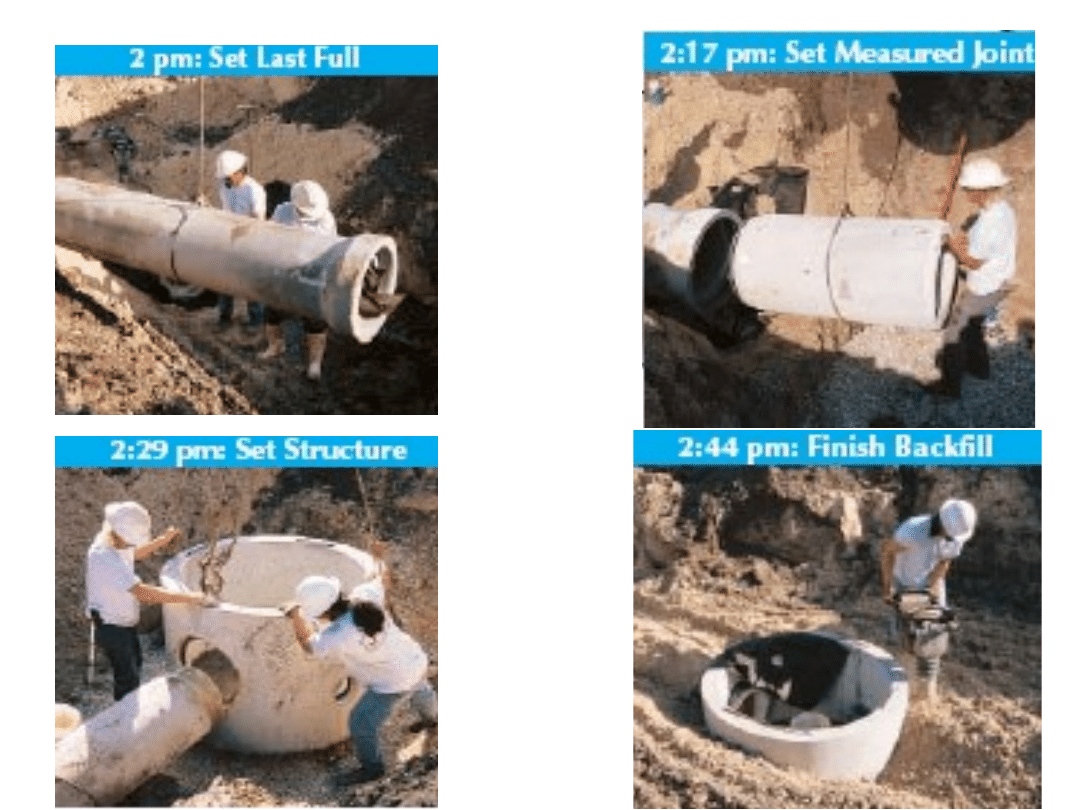

Montaż

studzienki

betonowej





E

t

a

p

y

 m

o

n

t

a

ż

u

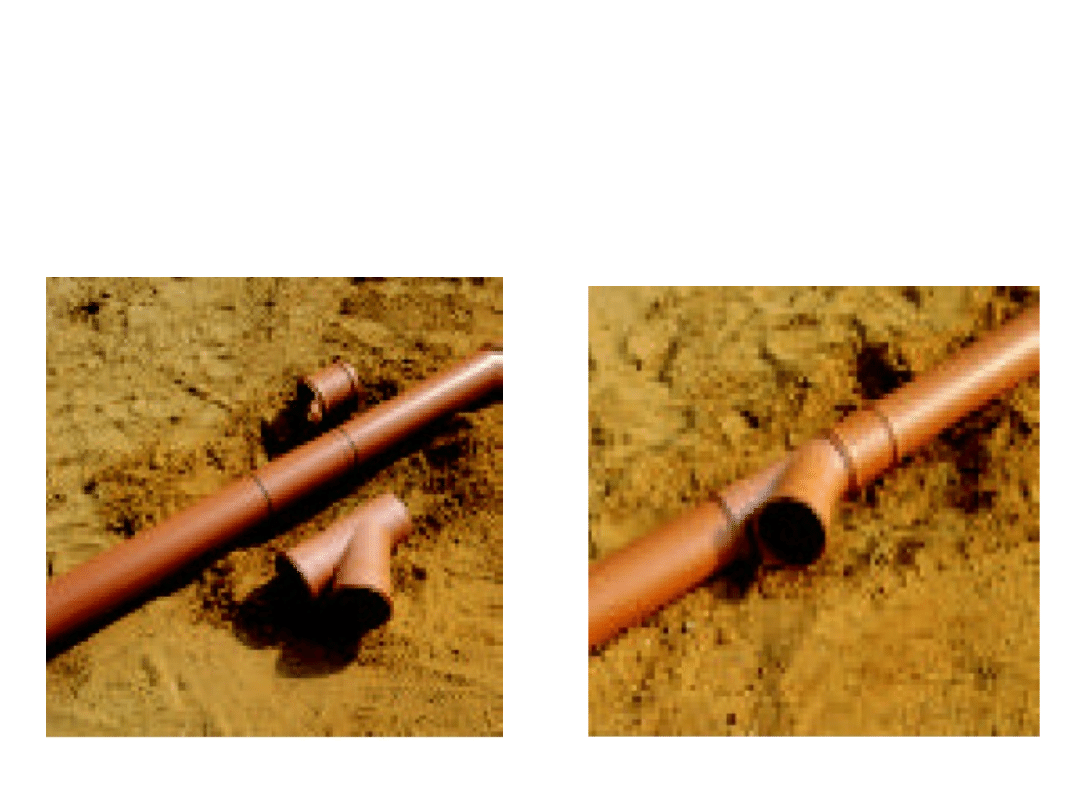

Wcinka   trójnikiem

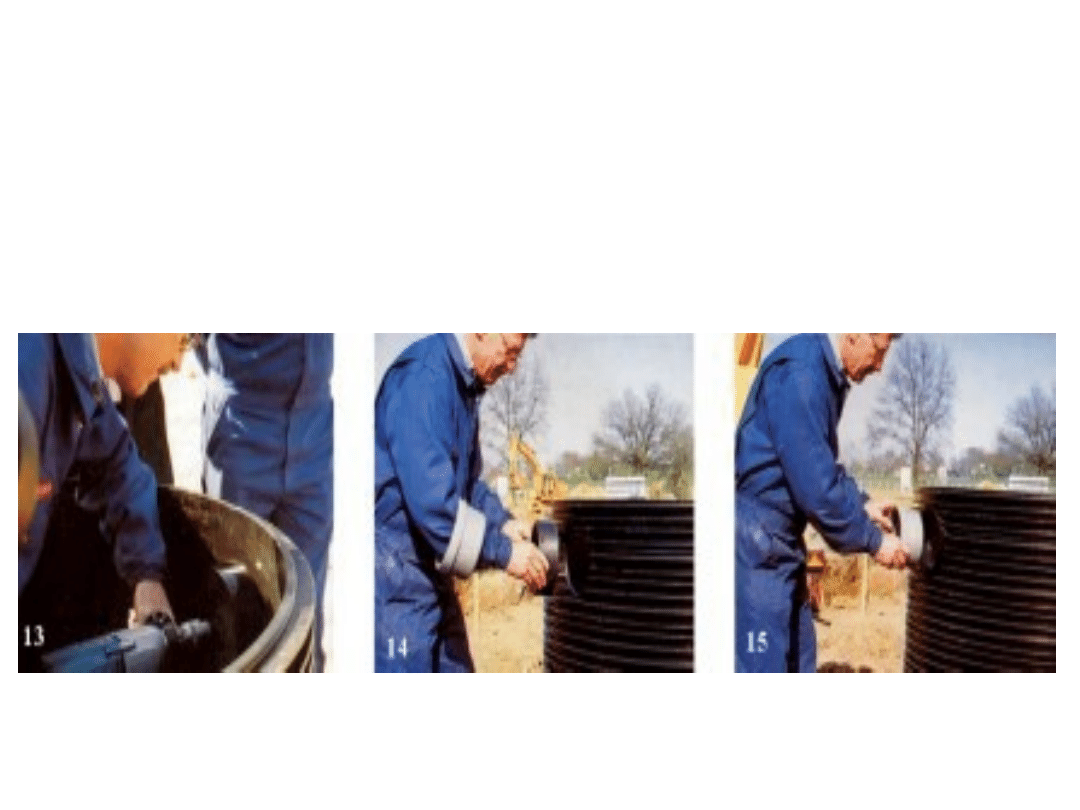

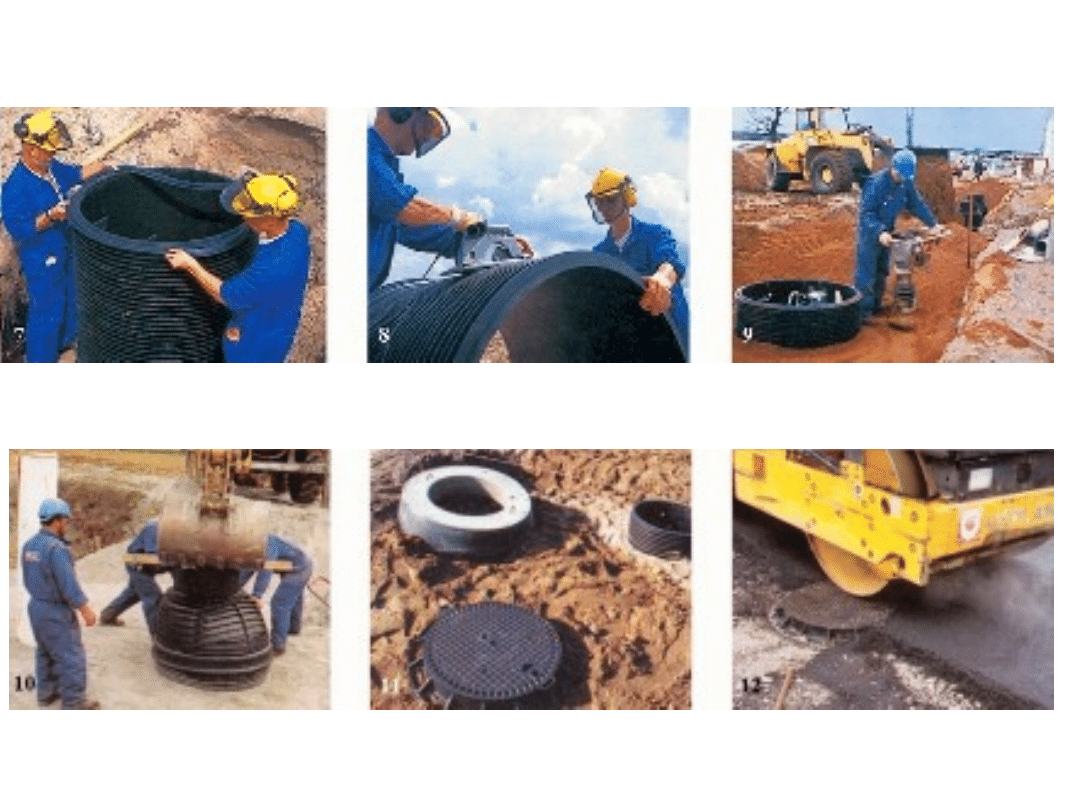

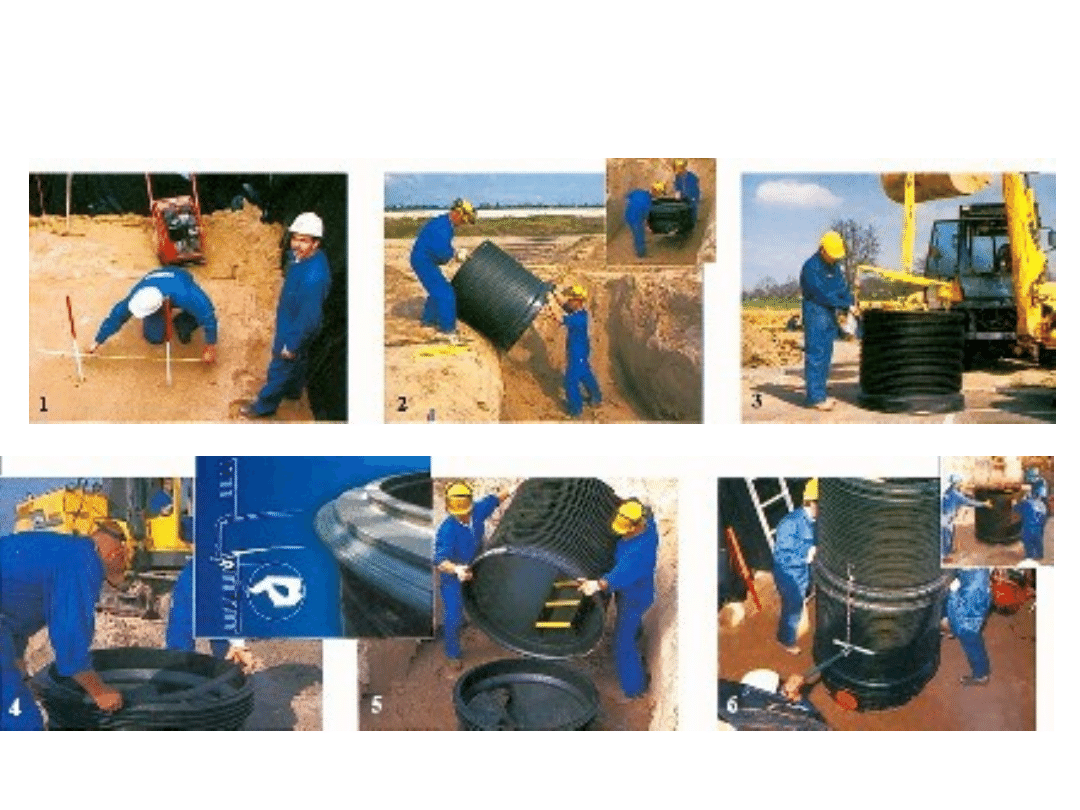

Montaż studzienki z PE

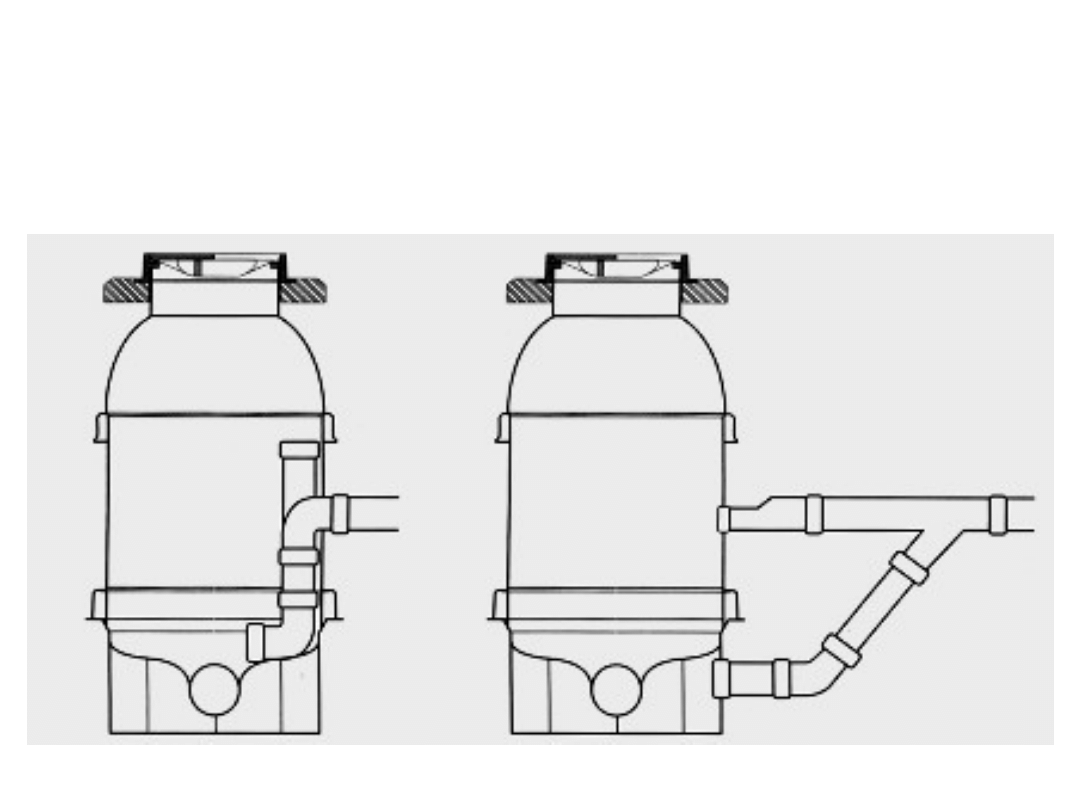

Studzienki kaskadowe

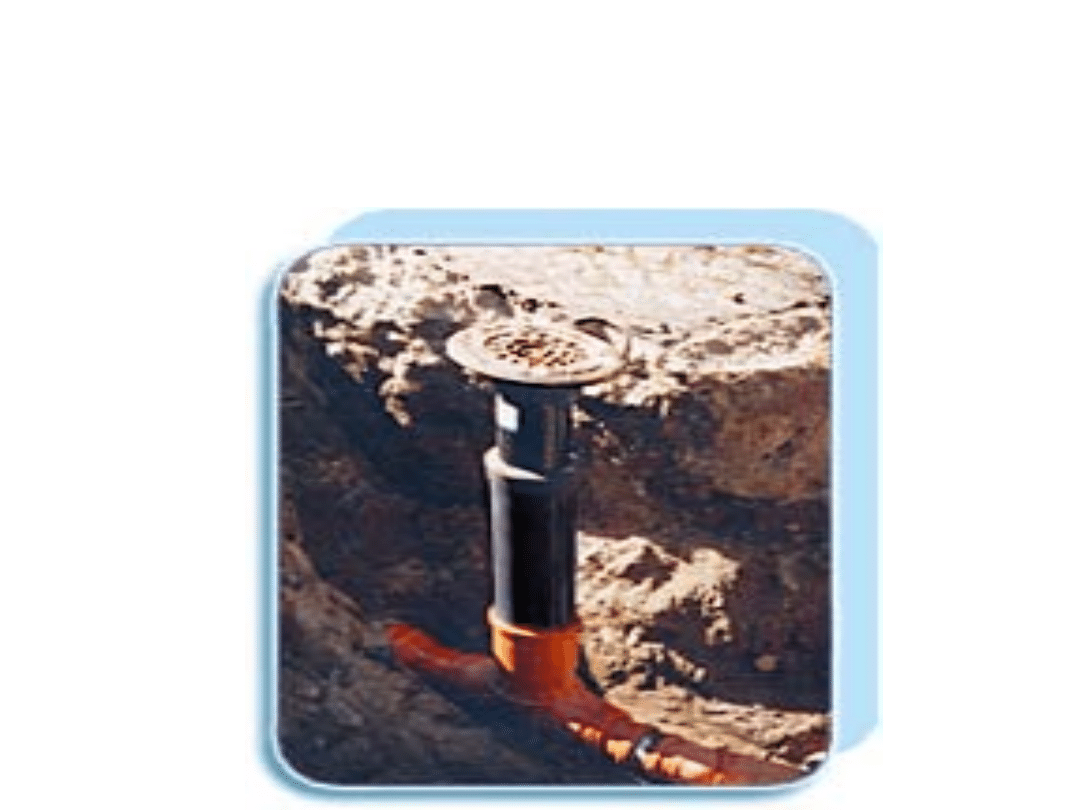

Studzienka kontrolna

D = 315 mm

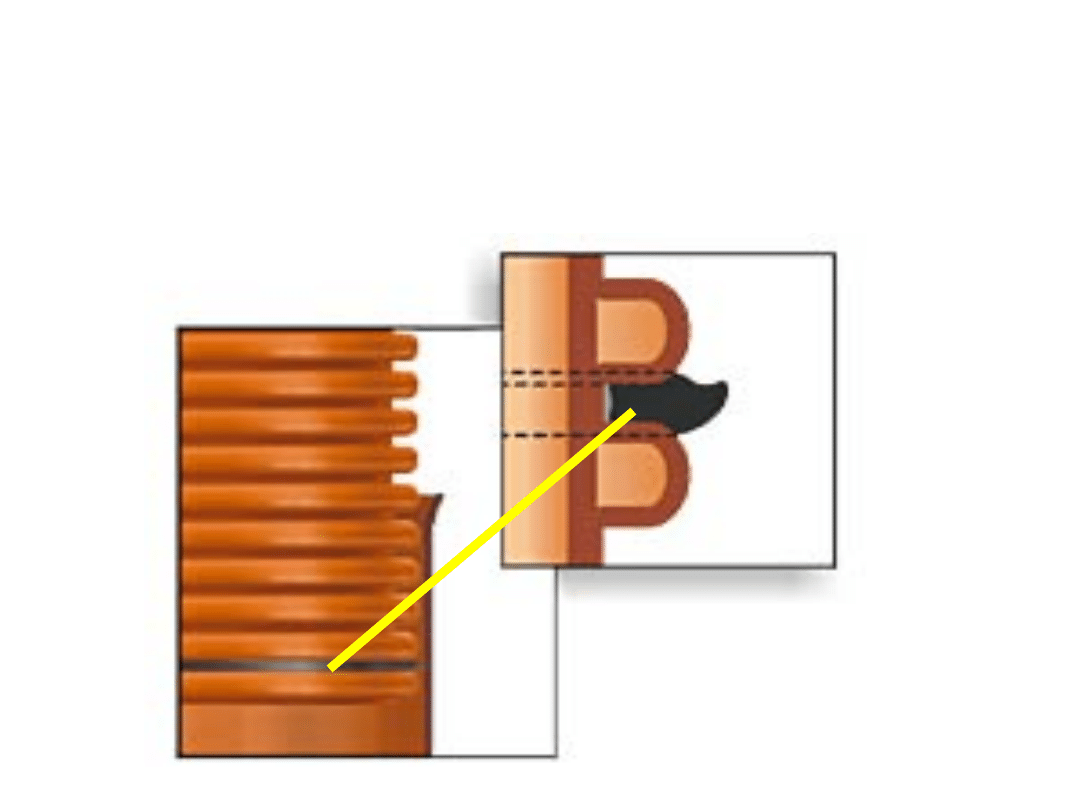

Złącze rur z PVC





Montaż   przyłącza





Próba szczelności wg PN-EN

1610

dla rur o D = 100 - 600 mm

• Metoda L (od niem. Luft) – powietrzna

LA: p = 1 kPa, Δp = 0,25 kPa, t = 5 - 14 min
LB: p = 5 kPa, Δp =1 kPa, t = 4 - 11 min

  LC: p = 10 kPa, Δp = 1,5 kPa, t = 3 - 8 min

LD: p = 20 kPa, Δp = 1,5 kPa, t = 1,5 – 4 min

• Metoda



W – wodna 10-50 kPa (1-5 m H

2

O)





Dopuszczalne straty wody

w ciągu 30 min

•0,15 L/m

2

 - rurociągi

•0,2 L/m

2

 – rurociągi ze

studzienkami

•0,4 L/m

2

 – studzienki lub

komory

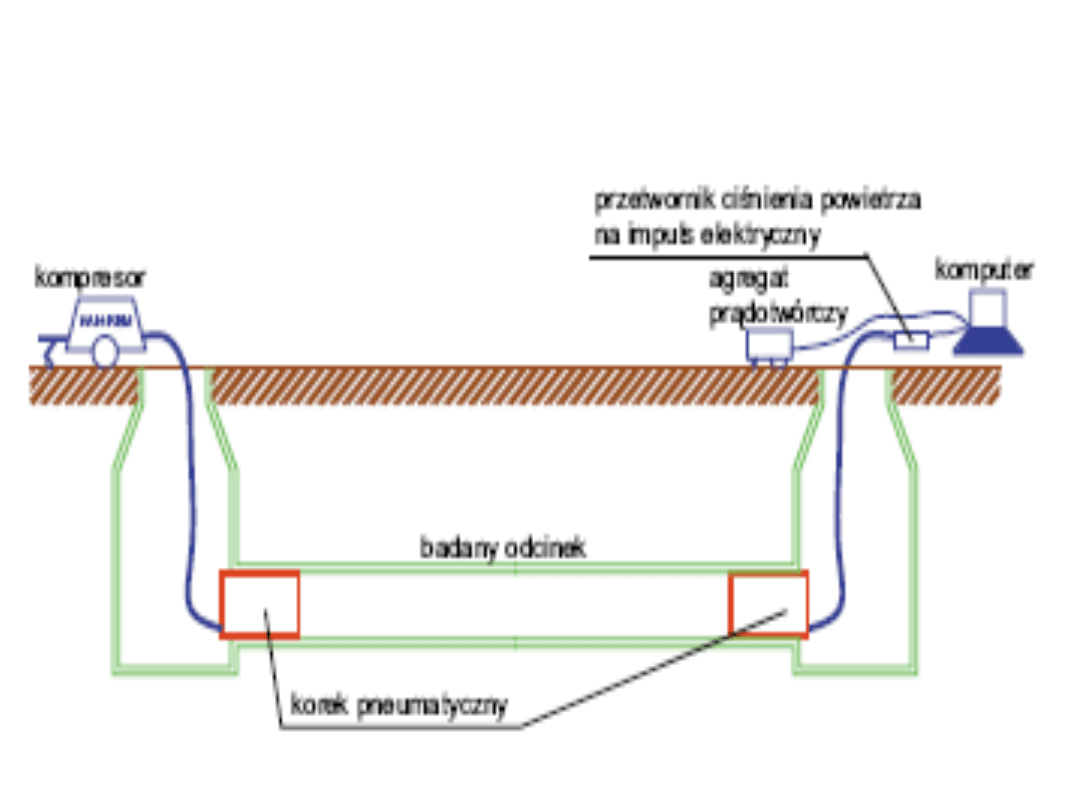

Powietrzna próba

szczelności L

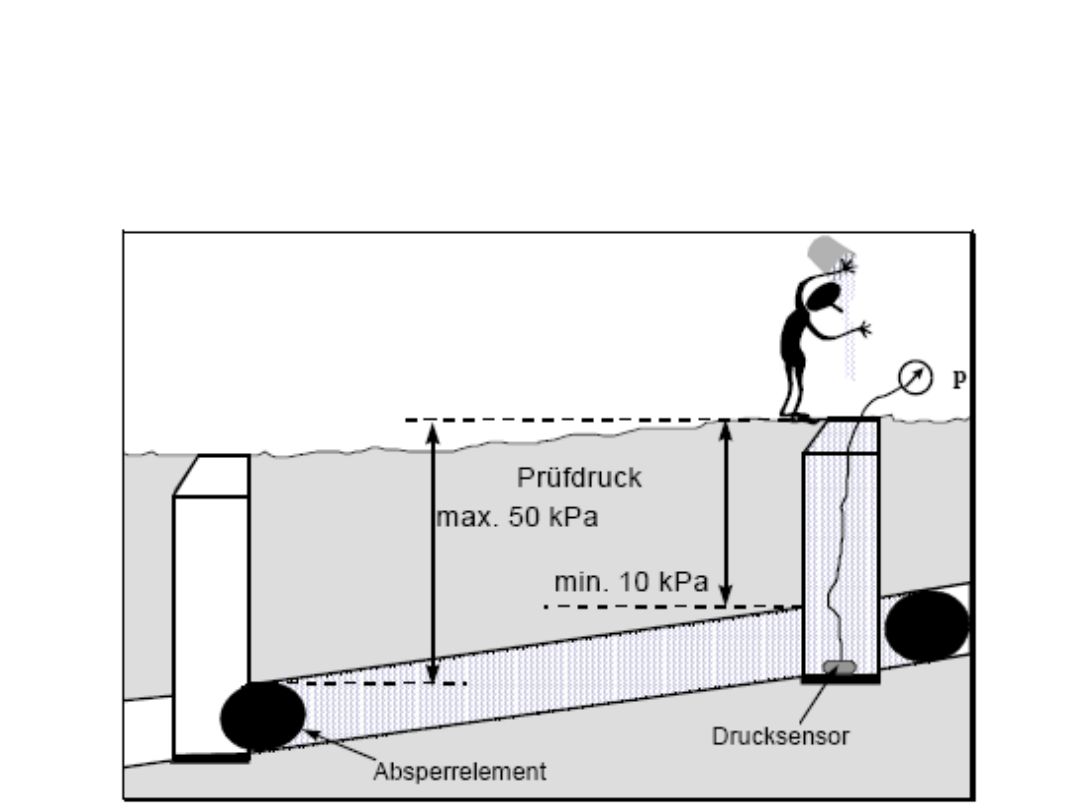

Próba wodna





Manometr z komputerem

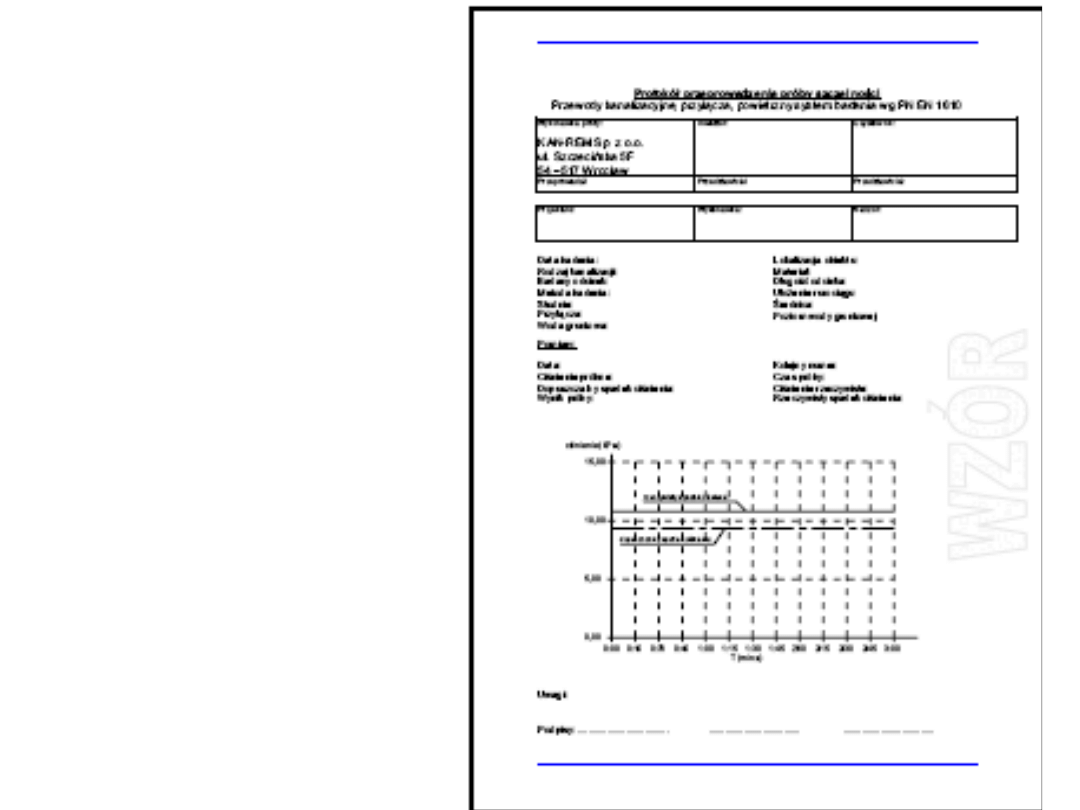

Formularz

 protokołu

przepro-

wadzenia

próby

szczelności





Literatura

• Błażejewski R. Kanalizacja wsi.

PZITS, Poznań, 2003

•

http://instsani.webd.pl/
przykawy.htm



• PN-EN 1610 Budowa i badania

przewodów kanalizacyjnych. PKN,
Warszawa, 2002
