PROJEKTOWANIE MASZYN

USZCZELNIENIA

Opracował: dr hab. inż. Józef Salwiński prof.

n. AGH

2

PROJEKTOWANIE MASZYN - uszczelnienia

PROJEKTOWANIE MASZYN – uszczelnienia

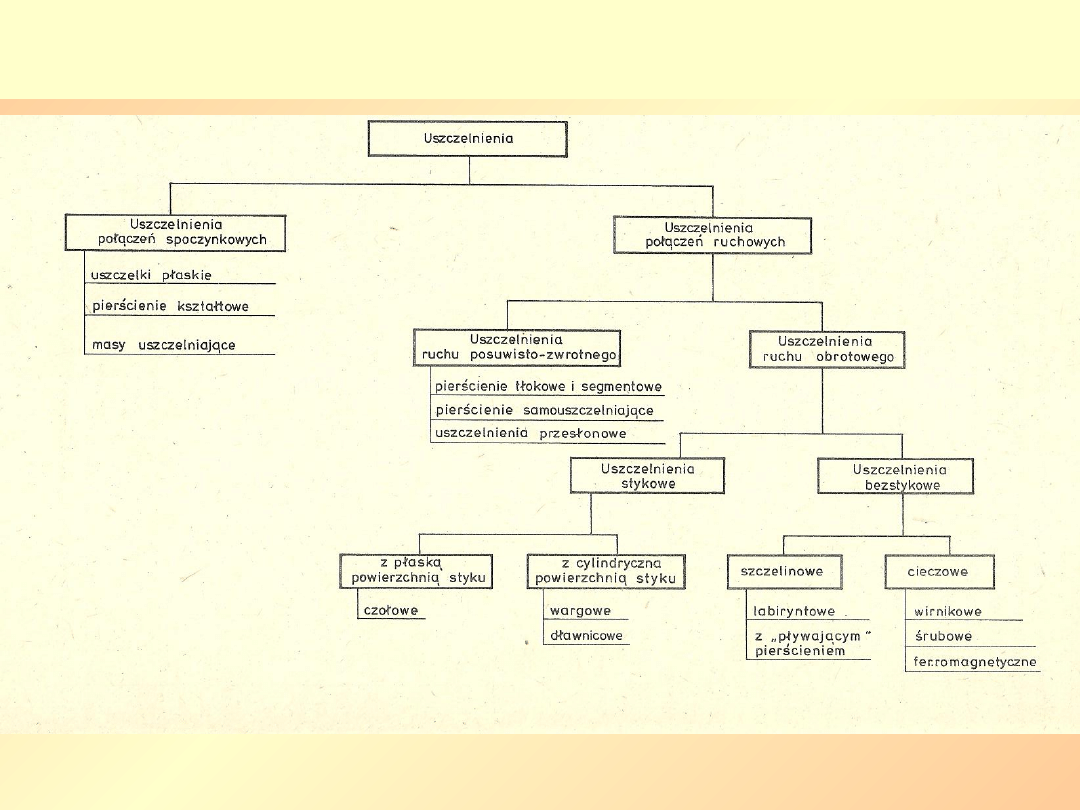

klasyfikacja

4

PROJEKTOWANIE MASZYN – uszczelnienia

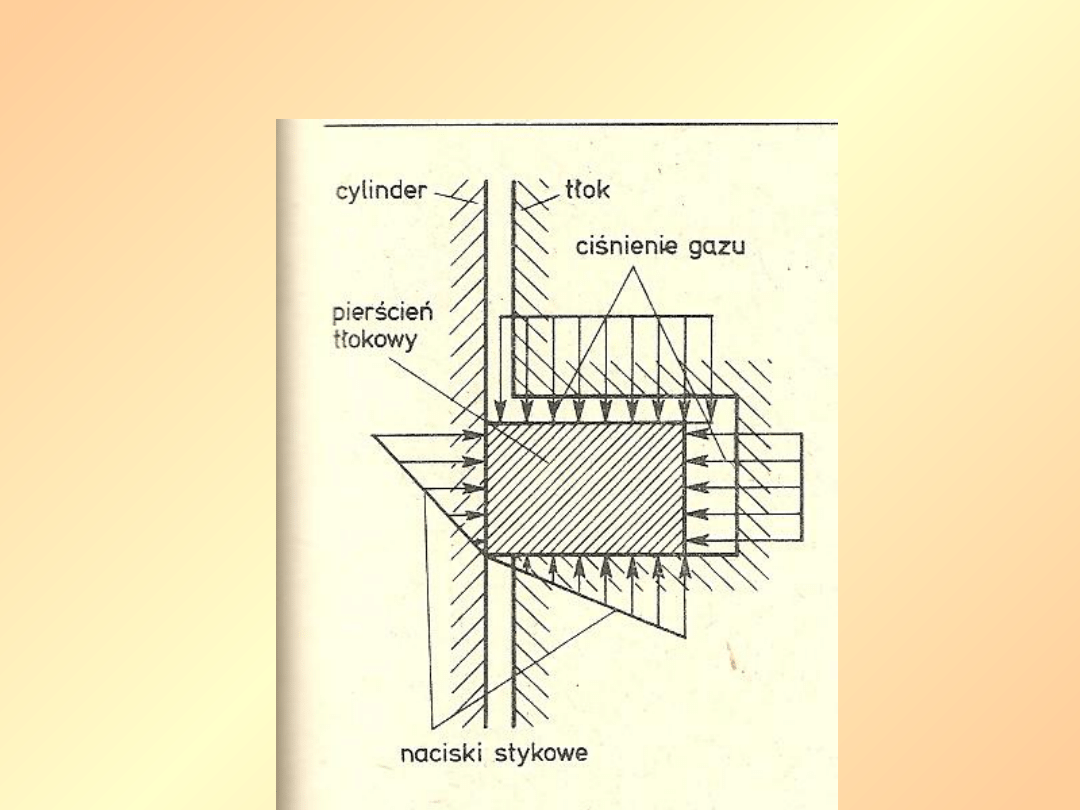

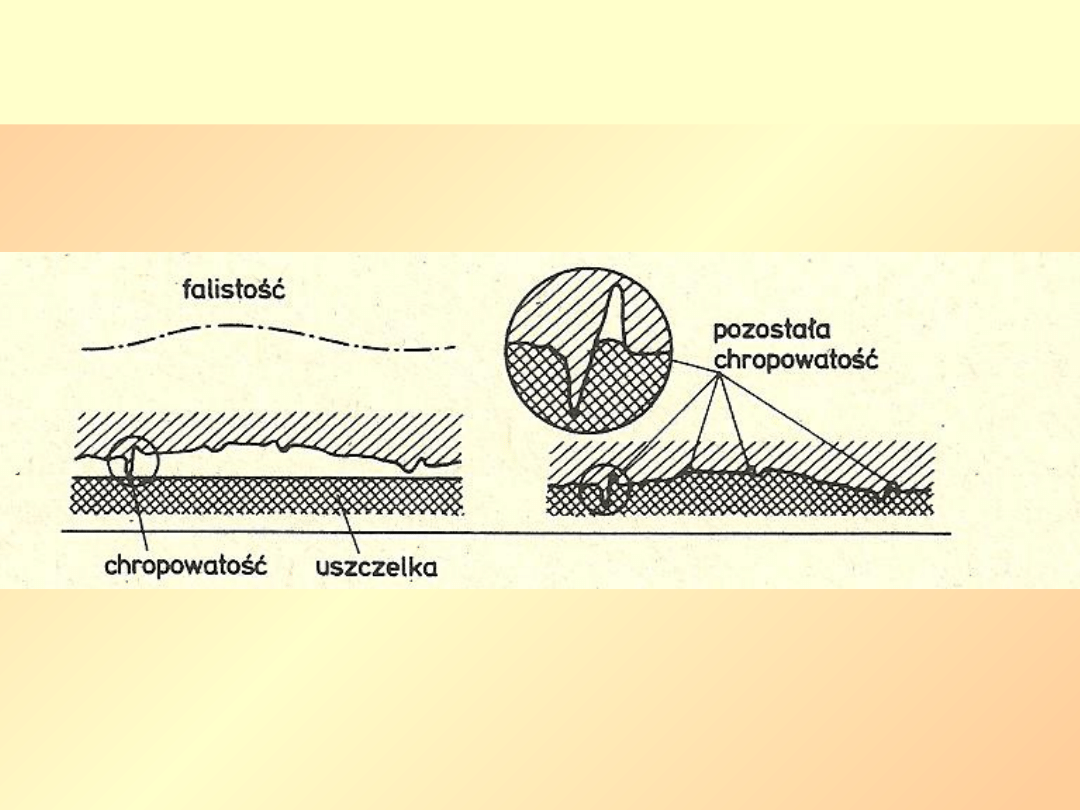

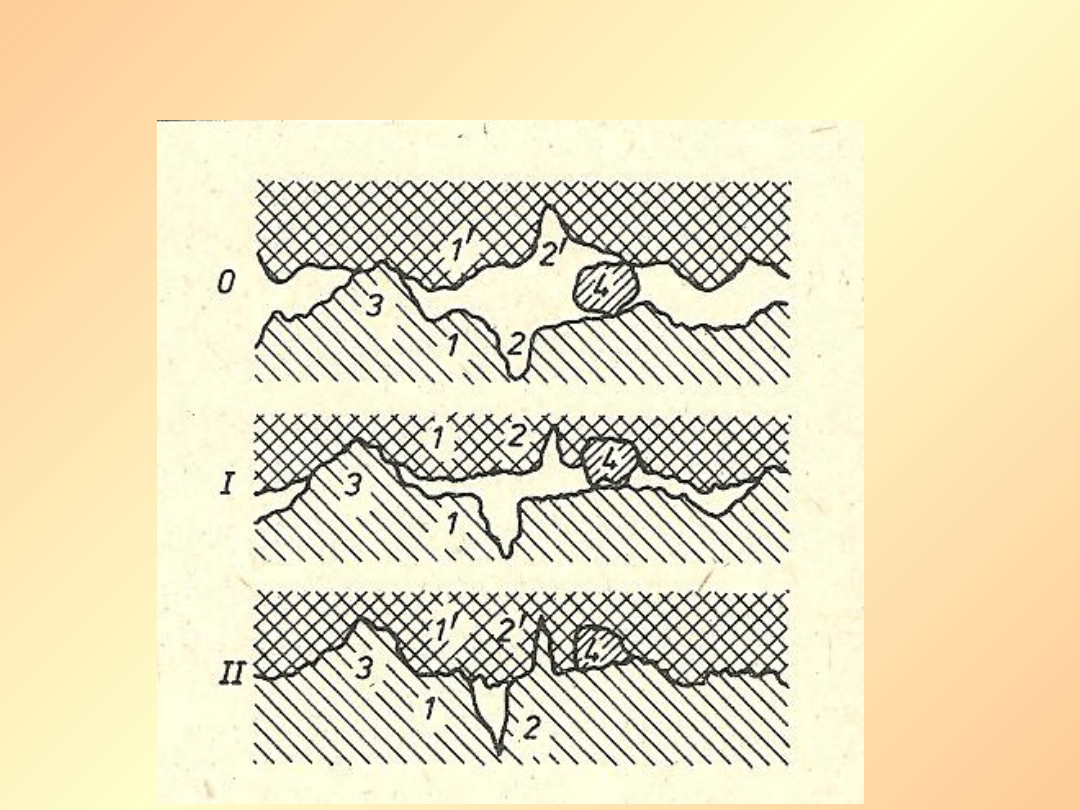

mechanizm uszczelniania

5

PROJEKTOWANIE MASZYN – uszczelnienia

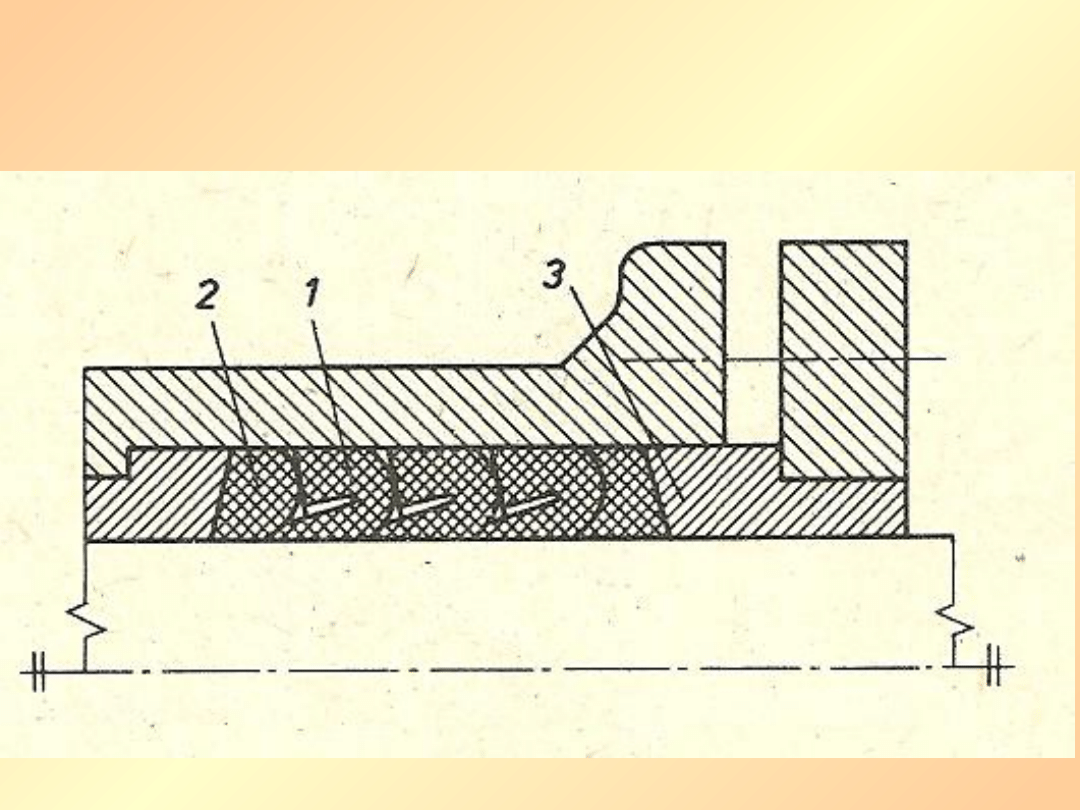

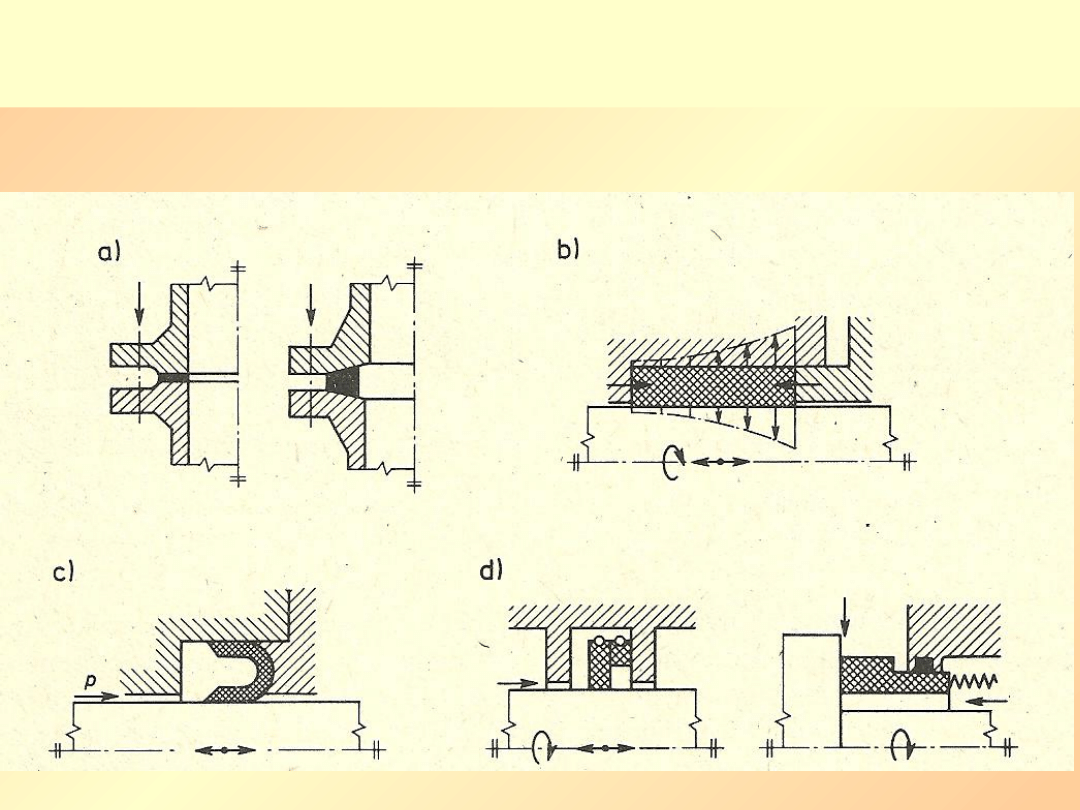

wywieranie nacisku

6

PROJEKTOWANIE MASZYN – uszczelnienia

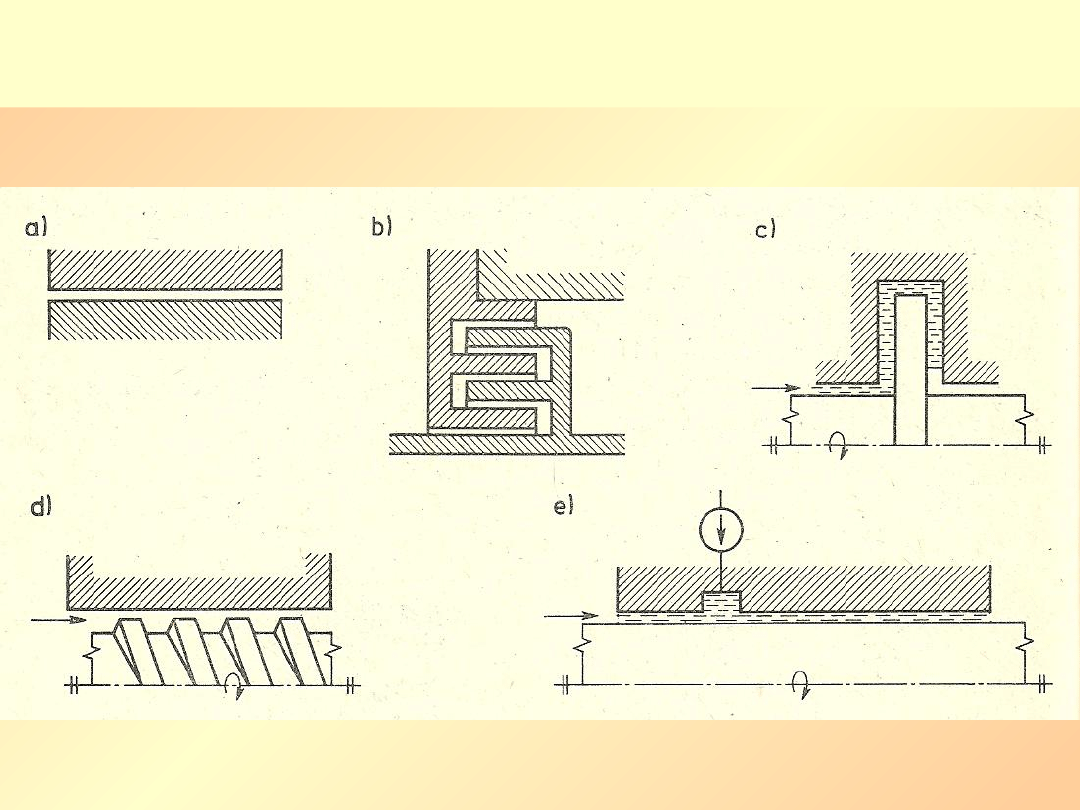

uszczelnienia bezstykowe

PROJEKTOWANIE MASZYN – uszczelnienia

uszczelnienia spoczynkowe

PROJEKTOWANIE MASZYN – uszczelnienia

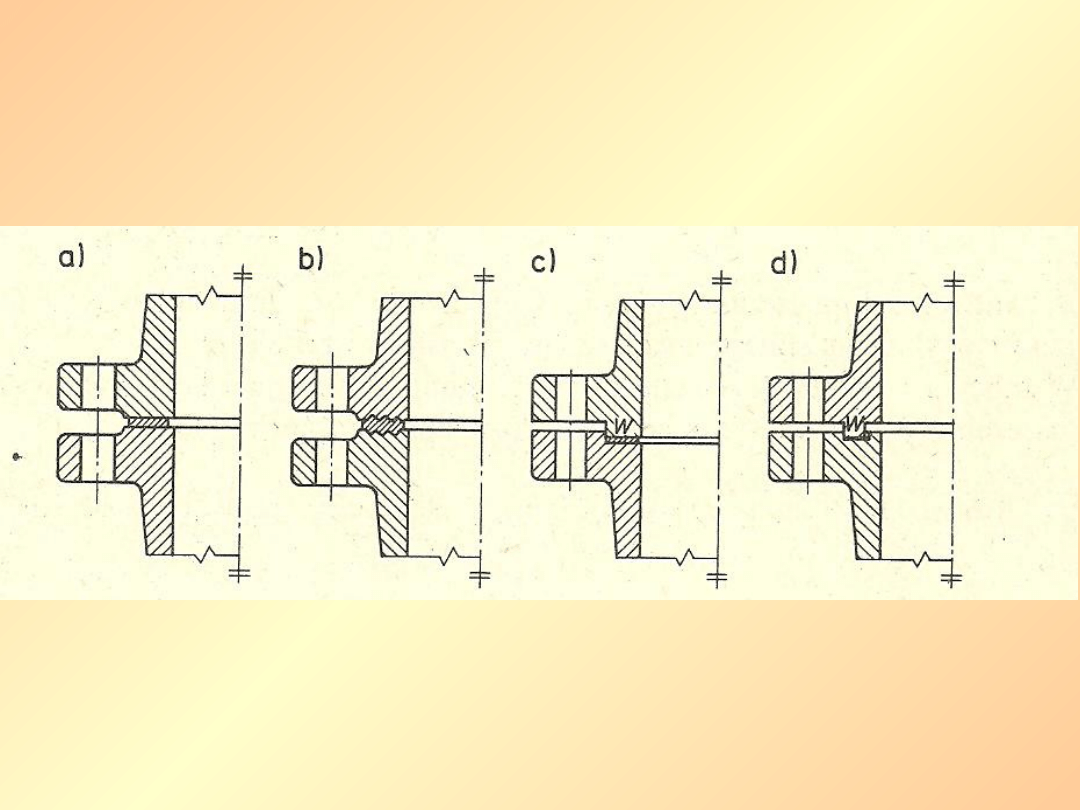

uszczelnienia spoczynkowe, płaskie

9






















































PROJEKTOWANIE MASZYN – uszczelnienia

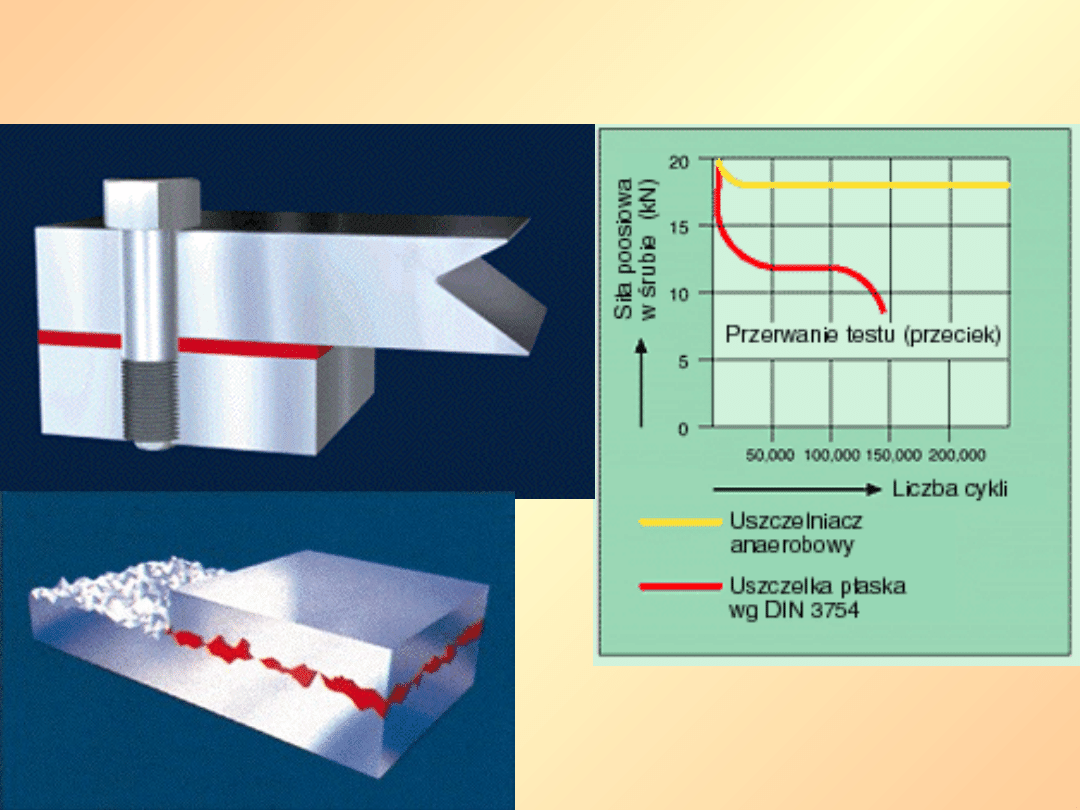

Płynne uszczelnienia kołnierzowe sztywne (anaerobowe),

elastyczne (silikonowe)

10

PROJEKTOWANIE MASZYN – uszczelnienia

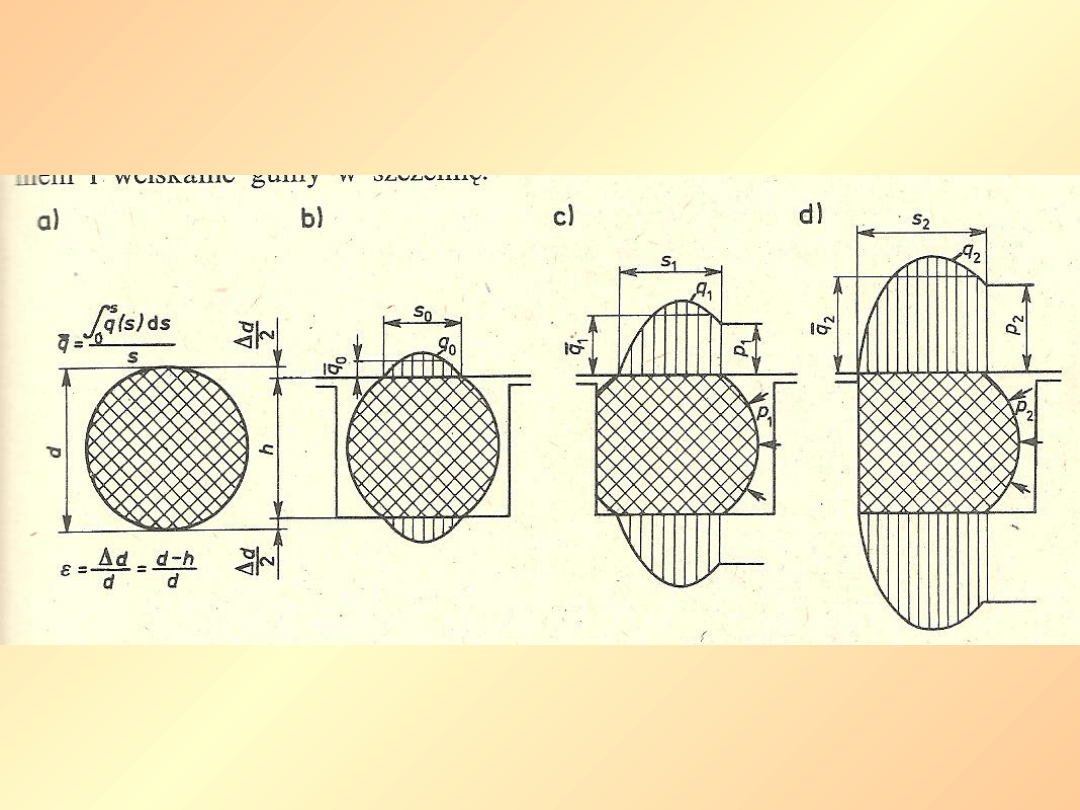

Pierścień typu O

11

PROJEKTOWANIE MASZYN – uszczelnienia

Ruch posuwisto-zwrotny

12

PROJEKTOWANIE MASZYN – uszczelnienia

Ruch posuwisto-zwrotny

13

PROJEKTOWANIE MASZYN – uszczelnienia

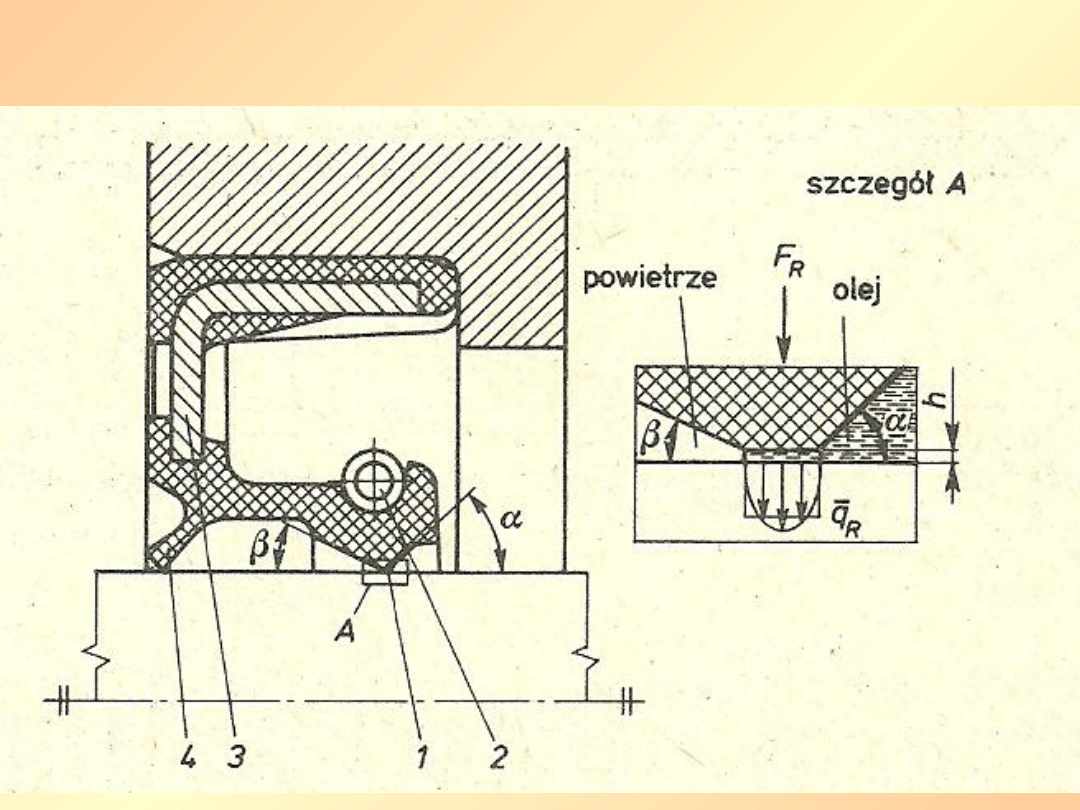

Ruch obrotowy – u. wargowe

PROJEKTOWANIE MASZYN – uszczelnienia

Ruch obrotowy – u. wargowe

15

PROJEKTOWANIE MASZYN – uszczelnienia

usczelnienie pierścieniem filcowym,

uszczelnienie bezstykowe

16

PROJEKTOWANIE MASZYN – uszczelnienia

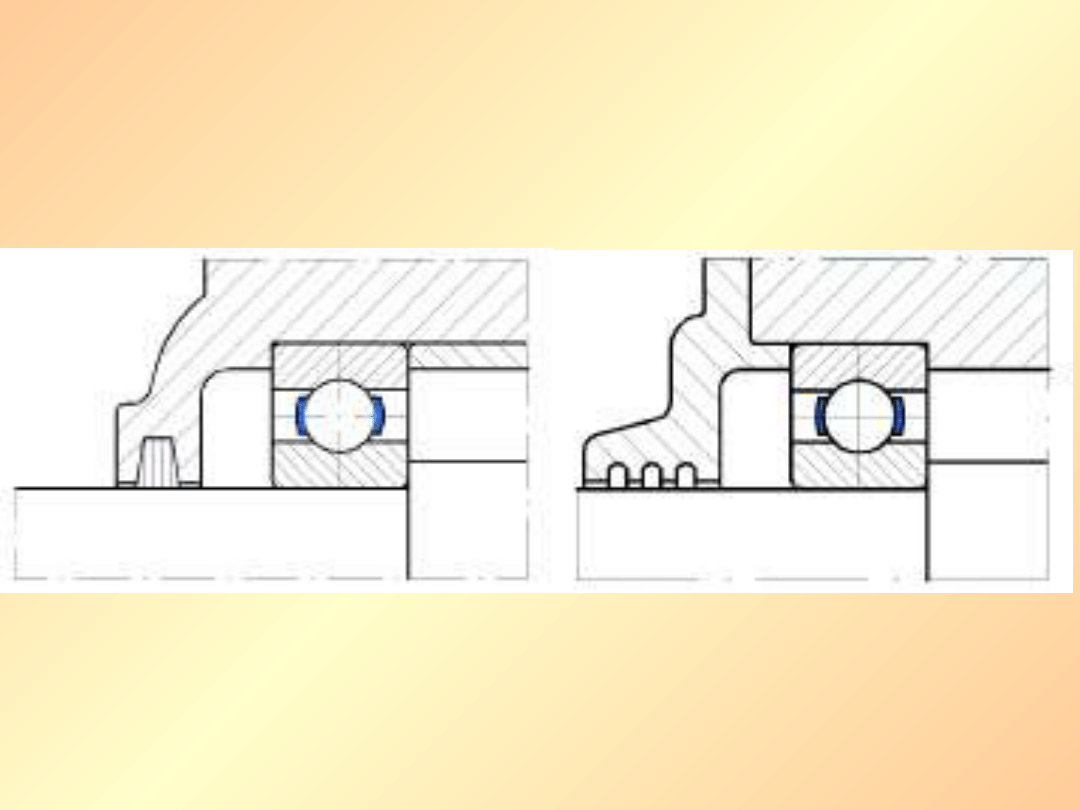

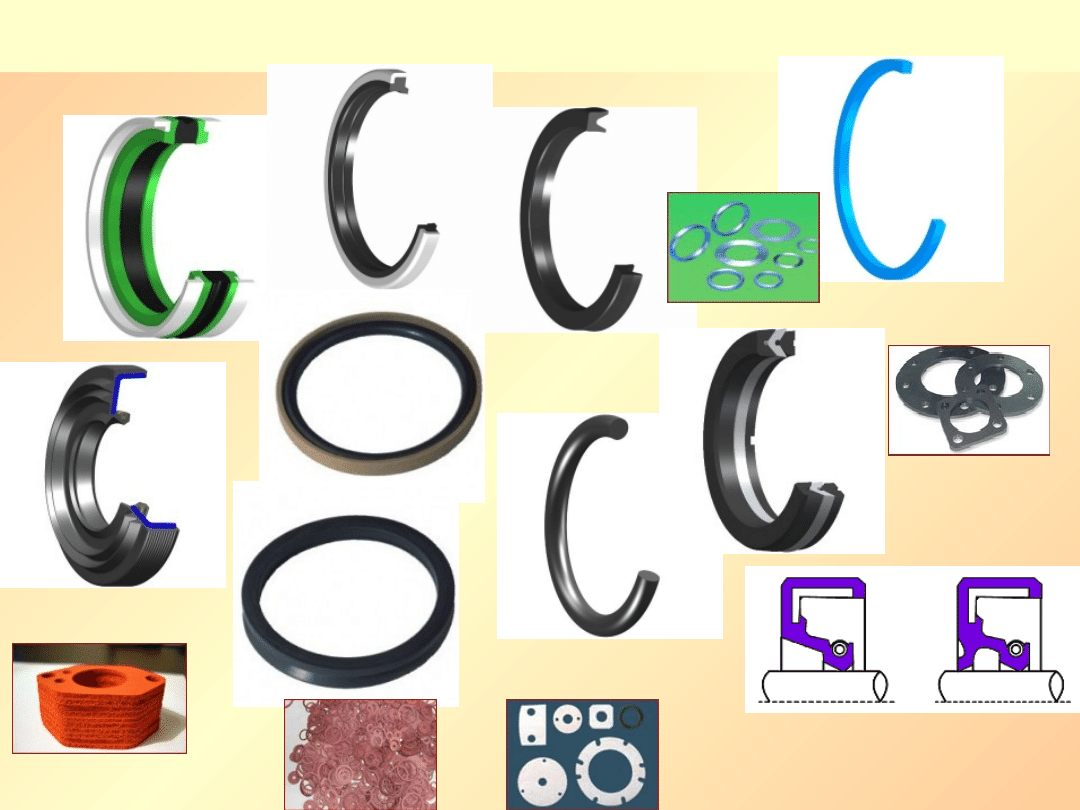

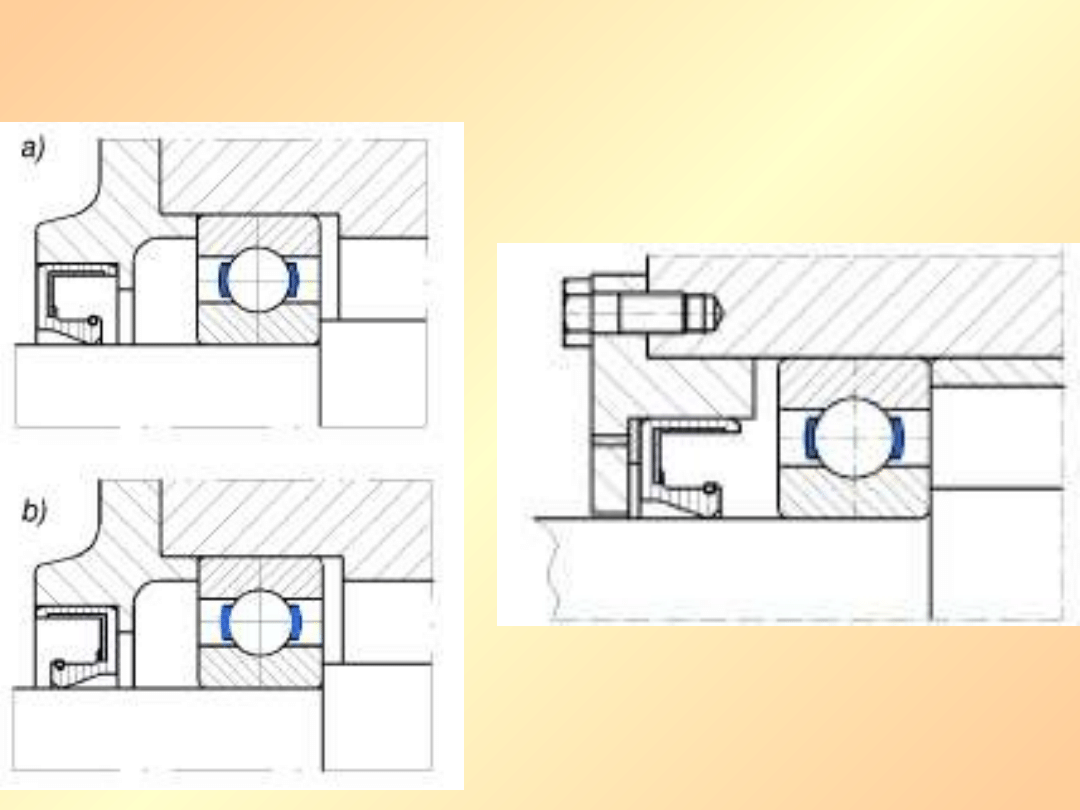

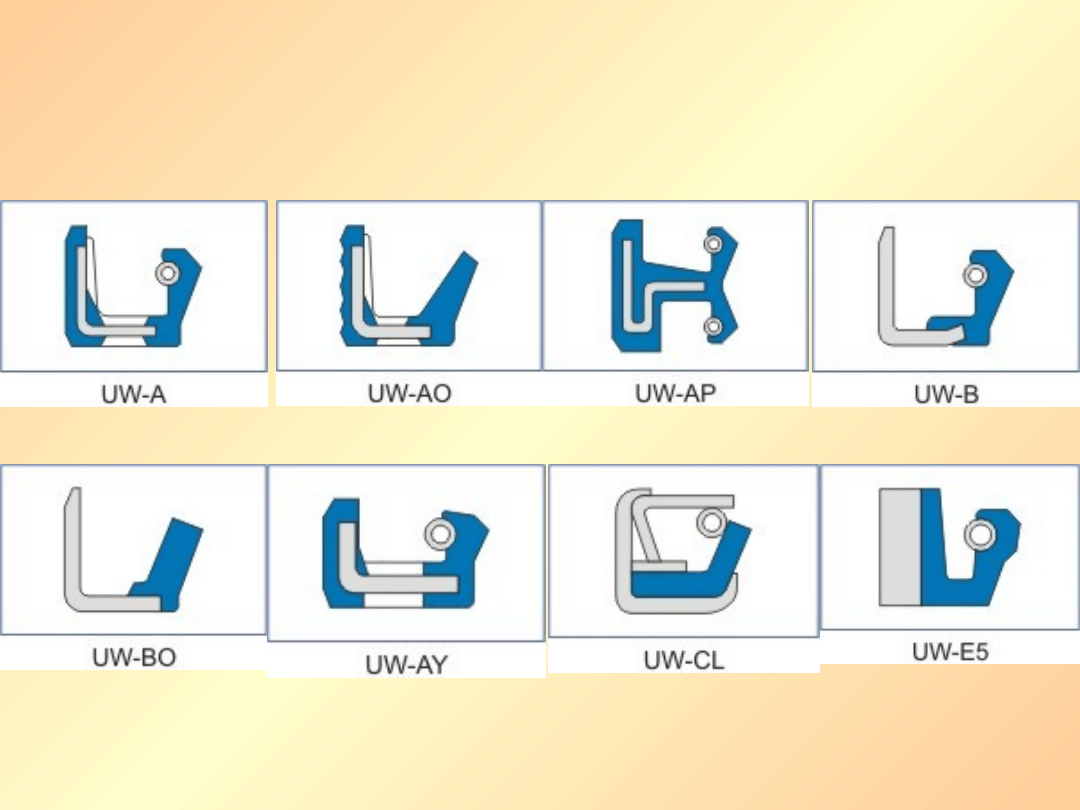

Uszczelnienia wargowe – różne zabudowy

ułatwiony demontaż

17

PROJEKTOWANIE MASZYN – uszczelnienia

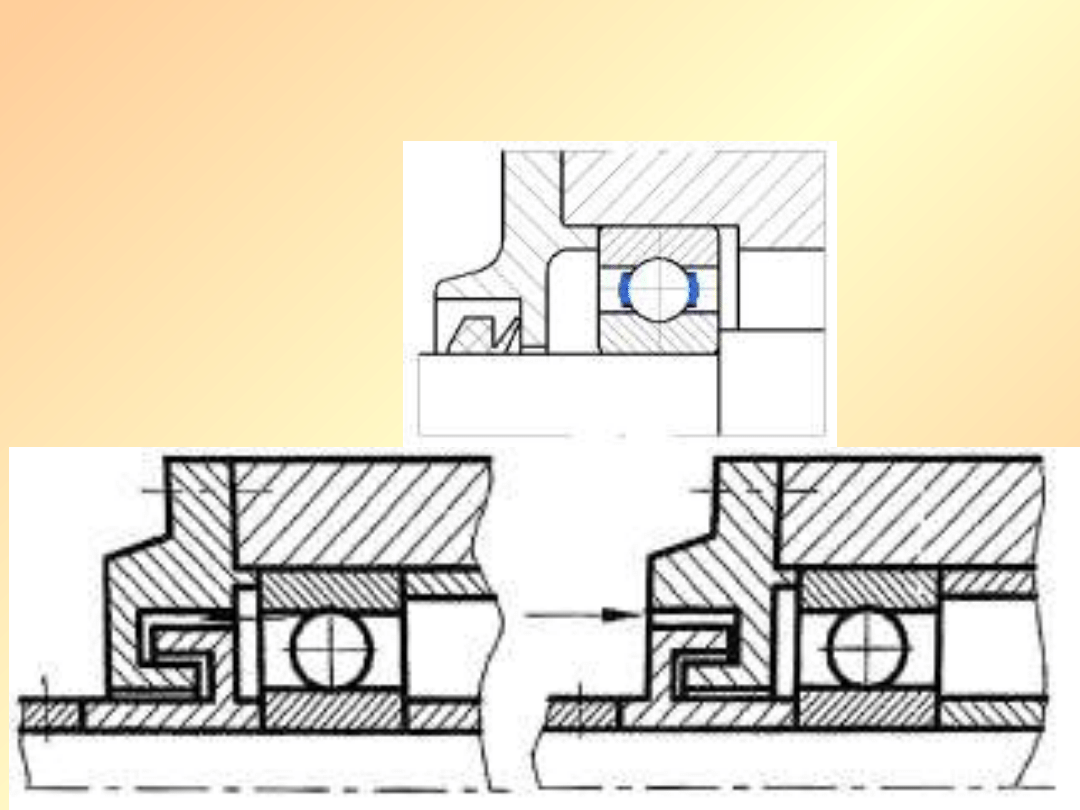

uszczelnienia wargowe osiowe, uszczelnienie labiryntowe

ochrona przed : zanieczyszczeniami

przed ubytkiem smaru

18

PROJEKTOWANIE MASZYN – uszczelnienia

Przegląd materiałów uszczelniających

1. Papier i tektura
2. Skóra
3. Fibra
4. Włókna roślinne
5. Filc
6. Korek
7. Azbest
8. Guma
9. Tworzywa sztuczne
10. Grafit, węgiel, elektrografit
11. Metale
12. Wypełniacze
13. Masy uszczelniające
14. Smary uszczelniające

19

PROJEKTOWANIE MASZYN - uszczelnienia

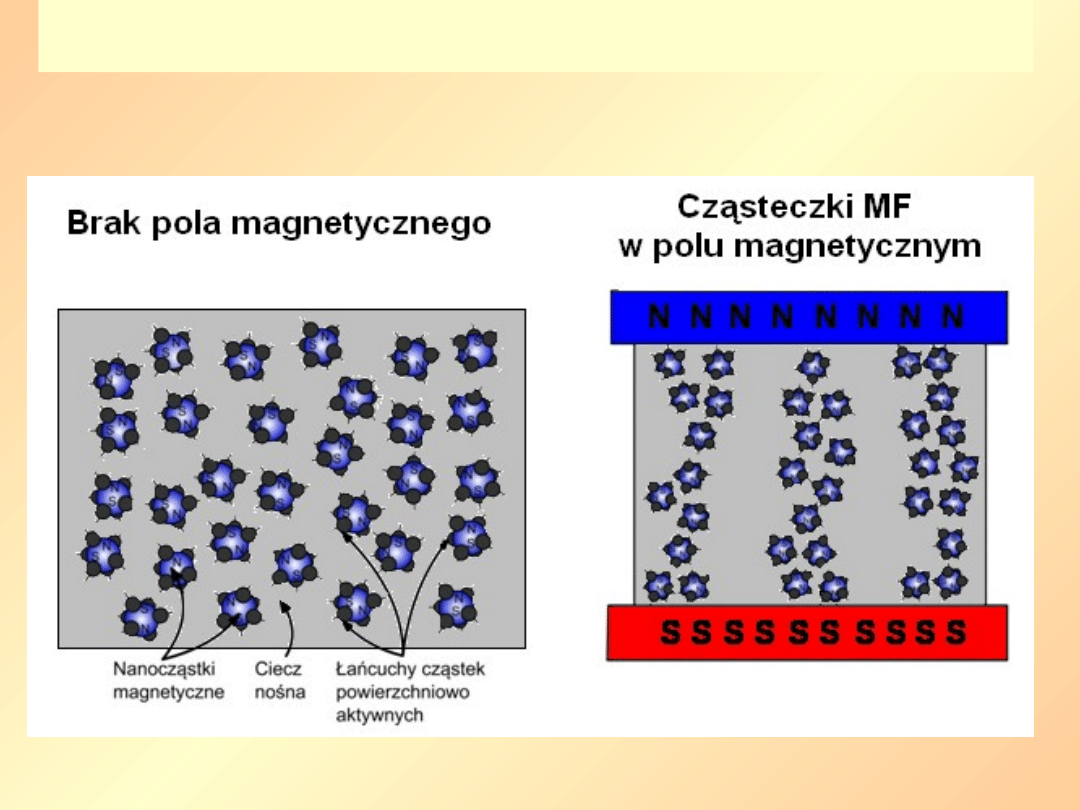

Rozkład cząsteczek w cieczy magnetycznej

20

PROJEKTOWANIE MASZYN - uszczelnienia

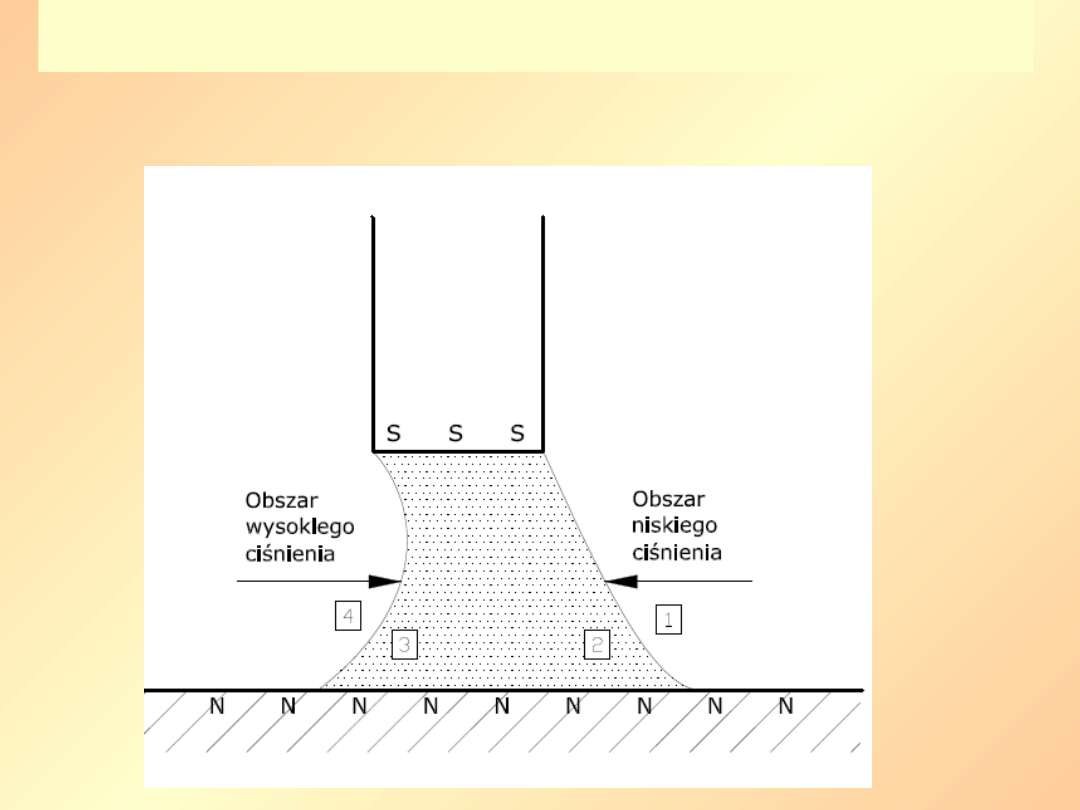

Oddziaływanie ciśnienia i pola magnetycznego

21

PROJEKTOWANIE MASZYN - uszczelnienia

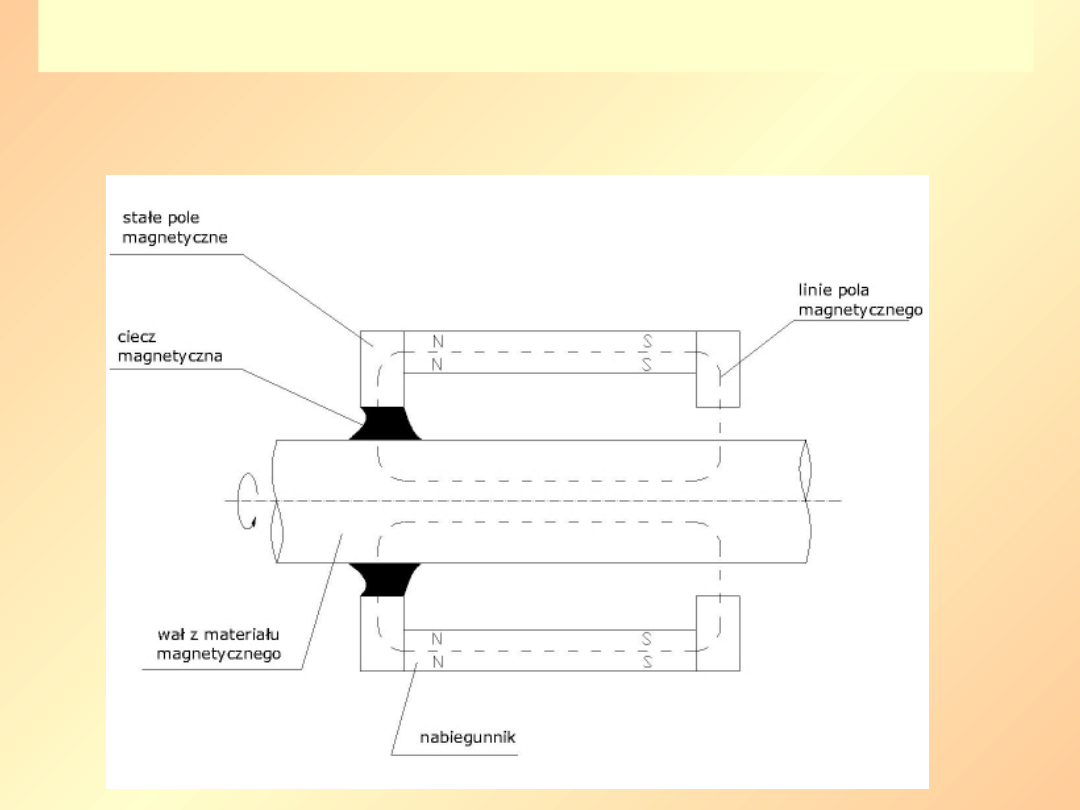

Schemat uszczelnienia z cieczą magnetyczną

22

MODELOWANIE W PROJEKTOWANIU MASZYN

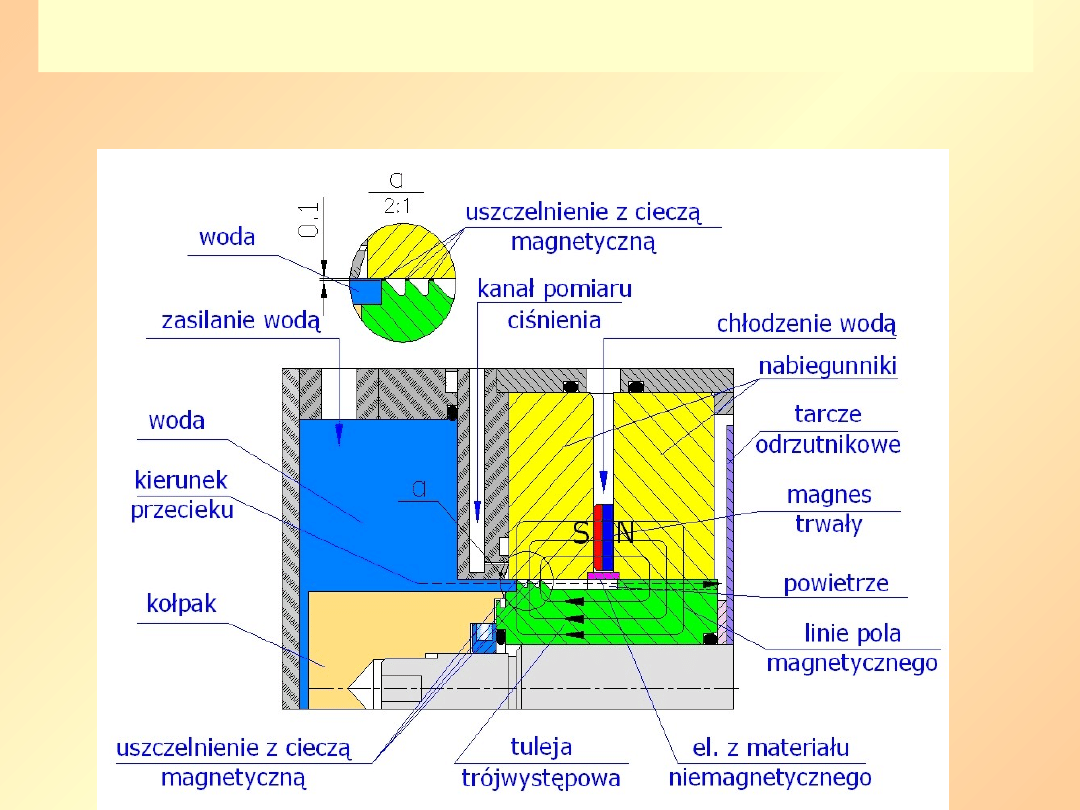

Uszczelnienie z cieczą magnetyczną wału obrotowego

PROJEKTOWANIe MASZYN - uszczelnienia

Materiały magnetyczne w

zastosowaniach technicznych

- stal węglowa, później wolframowa i
chromowa.

- stal kobaltowa (7%)

- stal Alnico zawiera żelazo, kobalt,

aluminium, nikiel.

- Ticonal II – odmiana anizotropowa

- Ferryty - związki tlenków żelaza i innych
metali

- związki na bazie lantanowców (samar,
neodym)

24

PROJEKTOWANIE MASZYN – uszczelnienia

Ruch obrotowy – u. wargowe

pkmen_w1

W-s1, s2
