Agenda

• Podstawy XML

– Historia XML w pigułce
– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT
– Typ danych „XML”
– Metody typu „XML”
– Korzystanie z XML Schema

• Podsumowanie

2

informatyka +

• Podstawowa znajomość SQL

• Podstawowa znajomość SQL Server

• Podstawowa znajomość dowolnego języka

opartego o znaczniki (XML, HTML itp.)

• Chęć do nauki ;-)

Wymagania wstępne

3

informatyka +

Agenda

• Podstawy XML

– Historia XML w pigułce

– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT
– Typ danych „XML”
– Metody typu „XML”
– Korzystanie z XML Schema

• Podsumowanie

4

informatyka +

•lata ‘60 - poszukiwanie standardu dla
dokumentów drukarskich

•1978 - ANSI rozpoczyna prace nad
norma

•1983 - szósta wersja - SGML - staje się
standardem Urzędu Kontroli Skarbowej
USA

•1969 - IBM zaproponowali GML wraz z
hierarchiczna struktura oznaczeń

Wstęp i historia XML

1985 - SGML standardem Komisji UE oraz
Departamentu Obrony USA

1986 SGML w wersji ISO 9979:1986

Dziś mamy nowe standardy ISO oraz HTML,
XML, XSL i inne - wszystko na podstawie
z

ałożeń GML/SGML

Wstęp i historia XML

Rozwój języków uogólnionego

znakowania tekstu

• 1969: GML – Generalized Markup Language

(IBM; Goldfarb, Mosher, Laurie).

• 1986: SGML – Standard Generalized Markup Language,

ISO 8879:1986.

• 1991: powstaje World Wide Web.
• 1994: HTML 2.0 zdefiniowany jako zastosowanie SGML-

a.

• 1998: XML – Extensible Markup Language,

World Wide Web Consortium.

Cele jakie sobie założono przy

tworzeniu XML

• XML powinien być bezpośrednio używalny w Internecie.
• XML powinien wspierać wiele różnorodnych aplikacji.
• XML powinien być kompatybilny z SGML-em.
• Pisanie programów przetwarzających dokumenty XML

powinno być proste.

• Liczba opcjonalnych cech XML-a powinna być

ograniczana do absolutnego minimum, najlepiej zera.

• Dokumenty XML powinny być czytelne dla ludzi i

przejrzyste.

• Projekt XML-a powinien zostać przygotowany szybko.
• Projekt XML-a powinien być formalny i zwięzły.
• Dokumenty XML powinny być łatwe do stworzenia.

Cechy języka XML

• XML nie jest nowy – powstało wiele aplikacji

,systemów , publikacji dotyczących tego języka

• XML jest językiem tekstowym(dokumenty XML są

plikami tekstowymi)

• XML jest rozszerzalny – można dodawać własne

znaczniki i tworzyć własne standardy

• XML jest elastyczny - łatwo można zmieniać strukturę

dokumentu XML

• XML jest międzynarodowy – zalecane jest stosowanie

standardu Unicode

• XML sam się opisuje – nazwy znaczników mogą

interpretować zawartość

Cechy języka XML

• XML to rodzina języków i technologii – ilość standardów

związanych z XML ciągle rośnie

• XML jest standardem otwartym
• XML jest nielicencjonowany!!!!!!
• XML jest niezależny od platformy sprzętowej i

programowej

• XML jest łatwy w użyciu (chociaż początki mogą być

trudne)

• XML może być sformalizowany poprzez definicje DTD

lub XSD

• XML jest hierarchiczny - co umożliwia modelowanie

złożonych struktur

Agenda

• Podstawy XML

– Historia XML w pigułce

– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT
– Typ danych „XML”
– Metody typu „XML”
– Korzystanie z XML Schema

• Podsumowanie

11

informatyka +

Reguły tworzenia dokumentów XML

• Dokument XML składa się z elementów, które mogą zawierać

atrybuty wraz z ich wartościami, tekst oraz inne elementy

• Dokument XML musi zawierać dokładnie jeden element główny

(tzw. root), który zawiera w sobie pozostałe elementy

• Element składa się ze znaczników (otwierającego i

zamykającego):

<kodPocztowy>

…zawartość

…</kodPocztowy >

<budynek/>

(brak zawartości – można stosować skróconą

formę )

• Elementy mogą być zagnieżdżone:

<email><wartosc>

Jan

</wartosc></email>

• Elementy nie mogą się „przecinać”:

<email><wartosc>

Jan

</email></wartosc>

12

informatyka +

Reguły tworzenia dokumentów XML c.d.

• Elementy mogą zawierać atrybuty, które muszą posiadać

wartość (ujętą w apostrofy lub cudzysłów):

<wartosc

typKomunikatora

="

Skype

">

janekNowak

</wartosc>

• Wielkość liter ma znaczenie

<budynek>

124A

</Budynek>

• Do wykorzystania w treści dokumentu w miejscu znaków

specjalnych (mogących powodować problemy z interpretacją
dokumentu) przeznaczono tzw. encje:

– &lt; zastępującą znak <
– &gt; zastępującą znak >
– &quot; zastępującą znak ”
– &apos; zastępującą znak ‘
– &amp; zastępującą znak &

13

informatyka +

Błąd

Reguły tworzenia dokumentów XML c.d.

• Dokument spełniający wszystkie wymagania odnośnie swojej struktury

jest dokumentem poprawnie sformułowanym (well formed document)

• Z racji prostoty reguł – łatwo jest stworzyć narzędzie weryfikujące

poprawność sformułowania dokumentu. Istnieje wiele takich narzędzi
(parserów XML)

• Jeżeli chcemy oprócz samej składni narzucić dodatkowe reguły, to trzeba

skorzystać z dodatkowych technologii i narzędzi.

– DTD (Document Type Definition)
– XML Schema
– Relax NG
– Parsery walidujące

• Jeżeli dokument XML jest poprawnie sformułowany i spełnia wymagania

opisane w DTD lub XML Schema to jest dokumentem poprawnym (valid
document)

14

informatyka +

Agenda

• Podstawy XML

– Historia XML w pigułce
– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT
– Typ danych „XML”
– Metody typu „XML”
– Korzystanie z XML Schema

• Podsumowanie

15

informatyka +

XML alternatywą dla relacyjnych baz danych ?

Jeśli patrzeć na to od strony teoretycznej – czemu nie?

16

informatyka +

oHierarchiczna struktura oraz stosowanie
atrybutów pozwala modelować relacje

oXML Schema pozwala modelować dodatkowe
ograniczenia

oModelowanie może być bardziej pracochłonne i
nie każdy rodzaj ograniczeń da się
zaimplementować

XML alternatywą dla relacyjnych baz danych ?
C.d.

• W praktyce jednak pojawiają się problemy

– Wzrost rozmiaru pliku -> spadek wydajności
– Jednoczesny dostęp wielu użytkowników do pliku
– Transakcyjność i odporność na awarie

• Zamiast alternatywy – uzupełnienie możliwości baz

danych

– Przechowywanie danych o zróżnicowanej

strukturze

– Zwracanie wyników zapytań w formie XML
– Manipulowanie zawartością XML

17

informatyka +

Wynik wojny XML-SQL

• Pomimo tego, że XML jest pewną alternatywą dla

relacyjnych baz danych – wybrano najlepsze
rozwiązanie

18

informatyka +

Dwie konkurencyjne technologie „zmuszono” do współpracy!

Przykład uproszczenia schematu relacyjnej
bazy danych z wykorzystaniem XML

19

informatyka +

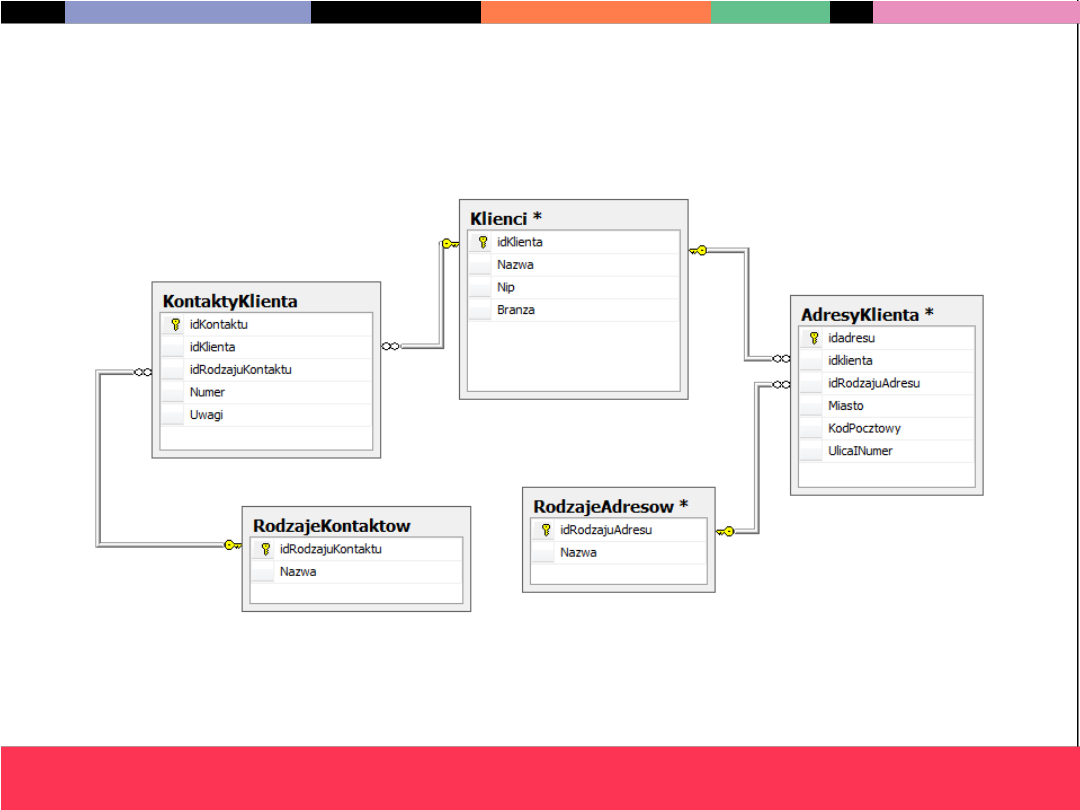

Fragment poprawnie zaprojektowanej relacyjnej bazy danych!

Przykład uproszczenia schematu relacyjnej
bazy danych z wykorzystaniem XML

20

informatyka +

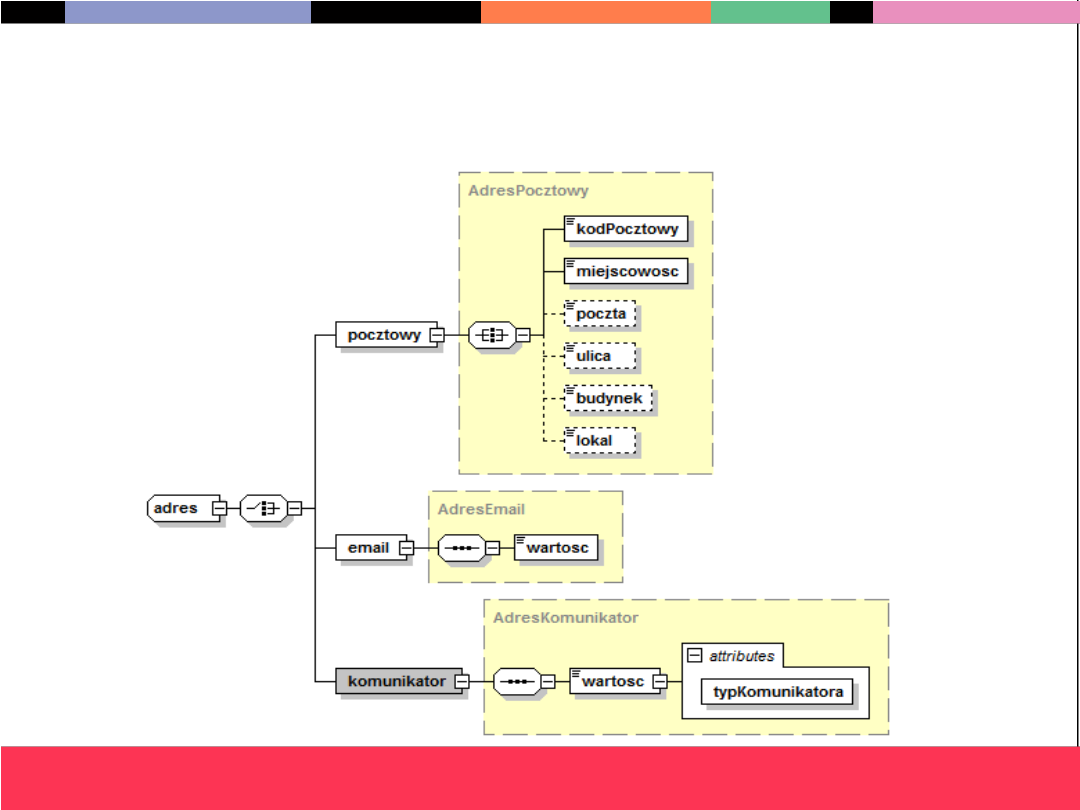

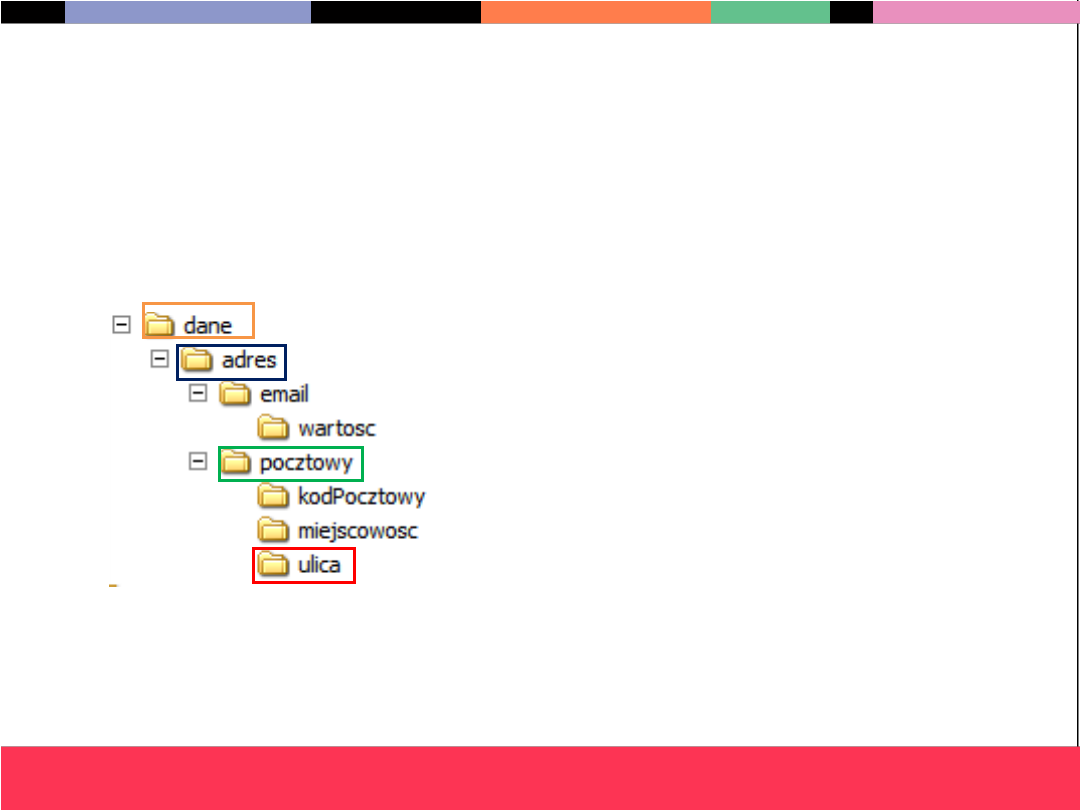

Schemat dokumentu XML zawierającego opis
adresów i kontaktów!

Przykład uproszczenia schematu relacyjnej
bazy danych z wykorzystaniem XML

21

informatyka +

… i zamiast pięciu tabel mamy tylko jedną - i
wszystkie potrzebne dane mogą być zapisane

Kolumna typu XML

przechowująca dane

zgodne ze schematem XML

pokazanym na

wcześniejszym slajdzie

A może uprościć to tak !!!!!!!

Agenda

• Podstawy XML

– Historia XML w pigułce
– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT

– Typ danych „XML”
– Metody typu „XML”
– Korzystanie z XML Schema

• Podsumowanie

22

informatyka +

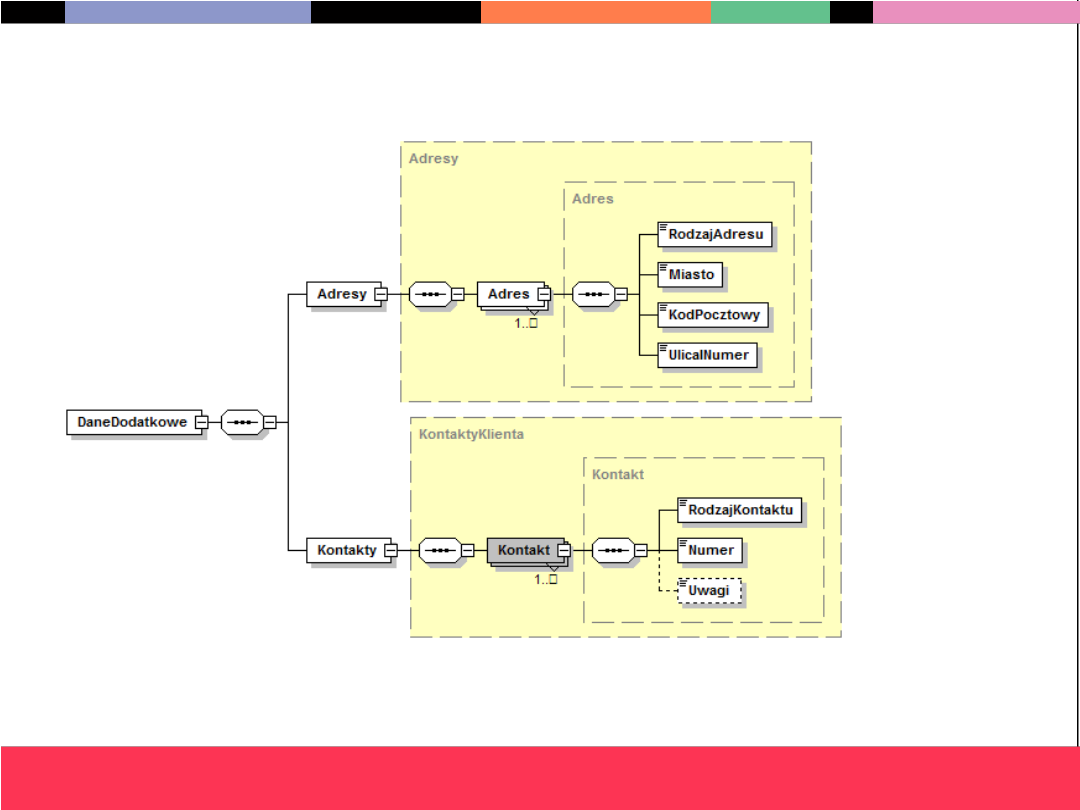

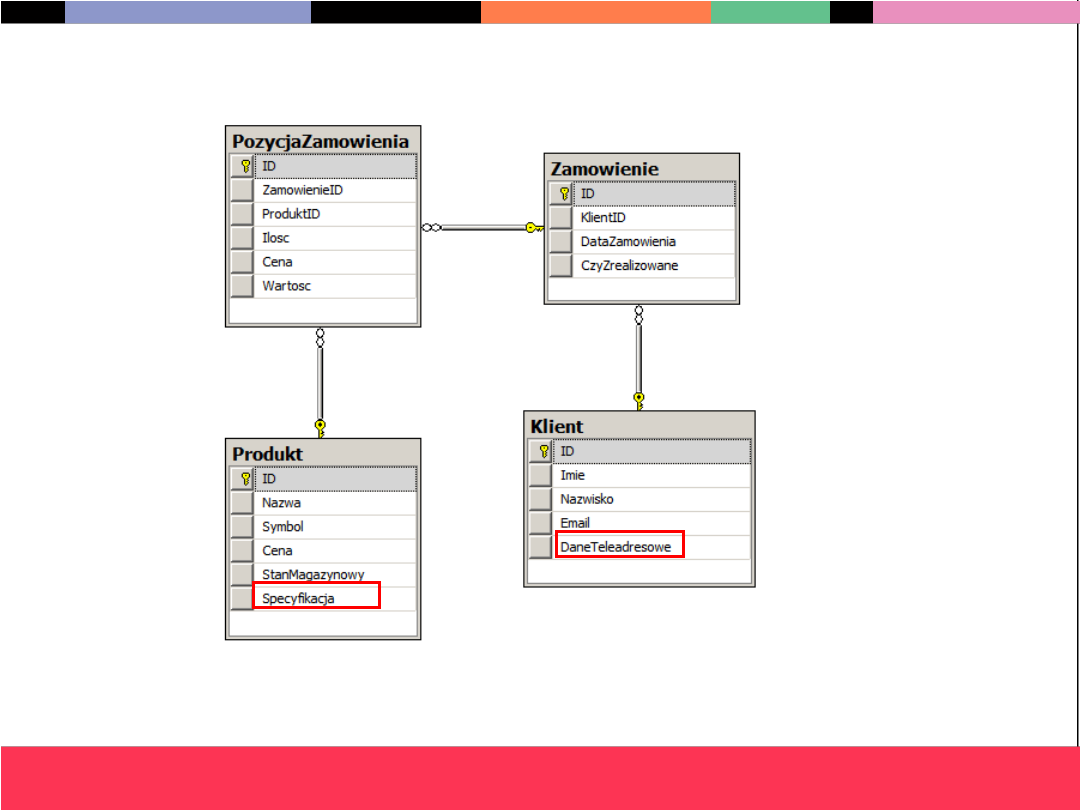

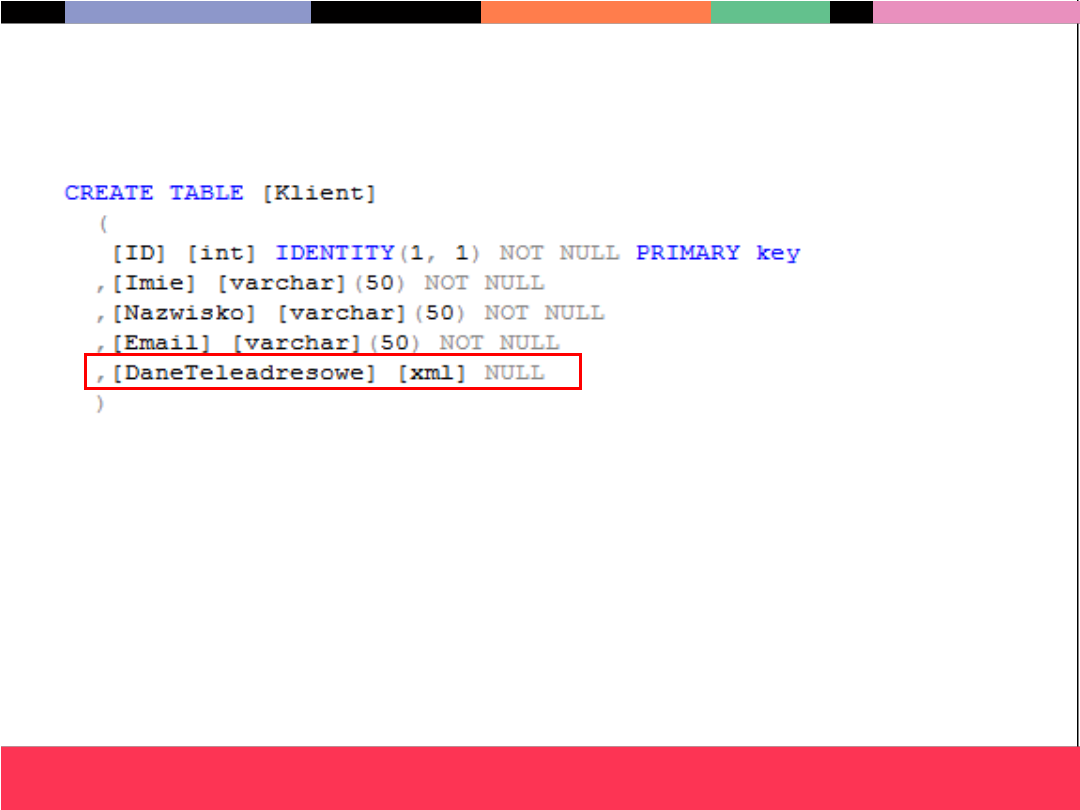

Struktura bazy danych dla dalszych
przykładów

23

informatyka +

Zaznaczone kolumny są typu XML i będą przechowywać
złożone dane

Dane w postaci XML potrzebne od zaraz…

• Problem :

Jak pobrać z bazy danych informacje od razu

w postaci XML?

• A po co akurat XML?

– Bo aplikacja potrafi takie dane od razu przetworzyć
– Bo takie są wymagania biznesowe naszego klienta
– Bo system, z którym współpracujemy potrafi

pracować tylko z danymi XML

– Bo łatwo takie dane potem przetworzyć na dowolna

inna potrzebną postać (HTML, PDF, RTF, SVG …)

• Ok. Wiemy po co. Ale jak?

– Klauzula XML w zapytaniu SELECT:)

24

informatyka +

Klauzula FOR XML polecenia SELECT

• Dodana do dowolnego polecenia SELECT powoduje

zwrócenie jego wyniku w formie dokumentu lub
fragmentu dokumentu XML

• Kilka trybów generowania XML

– RAW
– AUTO
– EXPLICIT
– PATH

• Tryby RAW i AUTO dają możliwość generowania

wartości kolumn jako atrybutów lub elementów

• Tryby EXPLICIT i PATH dają największe możliwości

– Tryb XPATH korzysta z wyrażeń języka XPath

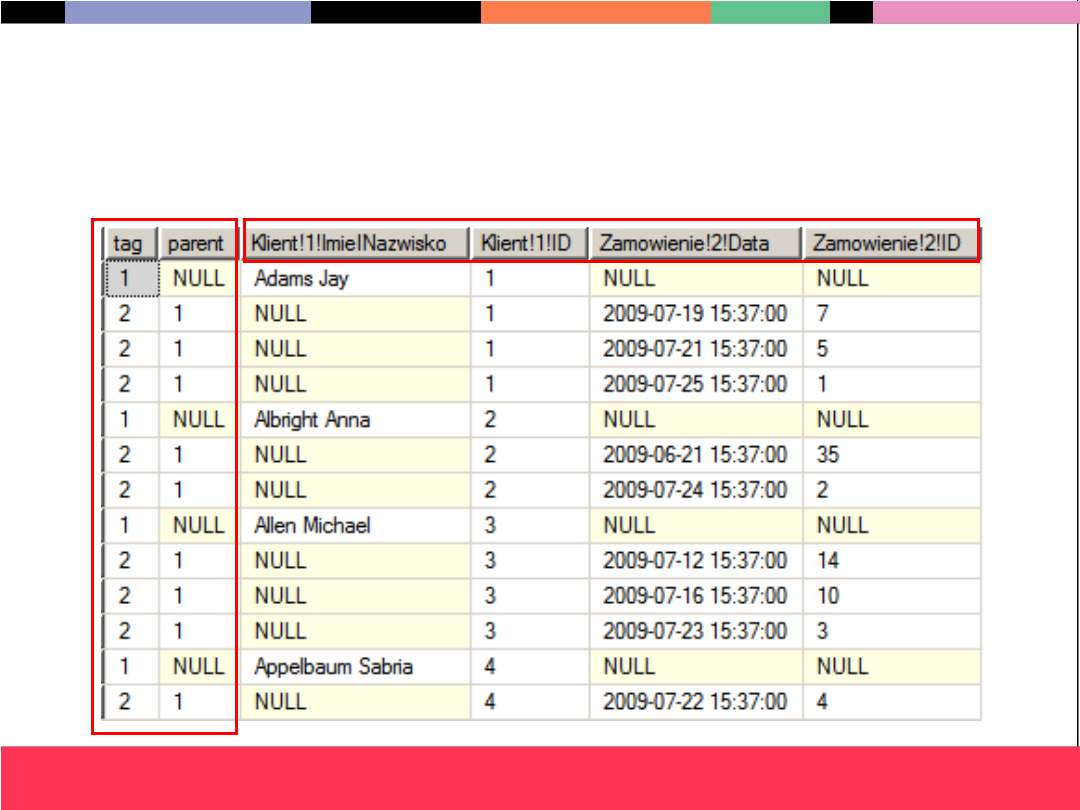

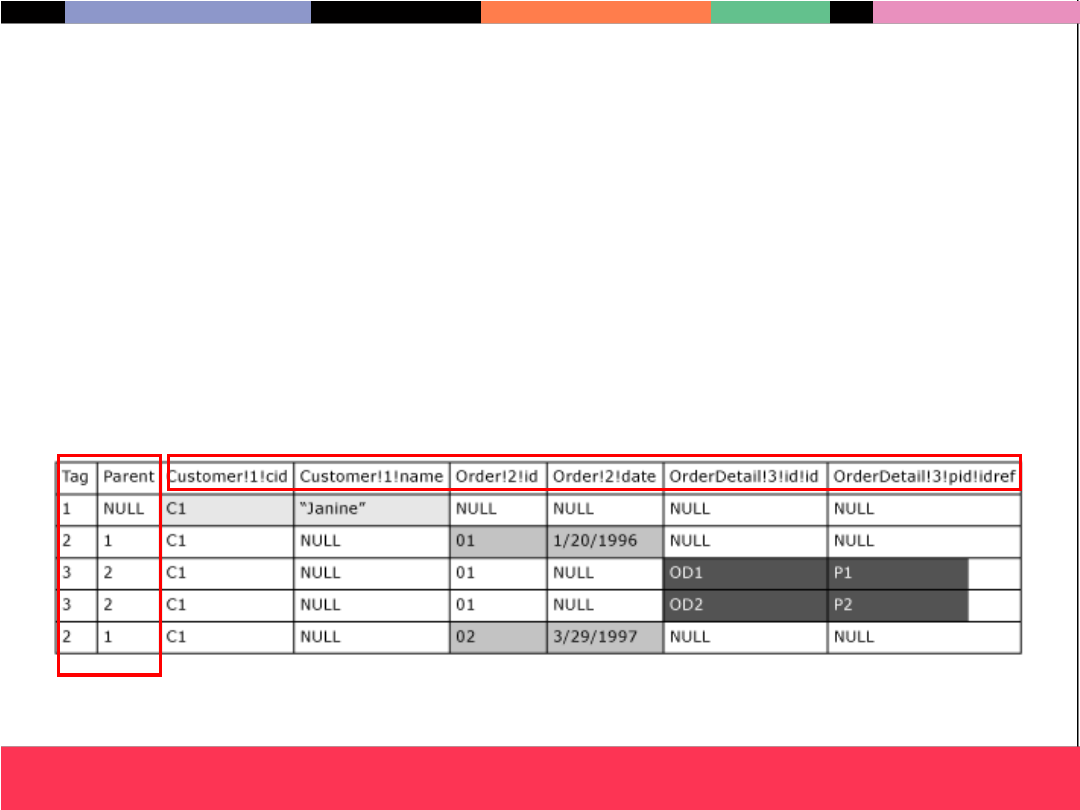

– Tryb EXPLICIT korzysta z tabeli uniwersalnej

25

informatyka +

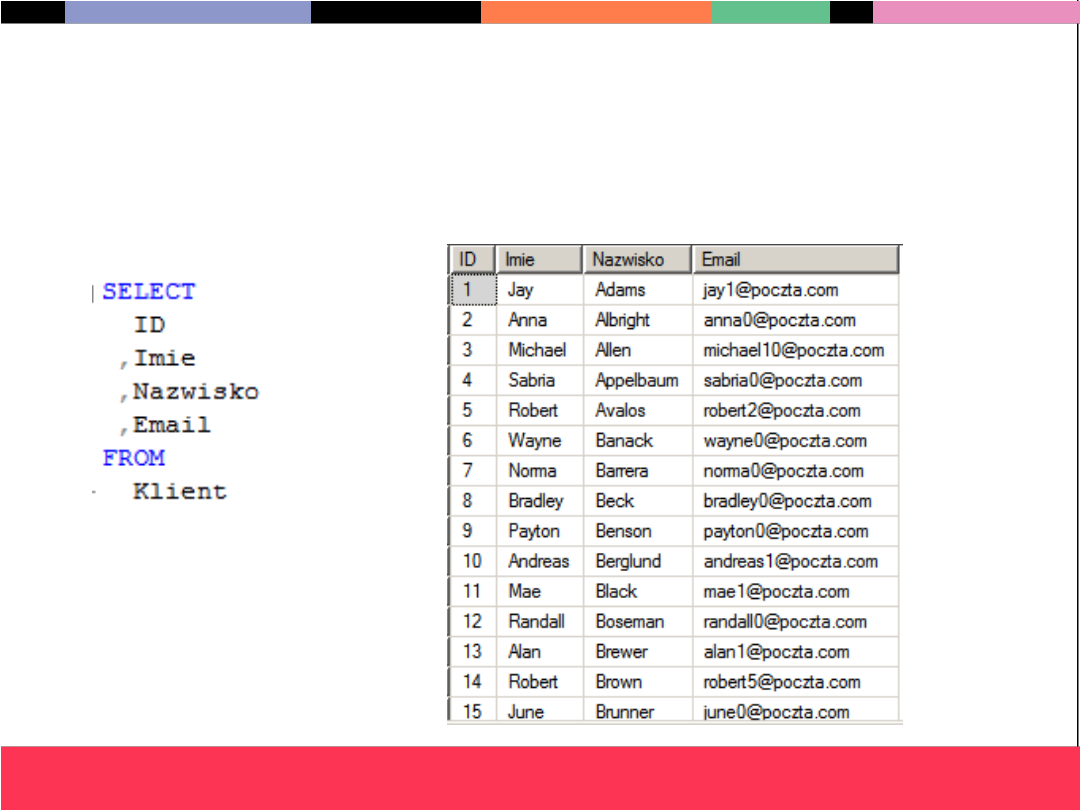

Dane do obróbki – lista klientów

•

W przykładowej bazie mamy tabelę z danymi klientów

•

Załóżmy, że chcemy zwrócić właśnie te dane. Nic
prostszego:

26

informatyka +

No tak. Ale potrzebujmy te dane w postaci
XML!

• Nie ma problemu – skorzystamy z klauzuli FOR XML
• Zaczniemy od najprostszego wariantu : FOR XML

RAW

27

informatyka +

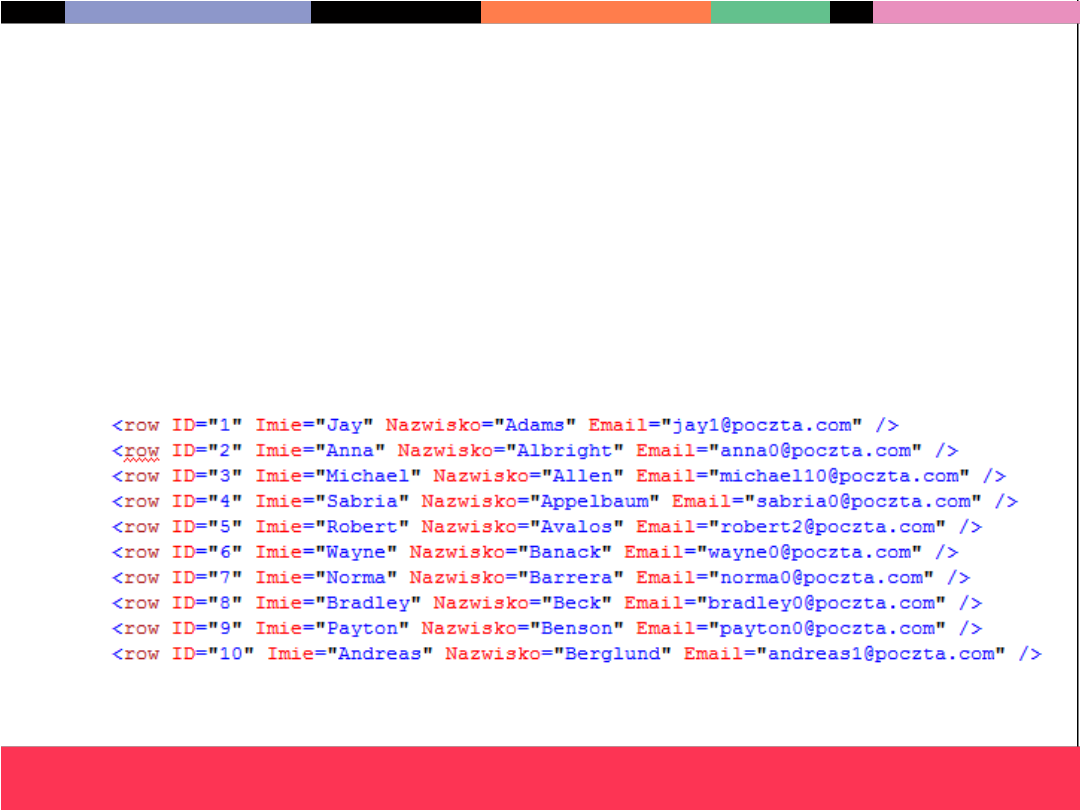

Oooops! To nie jest dokument XML!

• Klauzula FOR XML RAW zwróciła nam fragment dokumentu XML.
• Nie do końca nadaje się on do dalszej obróbki po stronie aplikacji,

gdyż żaden szanujący się parser nie przymknie oka na brak

elementu głównego

!

28

informatyka +

<dane>

</dane>

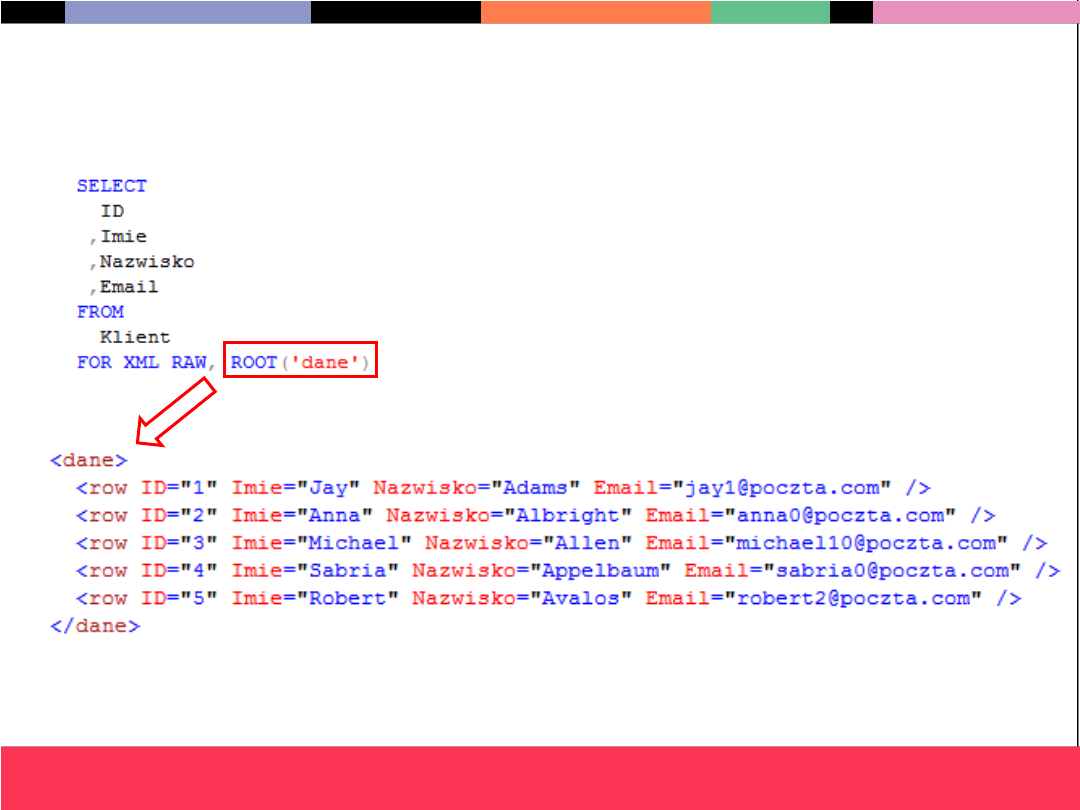

Klauzula FOR XML RAW z opcją ROOT

• Oczywiście da się to poprawić

29

informatyka +

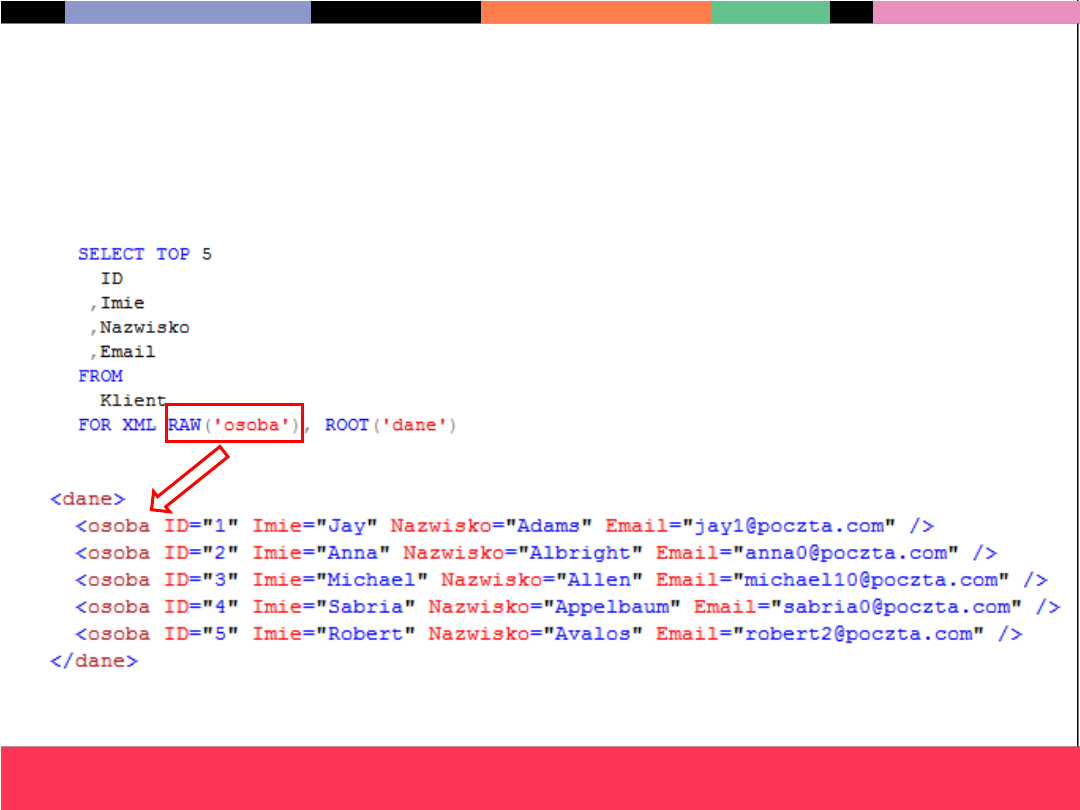

• Zmieńmy jeszcze „row” na coś milszego dla

oka…

Klauzula FOR XML RAW z opcją ROOT

• Opcja RAW także dopuszcza podanie w nawiasie nazwy elementu

30

informatyka +

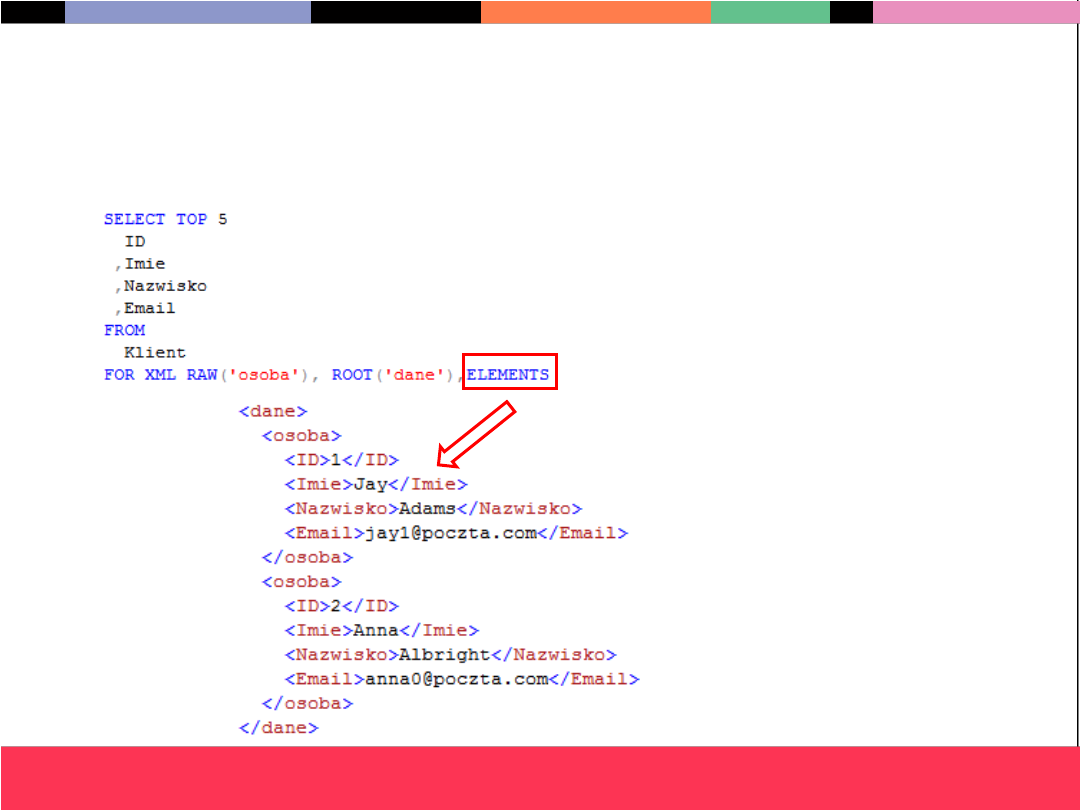

Klauzula FOR XML RAW z opcją ELEMENTS

• Aplikacja potrzebuje elementów a nie atrybutów! Co wtedy?

31

informatyka +

Klauzula FOR XML RAW to za mało !

• FOR XML Raw jest OK, ale potrzebujemy nieco więcej możliwości!
• Jak generować dokument XML z hierarchią elementów?

– Np.: lista klientów i ich zamówień

• Odpowiedź : klauzula

FOR XML AUTO

– Domyślnie generuje dla wiersza element o nazwie takiej jak tabela
– Dla kolumn tworzone są atrybuty o nazwach takich jako kolumny
– Przeznaczona do zapytań operujących na wielu tabelach
– Potrafi tworzyć proste hierarchie (heurystycznie poprzez analizowanie kolejnych wierszy i porównywanie wartości kolumn)
– Obsługuje wszystkie opcje omawiane przy FOR XML RAW

32

informatyka +

Klauzula FOR XML AUTO - przykład

33

informatyka +

Wpływa na

hierarchię!

Klauzula FOR XML AUTO - przykład

34

informatyka +

Tym razem

po

ID

zamówienia

Coraz więcej możliwości:) Co jeszcze da się
zrobić?

35

informatyka +

• Da się zrobić wszystko. Kwestia czasu i nakładu pracy.
• Do tej pory podejście do generowania XML polegało na:

– Dodaniu do

DOWOLNEGO

zapytania klauzuli FOR XML (AUTO lub RAW)

– Skorzystaniu z ich opcji do „dopracowania” postaci dokumentu

• Gdy to za mało – sięgamy po

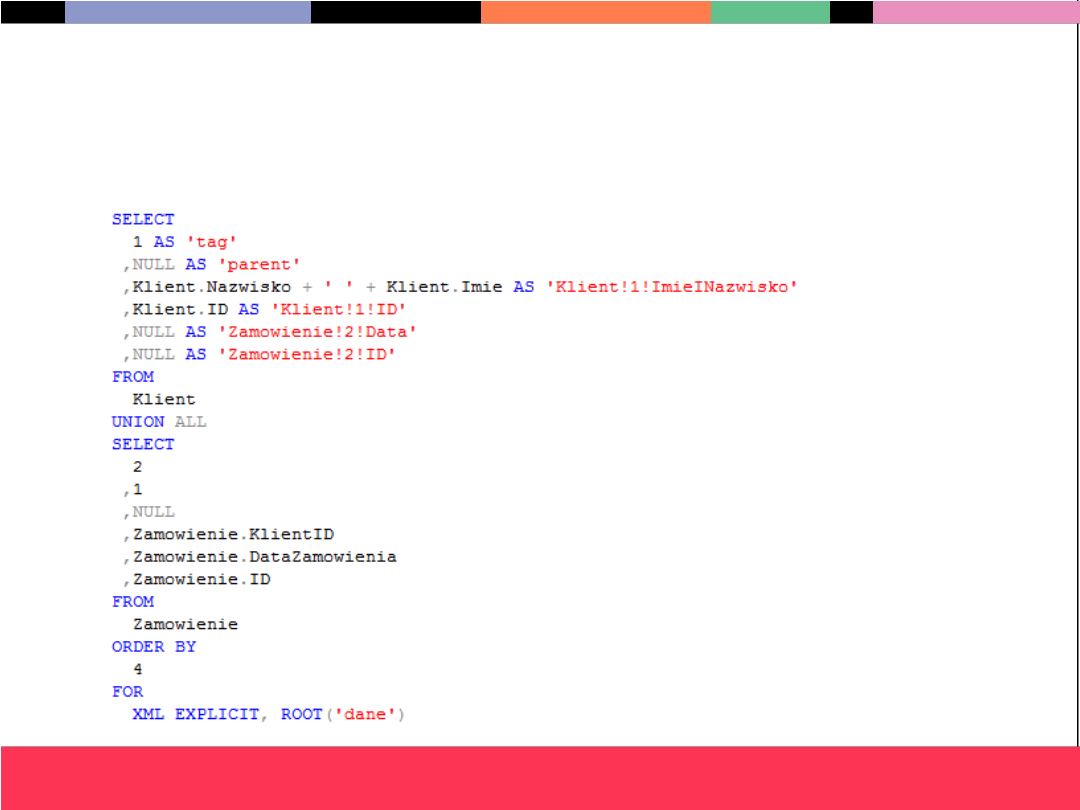

FOR XML EXPLICIT

– Specjalnie skonstruowane zapytanie
– Złożona konstrukcja.
– Trudne modyfikowanie
– Ogromne możliwości

Klauzula FOR XML EXPLICIT

36

informatyka +

• Największe możliwości w zakresie budowania

złożonych struktur XML

• Precyzyjne wymagania co do struktury wyniku

zapytania, które ma być przetworzone na XML
(tabela uniwersalna)

• Skomplikowany mechanizm definiowania tabeli

uniwersalnej dla uzyskania konkretnej struktury XML

Klauzula FOR XML EXPLICIT

37

informatyka +

• Spróbujmy sklecić przykład (podobny do tego z

trybu AUTO)

Klauzula FOR XML EXPLICIT

38

informatyka +

• Rezultat zapytania z poprzedniego slajdu (bez klauzuli FOR

XML):

Klauzula FOR XML EXPLICIT

39

informatyka +

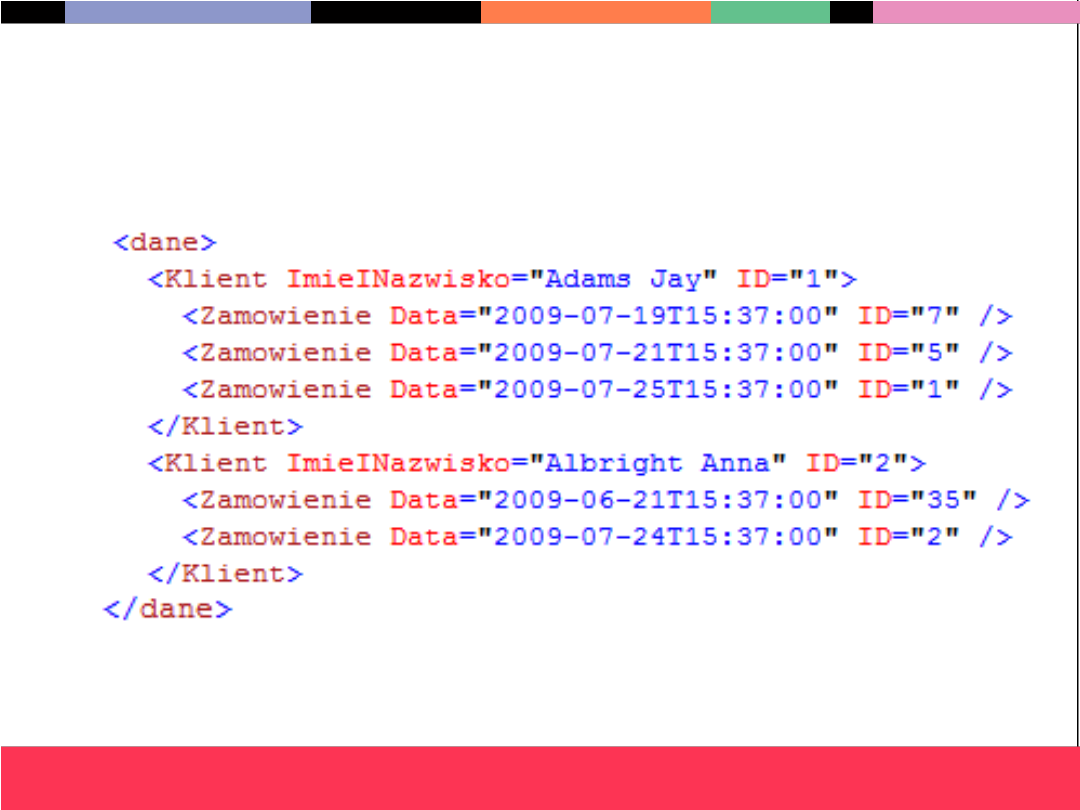

• Rezultat zapytania z poprzedniego slajdu (z klauzulą FOR

XML):

Klauzula FOR XML EXPLICIT – fajna ale
żmudna

40

informatyka +

• Jest jakiś sposób na uniknięcie jej stosowania?

• TAK:) Klauzula

FOR XML PATH

– O wiele przyjemniejsza w stosowaniu
– Porównywalne możliwości
– Łatwiejsze modyfikowanie (znacznie lepsza czytelność zapytań)

• Wady? A owszem…

– Trzeba poznać język XPath (chociaż trochę)

Klauzula FOR XML PATH i język XPath

41

informatyka +

• Język XPath służy do wskazywania węzłów lub

grup węzłów w dokumencie XML

• Wyrażenia XPath można porównać do ścieżek w

systemie plików.

Wyrażenie: \

dane

\

adres

\

pocztowy

\ulica

wskazuje na katalog ulica i jego zawartość.

Klauzula FOR XML PATH i język XPath

42

informatyka +

Wyrażenie: /

dane

/

adres

/

pocztowy

/ulica

wskazuje na element ulica i jego zawartość.

<dane>
<adres>
<email>
<wartosc>[e-mail]</wartosc>
</email>
</adres>
<adres>
<pocztowy>
<kodPocztowy>00-950</kodPocztowy>
<miejscowosc>Warszawa</miejscowosc>
<ulica>Marszałkowska</ulica>
<budynek>23</budynek>
<lokal>1</lokal>
</pocztowy>
</adres>
</dane>

Klauzula FOR XML PATH i język XPath

43

informatyka +

•

Przykłady wyrażeń XPath

•

/dane/adres/email[2]/wartosc

– Element „wartosc” drugiego elementu „email” będącego

dzieckiem elementu „adres”, będacego dzieckiem elementu
głównego „dane”

•

//email

– Elementy „email” występujące w dowolnym miejscu w

dokumencie

•

//adres/*/@typ

– Atrybuty „@typ” dowolnych elementów będących dziećmi

elementu „adres”

•

/dane/adres/*[@typ=‘skype’]/text()

– Zawartośc tekstowa dowolnego elementu, który ma atrybut

„typ” o wartości „skype”, będącego dzieckiem elementu adres,
będącego dzieckiem elementu głównego „dane”

Klauzula FOR XML PATH

44

informatyka +

• Kompromis pomiędzy możliwościami a prostotą

korzystania

• Znacznie łatwiejsza od EXPLICIT
• Pozwala na definiowanie złożonych struktur przy

wykorzystaniu odpowiednich nazw kolumn
(przypominających wyrażenia XPath)

• Pozwala na zagnieżdżanie zapytań i uzyskiwanie

tą droga złożonej struktury XML

• Istotna jest kolejność kolumn (najpierw te

definiujące atrybuty, potem kolejne elementy)

• Możliwość wykorzystania znaku * (gwiazdka) jako

nazwy kolumny

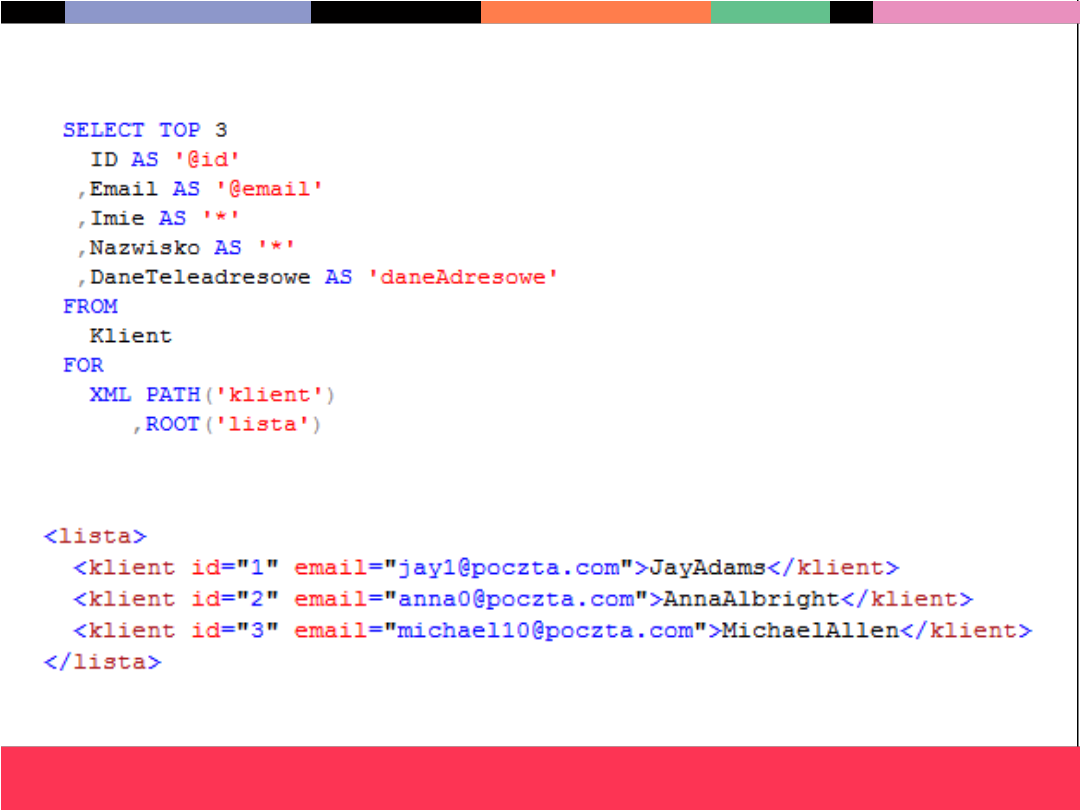

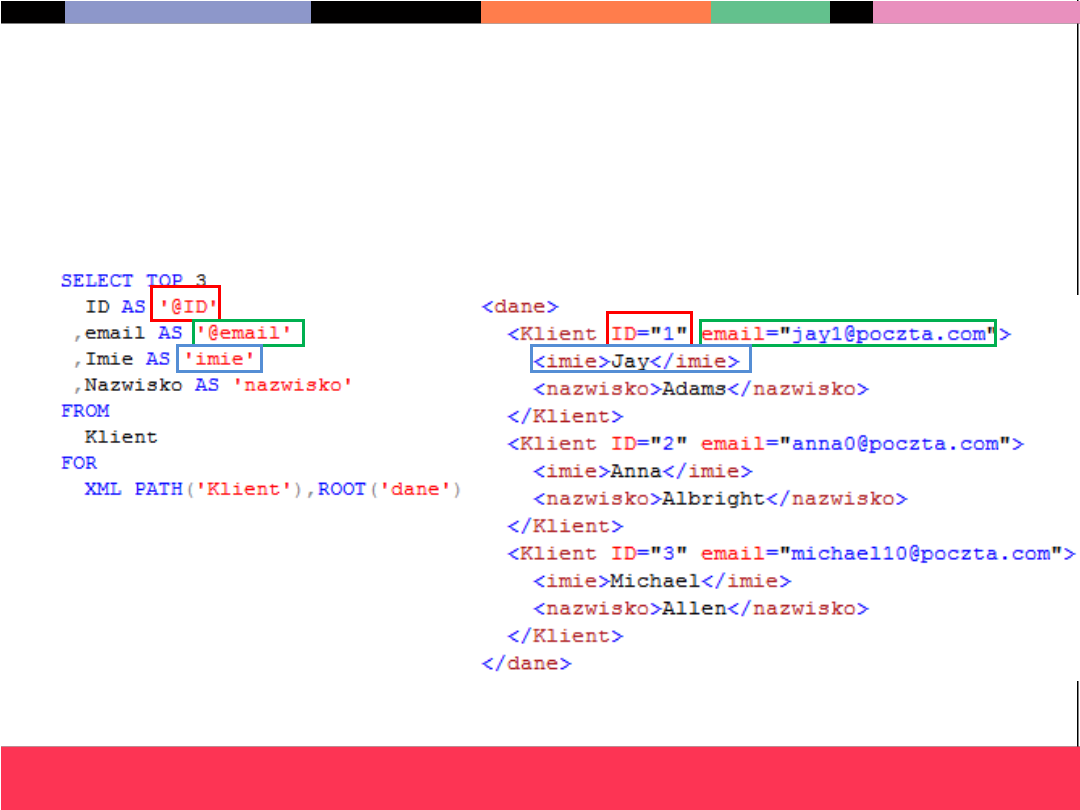

Klauzula FOR XML PATH

45

informatyka +

• Obsługuje opcje znane z trybu RAW i AUTO
• Istotna jest kolejność kolumn w zapytaniu (najpierw atrybuty, potem elementy)

Klauzula FOR XML PATH

46

informatyka +

Opcja

TYPE!

Klauzula FOR XML PATH – przykład 2

47

informatyka +

Klauzula FOR XML – inne opcje

48

informatyka +

• Wszystkie warianty klauzuli FOR XML zawierają jeszcze jedną

istotna opcję – TYPE

• Pozwala ona na traktowanie zwróconej wartości jako zmiennej

typu XML, co ułatwia zagnieżdżanie wyniku zapytania w innym i
budowanie złożonych hierarchii

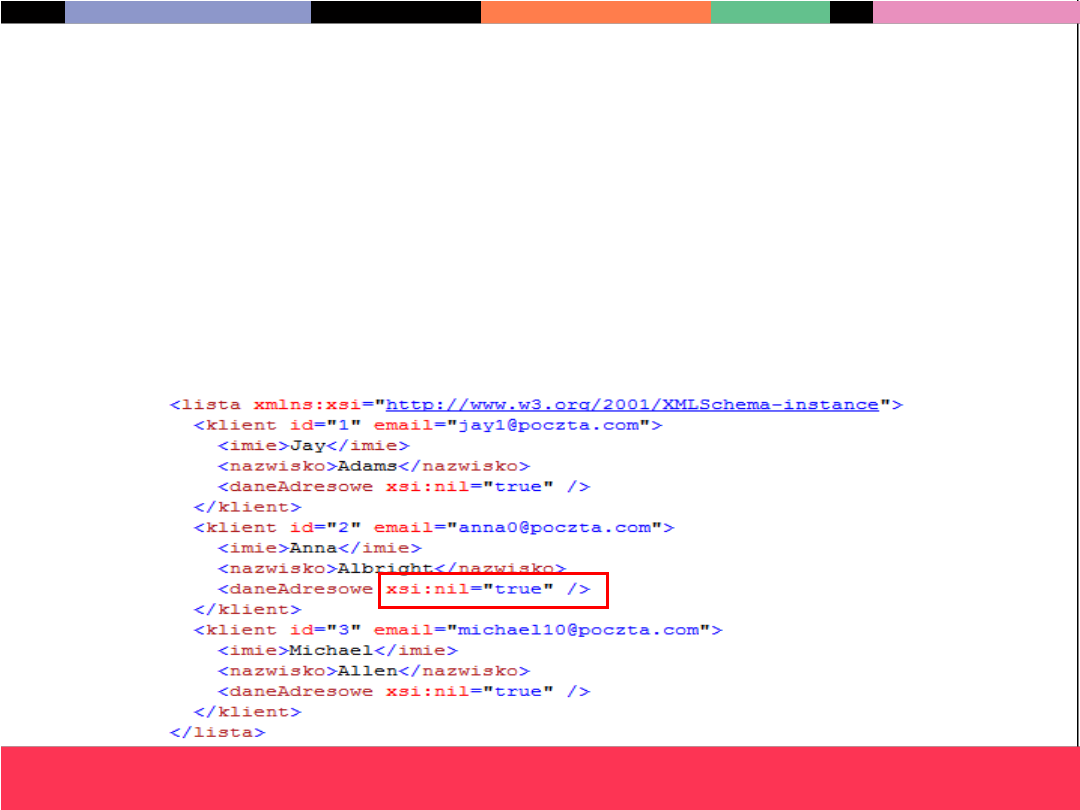

• Podobna sytuacja występuje przy opcji XSNIL. Powoduje ona ,że w

przypadku gdy element ma wartość null to i tak będzie
umieszczony w wynikowym dokumencie

Agenda

• Podstawy XML

– Historia XML w pigułce
– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT

– Typ danych „XML”

– Metody typu „XML”
– Korzystanie z XML Schema

• Podsumowanie

49

informatyka +

Typ danych XML

50

informatyka +

• Kolumna w tabeli może być typu XML
• Pozwala na przechowanie bezpośrednio dokumentu

XML o wielkości do 2 GB

• Z kolumną można skojarzyć kolekcję dokumentów XML

Schema definiujących dopuszczalną zawartość
kolumny XML (walidacja zgodności z XML Schema-mi)

• Typed XML (skojarzony z kolekcją XML Schema) może

zapewnić większą wydajność ze względu na określenie
typów danych oraz często mniejszy rozmiar pliku
wynikowego

• Dokument nie jest przechowywany w oryginalnej

postaci (normalizacja)!

• Do XML Schema wrócimy pod koniec wykładu

Typ danych XML

51

informatyka +

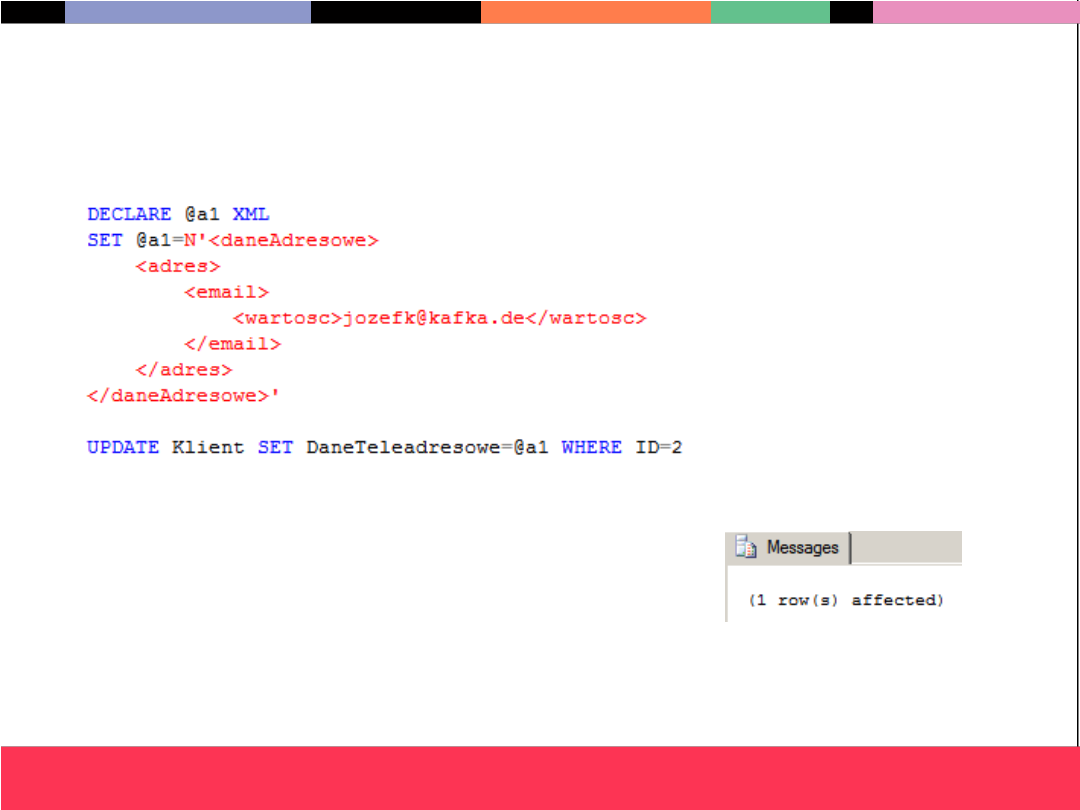

• Deklarowanie typu kolumny jako XML (untyped)

• Kolumna może zawierać dokumenty lub fragmenty

dokumentów XML

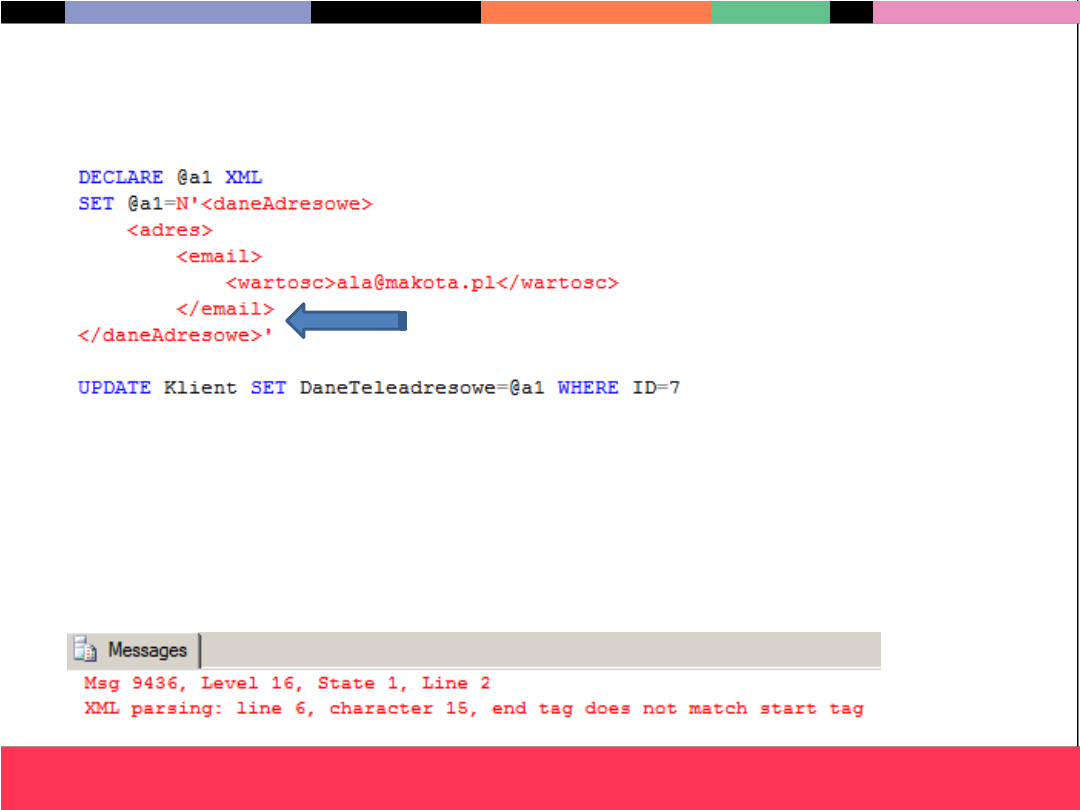

• Przy zapisie weryfikowana jest jedynie składnia dokumentu

XML

• Dopuszczalne odstępstwo – może być wiele elementów

najwyższego poziomu (w przypadku fragmentu dokumentu
XML)

Typ danych XML

52

informatyka +

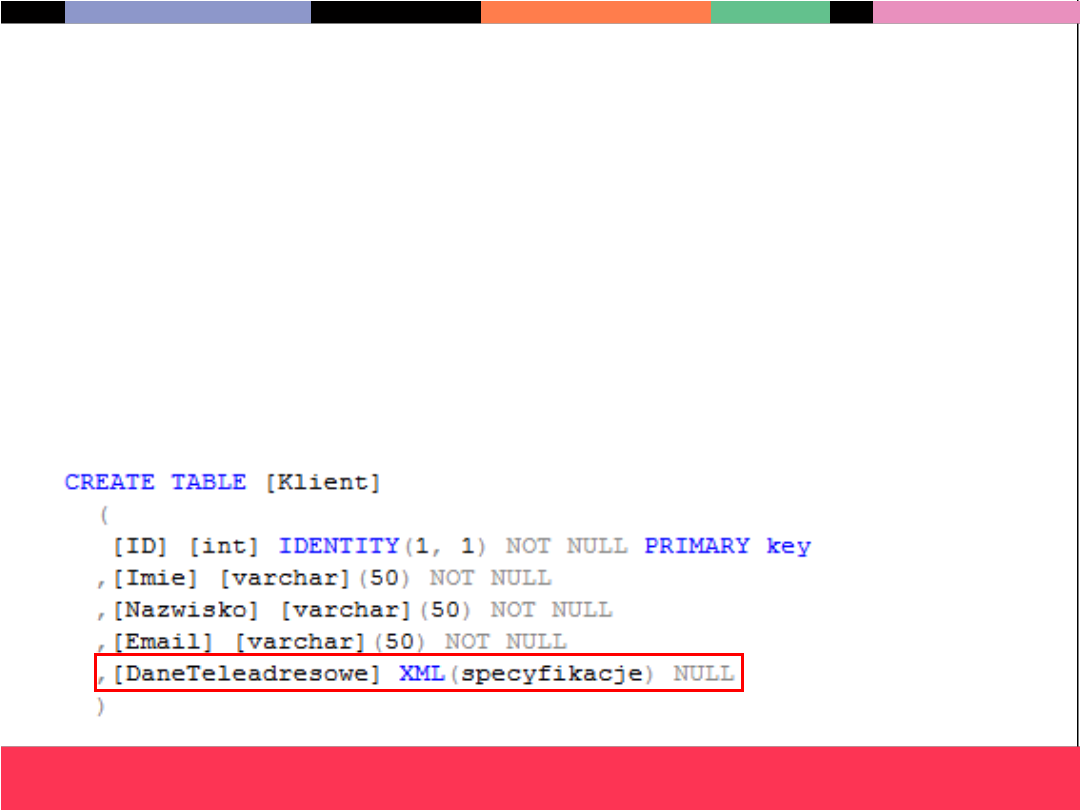

• Deklarowanie typu kolumny jako XML (typed)
• Korzystanie z możliwości XML Schema do definiowania

dodatkowych ograniczeń dla postaci dokumentu

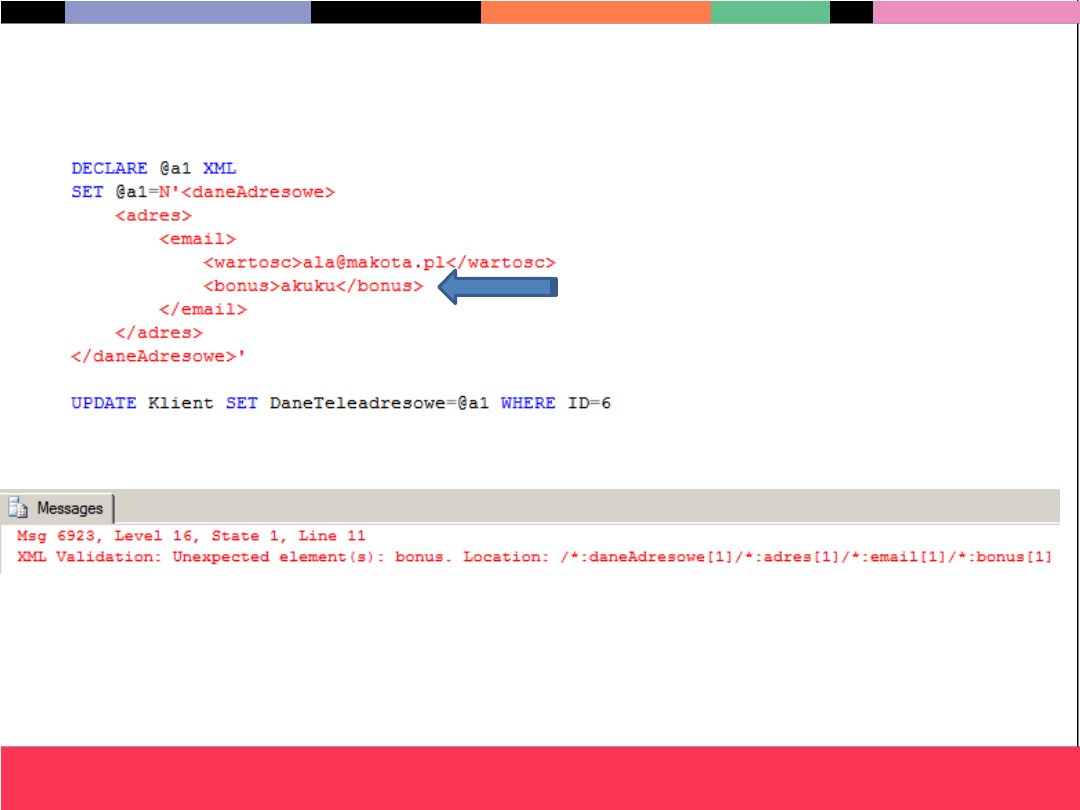

• Automatyczna walidacja danych zapisywanych w bazie
• Sposób na definiowanie niektórych rodzajów reguł

biznesowych – w postaci kolekcji schem

Typ danych XML - Stosowanie typu xml

53

informatyka +

• Przechowywanie danych o złożonej strukturze, które obsługiwane są

przez aplikację. Baza jest tylko prostą przechowalnią.

• Modelowanie złożonych struktur danych połączone z rezygnacją z

tworzenia wielu tabel w bazie.

• Wymiana danych z systemami zewnętrznymi
• Przechowywanie i umożliwienie modyfikowania złożonych struktur w

ramach kolumny w tabeli\

• Duże pliki XML = słabsza wydajność !
• Można próbować sobie z tym radzić poprzez stosowanie Indeksów XML

Agenda

• Podstawy XML

– Historia XML w pigułce
– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT
– Typ danych „XML”

– Metody typu „XML”

– Korzystanie z XML Schema

• Podsumowanie

54

informatyka +

Metody typu danych XML

• Typ danych XML udostępnia szereg metod

służących do manipulowania zawartością
dokumentu

• W przykładowej bazie danych stosujemy XML do

przechowywania danych teleadresowych klientów.

• Unikamy w ten sposób tworzenia co najmniej

czterech tabel w bazie

• Dane teleadresowe zawierać będą adresy

pocztowe, email-e i identyfikatory z
komunikatorów internetowych

• Na początku nie będziemy stosować kolekcji

schem. Przyjdzie na to czas pod koniec wykładu

55

informatyka +

Metody typu danych XML - przykłady

• Wszystkie przykłady korzystania z metod typu danych XML

będą przeprowadzane w oparciu o dokument XML:

56

informatyka +

Metody typu danych XML – value()

• Jak pobrać konkretną wartość z dokumentu XML?
• Odpowiedzią jest metoda value()

– Wywołuje się ją z dwoma prametrami

• Wyrażeniem XQuery (właściwie zwykle jest to wyrażenie XPath)
• Docelowym typem danych

– Zwracana jest wartość skalarna, skonwertowana do typu

określonego w wywołaniu:

SELECT @dane.value(’

(//email/wartosc)[1]

’,’

varchar(100)

’)

Zwróci wartość pierwszego elementu „wartosc” będącego

dzieckiem elementu „email”, który występuje gdziekolwiek w
hierarchii dokumentu. Wartość ta będzie skonwertowana
do typu varchar(100)

57

informatyka +

Metody typu danych XML – value()

• Metoda value() powinna być stosowana tylko gdy

faktycznie chcemy pobrać wartość z dokumentu XML

• Jest to spowodowane tym, że nie jest ona zbyt

wydajna

• Zastosowanie do sprawdzenia jakiegoś warunku nie

jest dobrym pomysłem:

SELECT
CASE

WHEN ISNULL(@dane.value(’(//email/wartosc)
[1]’,’varchar(100’,’’) =’’ THEN 0

ELSE 1
END as czyZawieraEmail

58

informatyka +

Metody typu danych XML – exist()

• Metoda exist () służy do sprawdzania czy

wskazany węzeł istnieje

• Zapewnia wyższą wydajność
• Nie wymaga konwertowania węzła do docelowego

typu:

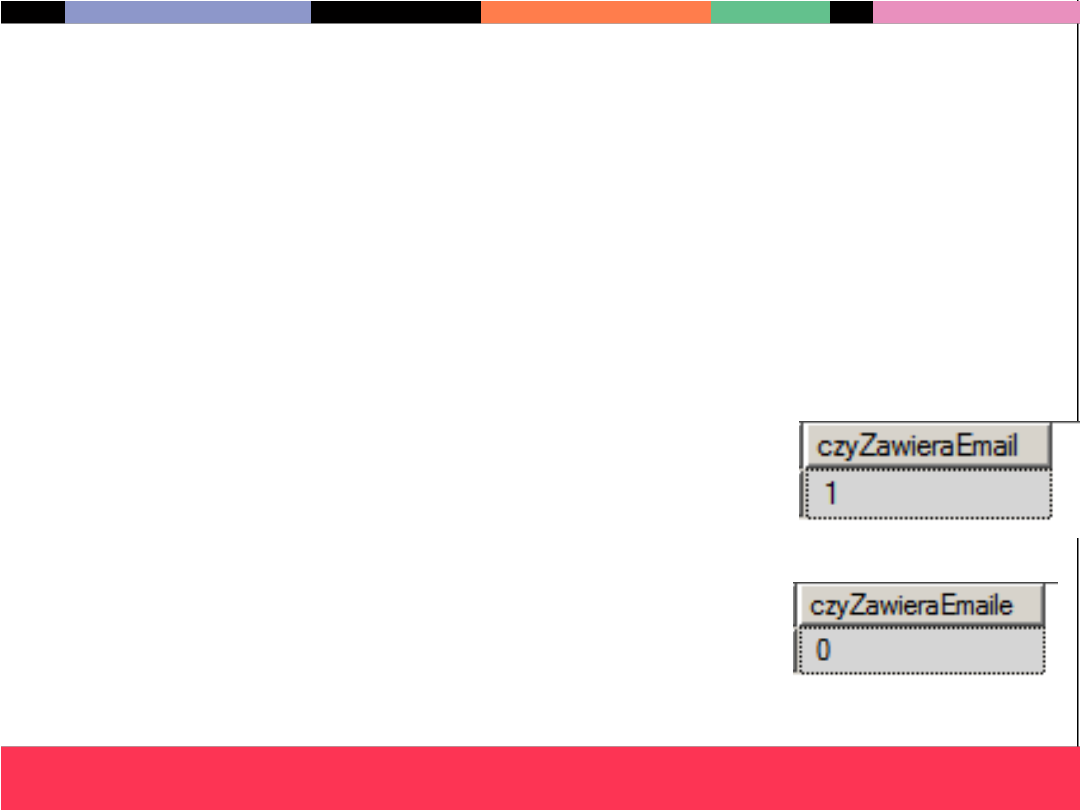

SELECT @dane.exist(’//email/wartosc’) as czyZawieraEmail

SELECT @dane.exist('//email[position()>1]') as

czyZawieraEmaile

59

informatyka +

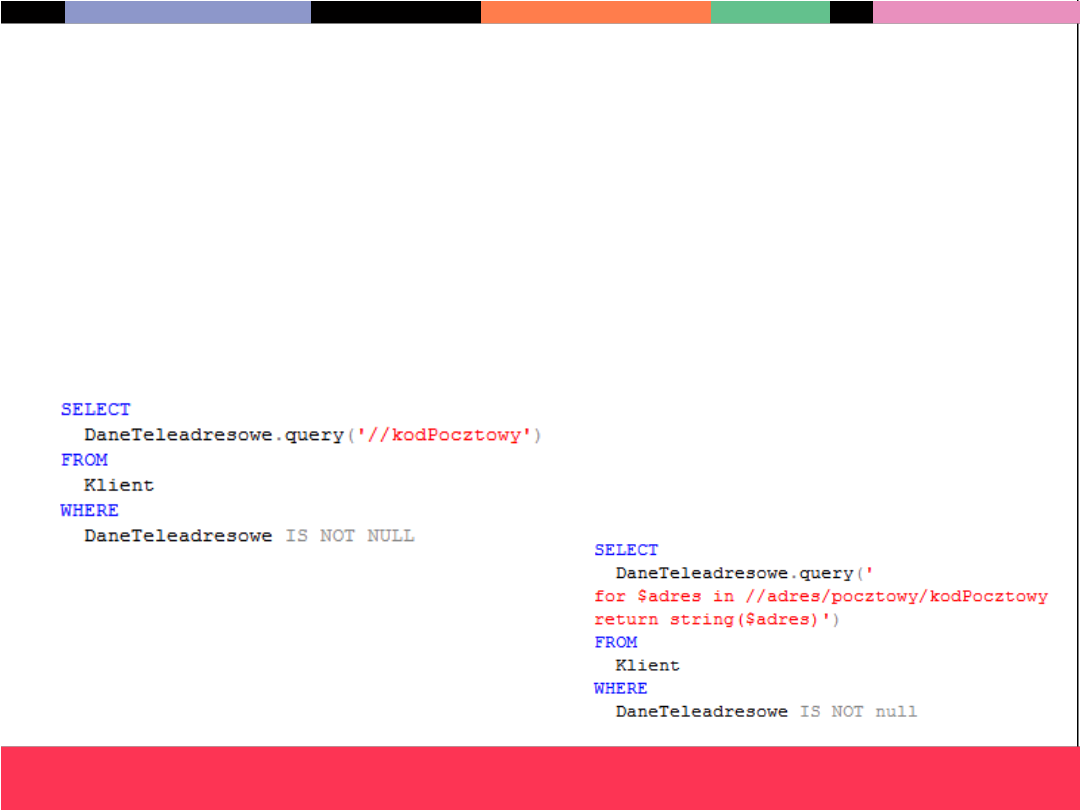

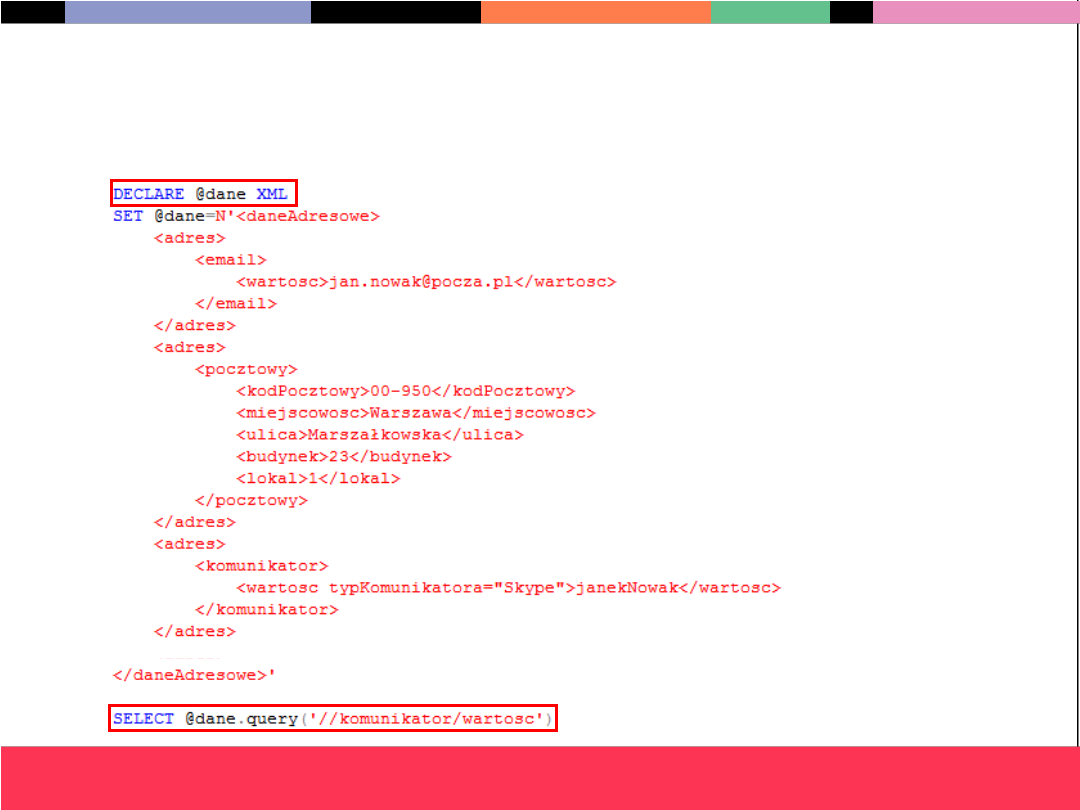

Metody typu danych XML query()

• Metoda query () służy do pobierania z dokumentu

XML zbiorów elementów zdefiniowanych poprzez
wyrażenie XQuery.

• Zwracany zbiór jest także typu XML.
• Zwykle stosowana w połączeniu z wyrażeniami

XPath:

• Lub XQuery (FLWOR):

60

informatyka +

Metody typu danych XML query()

• XQuery jest językiem służącym do „odpytywania”

dokumentu XML.

• Jest specyfikacją rozwijaną, a jakże, przez

konsorcjum W3C.

• Wyrażenia FLWOR to akronim od słów for, let,

where, order by, return

• Pozwalają na złożone definiowanie reguł

pobierania węzłów z dokumentu XML.

• Stosowane są raczej w przypadku bardziej

złożonych struktur dokumentów XML

• Porównywane do polecenia SELECT z SQL

61

informatyka +

Metody typu danych XML – nodes()

• Metoda nodes() zapewnia funkcjonalność

odwrotną do klauzuli FOR XML. Pozwala na
wyłuskanie wartości elementów lub atrybutów z
dokumentu XML i, w połączeniu z operatorem
CROSS APPLY, na zwrócenie tych danych w
postaci zbioru wierszy

• Wywołanie:

kolumnaXML.nodes( [XQuery] )

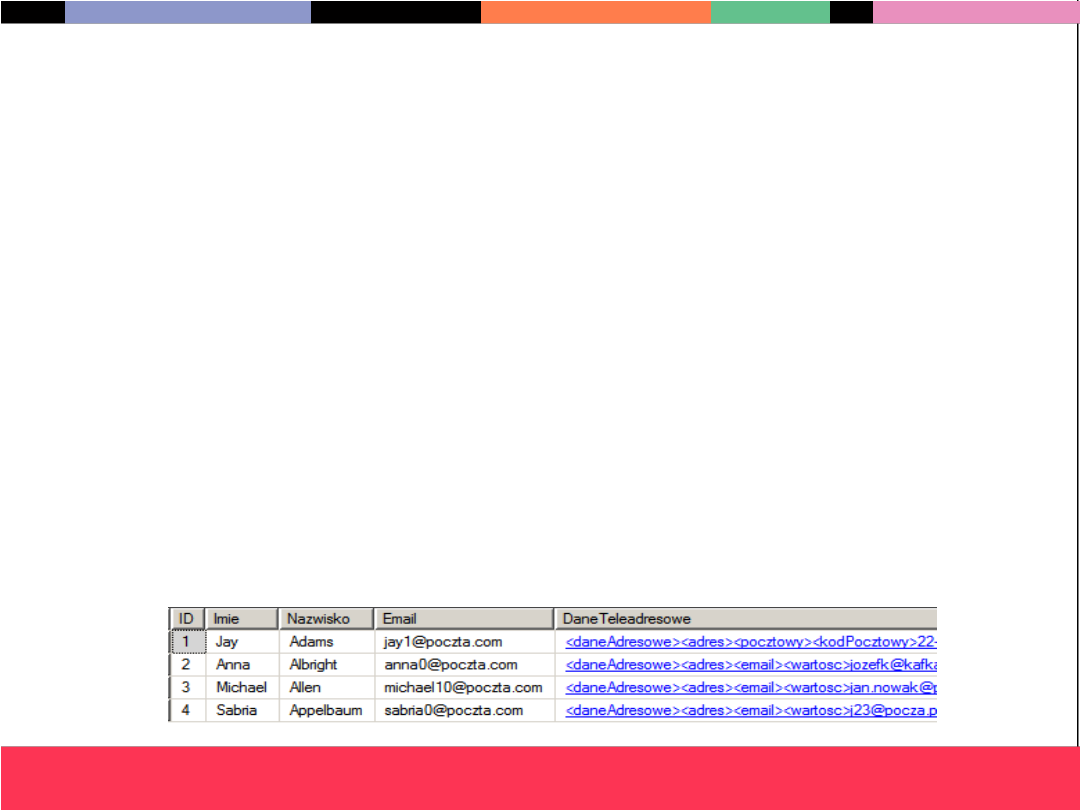

• Zastosujmy ją tym razem do tabeli Klient, dla

klientów, którzy posiadają uzupełnione dane
teleadresowe (jest ich czworo):

62

informatyka +

Metody typu danych XML – nodes()

• Problem: potrzebna jest lista klientów i ich adresów pocztowych

(w formie zwykłego zbioru rekordów)

• CROSS APPLY oraz nodes() powodują „dodanie” do każdego

rekordu wynikowego dodatkowej kolumny zawierającej zmienną
typu xml, którą z kolei traktujemy metodą value() w celu
pobrania poszczególnych wartości (pól) adresu

• Znak . (kropka) w wyrażeniu XPath oznacza bieżący element. W

tym przypadku będzie to każdy znaleziony element „pocztowy”

63

informatyka +

Metody typu danych XML – modify()

• Operacje na danych typu XML nie kończą się oczywiście

na różnych wariantach ich odczytu

• Pozostaje jeszcze kwestia modyfikowania struktury

dokumentu XML:

– Dodawania nowych węzłów
– Modyfikacji zawartości węzłów
– Usuwania węzłów

• XQuery nie zawiera żadnych możliwości manipulowania

zawartością dokumentu

• W SQL Server wprowadzono „XML DML”, który uzupełnia

ten brak

• Metoda modify() wywoływana jest z jednym

parametrem – jednym z poleceń: insert, delete,
replace value of

64

informatyka +

Metody typu danych XML –modify() [insert]

• Polecenie insert umożliwia dodawanie nowych

węzłów do dokumentu XML.

• Składnia :

insert [

zawartosc

] [

położenie

] [

cel

]

• Przykład:

insert

<lokal>12</lokal>

as last into

(//pocztowy)[1]

• Położenie można określać jako:

– as first into
– as last into
– before
– after

65

informatyka +

Metody typu danych XML –modify() [insert]

66

informatyka +

Efekt wykonania polecenia insert:

Tylko

element

główny

Metody typu danych XML –modify() [insert]

67

informatyka +

Efekt wykonania polecenia insert:

Zmienn

a typu

XML

Wstawienie

zmiennej do

zawartości

dokumentu

Metody typu danych XML –modify() [delete]

• Polecenie delete umożliwia usuwanie węzłów z

dokumentu XML.

• Składnia :

delete [

cel

]

• Przykład:

delete

//adres[email]

usuń wszystkie elementy „adres” zawierające w sobie

element

„email”

• [cel]

może wskazywać zarówno pojedynczy

element jak i grupę elementów /atrybutów

68

informatyka +

Metody typu danych XML –modify() [replace
value of]

• Polecenie replace value of umożliwia zmianę

zawartości węzła dokumentu XML na wskazaną.

• Składnia :

replace value of [

cel

] with [

zawartosc

]

• Przykład:

replace value of

(//pocztowy/budynek/text())[1]

with

„nieznany"

zmień zawartość tekstową pierwszego napotkanego elementu
„budynek” na „nieznany”

• [cel]

może wskazywać co najwyżej jeden element

lub atrybut

69

informatyka +

Agenda

• Podstawy XML

– Historia XML w pigułce
– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT
– Typ danych „XML”
– Metody typu „XML”

– Korzystanie z XML Schema

• Podsumowanie

70

informatyka +

Typ danych XML – co to jest XML Schema?

71

informatyka +

• XML Schema pozwala na narzucenie

dodatkowych ograniczeń na zawartość
dokumentu XML

• Dokument XML Schema ….to też dokument XML
• Ogromne możliwości modelowania zawartości

dokumentów

• Stworzona i rozwijana przez konsorcjum W3C

(

http://www.w3.org/XML/Schema

)

• Dużo wiedzy do rozpoznania i przyswojenia :-)
• …a i tak zdarzają się sytuacje, gdy nie ma

możliwości zamodelowania tego co chcemy
osiągnąć

Typ danych XML – co to jest XML Schema?

72

informatyka +

• Dokument XML Schema może być rozumiany

jako formalna specyfikacja jakiegoś dokumentu
XML

• Jeżeli otrzymam od kogoś plik z XML Schema to

wiem, jak ma wyglądać dokument XML
spełniający stawiane wymagania.

• Ten mechanizm jest powszechnie stosowany
• W SQL Server XML Schema jest stosowana do

nakładania ograniczeń na zawartość kolumn typu
XML.

• Pozwala to przenieść umiejętności ze świata XML

do relacyjnych baz danych

Korzystanie z XML Schema – istotne fakty

73

informatyka +

• Kolumna typu xml przyjmie każdy poprawnie sformułowany

dokument XML lub fragment dokumentu XML.

• Nałożenie ograniczeń na dopuszczalną strukturę i zawartość

dokumentów XML – poprzez XML Schema Collection

• XML Schema Collection może zawierać jedną lub więcej schem

opisujących dopuszczalne struktury dokumentów XML

• Ograniczenie nakłada się przy deklarowaniu typu kolumny –

przez podanie w nawiasie nazwy kolekcji schem

• Przy każdej próbie zapisu wartości XML do kolumny z nałożonymi

ograniczeniami następuje jej walidacja ze schemami z kolekcji.
Jeżeli jest zgodna z którąś ze schem zapis dochodzi do skutku

• Korzystanie z kolekcji schem może poprawić wydajność zapytań

operujących na zawartości XML (chociażby przez fakt, że znane
mogą być typy danych zawartych w poszczególnych elementach
i atrybutach)

Korzystanie z XML Schema

74

informatyka +

• Korzystanie z XML Schema Collection składa się z dwóch etapow

– Utworzenie kolekcji schem

– Deklarowanie w tabelach kolumn jako xml(?) gdzie ? Jest

nazwą kolekcji schem:

Adresy xml(DaneAdresowe) not null

Korzystanie z XML Schema

75

informatyka +

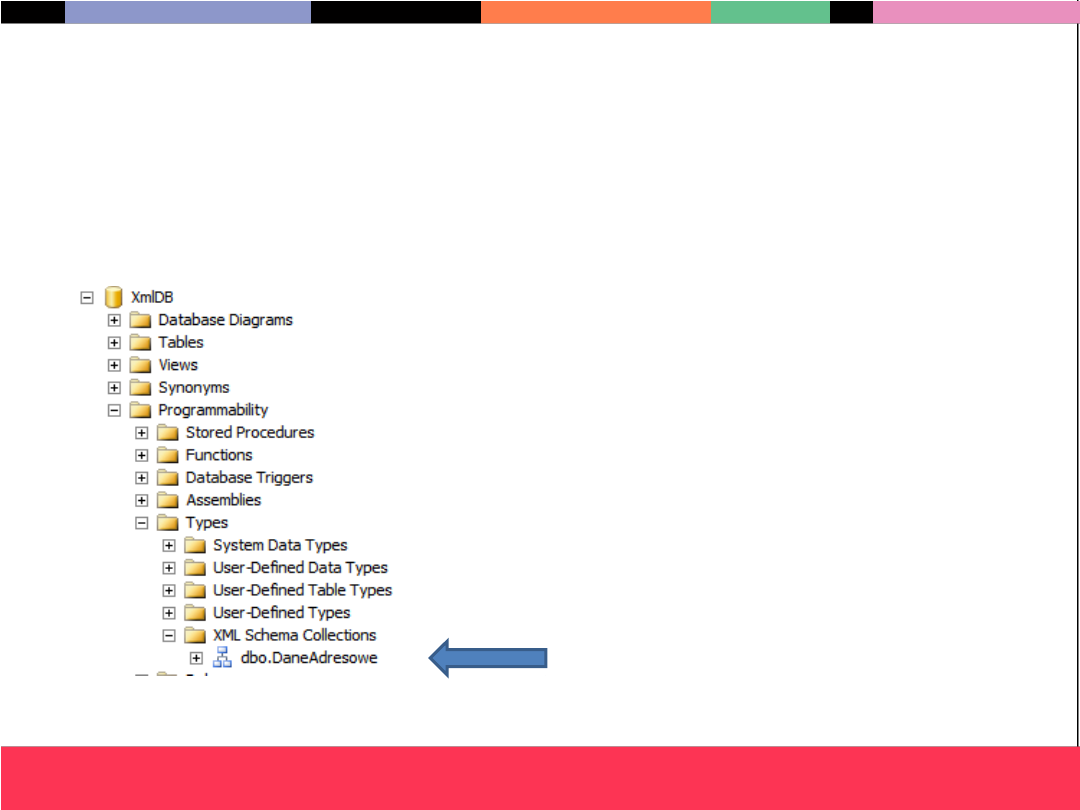

• Po utworzeniu kolekcji schem jest ona widoczna w

oknie object browser (narzędzia SQL Server
Management Studio):

CREATE XML SCHEMA COLLECTION DaneAdresowe AS N'

<xs:schema

(…)

‘

Korzystanie z XML Schema

76

informatyka +

• Deklaracja kolumny typu xml korzystającej z

kolekcji schem:
[DaneTeleadresowe] [xml](DOCUMENT
[dbo].[DaneAdresowe]) NULL

• W naszym przykładzie użyjemy jej w tabeli z

danymi klientów:

Korzystanie z XML Schema

77

informatyka +

• Sam proces tworzenia dokumentu XML Schema jest na tyle

złożony, że zasługuje na osobny wykład lub dwa :-)

• Omówiony zostanie pokrótce, żeby zrozumieć zasadę działania

a nie wdawać się w niuanse modelowania dokumentów XML.

• Cel modelowania:

– Dane teleadresowe mogą się składać z dowolnej liczby

adresów pocztowych i email.

– Adres email składa się tylko z jednej wartości – ciągu

zawierającego sam adres

– Adres pocztowy składa się z obowiązkowych pól

miejscowość i kod pocztowy oraz z opcjonalnych: poczta,
ulica, budynek i lokal.

– Dodatkowo kod pocztowy składa się z dwóch cyfr, znaku

myślnika i trzech cyfr

– Adres email musi zawierać znak @ i jedną kropkę.

Korzystanie z XML Schema

78

informatyka +

• Struktura schemy dla opisanego problemu (diagram z XML

Spy)

Korzystanie z XML Schema

79

informatyka +

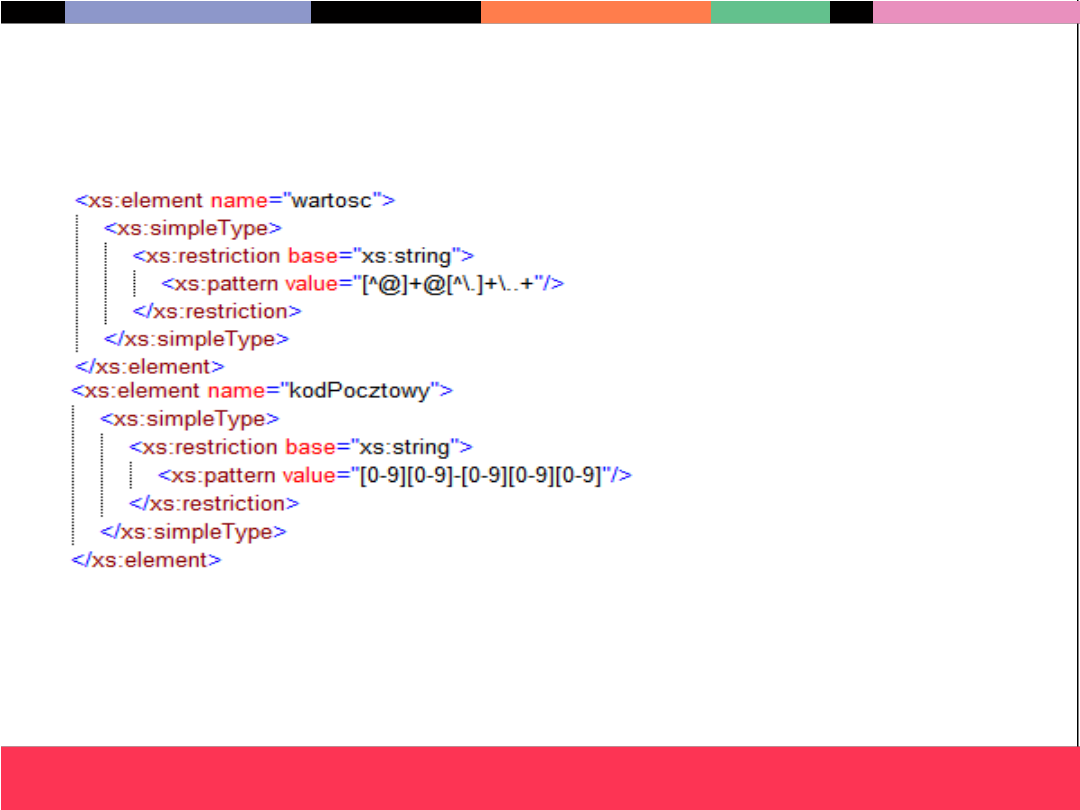

• Dodatkowe ograniczenia widoczne są dopiero w kodzie XML

schema:

• Definiują one kodPocztowy jako szablon ##-### gdzie #

oznacza cyfrę

• Definiują one wartość adresu email jako ciąg zawierajacy w

sobie znak @ oraz kropkę

Korzystanie z XML Schema

80

informatyka +

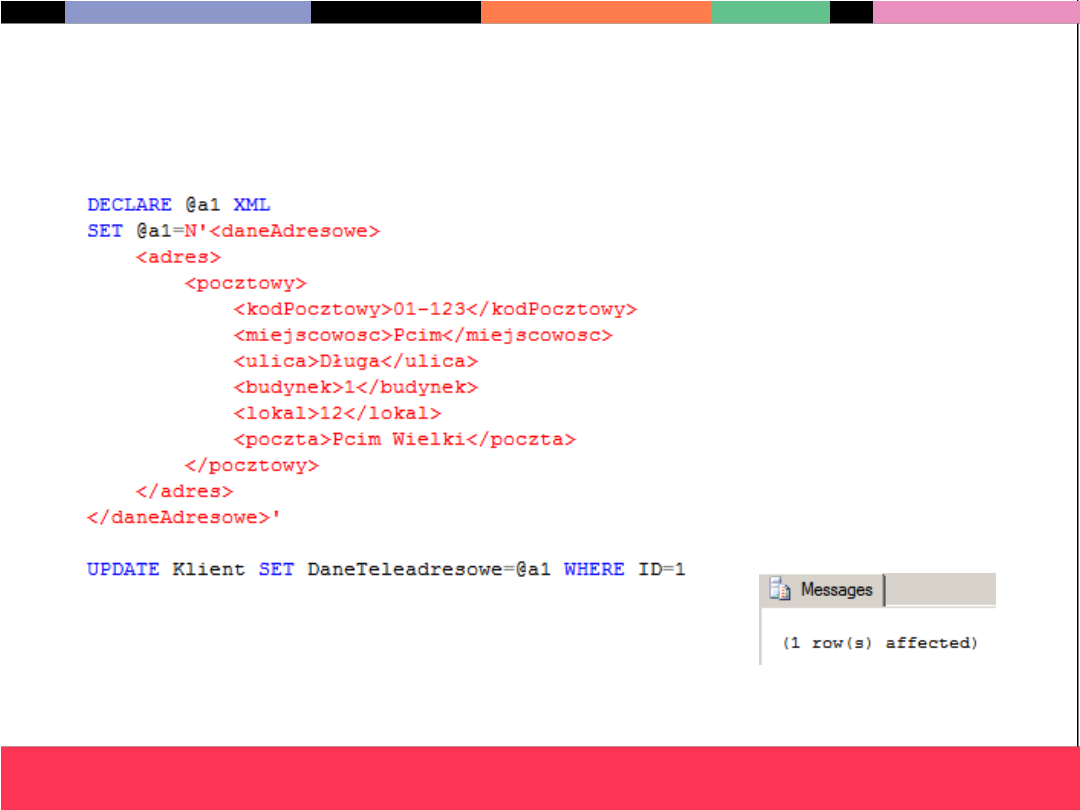

Spróbujmy teraz sprawdzić działanie kolekcji schem poprzez
dodanie kilku wpisów do kolumny xml. Zacznijmy od wpisu z
adresem pocztowym:

Polecenie wykonało się poprawnie, gdyż dokument jest zgodny ze
schemą

Korzystanie z XML Schema

81

informatyka +

Kolejna próba – dokument z adresem email

Polecenie wykona się poprawnie, gdyż dokument jest zgodny ze
schemą

Korzystanie z XML Schema

82

informatyka +

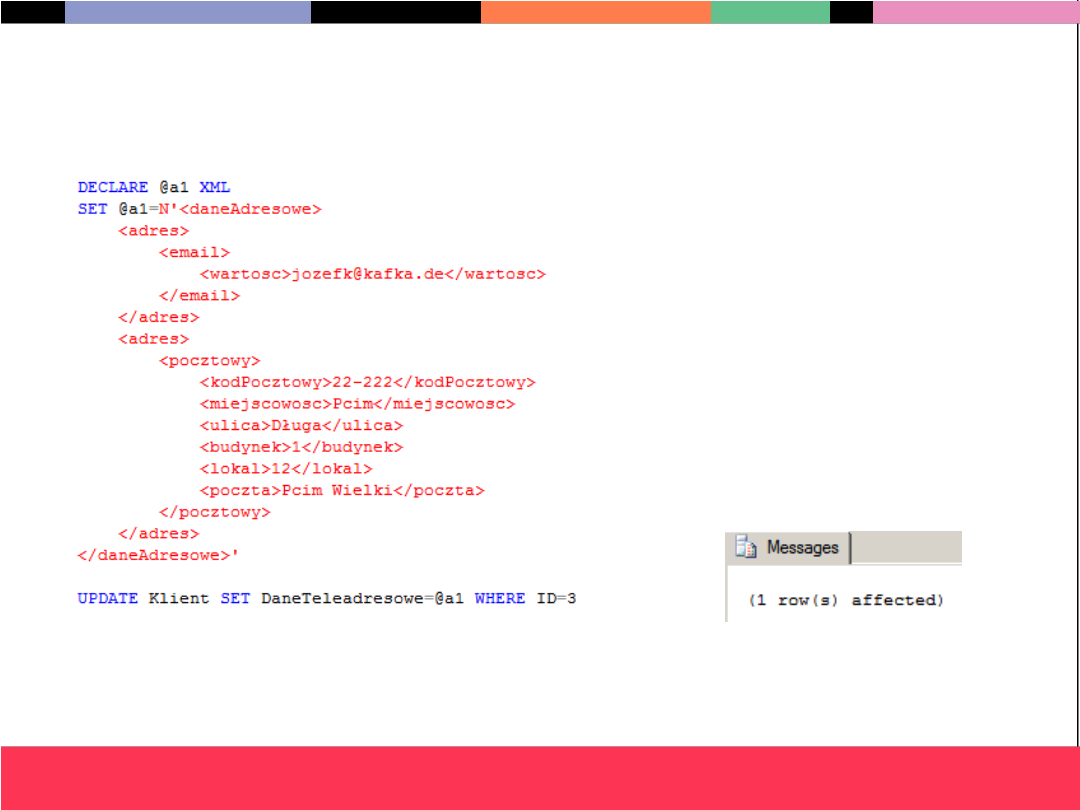

Kolejna próba – dokument z dwoma adresami (pocztowym i
email)

Polecenie wykona się poprawnie, gdyż dokument jest zgodny ze
schemą

Korzystanie z XML Schema

83

informatyka +

Kolejna próba – dokument z adresem pocztowym (błędny kod)

Polecenie spowoduje błąd, gdyż dokument nie spełnia ograniczenia
wynikającego ze schemy.

Korzystanie z XML Schema

84

informatyka +

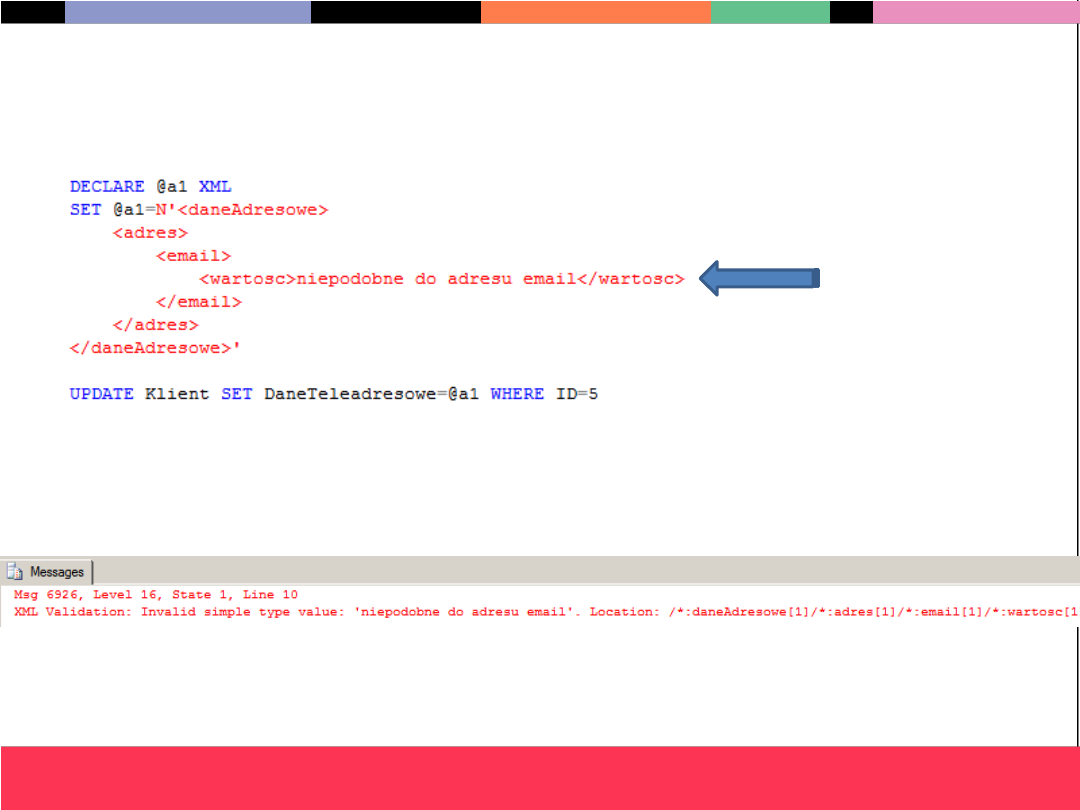

Kolejna próba – dokument z adresem email (błędna wartość
adresu email)

Polecenie spowoduje błąd, gdyż dokument nie spełnia
ograniczenia wynikającego ze schemy.

Korzystanie z XML Schema

85

informatyka +

Kolejna próba – dokument z nadprogramowym elementem

Polecenie spowoduje błąd, gdyż dokument zawiera dodatkowy element
„bonus”

Korzystanie z XML Schema

86

informatyka +

Kolejna próba – dokument z brakującym elementem (adresik
zamiast adres)

Polecenie spowoduje błąd, gdyż dokument nie zawiera
wymaganego elementu „adres”

Korzystanie z XML Schema

87

informatyka +

Kolejna próba – dokument z brakującym znacznikiem
zamykającym

Polecenie spowoduje błąd, gdyż dokument nie jest poprawnie
sformułowany.
W tym przypadku nie doszło do walidacji za pomocą schemy!

Agenda

• Podstawy XML

– Historia XML w pigułce
– Struktura dokumentu XML

• XML a bazy danych

– Alternatywa dla relacyjnych baz danych?

• XML w SQL Server 2008

– Klauzula FOR XML polecenia SELECT
– Typ danych „XML”
– Metody typu „XML”
– Korzystanie z XML Schema

• Podsumowanie

88

informatyka +

Podsumowanie

• XML znajduje zastosowanie w świecie relacyjnych

baz danych

• Nie jest dla nich alternatywą, raczej uzupełnia ich

możliwości

• Z racji popularności XML serwery baz danych

zaczynają go wspierać (wcześniej tylko jako BLOB
lub CLOB)

89

informatyka +

Podsumowanie

• SQL Server 2008 posiada szereg wygodnych mechanizmów

pozwalających na korzystanie z XML przy:

– Przechowywaniu danych w bazie (typ danych xml)

– Zwracaniu wyników zapytań w postaci XML (klauzula FOR XML)

– Odpytywaniu dokumentu XML (metody value(),exist(),nodes() )

• Nie wspomniano przy tej okazji chociażby o indeksach XML

poprawiających wydajność zapytań korzystających z danych
XML

– Modyfikowaniu struktury dokumentu XML (metoda modify() )
– Definiowaniu ograniczeń dopuszczalnej struktury dokumentów

XML (XML Schema Collection )

90

informatyka +

…czy są pytania?

91

informatyka +

<Koniec />
