Wektorowy model danych

•

Wektorowy model danych
eksploatowany jest w wielu
systemach GIS.

•

Odwzorowane wektorowo /na mapie/
obiekty graficzne powiązane są z
bazą danych zawierającą informacje
o ich atrybutach /cechy/

Format danych

wektorowych

•

Model prosty

•

Model topologiczny

Typy obiektów wektorowych

•

Punkty (points)

•

Linie (lines, polylines)

•

Wielokąty, poligony (polygons,

regions)

• Tekst (texts)

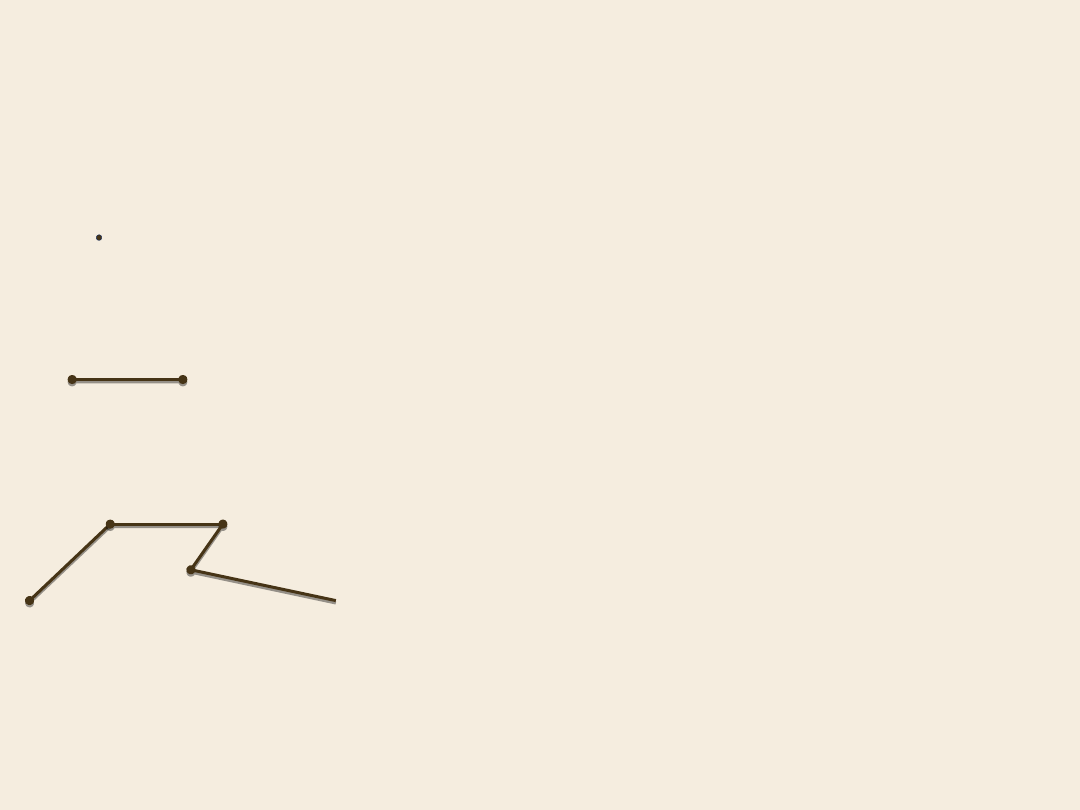

Prosty model wektorowy

Punkt (point) – położenie definiowane jest parą współrzędnych (x, y)

Linia (line) – definiowana jest dwiema parami współrzędnych
punktów: początkowego (x1, y1) i końcowego (x2, y2)

(x1,
y1)

(x2,
y2)

Polilinia (polyline) – definiowana jest n - parami współrzędnych
punktów węzłowych: (x1, y1) ; (x2, y2); (x3, y3); (x4, y4) ...(xn, yn)

(x1,
y1)

(x2,
y2)

(x3,
y3)

(x4,
y4)

... (xn,
yn)

(x, y)

Prosty model wektorowy

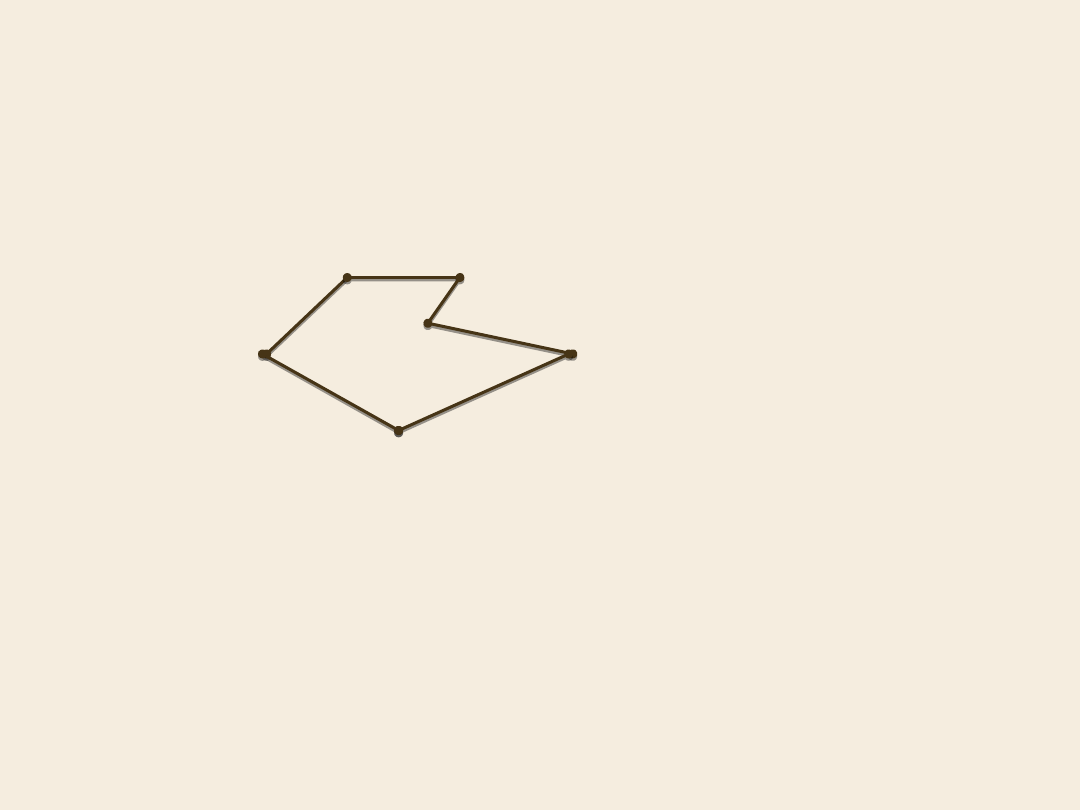

Wielokąt /poligon/

(region) – definiowany jest n -

parami współrzędnych punktów węzłowych: (x1, y1) ; (x2,
y2); (x3, y3); (x4, y4); (x5, y5); ...(xn, yn);
gdzie : n – liczba wierzchołków

(x1,
y1)

(x2,
y2)

(x3,
y3)

(x4,
y4)

(x5, y5)

(x6, y6)

n = 6

Prosty model wektorowy

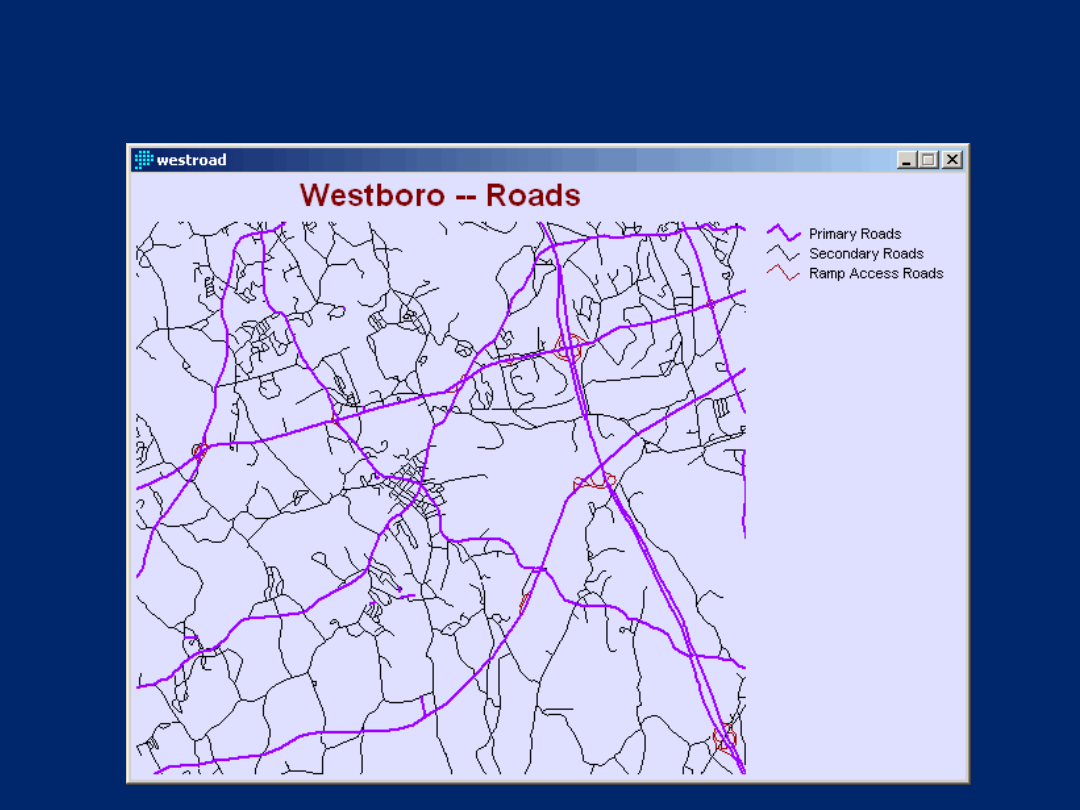

Sieć drogowa Westboro

Sieć drogowa Westboro

Wizualizacja – model wektorowy

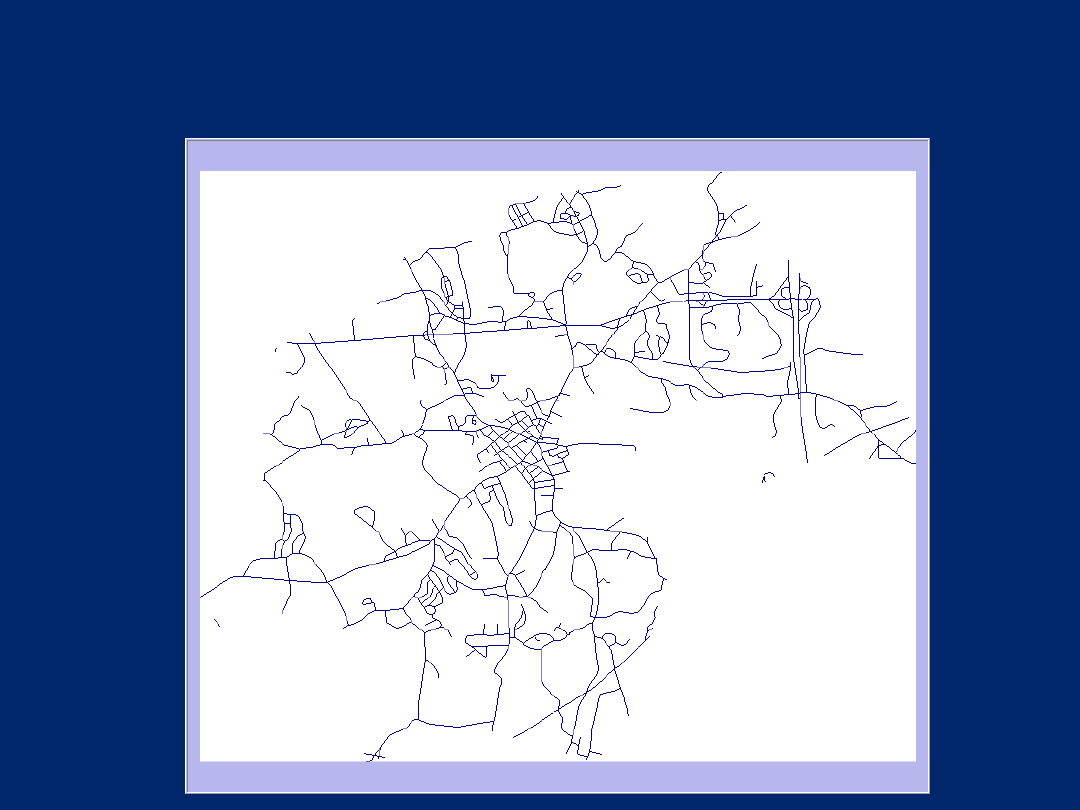

Prosty model wektorowy

Dekompozycja mapy wektorowej – linie /łuki/

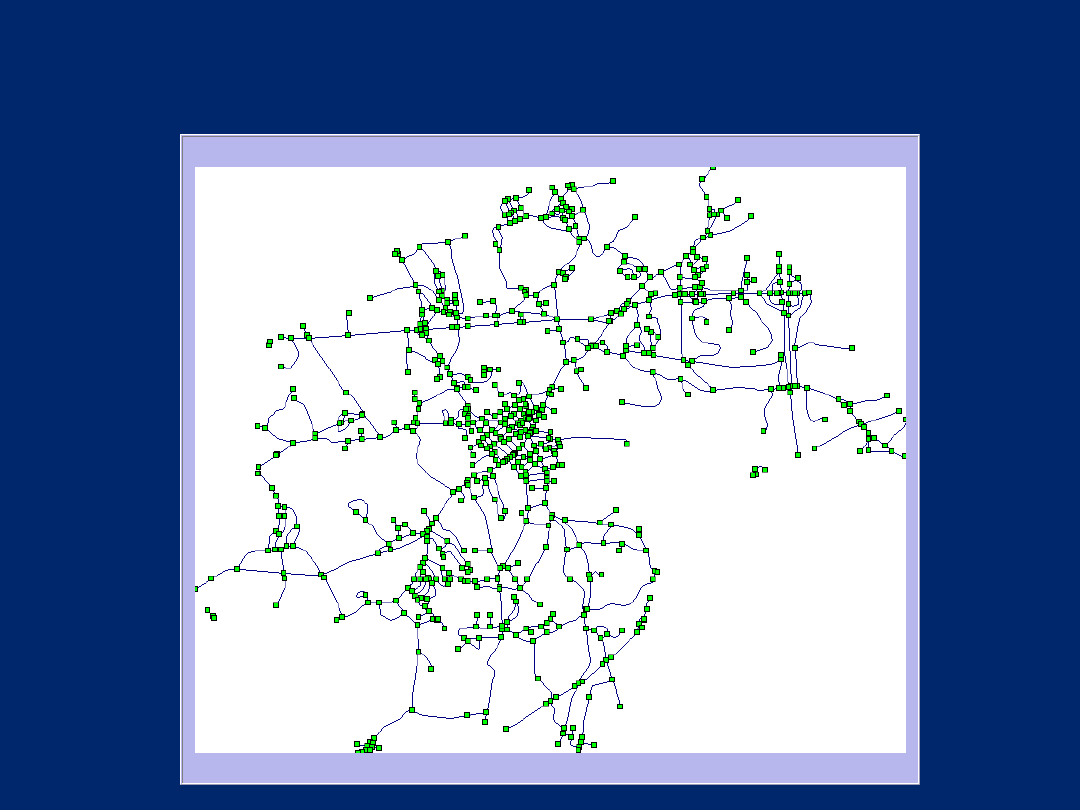

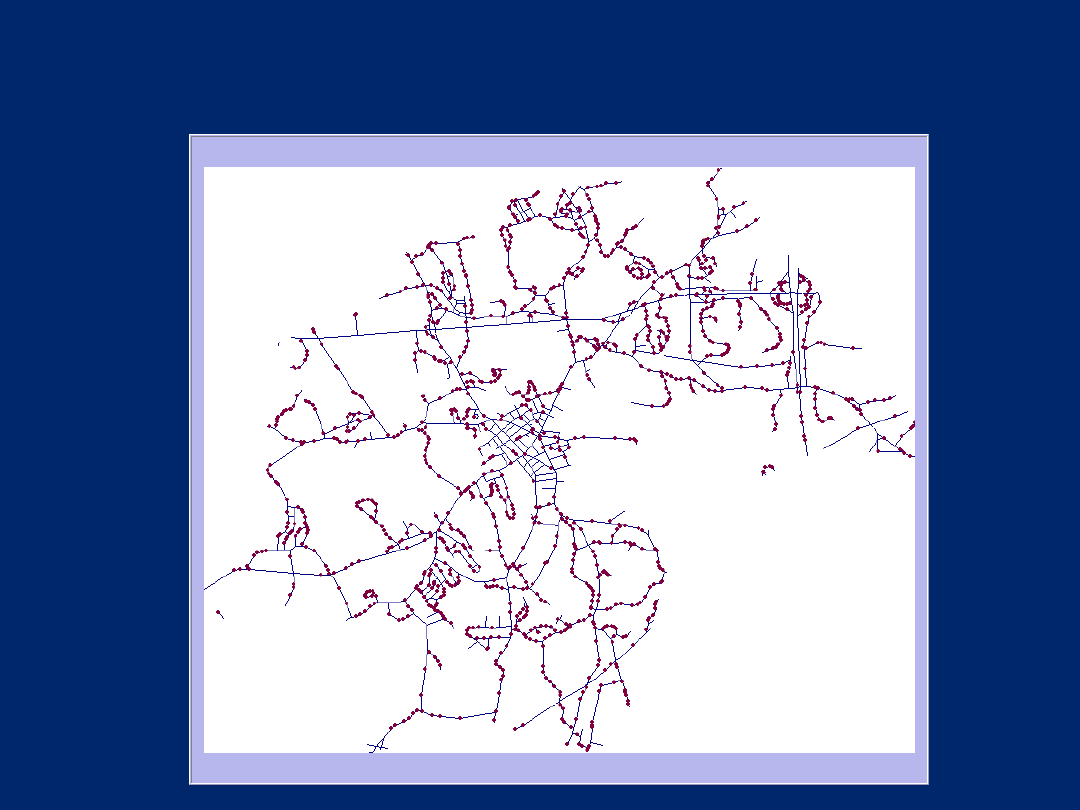

Prosty model wektorowy

Dekompozycja mapy wektorowej – punkty

/węzły/

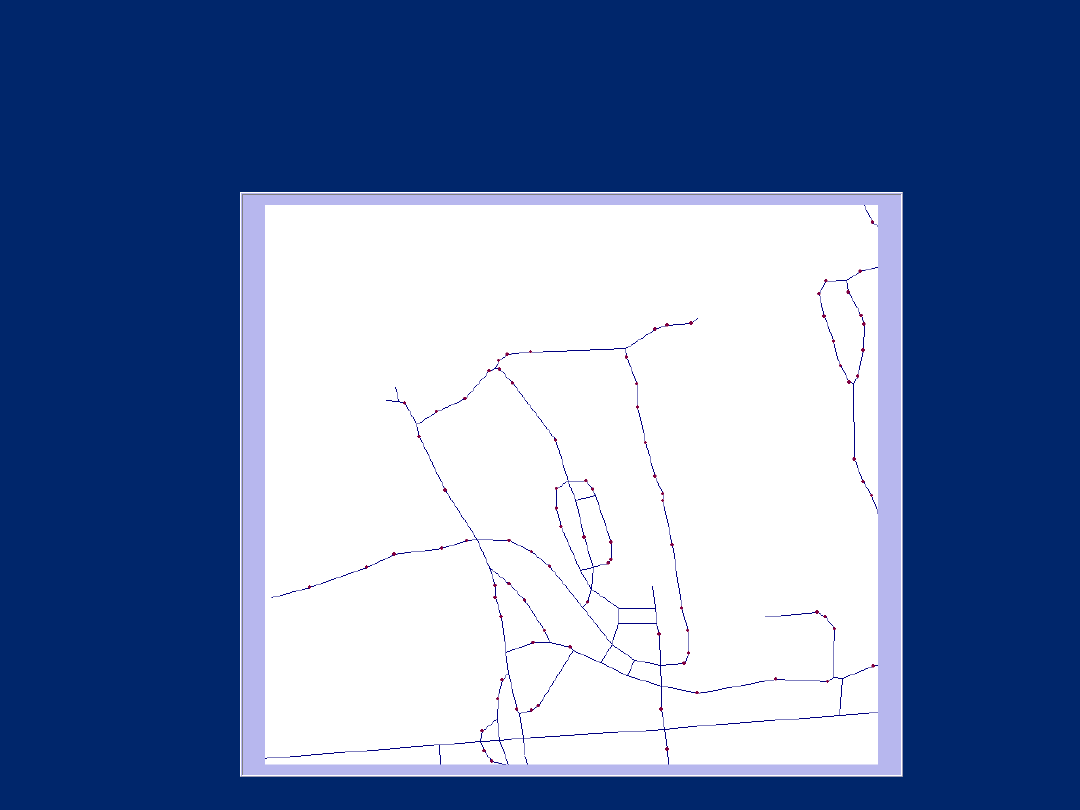

Prosty model wektorowy

Elementy mapy wektorowej – punkty /węzły/ i

linie /łuki/

(Powiększenie fragmentu)

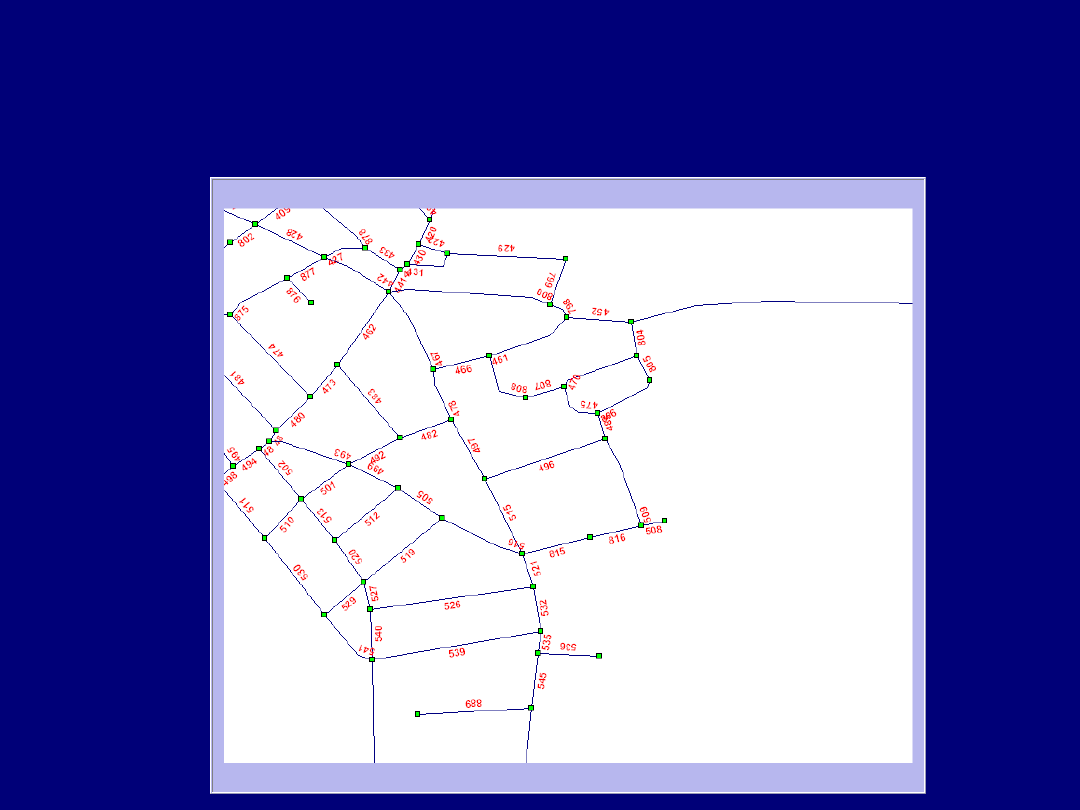

Prosty model wektorowy

Elementy mapy wektorowej

Linie /łuki/ oraz ich identyfikatory

Prosty model wektorowy

Topologiczne cechy wybranego obiektu – punkty /węzły/

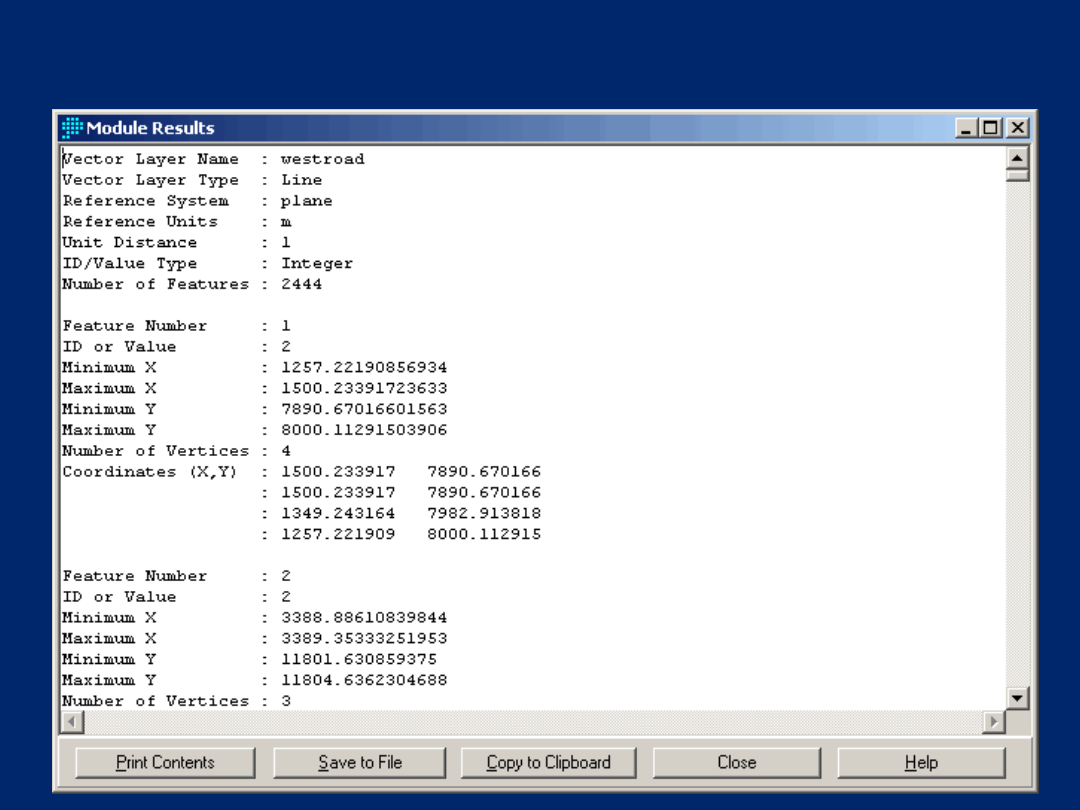

Model wektorowy. Sieć drogowa Westboro.

Struktura pliku bazy danych wektorowych – punkty, linie i

powiązania

Topologiczny model

wektorowy

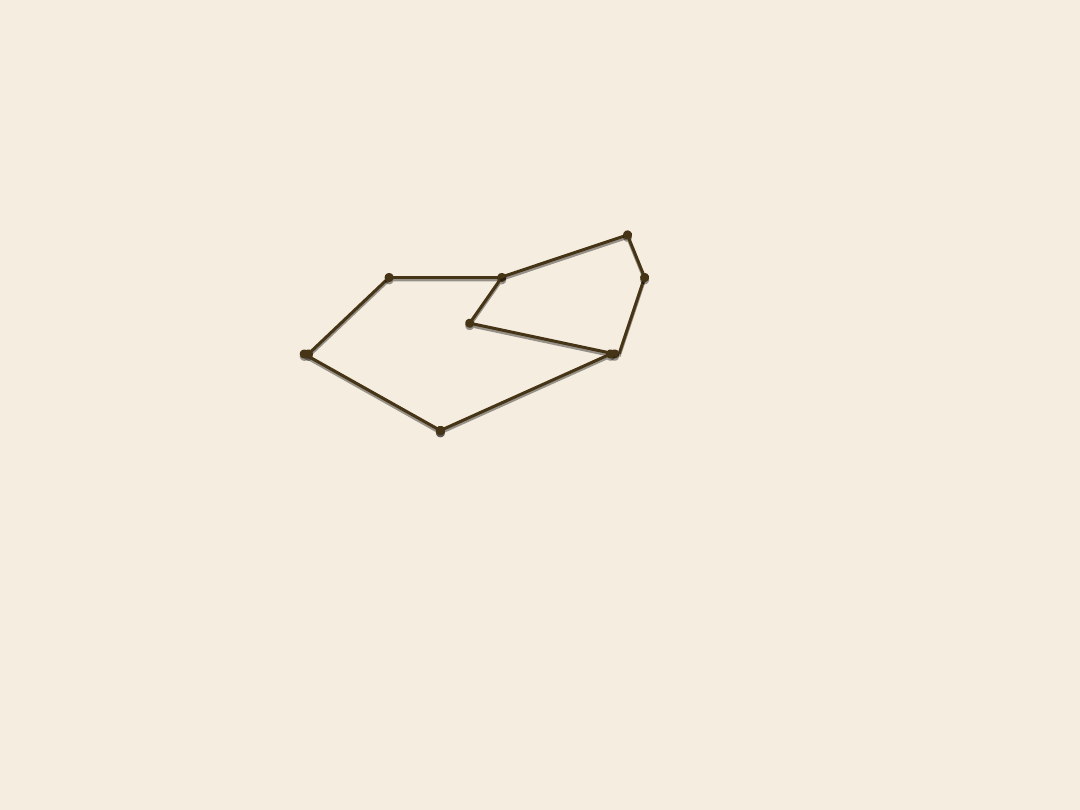

Topologiczny model wektorowy
-

posiada zapis określający dokładnie położenie i

geometrię obiektu – dzięki czemu wiadomo które obiekty
graniczą ze sobą, jakie są wspólne krawędzie w
wielobokach, które punkty wyznaczają przebieg granicy.

(x1, y1)

(x2, y2)

(x3, y3)

(x4,
y4)

(x5, y5)

(x6, y6)

L1

L2

L3

L4

L5

L6

L7

L8

L9

(x7, y7)

(x8, y8)

M

N

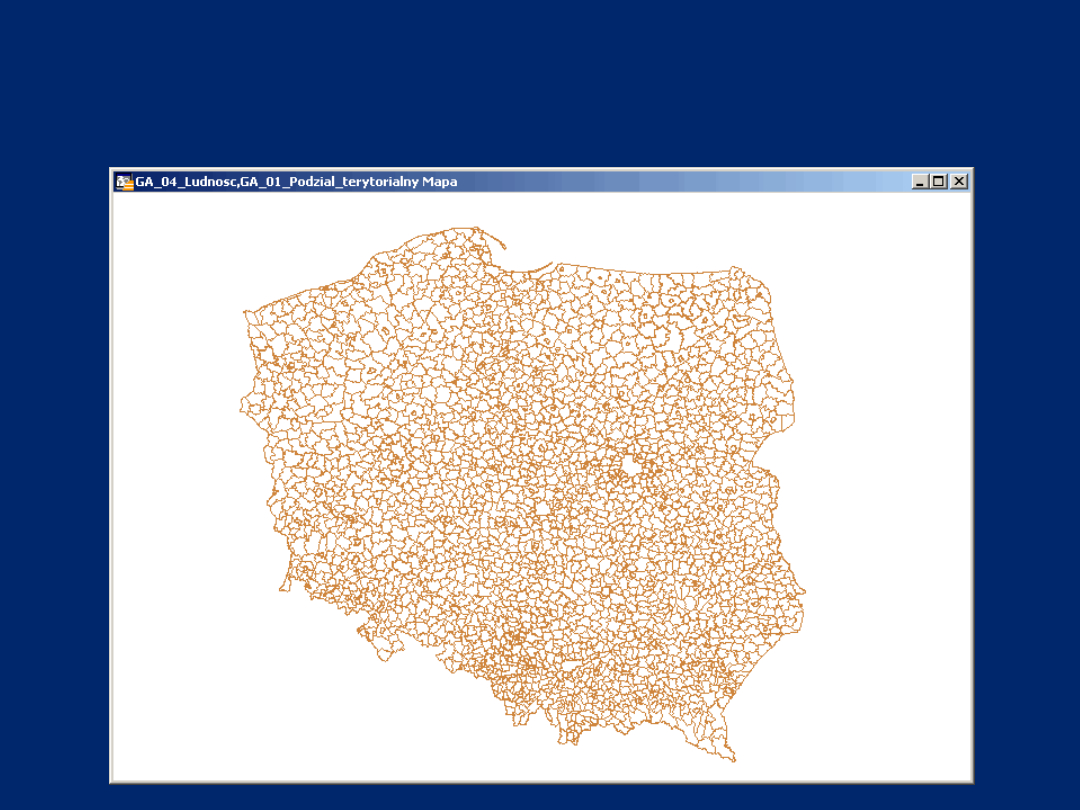

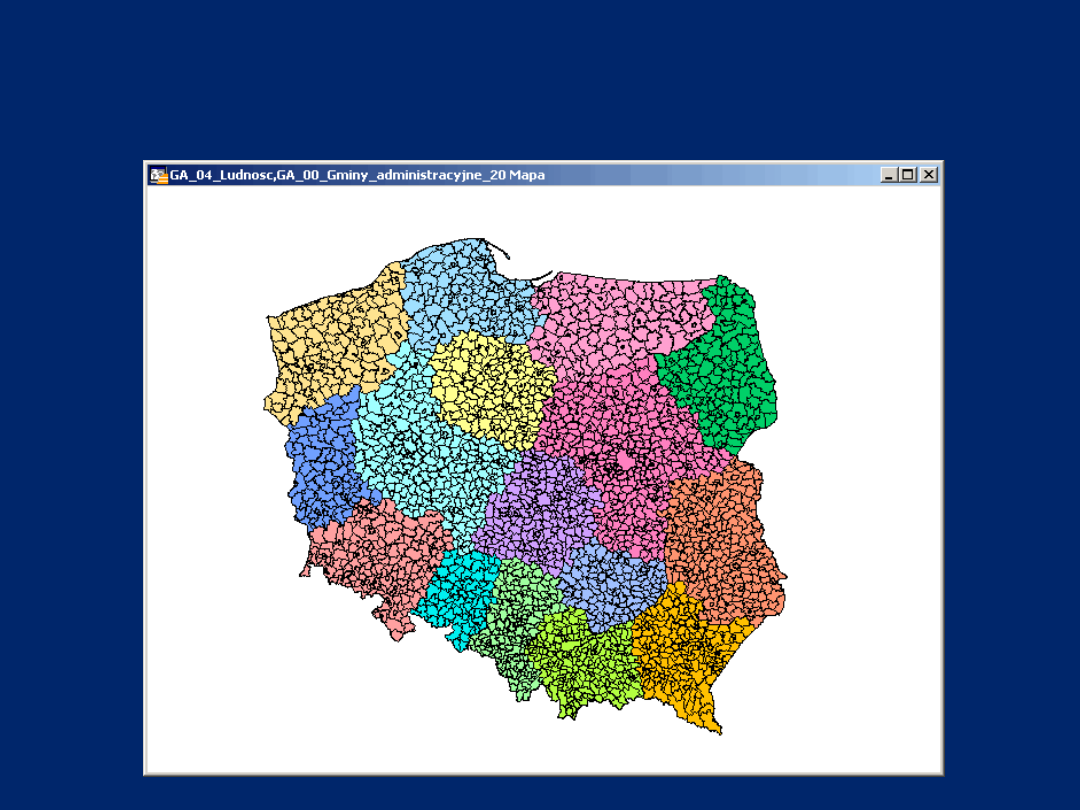

Topologiczny model wektorowy

Granice administracyjne gmin - Polska

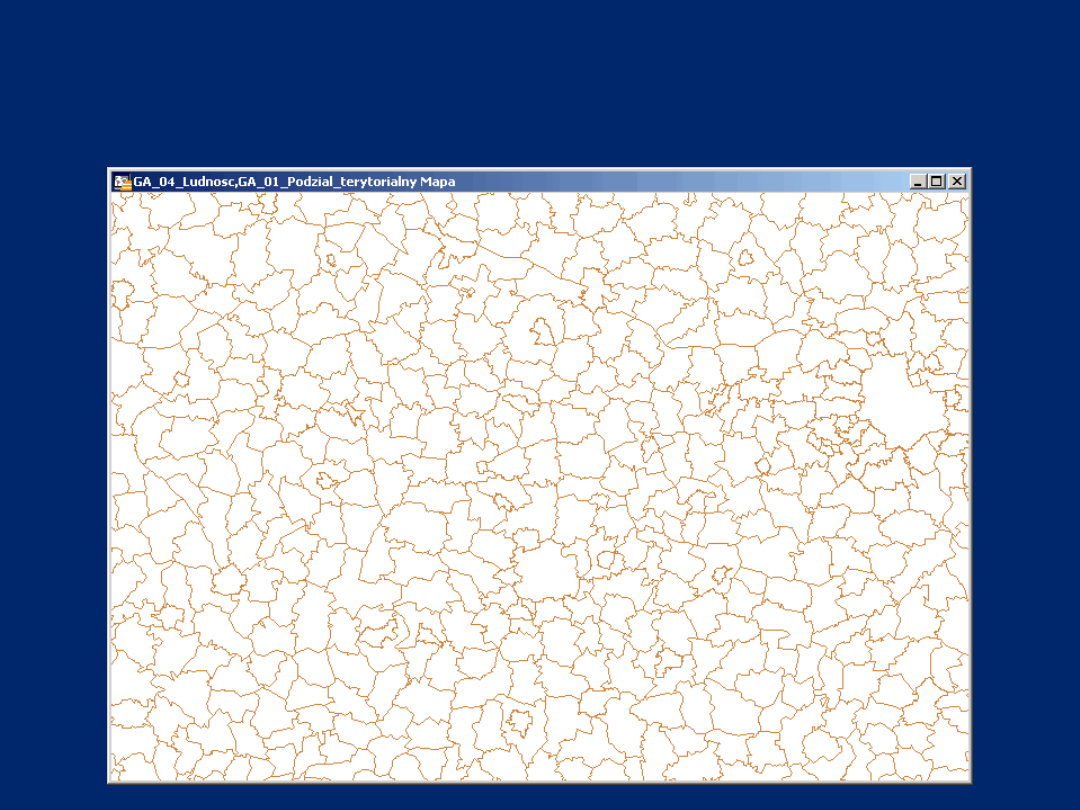

Topologiczny model wektorowy

Granice administracyjne gmin – Polska

/powiększenie/

Mapa wektorowa – model topologiczny

Granice administracyjne województw

Topologiczny model wektorowy

Granice prowincji – Etiopia

Identyfikatory obiektów /prowincji/ i linii granic

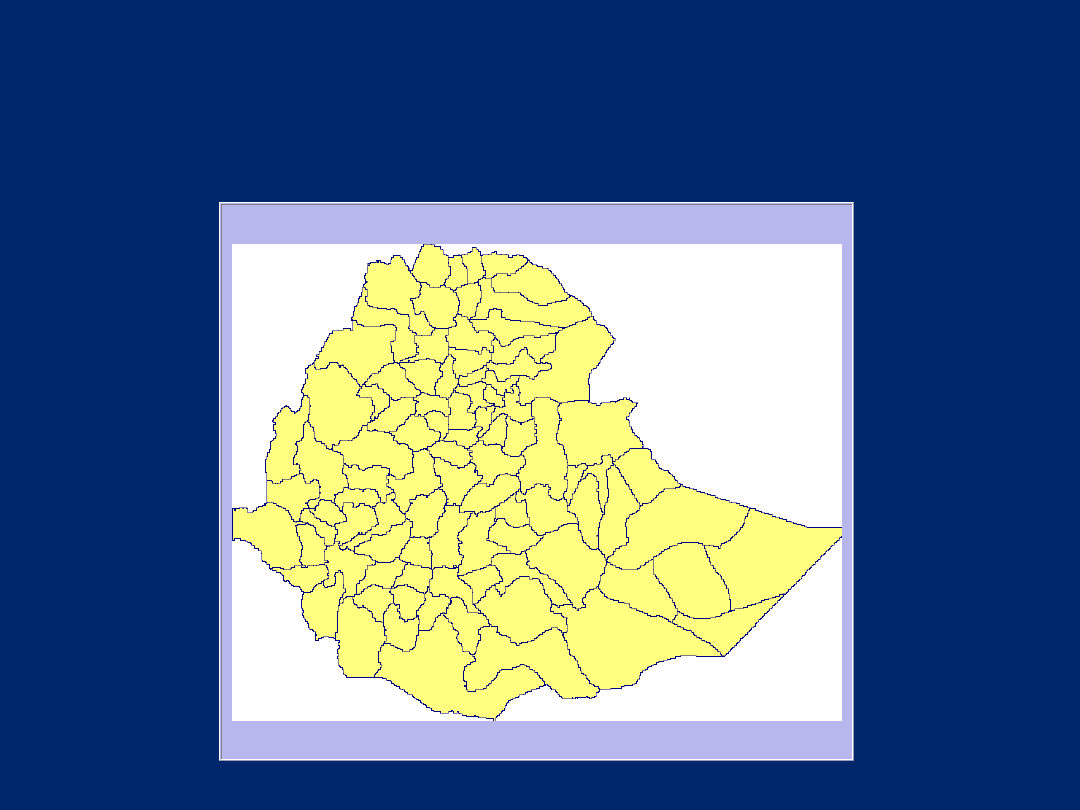

Topologiczny model wektorowy

Granice prowincji – Etiopia

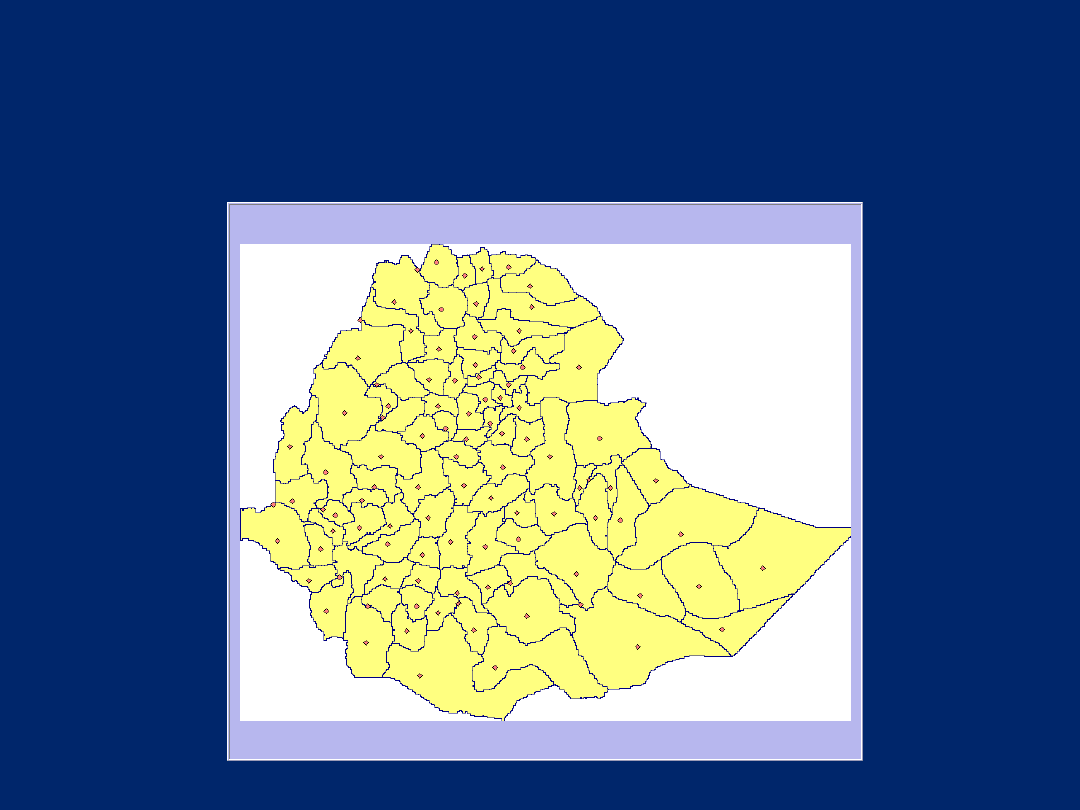

Topologiczny model wektorowy

Identyfikatory /centroidy/ obiektów /prowincji/

Etiopia

Topologiczny model wektorowy

Granice prowincji – Etiopia

Centroidy obiektów /prowincji/ i kody obiektów

/prowincji/

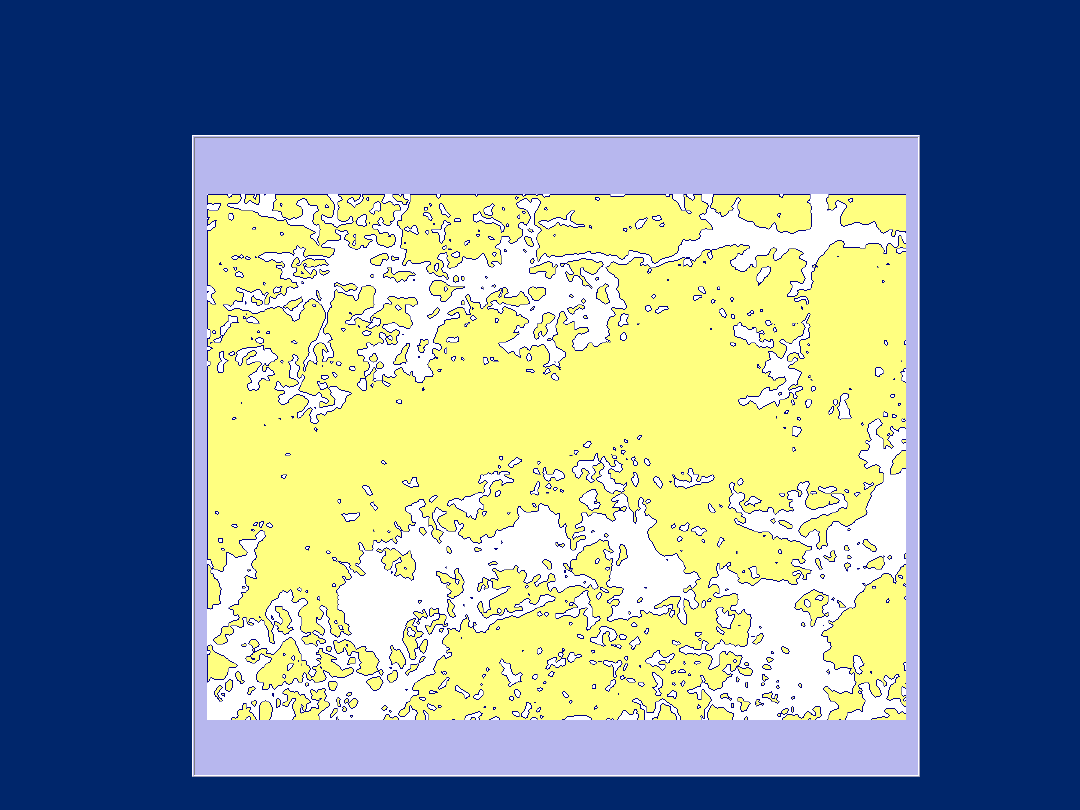

Topologiczny model wektorowy

Granice lasów - przykład

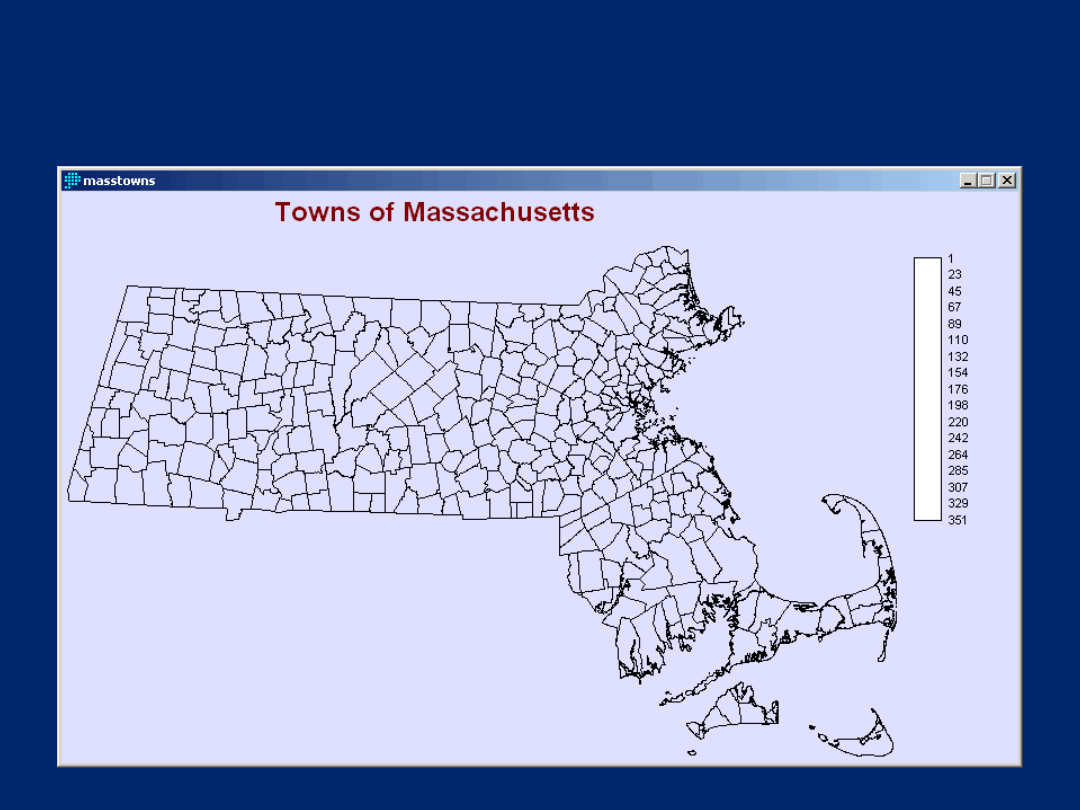

Topologiczny model wektorowy

Granice administracyjne miast stanu Massachusetts

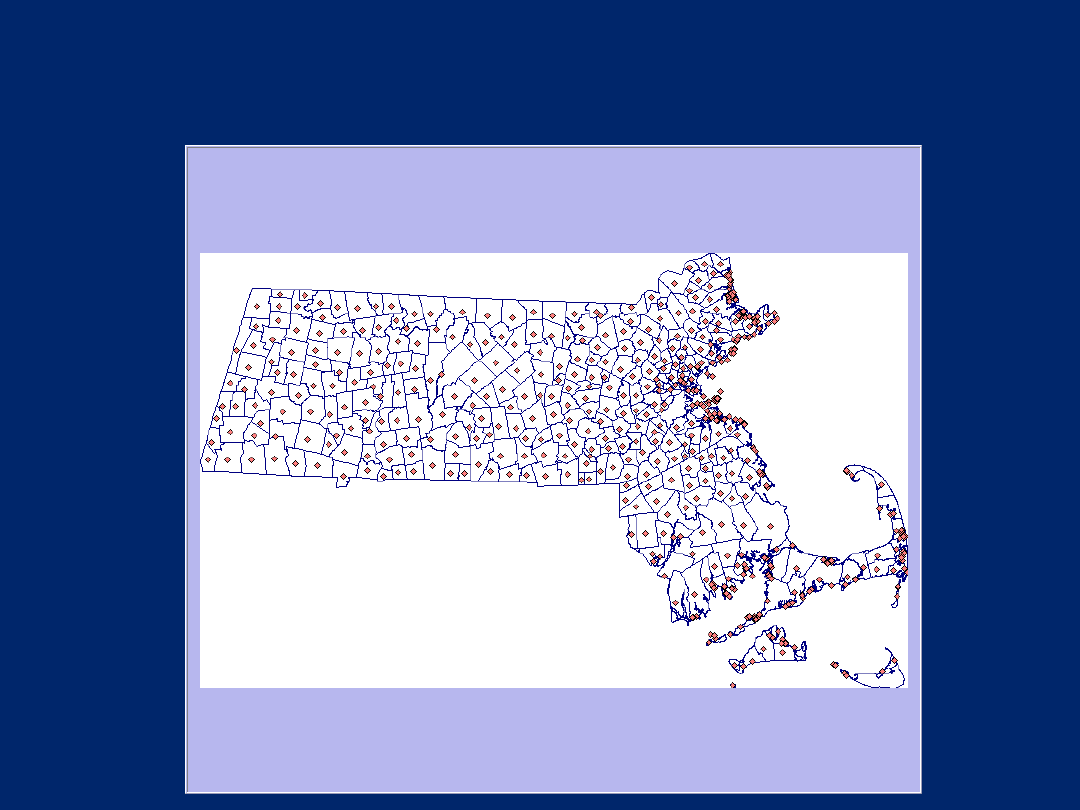

Topologiczny model wektorowy

Granice administracyjne miast stanu Massachusetts

Centroidy obiektów /miasta/ i linie granic miast

Topologiczny model wektorowy

Granice administracyjne miast stanu Massachusetts

Identyfikatory obiektów /elementów granic/ - powiększenie

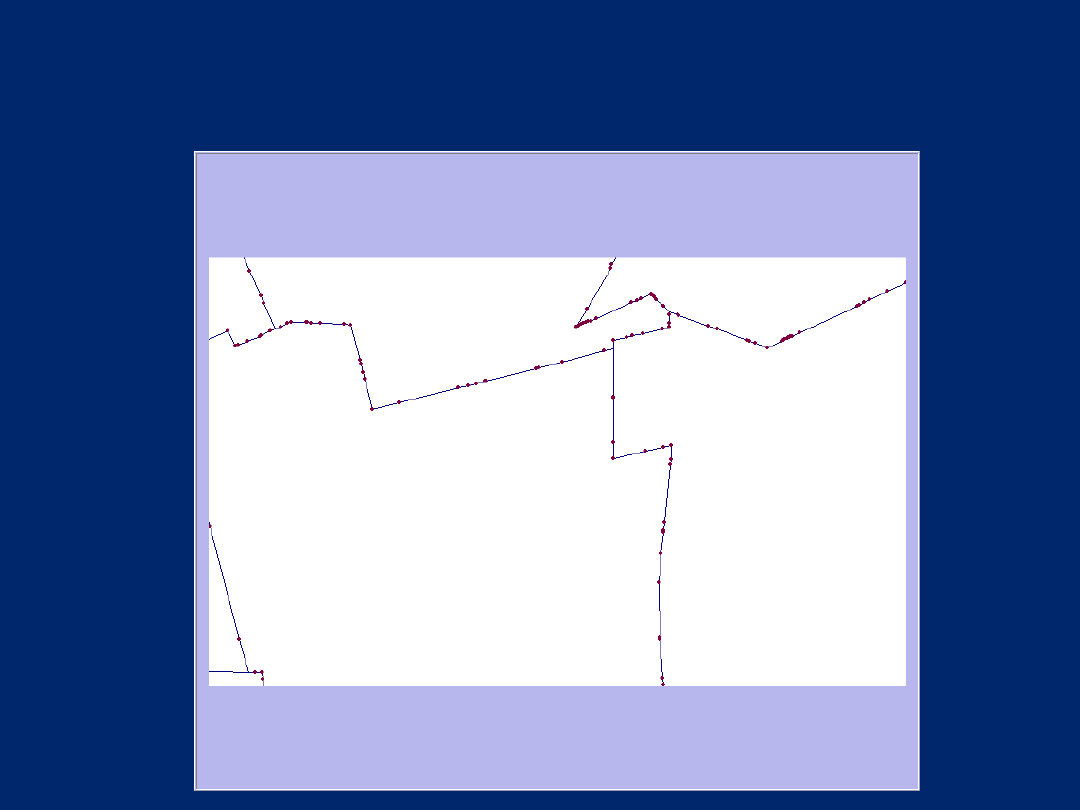

Topologiczny model wektorowy

Granice administracyjne miast stanu Massachusetts

Punkty /węzły/ łączące obiekty /elementy granic miast/ -

powiększenie

Zalety modelu wektorowego

•

Zwarta struktura danych – niewielka ilość pamięci;

•

Dobre odtworzenie położenia obiektów;

•

Zachowanie topologii w modelach struktur sieciowych

•

Łatwa aktualizacja danych

Wady modelu wektorowego

•

Złożona struktura danych;

•

Utrudnione symulacje z uwagi na zróżnicowanie
typologiczne i topologiczne obiektów

Zalety modelu rastrowego

•

Prosta struktura danych;

•

Identyczna wielkość elementów rastra –
ułatwiająca modelowanie i symulacje
komputerowe;

Wady modelu rastrowego

•

Duże wymagania względem wielkości pamięci
komputera;

•

Przybliżone wyniki obliczeń powierzchni i
odległości;

•

Utrudniona analiza struktur sieciowych;

•

Utrudniona zmiana odwzorowania /georeferencja/
