Rozwiązania materiałowo-konstrukcyjne i
technologiczne budynków mieszkalnych,
użyteczności publicznej i budynków przemysłowych:

Dachy o konstrukcji żelbetowej i

stalowej

Mateusz Mazurek gr6

Dachy żelbetowe

Płaskie

Krzywiznowe

Sklepione: łukowe beczułkowe krzyżowe

Cienkościenne: Powłokowe Fałdowe

Prefabrykowane

Dachy o konstrukcji
żelbetowej



Dachy monolityczne płaskie:

•

Konstrukcja płyty lub płyty żebrowanej

•

Żebra połączone monolitycznie z płytą, podciągami oraz z
wieńcami

•

Ze względu na naprężenia termiczne dylatacja co 15-20m

Dachy o konstrukcji
żelbetowej

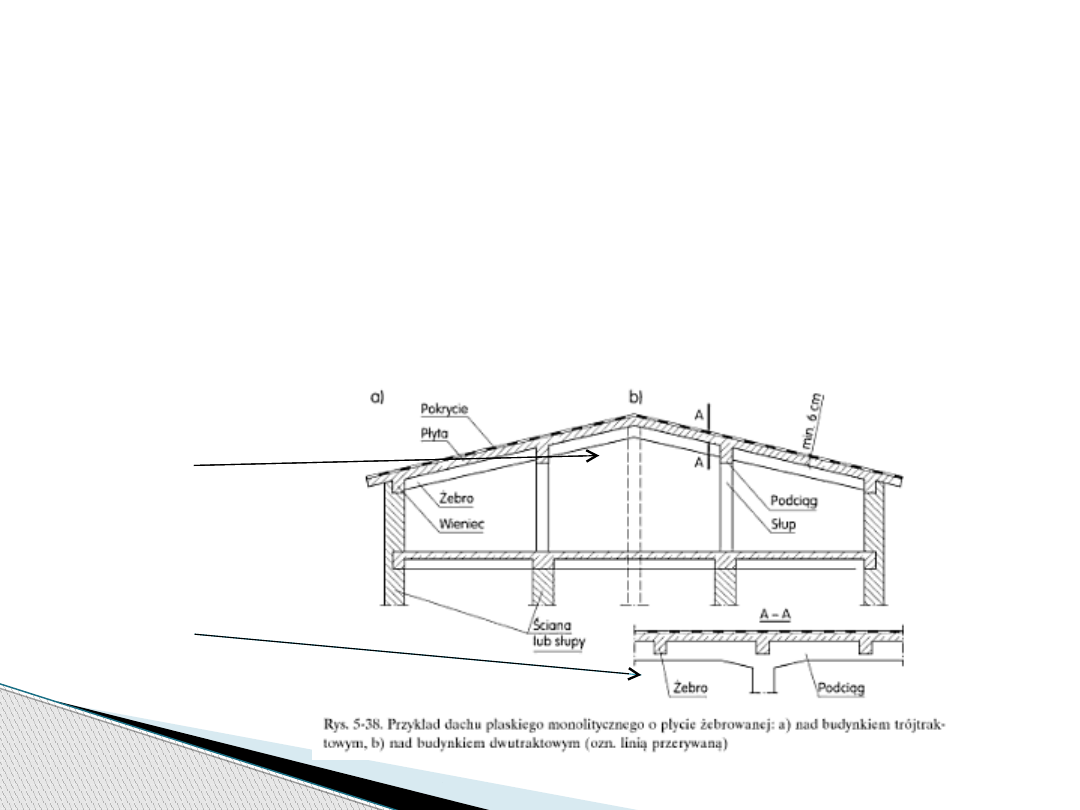

Przekrój przez dach

Przekrój przez płytę



Dachy monolityczne krzywoliniowe
sklepione:

•

Konstrukcja płyty (o stałej lub zmiennej grubości) lub płyta
żebrowana (powyżej 25m rozpiętości)

•

Gruba płyta (8-30cm), pracująca głownie na ściskanie

•

Oparte na wieńcach ścian podłużnych lub i innych podporach

•

Rozpór poziomy na podporach przejmują stalowe ściągi (ø30-50 co
3m)

Dachy o konstrukcji
żelbetowej

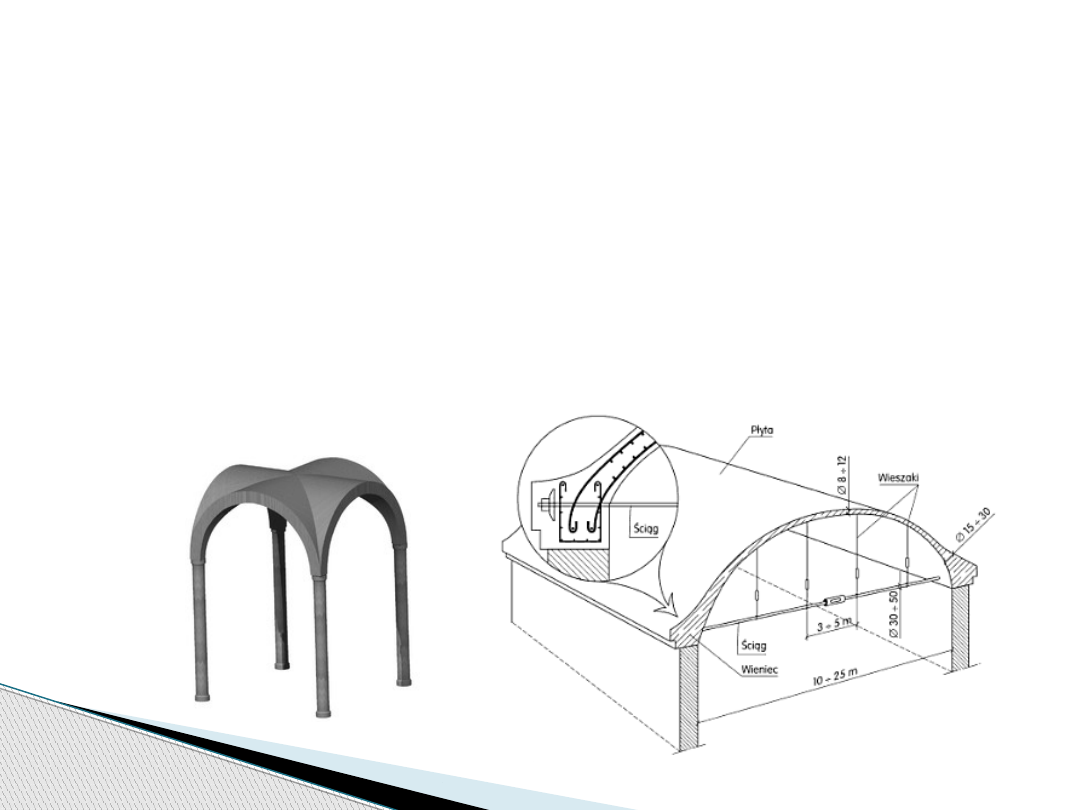

Sklepienie
krzyżowe

Sklepienie łukowe-strzałka l/14 – l/20



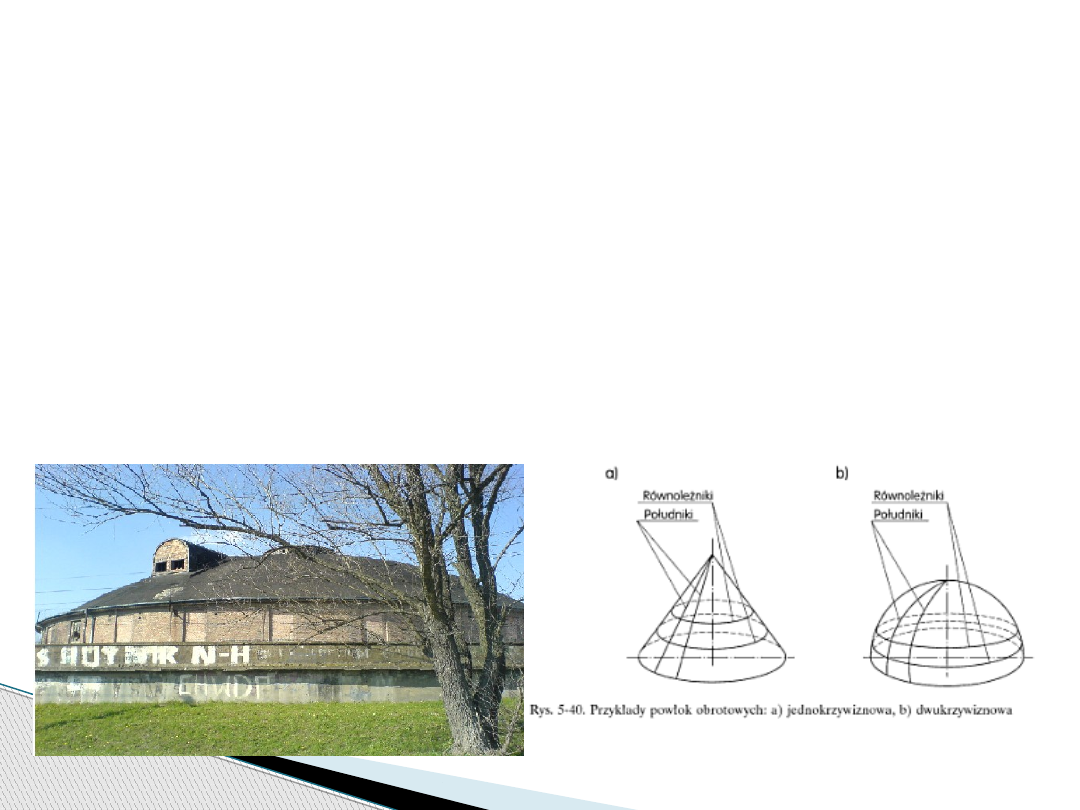

Dachy monolityczne krzywoliniowe cienkościenne
powłokowe:

•

Powłoki płaskie lub żebrowane

•

Duże rozpiętości, dowolna forma powłoki, formy klasyfikujemy jako:



O pojedynczej krzywiźnie: stożkowe, walcowe – min. grubość powłoki – 5cm



O podwójnej krzywiźnie: kopuły – min. grubość powłoki 4cm

•

Pręty ø6-8 min. rozstaw musi być mniejszy od 5d, gdzie d-grubość powłoki, otulina
min. 10mm

•

Beton min C16/20, stosunek w:c:k=1:2:4, maks. wymiar ziaren kruszywa 20mm,
układany tradycyjnie lub torkretowaniem

Dachy o konstrukcji żelbetowej

Cegielnia Zesławice



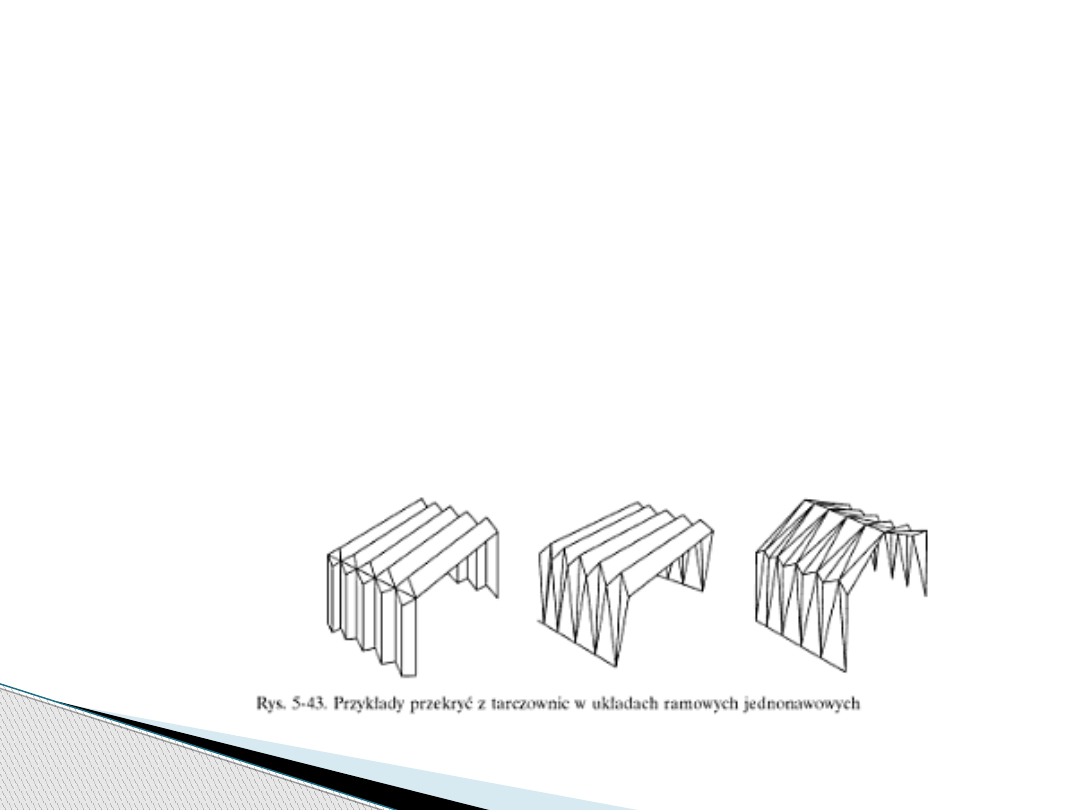

Dachy monolityczne krzywoliniowe
cienkościenne fałdowe (tarczownicowe):

•

Konstrukcje przestrzenne składające się z co najmniej dwóch
cienkich, płaskich elementów połączonych krawędzią

•

Nośność zależy od kąta pochylenia tarcz – zbyt małe pochylenie
powoduje zanik efektu tarczy

•

Rozpiętości 9-18m

Dachy o konstrukcji
żelbetowej



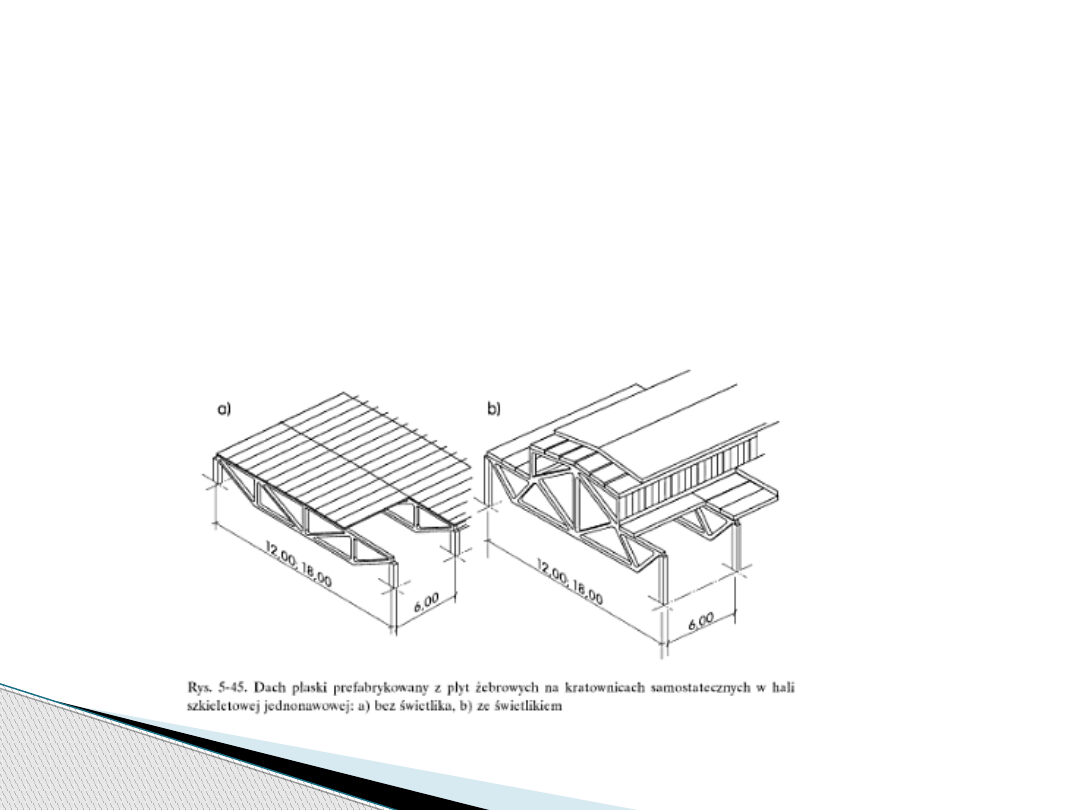

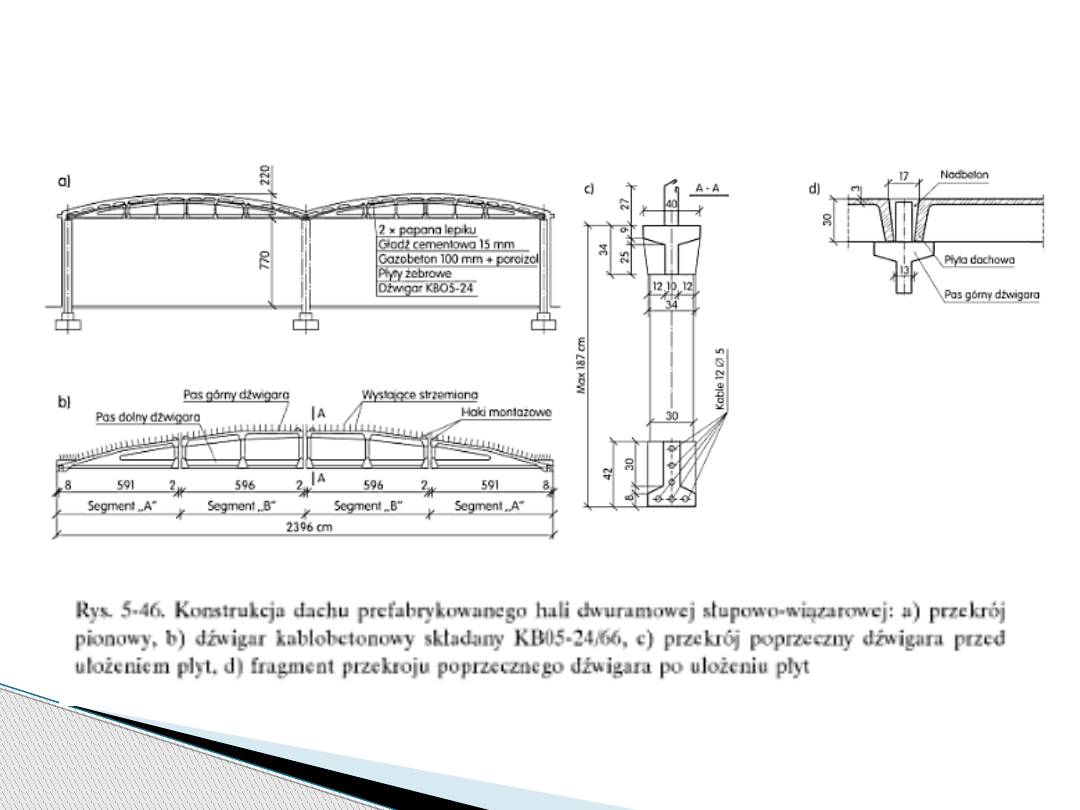

Dachy prefabrykowane:

•

Najczęściej budownictwo przemysłowe

•

Przewaga obciążeń stałych nad użytkowymi

Dachy o konstrukcji żelbetowej

Dachy o konstrukcji
żelbetowej



Podstawowymi materiałami są stal lub aluminium

Dachy o konstrukcji
metalowej

Cecha

Stal

Aluminium

Gęstość [g/cm^3]

7,85

2,73

Granica

plastyczności[Mpa

]

235-460

240-260

Twardość Brinella

[HB]

96-650

8-50

Udarność

[J/cm^2]

200-220

71-86

Wytrzymałość

zmęczeniowa

0,4 Rm

0,55 Rm

Odporność na

korozję

Brak

Posiada

Udarność – odporność materiału na pękanie przy obciążeniu dynamicznym

Wytrzymałość zmęczeniowa – maksymalne naprężenie cykliczne,
przy którym nie nastąpi zniszczenie próbki po określonej liczbie cykli (mln)



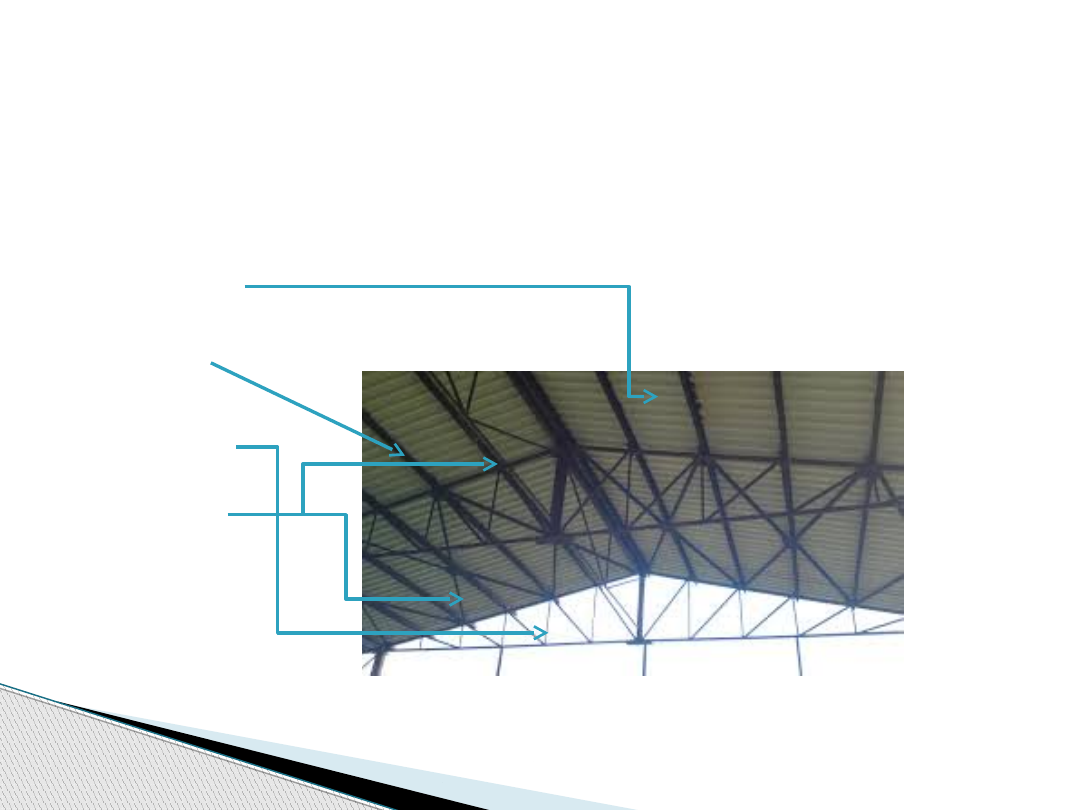

Elementy składowe:

•

Przekrycie

•

Płatwie

•

Dźwigary

•

Stężenia

Dachy o konstrukcji
metalowej



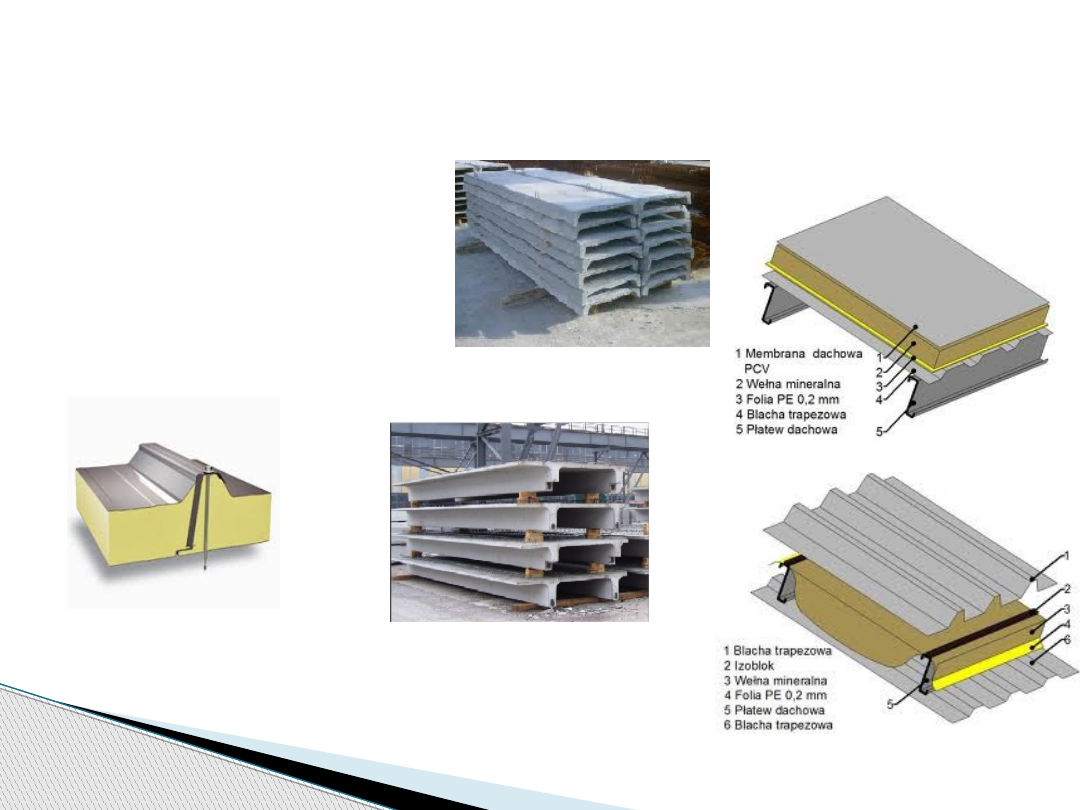

Przekrycia:

•

Blacha (trapezowa, falista)

•

Płyty warstwowe

•

Płyty żelbetowe i sprężone

Dachy o konstrukcji
metalowej

Płyta z rdzeniem ze sztywnej

pianki poliuretanowej

Płyty sprężone

Płyty żelbetowe

Blacha z ociepleniem



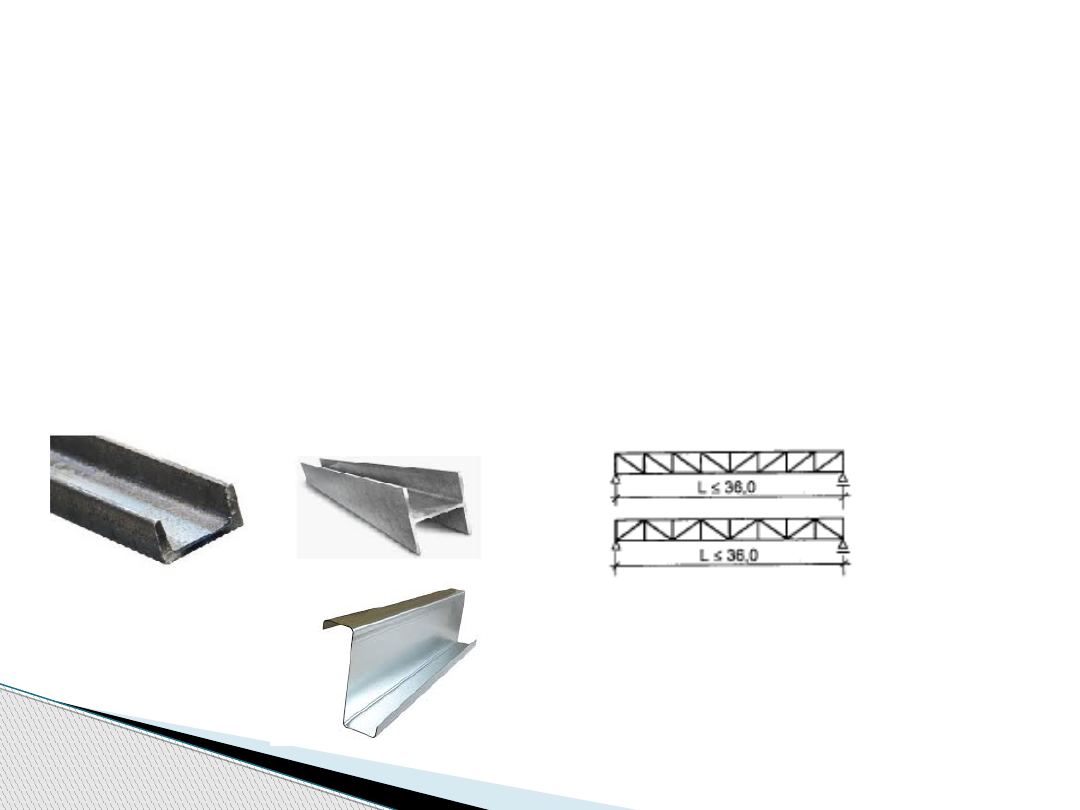

Płatwie:

•

Mogą być lecz nie muszą (blacha montowana bezpośrednio do
dźwigarów)

•

Górne półki mogą być usztywnione przez blachy o wysokiej fałdzie
(zginanie jednokierunkowe)

Dachy o konstrukcji
metalowej

Kształtowniki

Kratownice



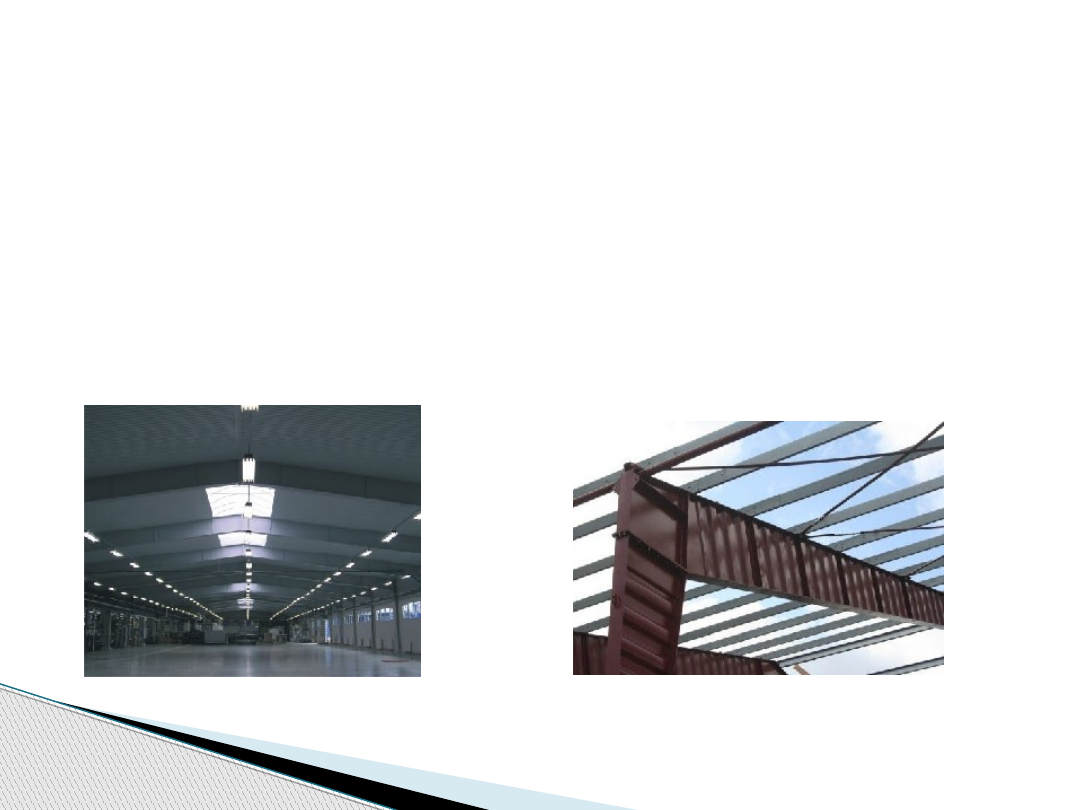

Dźwigary:

•

Przenoszą obciążenia z płatwi na ściany lub słupy

•

Mogą być wykonane z:

Dachy o konstrukcji
metalowej

Kształtowników walcowanych

Blachownic



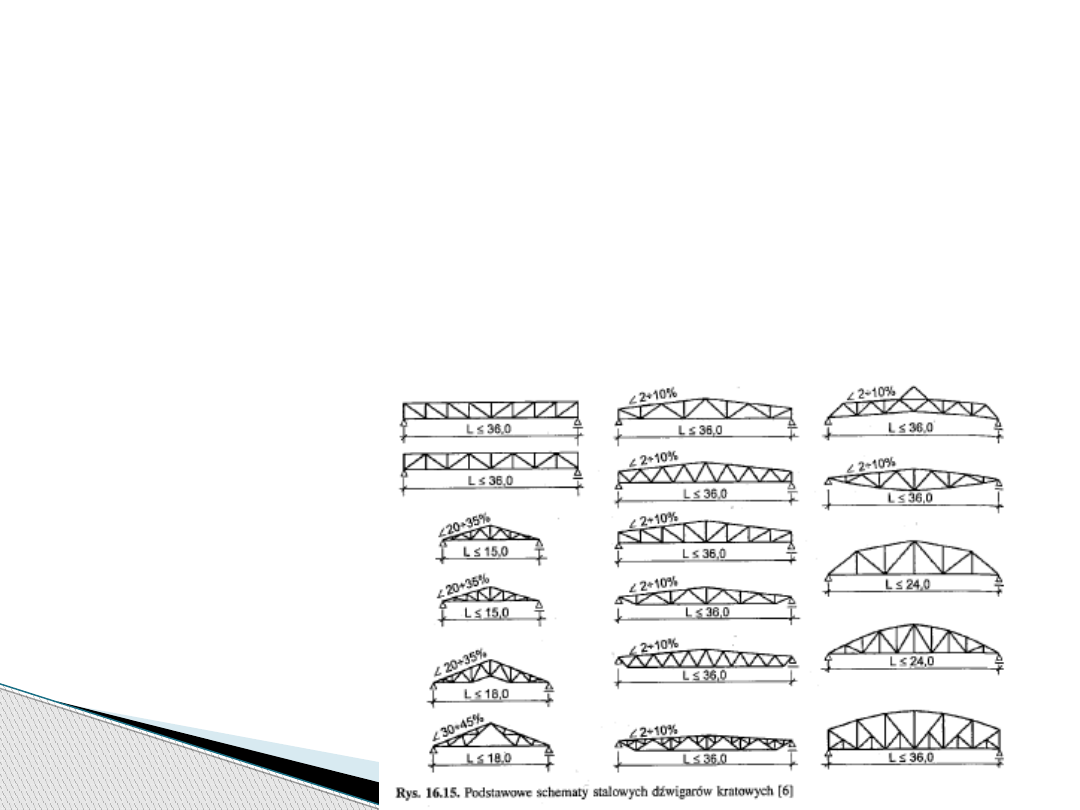

Dźwigary – kratownice:

•

Połączenie pręta w węźle powinno być symetryczne względem osi pręta

•

Pręty ściskane doprowadzane możliwie blisko środka węzłów, zaś w węźle
podporowym do osi podpory

•

Kształt blach węzłowych powinien być możliwie prosty

•

Krzyżulce pod łączone z pasem pod kątem 30˚- 60˚-długość spoin

Dach o konstrukcji
metalowej



Stężenia:

•

Zapewniają sztywność wiązarów i ich elementów (pasów
ściskanych)

•

Przenoszą obciążenia poziome z dachu i częściowo ścian

•

Zapewniają sztywność przestrzenną całej konstrukcji dachu

•

Stężenia poprzeczne w przedskrajnych lub skrajnych polach a
potem co 6. pole

Dachy o konstrukcji metalowej

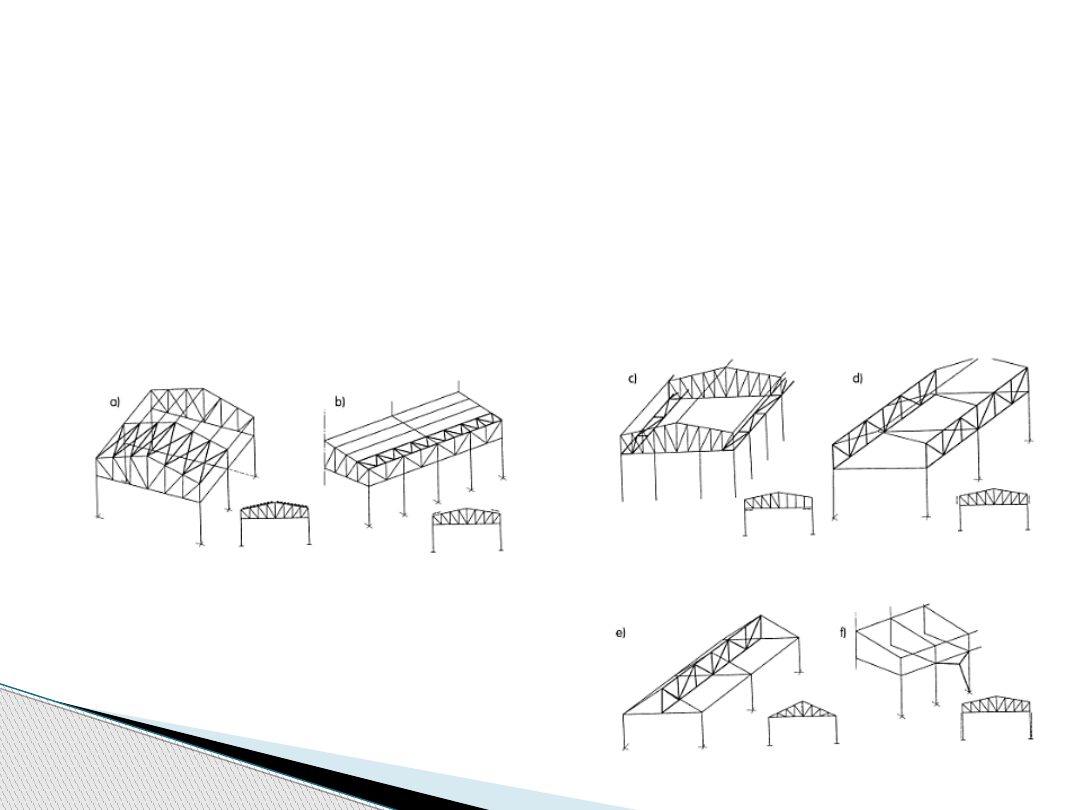

Stężenia hal:
a) Połaciowe poprzeczne
b) Połaciowe podłużne
c) Podłużne w poziomie pasa dolnego kratownicy
d) Pionowe połaci dachowej w płaszczyźnie podpór
e) Pionowe połaci dachowej w płaszczyźnie kalenicy
f)

Pionowe w linii słupów

1)

Panas J. praca zbiorowa 2012 „Nowy Poradnik Majstra
Budowlanego” Arkady

2)

Mirski J. Łącki K. 1998 „Budownictwo z technologią 2” WSiP

3)

www.wikipedia.org

4)

www.wikimapa.org

5)

www.amw.gdynia.pl

6)

www.jmbork.pl

7)

www.oberonrd.pl

8)

www.commercecon.pl

9)

www.olsztyn.olx.pl

10)

www.hale.info.pl

11)

www.konsorcjumstali.com.pl

12)

www.ruuki.pl

Bibliografia
