Kalkulacja stref

magazynowych

Wykład 4

Uwagi wstępne



Praktyka gospodarcza pozwoliła
wypracować szereg rekomendacji
dotyczących wymiarów magazynu,
pozwalających optymalizować koszty
realizacji oraz wpływających na
efektywne zagospodarowanie



Minimalna powierzchnia użytkowa:
1000-2000 m

2



Kształt magazynu – prostokąt o
stosunku boków 3:5 lub 2:3

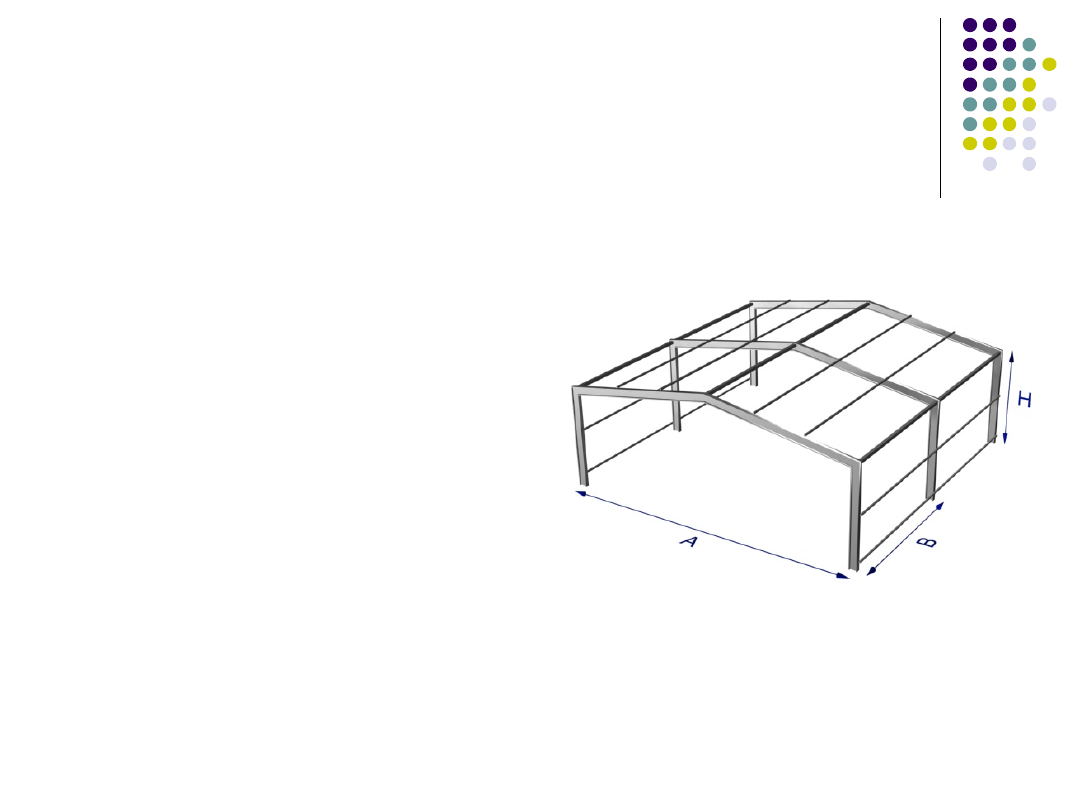

Wymiary



Szerokość sekcji A

12,15 lub 18 m



Długość sekcji B –

dowolna

wielokrotność 4 lub

6 m



Wysokość – hale

stalowe 4 lub 6 m,

na kolumnach 7,2

10,8 i 12 m.



Wysokość strefy

„niskiej”: ok. 4,8 m

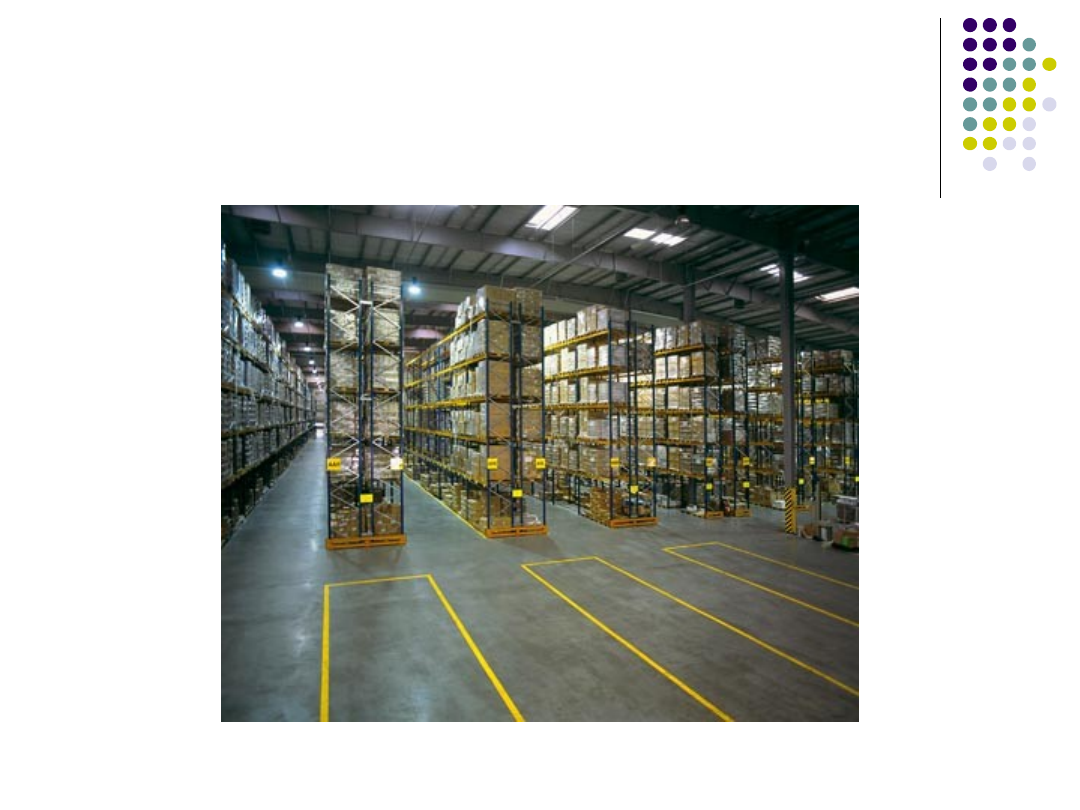

Zasada organizacji
magazynu

Kalkulacja przestrzeni
magazynowej

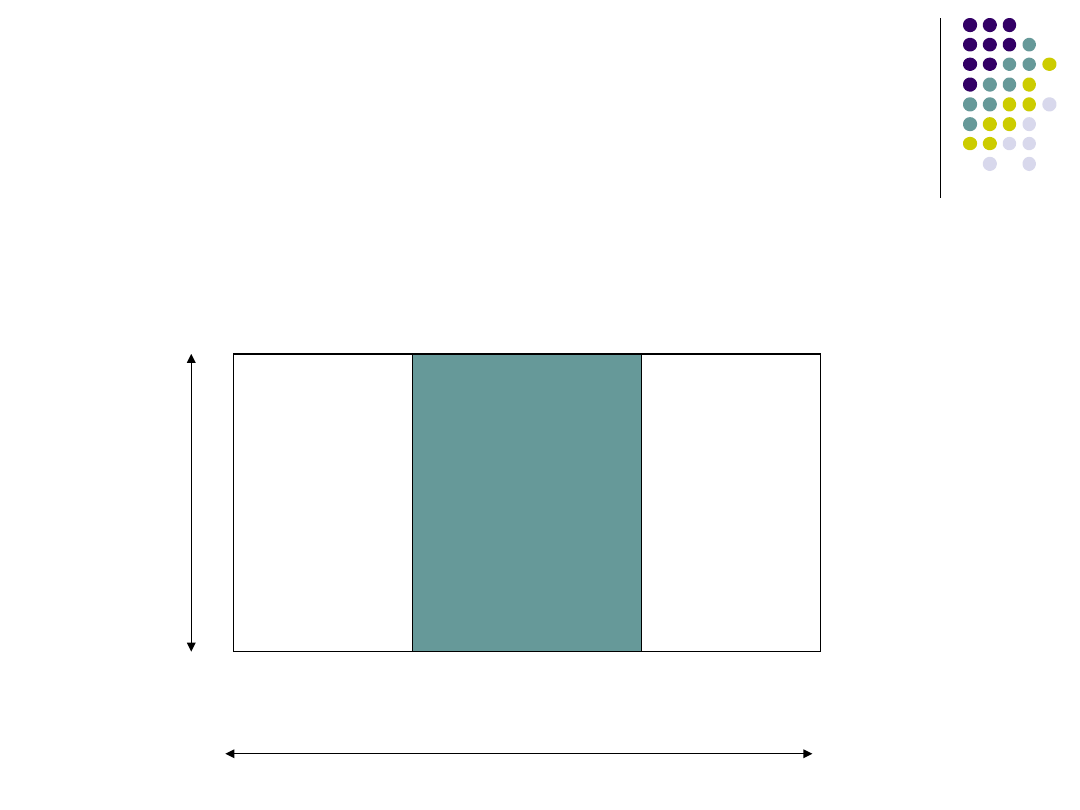

– moduł magazynowy (koncepcja)

DROGA

TRANSPORTOWA

b- szerokość modułu

l-

d

łu

g

o

ść

m

o

d

u

łu

M

IE

JS

C

E

S

K

ŁA

D

O

W

A

N

IA

M

IE

JS

C

E

S

K

ŁA

D

O

W

A

N

IA

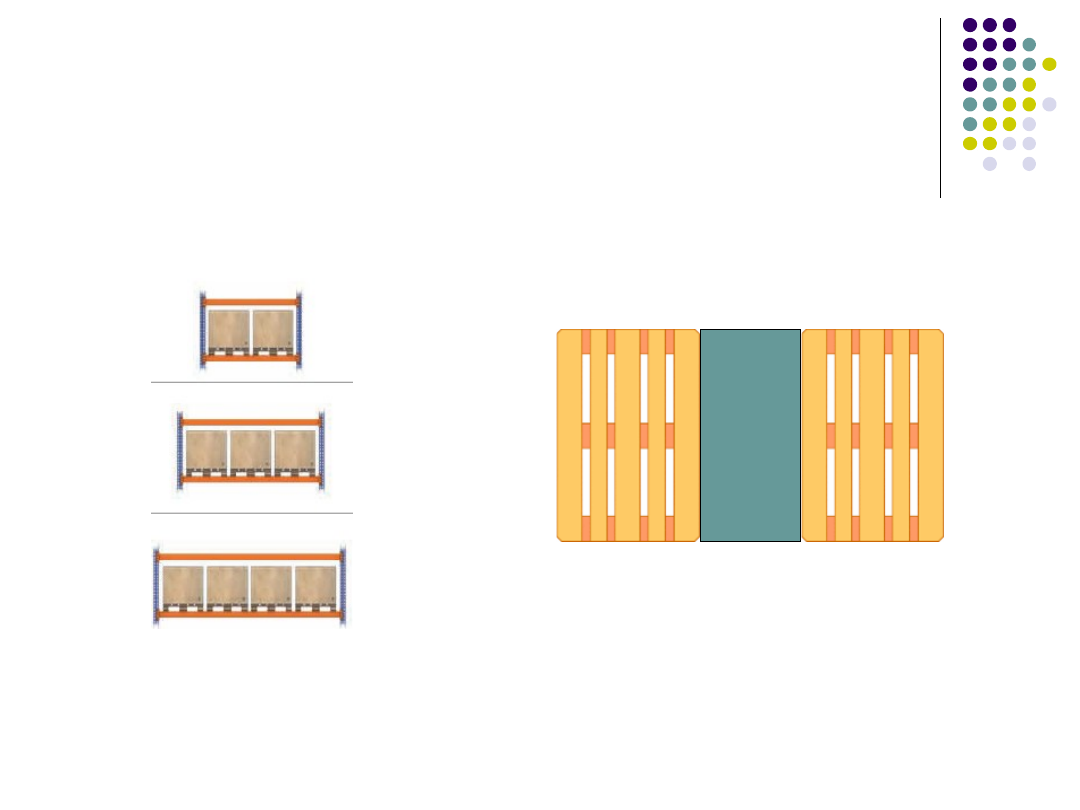

Najpopularniejsze
sposoby ustawiania palet

Na półkach regałowych

Bezpośrednio na podłodze

Odległości (luzy)
pomiędzy paletami

Wysokoś

ć

Klasa 400

Klasa 300A

Klasa 300B

palety

półka

palety

półka

palety

półka

3 m

75 mm

75 mm

-

-

-

-

6 m

75 mm 100 mm

75 mm

75 mm

100 mm 100 mm

9 m

75 mm 125 mm

75 mm

100 mm 100 mm 125 mm

12 m

-

-

75 mm

125 mm 125 mm 125 mm

Klasa 400 – uniwersalny wózek widłowy czołowy
Klasa 300 A – wózek wysokiego składowania z podnoszoną kabiną operatora
Klasa 300 B - wózek wysokiego składowania bez podnoszonej kabiny

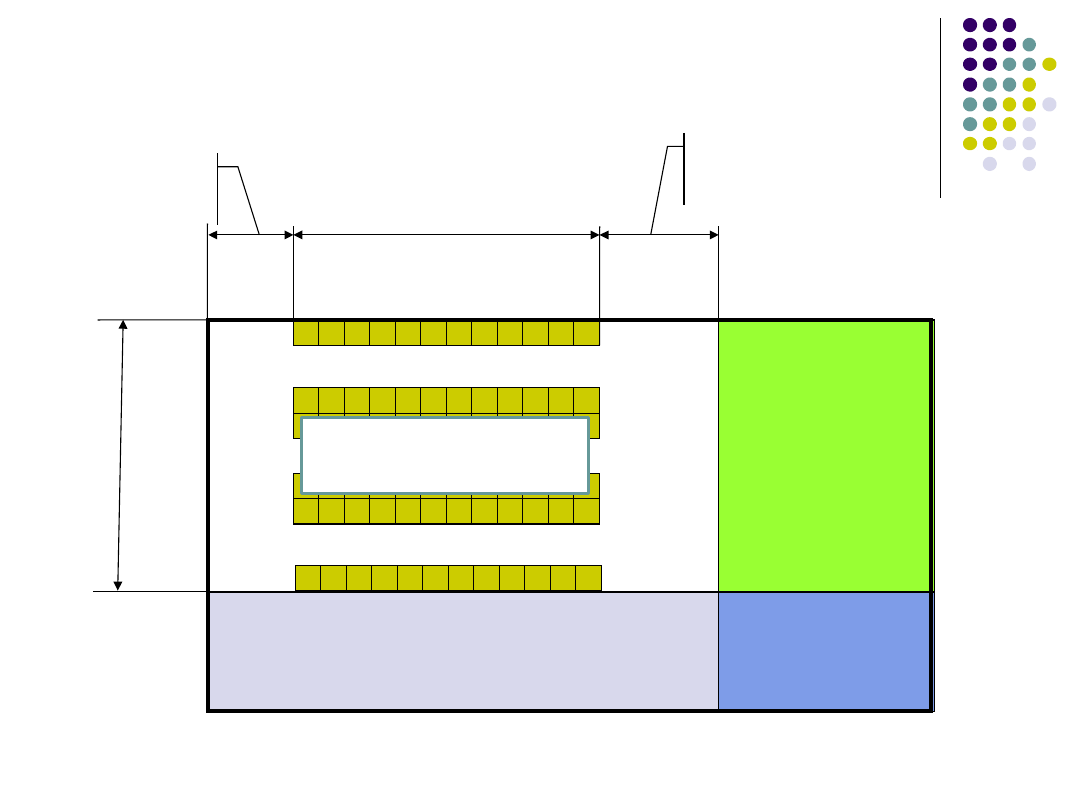

Strefa wydań

S

ze

ro

ko

ść

st

r.

r

e

g

a

ło

w

e

j

Długość str. regałowej

Długość str.

manipulacyjn

ej tylnej

Długość str.

manipulacyjne

j przedniej

Strefa przyjęć

Powierzchnia

pomocnicza

Strefa składowania

(regałowa)

Dane do obliczeń

Dane

Wariant

Wymiary palety w mm

800×1200×1100

Liczba używanych poziomów
regałowych

4

Pożądana pojemność magazynu w

paletach

4000

Typ wózka widłowego

STILL RX 60-25

Sposób rozmieszczenia palet

trzy palety

na miejscu

regałowym

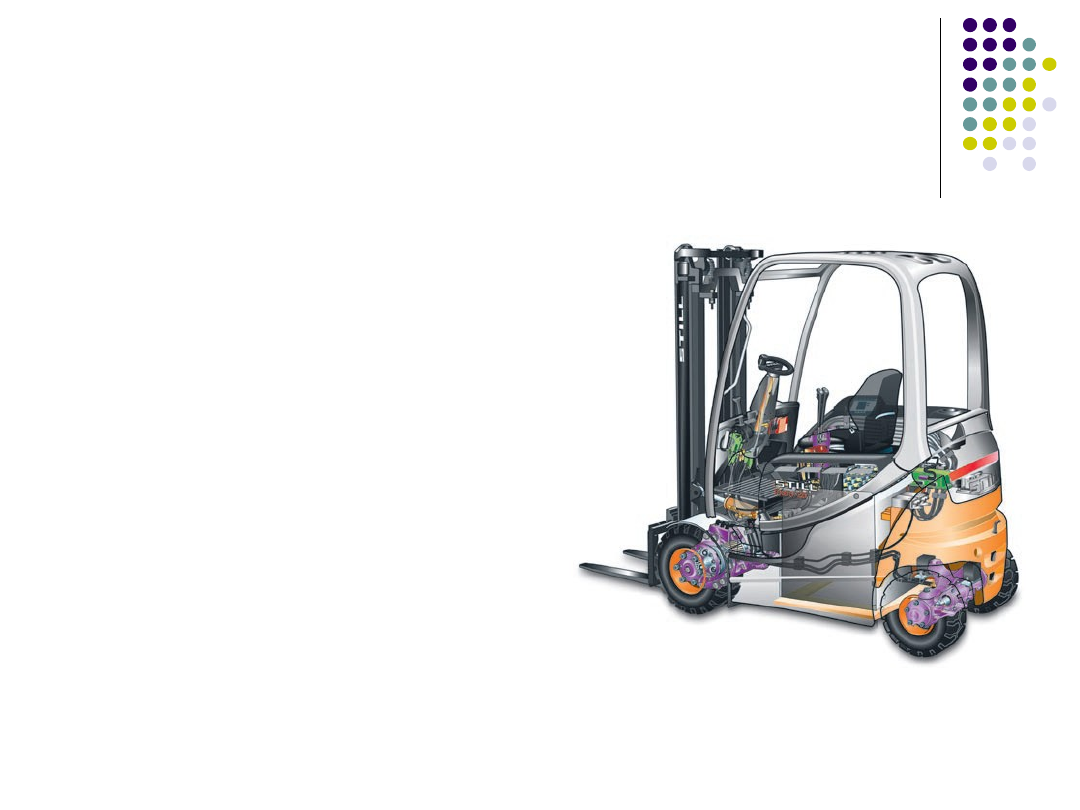

Parametry techniczno-
eksploatacyjne wózka
widłowego STILL RX 60-25



Szerokość korytarza
roboczego 3852 mm A

ST



Prędkość jazdy z
ładunkiem 19 km/h



Prędkość jazdy bez
ładunku 20 km/h



Prędkość podnoszenia z
ładunkiem/bez ładunku
0,46/0,55 m/s



Prędkość opuszczania z
ładunkiem/bez ładunku
0,52/0,45 m/s

Schemat obliczeń



Wyznaczyć moduł magazynu i obliczyć

jego powierzchnię



Powierzchnia strefy składowej=

powierzchnia modułu*pojemność

magazynu

/(2*liczba palet na miejscu regałowym

*liczba poziomów składowania)



Szerokość strefy regałowej=

pierwiastek kwadratowy z (pow.strefy

składowej/2)



Długość strefy regałowej=2*szerokość



Liczba rzędów modułów (regałów)=

szerokość strefy/szerokość modułu



Liczba palet w rzędzie=

pojemność magazynu/(2*liczba palet na miejscu

regałowym*liczba rzędów)



Uściślamy szerokość, długość i powierzchnię

strefy składowania



Długość strefy manipulacyjnej = 2*szerokość

środka transportu+szerokość drogi dla

pieszych (60 cm)



W strefie przedniej dodajemy jedną szerokość

drogi dla pieszych ze względu na ruch

dwukierunkowy



Całkowita długość magazynu=suma
długości regałów i stref
manipulacyjnych



Szerokość całkowita magazynu
(wyliczana z układu regałów)



Operacyjna powierzchnia składowania=
długość*całkowita szerokość



Powierzchnia strefy przyjęć=0,45*OPS



Powierzchnia strefy wydań=0,55*OPS



Powierzchnia pomocnicza i socjalna
=0,25*OPS



Całkowita powierzchnia składowania
= suma powierzchni



Wysokość magazynu=Liczba poziomów
*wysokość palety + wysokość
manipulacyjna



Pojemność (kubatura) magazynu=
długość*szerokość*wysokość

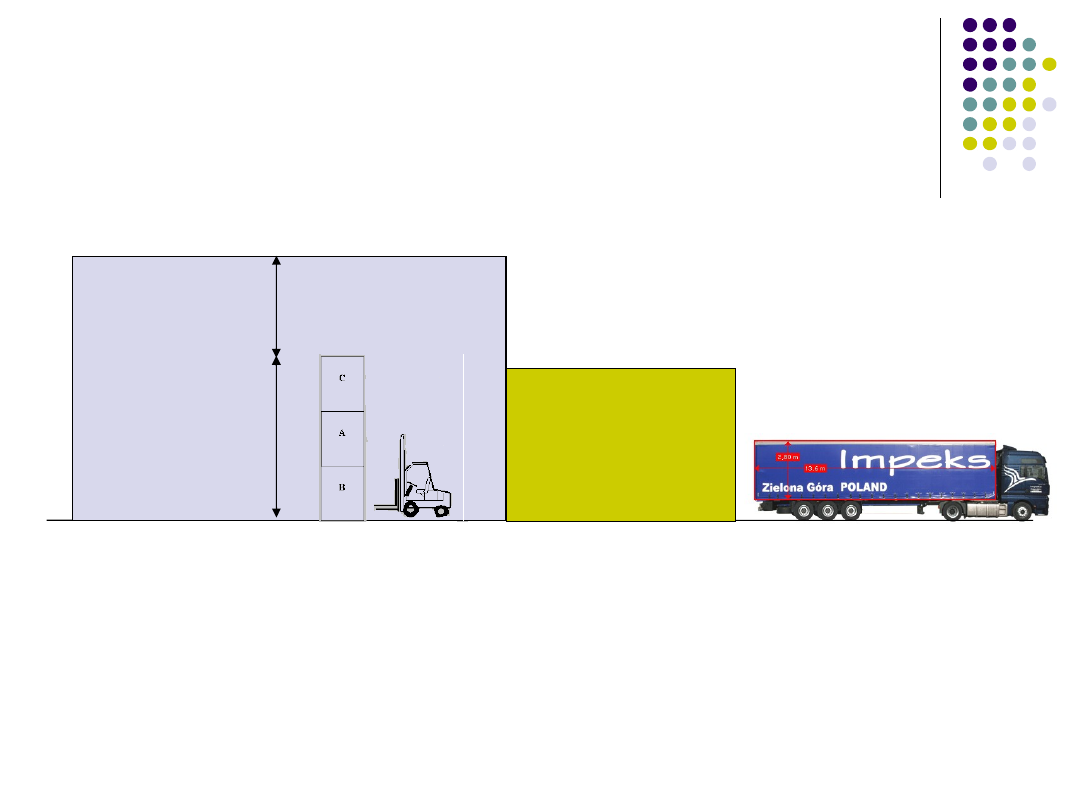

Rzut stref magazynowych

Wysokość

standardowa

np. 4,8 m

Strefa przyjęć lub wydań

Strefa magazynowania

Wysokość
regału

Wysokość
manipulacyjna

Calkowi

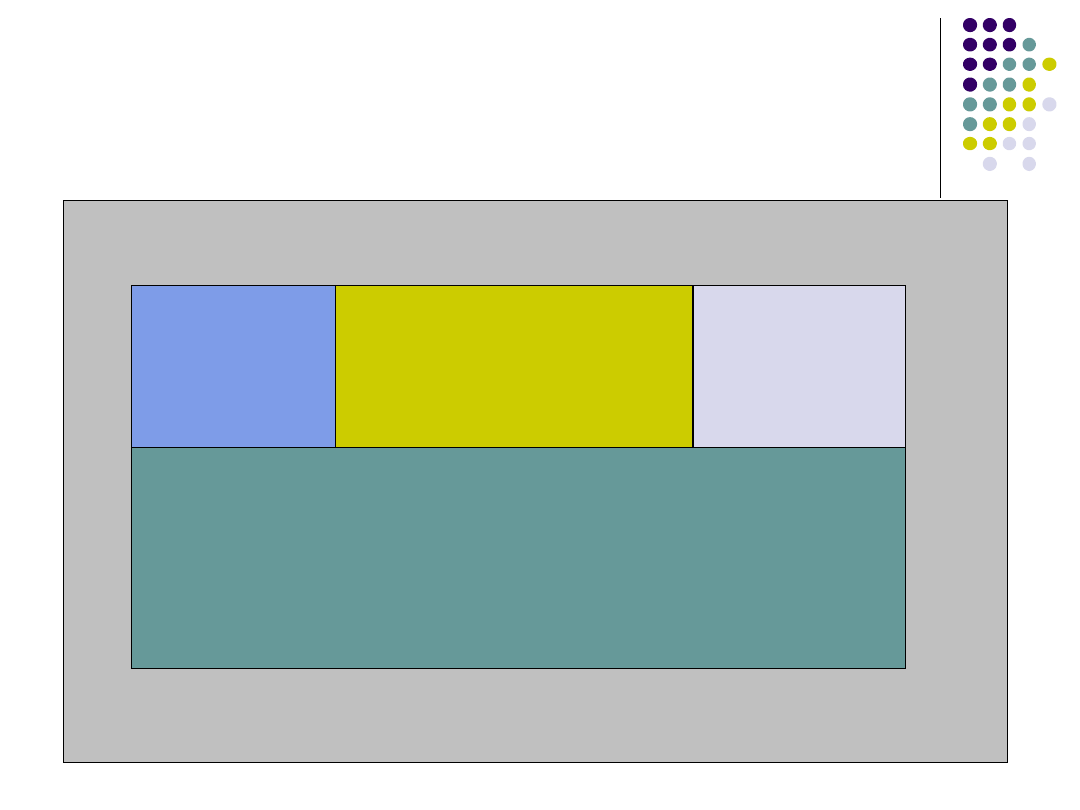

Struktura placu
przymagazynowego

Całkowita Powierzchnia

Składowania

Front

Przeładunkowy

Przyjęć

Front

przeładunkowy

Wydań

Powierzchnia placu manewrowego

Całkowita powierzchnia
użytkowa



Powierzchnia frontu przeładunkowego
=0,225*CPS



Powierzchnia placu manewrowego
=0,675*CPS



Całkowita powierzchnia użytkowa
=3,15*CPS
