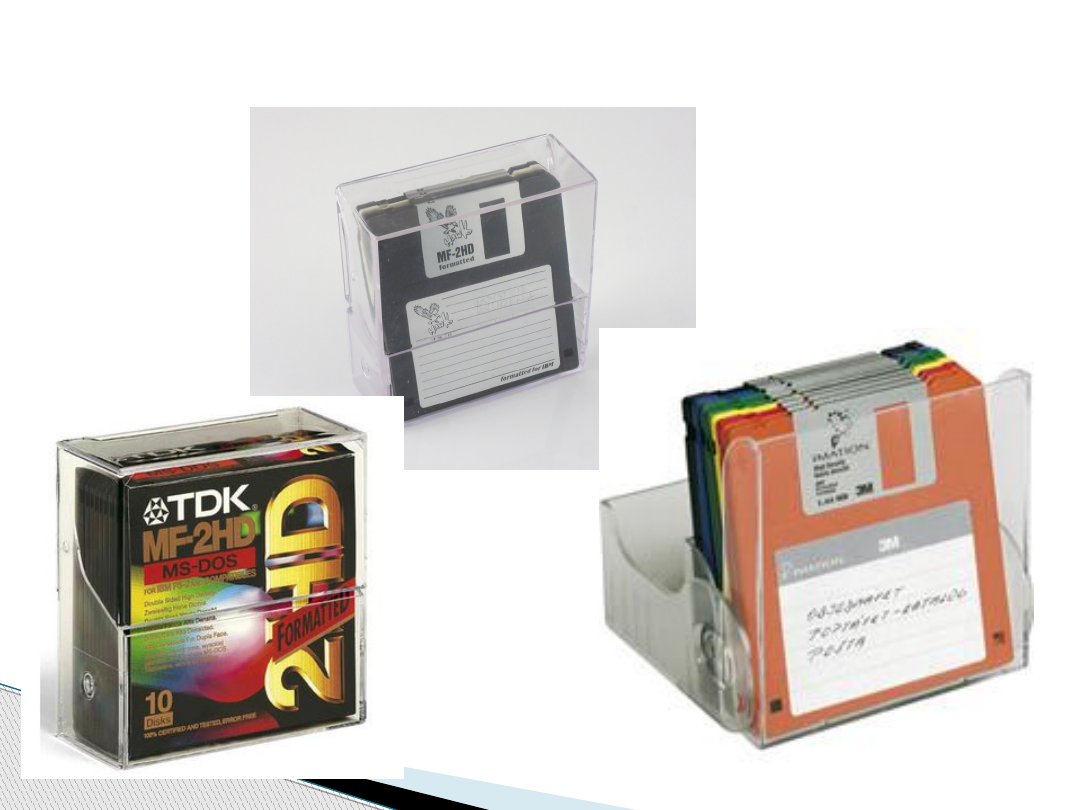

Pudełko na dyskietki

Ogólna charakterystyka wyrobu

Polistyren jest jednym z najczęściej

wykorzystywanych tworzyw sztucznych.
Charakteryzuje się bardzo dobrymi
właściwościami mechanicznymi, niską
ceną, dobrą przetwarzalnością.

Charakterystyka materiału



Polistyren spienialny EPS – ma postać perełek
zawierających pentan. Jest stosowany do produkcji
kształtek, opakowań, płyt izolacyjnych.



Polistyren wysokoudarowy – HIPS – zawiera kauczuk

butadienowy. W większym stopniu niż
GPPS jest odporny na pękanie.



Polistyren niskoudarowy – GPPS – łatwy

do formowania, zdobienia. Stosowany jest do wyrobu folii i
przedmiotów codziennego użytku, takich jak
pudełka na płyty CD oraz DVD, pudełka na

dyskietki, szuflady na biurko, przyborniki.

Charakterystyka materiału

Ogólne właściwości tworzywa:



Liniowa budowa cząsteczek; duży ciężar
cząsteczkowy



Najlżejszy z termoplastów – gęstość 1,03-1,06 g/cm



Odporność chemiczna



Twardy, kruchy (mała udarność), mało elastyczny



Przeźroczysty (przepuszcza 90% światła widzialnego)



W porównaniu do polietylenu i polipropylenu ma
niższą temperaturę mięknięcia i mniejszą lepkość



Wykazuje niską chłonność wody



Nie wykazuje działania drażniącego



Palny, a jego dymy mają zapach hiacyntów

Charakterystyka materiału

Charakterystyka metody wytwarzania

Wtryskarki ślimakowe

Wtryskarki tłokowe



umożliwiają wymieszanie
materiału



w czasie obrotu ślimaka
zachodzi uplastycznienie
tworzywa



ślimak może wykonywać
dwa rodzaje ruchu – ruch
obrotowy powoduje
przesuwanie się tworzywa
w cylindrze i jego
mieszanie, a ruch
posuwisto-zwrotny
wykorzystywany jest w
czasie wtrysku.



nie dają możliwości
dobrego wymieszania
materiału
przetwarzanego, nie
zachodzi w nich
mieszanie ani
homogenizacja.



tworzywo przeciskane
jest między grubym
cylindrem, a
wewnętrznym
rozdzielaczem,
ogrzewane, a następnie
uplastyczniane.

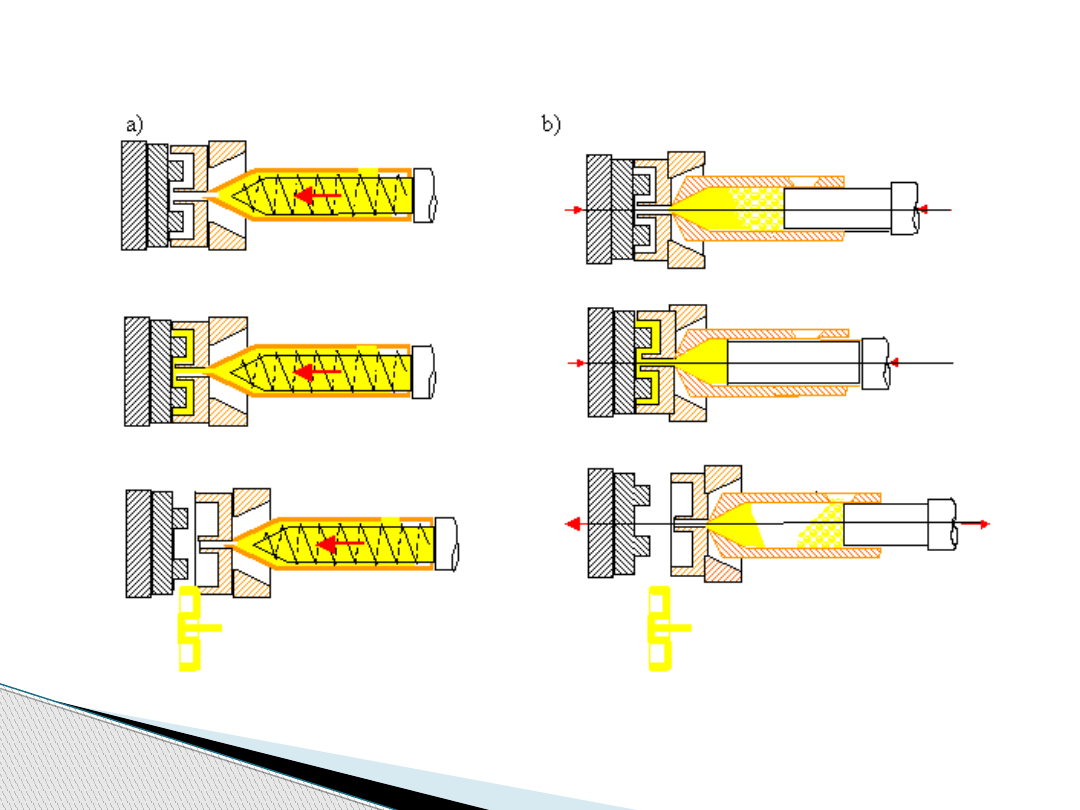

Rys.1. Schemat działania wtryskarki ślimakowej i

tłokowej.

Charakterystyka metody wytwarzania

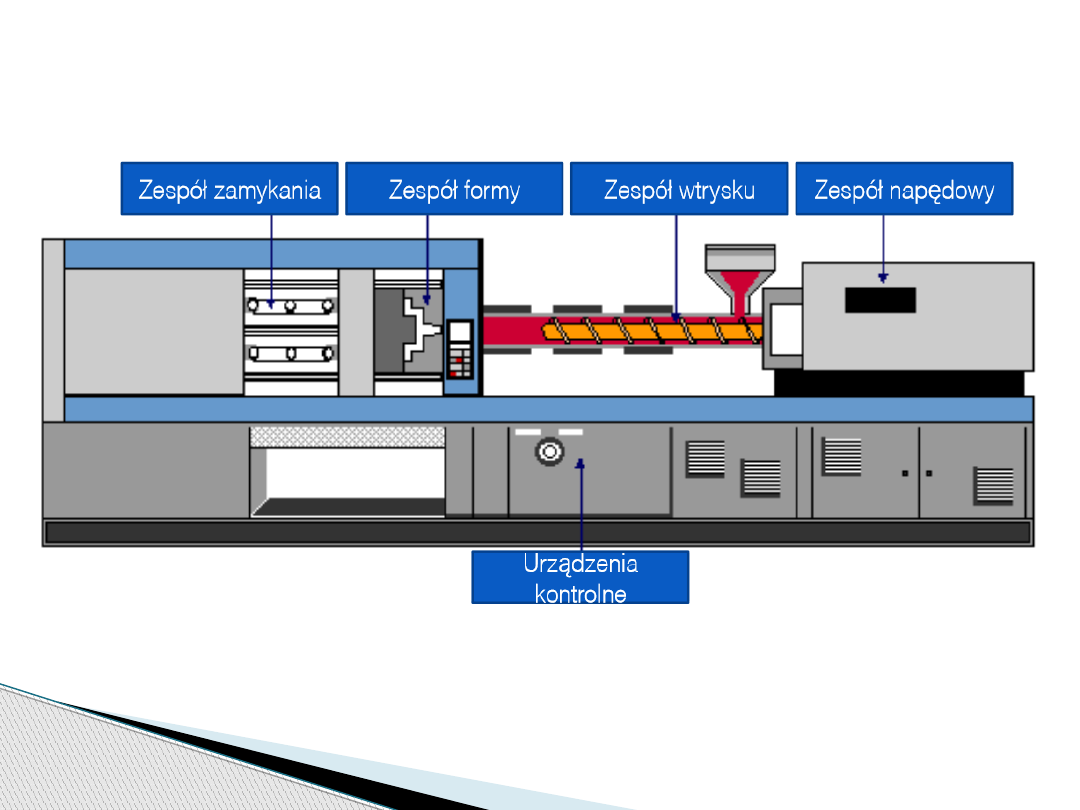

Rys.2. Schemat budowy wtryskarki.

Charakterystyka metody wytwarzania

Tworzywo polistyrenowe pod postacią granulatu

dostarczane jest do ogrzewanego cylindra.

Temperatura cylindra znajduje się w zakresie 150-

250°C. Wzrasta ona w kierunku, w którym
następuje przesuwanie tworzywa.

Polistyren jest uplastyczniany, a następnie tworzywo

pod wpływem nacisku tłoka przechodzi przez
dyszę do ochłodzonej formy, której temperatura
znajduje się w przedziale 30-65°C – tam zastyga.

Ciśnienie wtryskiwania wynosi 80-140 MPa.
Cykl wtryskowy dla polistyrenu trwa 15 do 180

sekund.

Stosunek L/D ślimaka – wynosi najczęściej 18/22.

Przetwarzanie polistyrenu

Charakterystyka metody wytwarzania



[1]

http://www.polimal-mat.com/karty/Styren.pdf



[2]

https://synthosgroup.com/files/user/ifs/tds_synthos_ps_gp_545_pl.pdf



[3]

http://www.packing.pl/pl/strefa-wiedzy/encyklopedia/tworzywa-sztuczne/polistyre
n



[4]

http://polmer.pl/tworzywa-sztuczne-polistyren-ps/



[5]

http://polmer.pl/tworzywa-sztuczne-polistyren-ps/



[6]

http://www.plastech.pl/wiadomosci/artykul_2632_1/Analiza-rynku-polistyrenu



[7] Najlepsze Dostępne Techniki (BAT) Wytyczne dla Branży Chemicznej w
Polsce: Przemysł Polimerów, czerwiec 2005 r., Ministerstwo Środowiska
Warszawa.



[8] ‘Polimeryzacja w masie styrenu i jego pochodnych jako materiału do
konstrukcji scyntylatorów’ – praca wykonana w Zakładzie Technologii
Chemicznej Uniwersytetu Jagiellońskiego, Łukasz

Kapłon, Kraków 2011



[9]

http://www.zaitz.eu/wp-content/uploads/downloads/2010/05/zajecia3.pdf



[10]

http://www.staff.amu.edu.pl/~mkozlow/Schematy%20technologiczne.pdf



[11] http://www.tworzywa.pwr.wroc.pl/pl/dydaktyka/definicja



[12] http://wtryskarki.biz/

Bibligrafia
