Dipol elektryczny.

Pole elektryczne serca.

Model dipolowy elektrycznej

czynności serca.

Justyna Placzyńska

Patrycja Duszkiewicz

background image

Dipol elektryczny

Dipol elektryczny - układ dwóch

różnoimiennych ładunków elektrycznych o
tych samych wartościach bezwzględnych
znajdujących się względem siebie w pewnej
skończonej odległości.

Linia przechodząca przez oba te ładunki

nazywa się osią dipola; tego rodzaju dipole
wykazują elektryczny moment dipolowy.

background image

Dipol elektryczny

Elektryczny moment dipolowy jest to

wektorowa wielkość fizyczna charakteryzująca
dipol elektryczny.

Elektryczny moment dipolowy p dwóch

punktowych ładunków o jednakowych wartościach
q i przeciwnych znakach jest równy iloczynowi
odległości między nimi i wartości ładunku
dodatniego

p = q ∙ l

background image

Dipol elektryczny

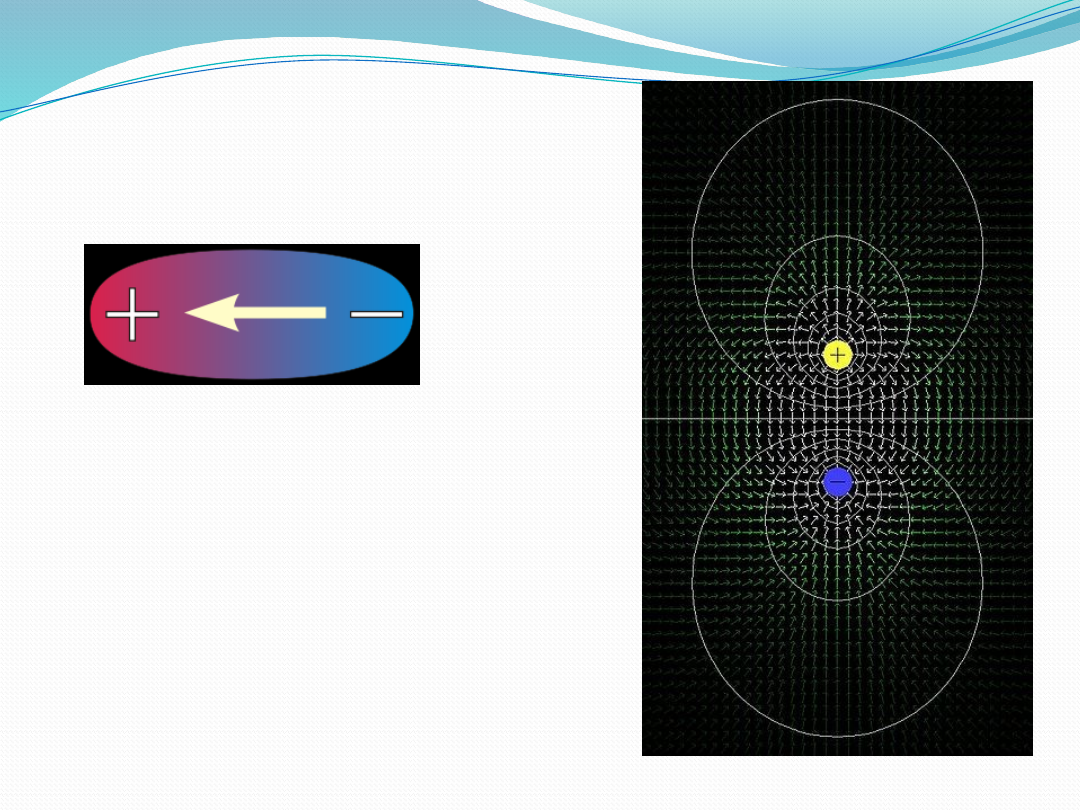

Dipol elektryczny, strzałki wskazują
kierunek natężenia pola, linie -
powierzchnie o jednakowym
potencjale (ekwipotencjalne).

Moment dipolowy jest wektorem
leżącym na prostej
przechodzącej przez środki
rozkładu ładunków i zwróconym
w kierunku ładunku dodatniego.

background image

Wprowadzenie do modeli

Elektryczna aktywność pojedynczej komórki

mięśniowej może zostać zarejestrowana w jej
najbliższym otoczeniu. W większej odległości
wpływ otoczenia jest zbyt duży i uniemożliwia
rozpoznanie pojedynczego sygnału.

Jeśli pobudzenie obejmuje jednocześnie duże

grupy komórek, to efekt elektryczny może być
obserwowany nawet na powierzchni ciała.

background image

Wprowadzenie do modeli

Elektryczna aktywność synchronicznie

działających mięśni komór i przedsionków jest
rejestrowana na powierzchni ciała i
wykorzystywana w elektrokardiografii.

Wyjaśnienie pochodzenia obserwowanych w

elektrokardiografii różnic potencjałów jest
oparte na różnych modelach.

background image

Model dipolowy
elektrycznej czynności
serca.

Założenia:

Ciało stanowi jednorodny, nieprzewodzący

ośrodek charakteryzujący się jednakową w
każdym miejscu wartością stałej
dielektrycznej.

Serce uważa się za przestrzenny, zmieniający

się w czasie układ ładunków elektrycznych.

background image

Wartości potencjałów

rejestrowane na

powierzchni ciała zależą

tylko od chwilowego

rozkładu ładunku.

background image

Model dipolowy
elektrycznej czynności
serca.

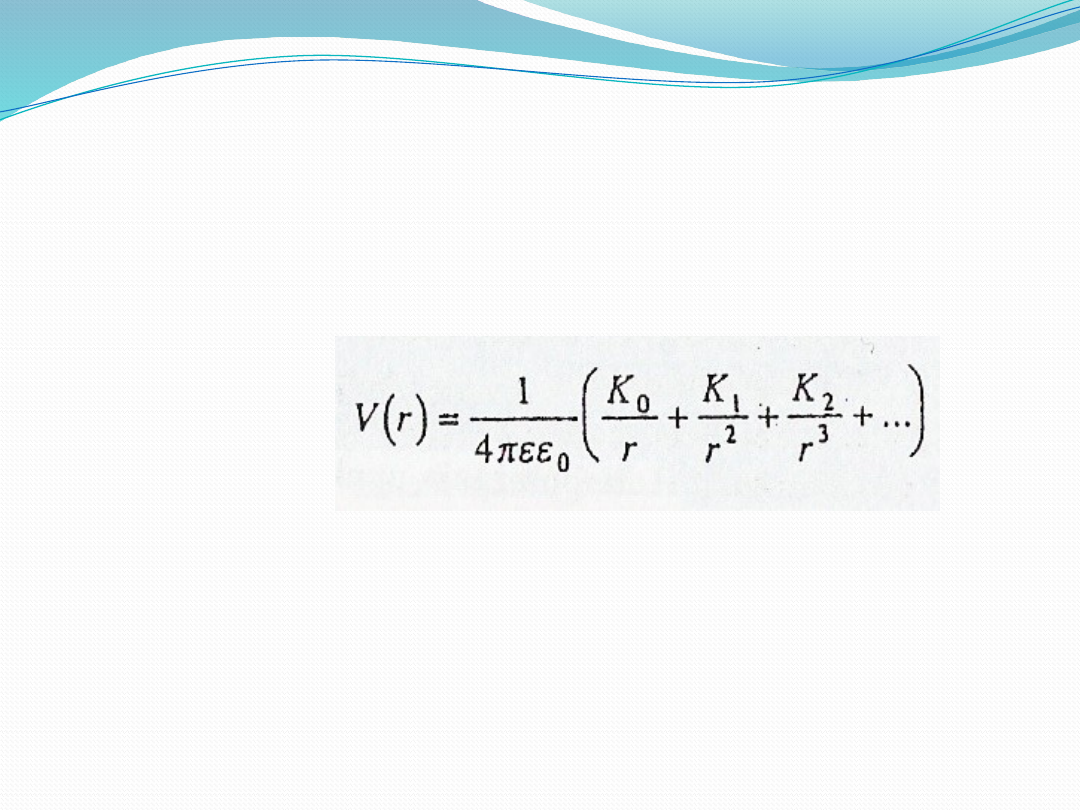

Potencjał pola elektrycznego wytworzonego

przez dowolny rozkład ładunków może być
przedstawiony następująco:

K - moment rozkładu ładunku
r – wektor łączący punkt, w którym określany

jest potencjał ze środkiem rozkładu ładunków.

 - stała dielektryczna

background image

Model dipolowy
elektrycznej czynności
serca.

W przypadku serca szereg da się znacznie

uprościć, gdyż K

0

reprezentuje ładunek

wypadkowy badanego rozkładu, a

Serce jako całość nie ma wypadkowego

ładunku elektrycznego

K

0

= 0

background image

Model dipolowy
elektrycznej czynności
serca.

Jeśli w rozkładzie ładunków środek rozkładu

ładunku dodatniego nie pokrywa się ze
środkiem rozkładu ładunku ujemnego, to
rozkład ten ma moment dipolowy.

W przypadku serca moment dipolowy nie jest

równy zeru, więc odpowiedni człon szeregu
wpływa na potencjał pola.

Dalsze człony się pomija, gdyż szybko maleją

wraz ze wzrostem odległości od rozkładu
ładunków.

background image

Model dipolowy
elektrycznej czynności
serca.

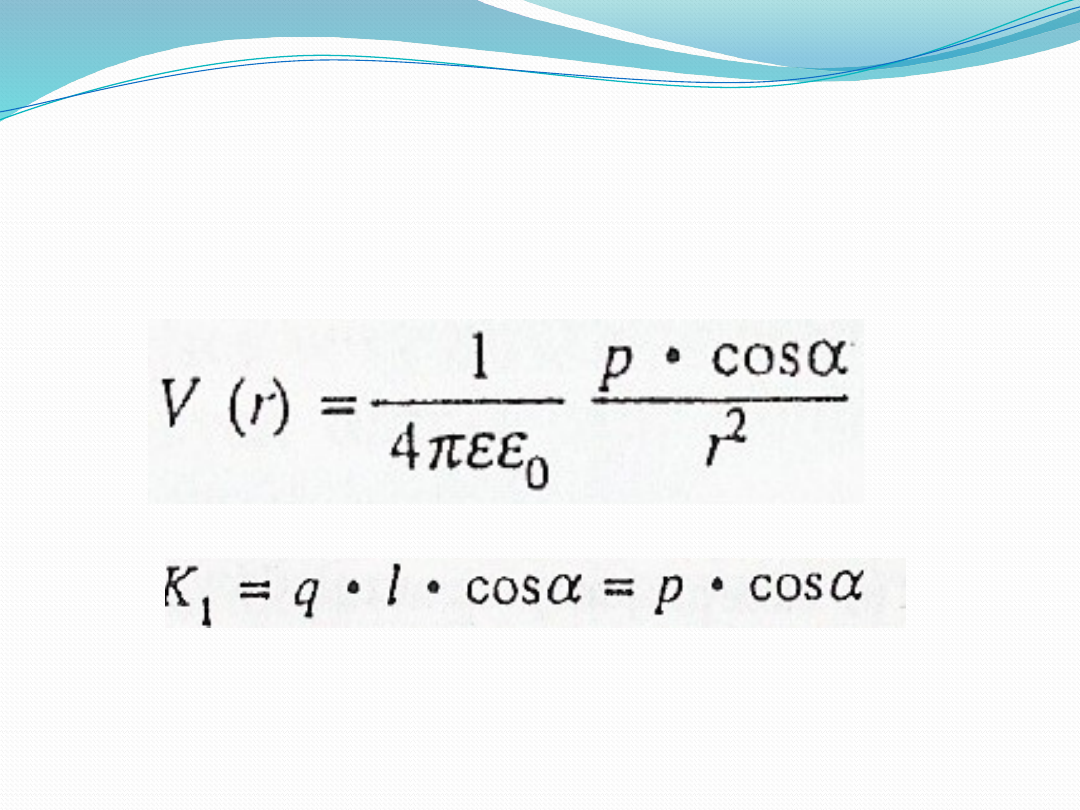

Ostatecznie wzór wygląda następująco:

Bo

background image

Model dipolowy
elektrycznej czynności
serca.

Wada modelu dipolowego - zaniedbanie

wyższych rzędów momentu rozkładu ładunku.

Traktowanie serca jako dipola elektrycznego

jest daleko idącym posunięciem.

Dipolowy model serca jest wykorzystywany

trójkącie Einthovena.

background image

Model źródła prądowego

Założenia:

Ciało traktujemy jako jednorodny przewodnik

objętościowy, w którym prąd elektr. przepływa
w całej obj. ośrodka (właściwy opór elektr. jest
jednakowy w każdym miejscu)

Serce jako źródło prądowe (R

w

>> r

z

)

W tym przypadku (zgodnie z II prawem

Kirchhoffa) natężenie płynącego prądu
całkowitego praktycznie nie zależy od
wielkości oporu zewnętrznego (R i E są stałe)

z

w

r

R

E

I

background image

Model źródła prądowego

Umieszczenie źródła prądowego w

przewodniku objętościowym prowadzi do tego,
że:

Gęstość prądu w każdym punkcie ośrodka
jest jednakowa.

Opór elektryczny między dwoma punktami
ośrodka zależy od odległości nimi.

W tym przypadku różnica potencjałów między

tymi punktami zależy od ich wzajemnej
odległości oraz od ich położenia względem
źródła prądu.

background image

Model źródła prądowego

Wątpliwości może budzić uznanie ciała z całą

różnorodnością jego tkanek za ośrodek
jednakowo przewodzący prądy elektr. w
każdym miejscu.

Źródło prądowe zmienia okresowo swoje

położenie w przestrzeni (jak i/lub wartość
SEM). W związku z tym mówi się o wektorze
SEM serca
. Nieścisłość tego sformułowania
polega na tym, że wektor ten nie wyraża
wartości SEM, ale kierunek ułożenia źródła
prądowego w przestrzeni.

background image

Pole elektryczne serca

Serce wytwarza pole elektryczne będące

sumą potencjałów wielu włókien nerwowych.
Rejestrowane potencjały powierzchniowe
włókien są wykorzystywane w badaniach
elektrokardiograficznych. EKG reprezentuje
tylko część całkowitej aktywności elektrycznej
serca. Do badania serca wykorzystuje się
osłuchiwanie serca.
