Technologie sieciowe

1.

ETHERNET

2.

TOKEN RING

3.

ASYNCHRONOUS TRANSFER MODE

4.

FIBER DISTRIBUTED DATA

INTERFACE

5.

FRAME RELAY

Tomasz Dąbrowski

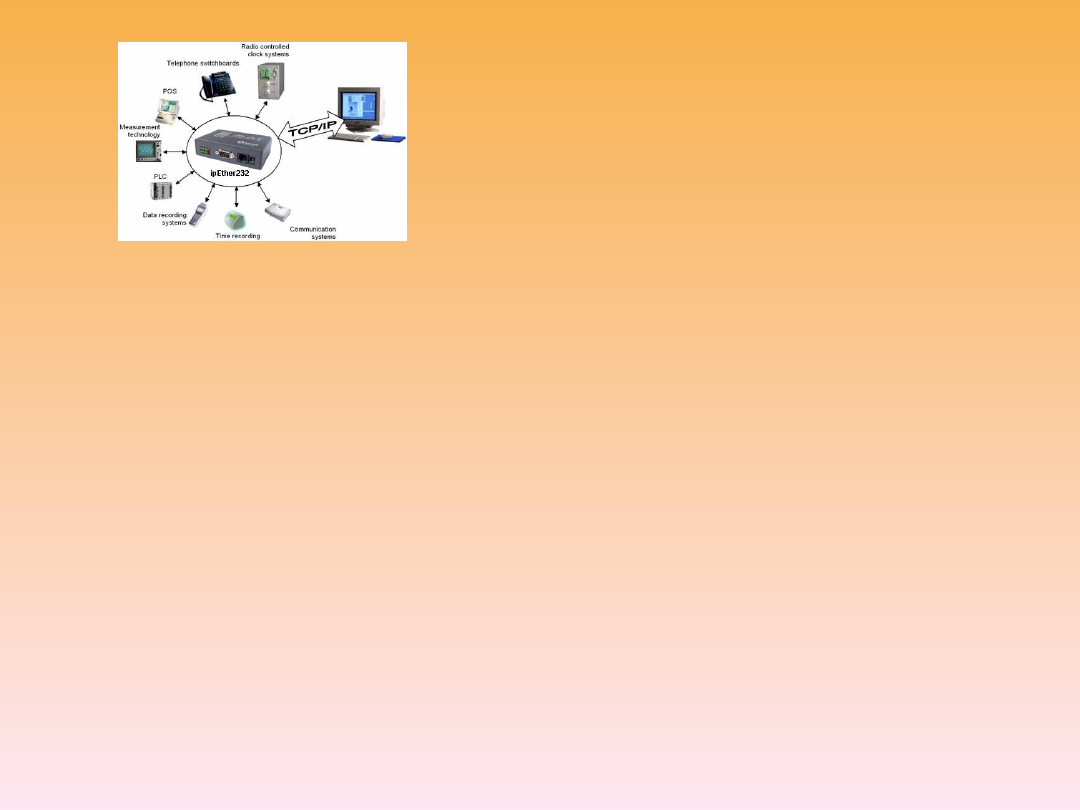

ETHERNET

•

Technologia Ethernet jest popularnym rozwiązaniem umożliwiającym połączenie komputerów z Internetem
oraz wymianę danych między komputerami. Korzystając z niej, można połączyć w sieć dziesiątki komputerów
w biurze lub podłączyć modem kablowy do komputera w domu.

Sieci Ethernet różnią się znacznie między sobą pod względem struktury i złożoności. Z przewodową siecią
Ethernet można łatwo zintegrować komputery obsługujące połączenia bezprzewodowe, wykorzystujące do
tego na przykład karty sieci 802.11.

Elementy sieci Ethernet:

1.

Kabel Ethernet — każde urządzenie, które ma być podłączone do sieci Ethernet, wymaga standardowego
kabla ze złączem RJ-45, z przewodami skręconymi parami, zwanego także skrętką

2.

Koncentrator Ethernet — jest to urządzenie wyposażone w wiele portów Ethernet. Aby utworzyć sieć, każde
urządzenie należy podłączyć do koncentratora za pomocą kabla Ethernet

3.

Kabel skrzyżowany („skrosowany”) — ten specjalny rodzaj kabla Ethernet stosowany jest do bezpośredniego
łączenia dwóch urządzeń bez udziału koncentratora

4.

Router — to urządzenie służy do kierowania ruchem w sieci i często wyglądem przypomina koncentrator.
Pełni szczególnie ważną rolę w sieciach domowych, gdyż umożliwia korzystanie z tego samego połączenia z
Internetem dwóm lub więcej komputerom

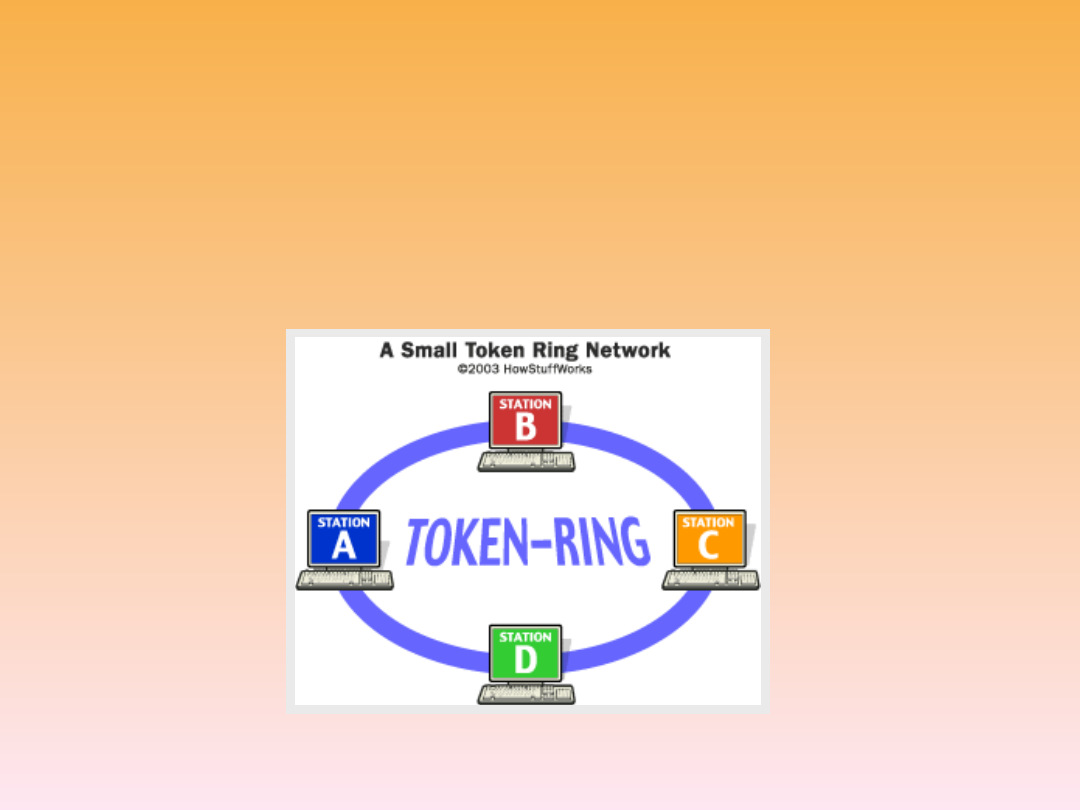

TOKEN RING

•

Wykorzystuje technikę przekazywania "żetonu„. Stacja, która ma wiadomość do nadania, czeka na
wolny żeton. Kiedy go otrzyma, zmienia go na żeton zajęty i wysyła go do sieci, a zaraz za nim blok
danych zwany ramką (frame). Ramka zawiera część komunikatu (lub cały komunikat), który miała
wysłać stacja. Zastosowanie systemu sterowania dostępem do nośnika za pomocą przekazywania
żetonu zapobiega wzajemnemu zakłócaniu się przesyłanych wiadomości i gwarantuje, że w danej
chwili tylko jedna stacja może nadawać dane.

ASYNCHRONOUS TRANSFER

MODE

•

ATM (ang. Asynchronous Transfer Mode) - to szerokopasmowa technologia komunikacyjna, dzięki
której możliwe jest przesyłanie danych interakcyjnych, różnej wielkości plików, sygnału wizyjnego, a
także możliwa jest transmisja głosu. Jest to standard, który obecnie może być stosowany w sieciach
lokalnych LAN, miejskich MAN, a nawet rozległych WAN. Informacja w tym standardzie przesyłana
jest w postaci krótkich pakietów zaopatrzonych w nagłówek o minimalnej wielkości: 48 bajtów
informacji + 5 bajtów nagłówka

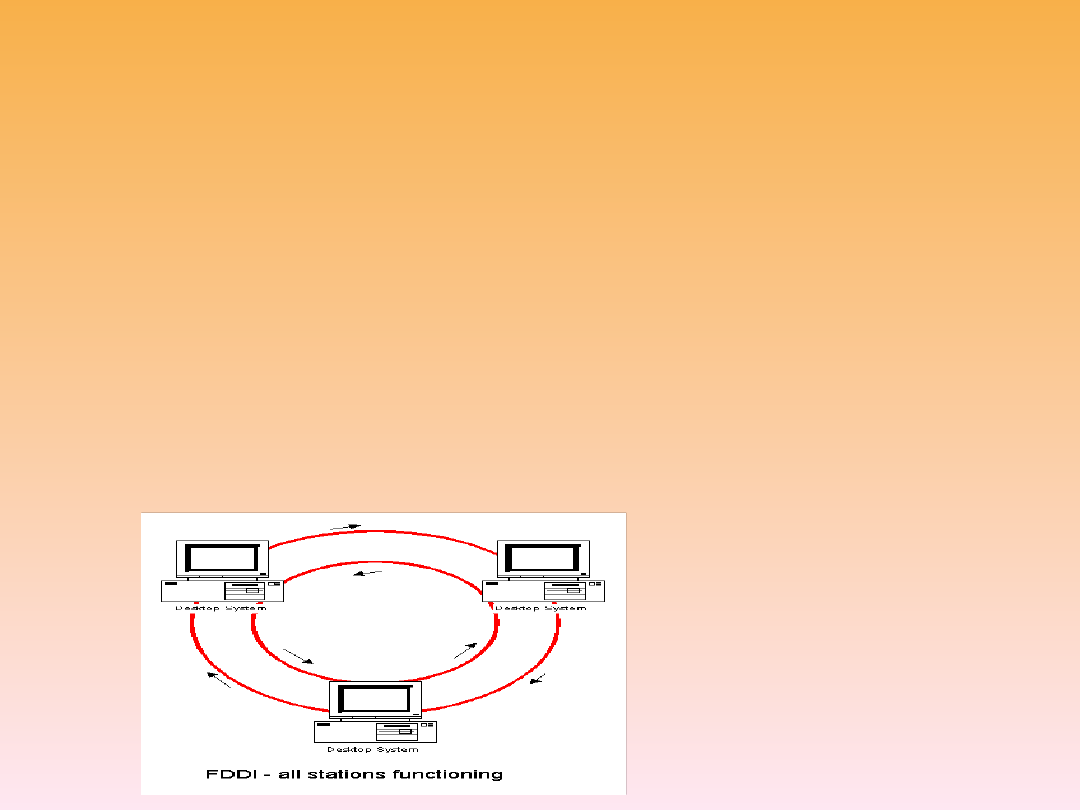

FIBER DISTRIBUTED DATA

INTERFACE

•

Standard transmisji danych oparty na technologii światłowodowej. Transfer w tych sieciach wynosi
100 Mb/s. Sieć ta zbudowana jest z dwóch pierścieni - pierścień pierwotny i pierścień zapasowy
(wtórny). Transmisja prowadzona jest z użyciem jednego pierścienia. Istnieją modyfikacje protokołu
pozwalające na używanie dwóch pierścieni lecz są rzadko stosowane z powodu dwukrotnego spadku
przepustowości po uszkodzeniu pierścienia i rekonfiguracji sieci. W sieci takiej stacje robocze
podłączone są do dwóch pierścieni. Zaletą takiej sieci jest to, że mimo uszkodzenia pierścienia sieć
jest nadal sprawna i można przesyłać dane. W przypadku uszkodzenia pierścienia stacje robocze
automatycznie się rekonfigurują i zawracają dane do drugiego pierścienia, przez co inne stacje nie
zauważają zaistniałej awarii.

•

FDDI obsługuje dwa typy połączeń: SAS (ang. single-attached stations) i DAS (ang. dual-attached
stations). Oznacza to, że karty sieciowe FDDI mogą posiadać dwa zestawy interfejsów medium
fizycznego. Znane są one jako porty A i B. Port A jest interfejsem głównym, a port B wtórnym.

•

Sieci FDDI stosuje się przede wszystkim w sieciach szkieletowych lub kampusowych, ponieważ
dzięki nim można podłączyć ok. 500 urządzeń rozrzuconych na przestrzeni nawet 100 km.

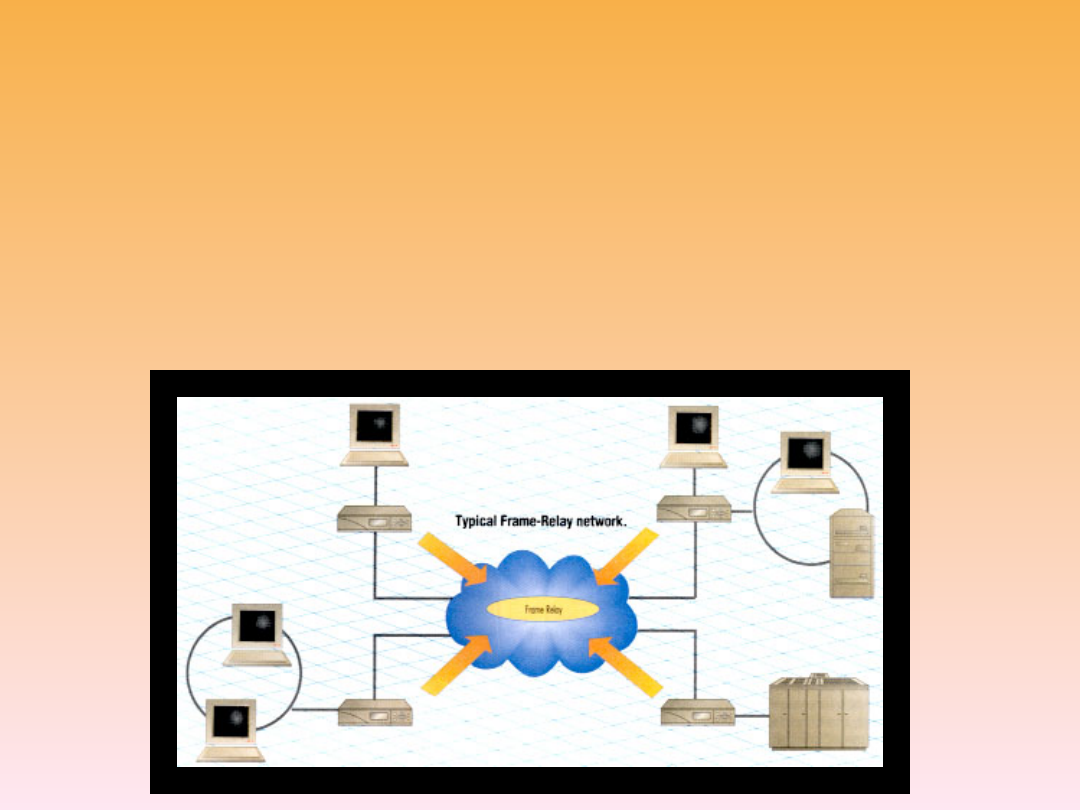

FRAME RELAY

•

Frame Relay (FR) to sieć z komutacją pakietów, używana do łączenia odległych sieci lokalnych
(LAN), przesyłania danych, obrazu i głosu oraz dostępu do Internetu. W tej technice informacja jest
dzielona na ramki o zmiennej długości, które przenoszą dane między sieciami LAN, co pozwala na
przekazywanie informacji między urządzeniami końcowymi sieci rozległych (WAN).

•

Sieć FR wykrywa błędy nagłówka, formatu, jak i cyklicznego kodu nadmiarowego (CRC). Ramki z
błędem są kasowane, a urządzenia końcowe są wyposażone w odpowiednie procedury powtarzania
części sesji.
